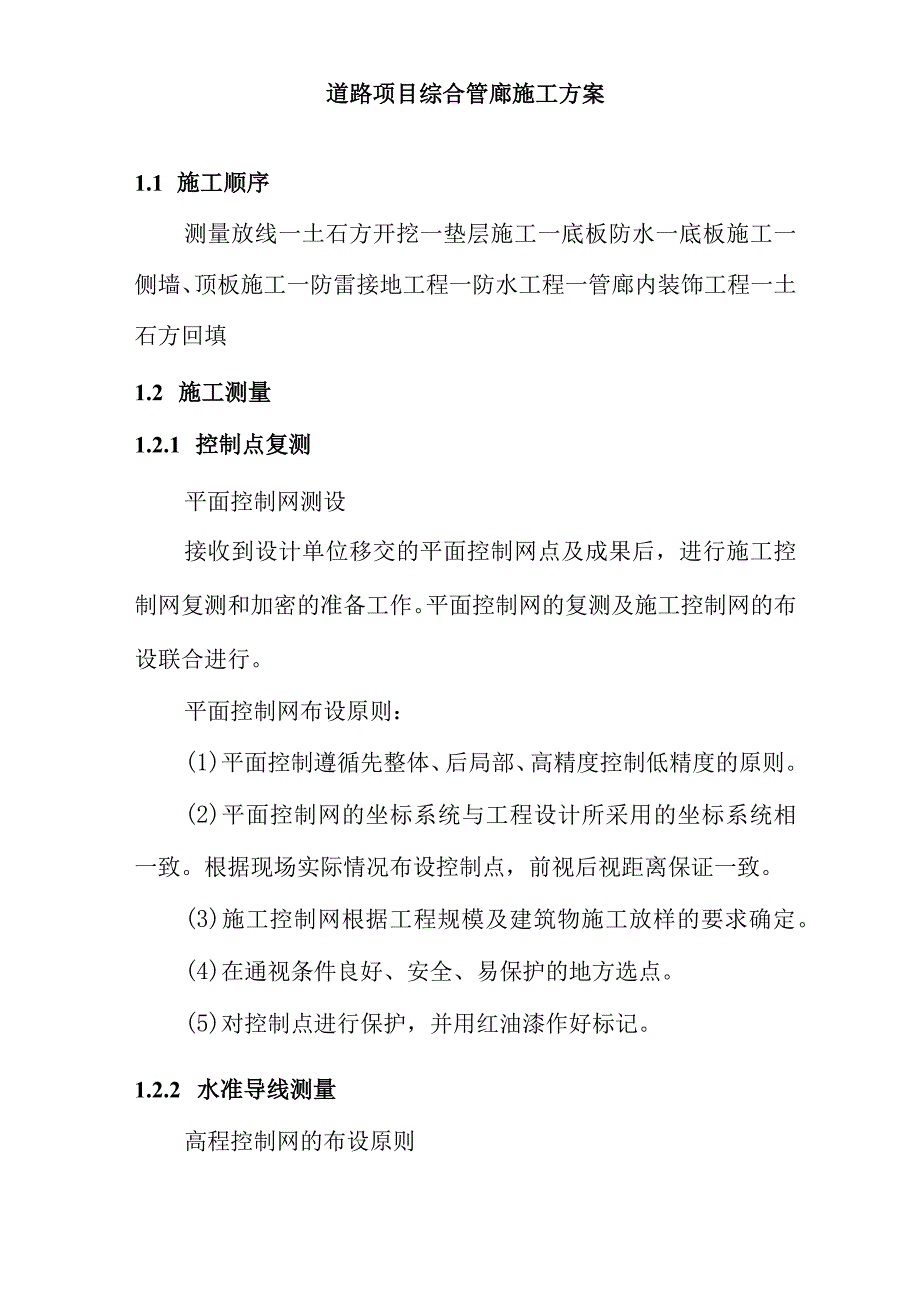

1、道路项目综合管廊施工方案1.1 施工顺序测量放线一土石方开挖一垫层施工一底板防水一底板施工一侧墙、顶板施工一防雷接地工程一防水工程一管廊内装饰工程一土石方回填1.2 施工测量1.2.1 控制点复测平面控制网测设接收到设计单位移交的平面控制网点及成果后，进行施工控制网复测和加密的准备工作。平面控制网的复测及施工控制网的布设联合进行。平面控制网布设原则：(1)平面控制遵循先整体、后局部、高精度控制低精度的原则。(2)平面控制网的坐标系统与工程设计所采用的坐标系统相一致。根据现场实际情况布设控制点，前视后视距离保证一致。(3)施工控制网根据工程规模及建筑物施工放样的要求确定。(4)在通视条件良好、安

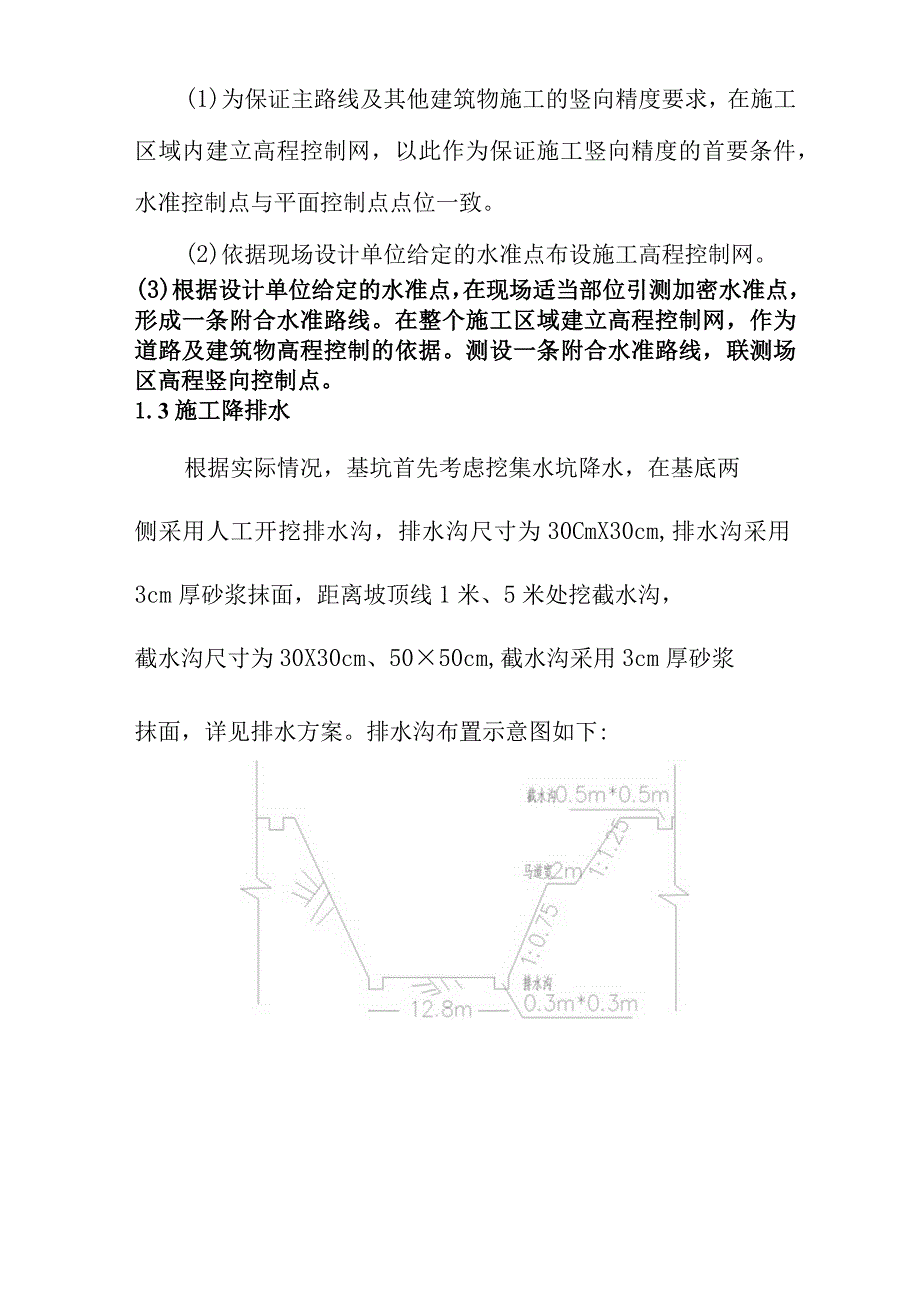

2、全、易保护的地方选点。(5)对控制点进行保护，并用红油漆作好标记。1.2.2 水准导线测量高程控制网的布设原则(1)为保证主路线及其他建筑物施工的竖向精度要求，在施工区域内建立高程控制网，以此作为保证施工竖向精度的首要条件，水准控制点与平面控制点点位一致。(2)依据现场设计单位给定的水准点布设施工高程控制网。(3)根据设计单位给定的水准点，在现场适当部位引测加密水准点，形成一条附合水准路线。在整个施工区域建立高程控制网，作为道路及建筑物高程控制的依据。测设一条附合水准路线，联测场区高程竖向控制点。1.3施工降排水根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采用人工开挖排水沟，排水沟尺寸为
3、30CmX30cm,排水沟采用3cm厚砂浆抹面，距离坡顶线1米、5米处挖截水沟，截水沟尺寸为30X30cm、5050cm,截水沟采用3cm厚砂浆抹面，详见排水方案。排水沟布置示意图如下:1.4沟槽开挖土方开挖采用挖掘机开挖并装25T自卸汽车运至永兴弃土场。石方开挖采用CAT330B挖机配合液压破碎锤开挖，并用25T自卸汽车转运至永兴弃土场。土石方开挖的施工顺序：测量放线定出综合管廊中线一根据综合管廊中线依据合理的放坡系数定出综合管廊沟槽开挖边线一投入机械进行土石方开挖一人工修边检平基坑一验槽合格一进入下道工序的施工。1.4.1 开挖准备工作基坑土石方开挖前，应根据施工方案的要求，将施工区域内的
4、地下、地上障碍物清除和处理完毕。根据设计图，测设管廊中心线，设立中心桩。管廊中心线须经监理复核。按图纸设计的基坑宽定出边线，开挖前用白粉划线来控制，在基坑位置的两侧设置控制桩，并记录两桩与基坑中心的距离，以备校核。根据开挖放线记录及相关规范、措施，完成技术交底。1.4.2 土石方开挖1.4.2.1 挖方段综合管廊的基坑采用放坡开挖，明排水施工。基坑用反铲挖掘机开挖，开挖时，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上30Cnl必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，修整好底而，立即进行边坡支护、基础施工。开挖料部分堆于基坑坡顶线3m以外，多余部分弃置
5、到永兴弃土场。基坑应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。施工中需备足土袋，木桩等，以防止流砂。机械沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的l2o土方开挖宜从上到下分层分段依次进行,随时做成一定坡势，以利泄水。开挖沟槽时由于挖掘机臂长有限，当开挖沟槽深度大于4m时，应分两层台阶开挖，土石方需要分两次转运，1台挖机位于台阶下，将台阶上挖机工作范围外的弃方倒运至于台阶上，台阶上再配1台挖机挖装弃土至25T自卸汽车上运出。在开挖过程中若遇其它管线或是古文物，应及时通知有关部门，进行协商处理。在开挖过程中，应随时检查槽壁和边坡的状态，发现异常
6、情况应立即停止施工，以防坍塌。为保证施工安全，应在开挖坡壁两侧间隔15m埋设变形监控点，基坑开挖及隧道施工时，测量人员应对监控点进行变形观测，并记录，如发现变形量过大，应立即停止施工，对边坡进行加固处理后再恢复施工。施工时，为保证安全、防止坍塌，采用素喷C20混凝土IOCM厚对边坡护面，详见综合管廊深基坑专项施工方案。1.4.22填方段填方段填方时清除填方范围内的草皮，树根，淤泥，积水，并翻松，平整压实地基，经监理工程师认可，实测填前标高后，方能上土填筑，选用合格的填料按设计规范要求分层填筑压实至砂砾石加强层底面经监理过控复测后再按设计规范要求分层填筑Im厚天然砂砾石加强层。根据地质情况及综合
7、管廊深基坑专项施工方案专家会审意见，开挖放坡断面如下：沟槽开挖断面示意图K0+140K0+180KO+18OKO+28O1.4.3基坑监测143.1检测目的为了确保基坑开挖的安全和本工程地下结构的顺利进行,应该及时获取基坑开挖过程中支护结构和周围土体的受力与变形信息，以求事先掌握基坑开挖的影响情况，为地下施工提供指导，进行“信息化”施工。根据本工程具体情况，依据有关规范规定和深基坑支护设计方案对施工监测工作的要求对以下各方面进行监测：1）、边坡侧向变形。2）、基坑周边沉降。1.4.3.2 监测要求1）、基坑监测应委托经验丰富的单位实施，监测单位应根据设计文件和周围环境特点编制监测方案，监测方案
8、应得到建设、设计及监理方的认可。2）、开挖，用对周围环境作一次全面调查，记录观测数据初始值。基坑开挖期间一般情况下每天观测一次，如遇位移、沉降及其变化速率较大时，则应增加监测频次。边坡支护完成后，可逐渐减少观测次数。3）、监测数据一般应当天口头提供给监理单位，每日填入规定的表格提供给建设、设计及监理等相关单位，挖土至坑底时应增加监测次数。4）、每天的数据应整理成有关表格并绘制相关曲线，并每23天提供一次，如位移沿深度的变化曲线，位移计沉降随时间的变化曲线。5）、监测记录必须有相应的施工工况描述。6）、监测人员对监测值的发展和变化应有评述，当接近报警值时应通报监理，提请有关部门注意。7）、工程结
9、束时应有完整的监测报告，报告应包括全部监测项目，监测值全过程的发展和变化情况、相应的工况、监测最终结果集评述。8）、本工程支护的水平位移控制至为50mm,每天支护结构的水平位移不超过5mm。本工程水位变化预警值：500mm、天。地面及周边建筑物的沉降：累计沉降为15Innb每天不得超过3mmo9）、仪器配置及警戒值序号监测项目埋设仪标名称测试设备型号测试精度警戒值1边坡侧向变形PVC测斜管CX-03E型滑轮式测斜仪分辨率：8累计50mm每日3mm2坑外地下水位PVC水位管钢尺水位计精度：Imm变化幅度：500mmd3基坑周边沉观测DSZ水准同上累计15mm降占八、仪每日3mm1.4.3.3 监
10、测内容及监测方法测斜管埋设：钻机造孔至指定深度，应保证该深度在基坑开挖影响深度以下，该深度处土体不发生水平位移或很小，可忽略不计；测斜管采用65PVC专用管，拧好测斜管底盖，先放入带有底盖的测斜管，每接一根测斜管，均应对准测试管，拧牢接头，直至放入指定深度；测斜管定位，保证测斜管管内有一对测试槽垂直基坑边线；用砂填实管与孔壁之间的间隙，保证测斜管不上浮、扭转;盖上顶盖，以防泥沙进入，34天后开始测初始值。测量步骤：连接好端头、电缆和测读仪，检查密封性、电池充电量、仪器是否工作正常。将测头放入测斜管，使滚轮卡在垂直基坑边线的测试槽内，缓慢下至孔底，测量自孔底开始，自下而上沿导槽每隔O.5m距离读
11、一次，每次测读时，测头应保持稳定。第一次测读完毕后，将测头旋转180度放入同一测试槽内，按上述方法重复测量，两次读数数值上应相近、符号应相反。地下水位通过预先埋设的水位管，用水位计进行观测。观测的目的是了解土体的渗透性，掌握基坑施工过程中地下水的变化情况。测量方法：用水位计进出观测，将测头缓慢放入水位管，当二次仪表的蜂鸣器鸣叫时，表明测头已放置水面，此时应反复试探，直至找出正确的水位。测量长度换算处地下水位深度。基坑施工前日应进行3次以上的自然地下水位观测，在基坑开挖过程中，每天观测一次。常规观测：周围环境监测，属常规观测项目不再详述。现场投入的主要技术人员序号姓名任职t生另U专业职称从事相关
12、工作经验年限备注1程传队长男测.L5年2杨正测量男测助工2年3唐行测量男测助工2年4叶聪测量男测工程3年5杜智测量男测助工1年现场投入的主要监测器材序号设备名称型号、规格单位数量备注1全站仪拓普康GTS102N台1已进场2GPS南方套1已进场3水准仪博飞DZS3-2台1已进场1.4.3.4 注意事项在挖槽过程中或雨后复工，必须检查槽壁的稳定情况，发现有倾塌可能或松动的情况，应立即进行处理，排除隐患后才能继续施工；同时要随时清除槽边上的危土、危石，消除隐患，加强防坍塌意识。操作人员不得在基坑内休息。严禁采用挖空底脚的操作方法。在靠近建筑物、地下管道、电杆附近必须采取安全防护措施。沟槽边上人工动土
13、或向槽内倒土时，必须注意坑槽下操作人员的安全，坑槽内操作人员必须佩带安全帽。安全用电，严禁乱搭接电线。各种电器设备必须有接地装置；夜间施工，增加照明设施及设置防护围栏、警示红灯等。在施工场地实行封闭，安排专人进行安全管理并设置明显的安全标志，提醒过往车辆、行人绕行；严禁行人进入施工作业区域。基坑开挖后，在未回填土方前，总好安全围护检查，以确保施工安全。在基坑下作业时，必须随时注意槽壁的变动情况，如发现有大面积形成裂缝现象，必须暂停施工，报告现场管理人员进行处理后方可作业。夜间施工时，必须有充足的照明，在整个施工过程中，现场管理人员必需全过程监控，不准在没有现场管理人员监控的情况下进行施工，现场
14、管理人员不准违章指挥，必须对作业人员的违章行为进行制止。1.4.3.5 基坑验槽(1)验槽内容不同建筑物对地基的要求不同，基础形式不同，验槽的内容也不同，主要有以下几点：1）根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度、坡比；检查是否与设计图纸或变更相符；2）仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；3）检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等；4）检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；5）检查核实分析钎探资料，对存在的异常点位进行复核检查。6）联合业主、监理、地勘做基础承载力触探试验，若承载力不达标按设计要求进行砂砾石换填处理。（2）以下几种情况无法验槽D基槽底面与设计标高相差太大；2）基槽底面坡度较大，高差悬殊；3）槽底有明显的机械车辙痕迹，槽底土扰动明显；4）槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹;5)现场没有详勘阶段的岩土工程勘察报告或基础施工图和结构总说明。(3)以下几种情况应当推迟验槽D设计所使用承载力和持力层与勘察报告所提供不符；2)场地内有软弱下
