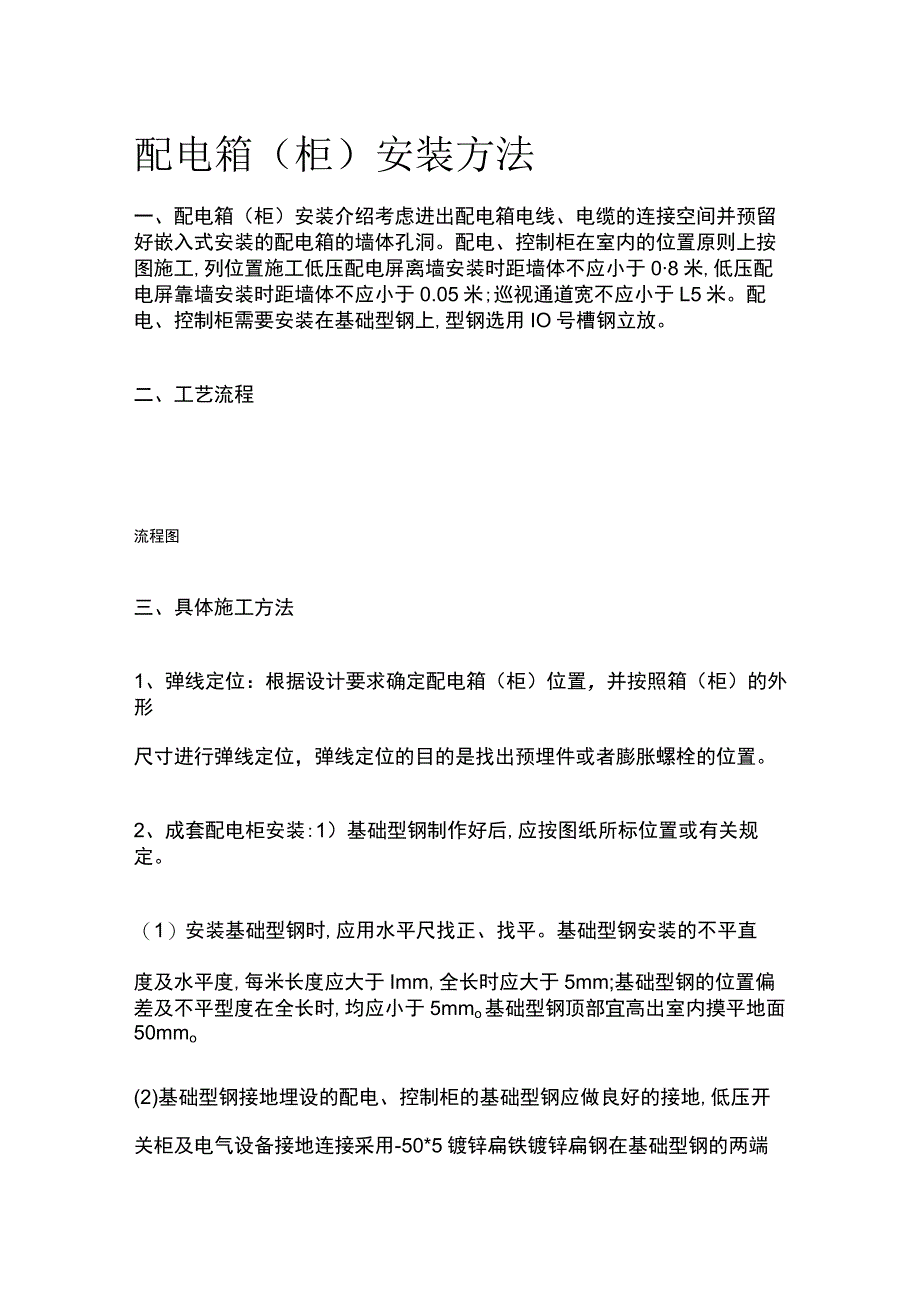

配电箱柜安装方法.docx_第1页
第1页 / 共7页

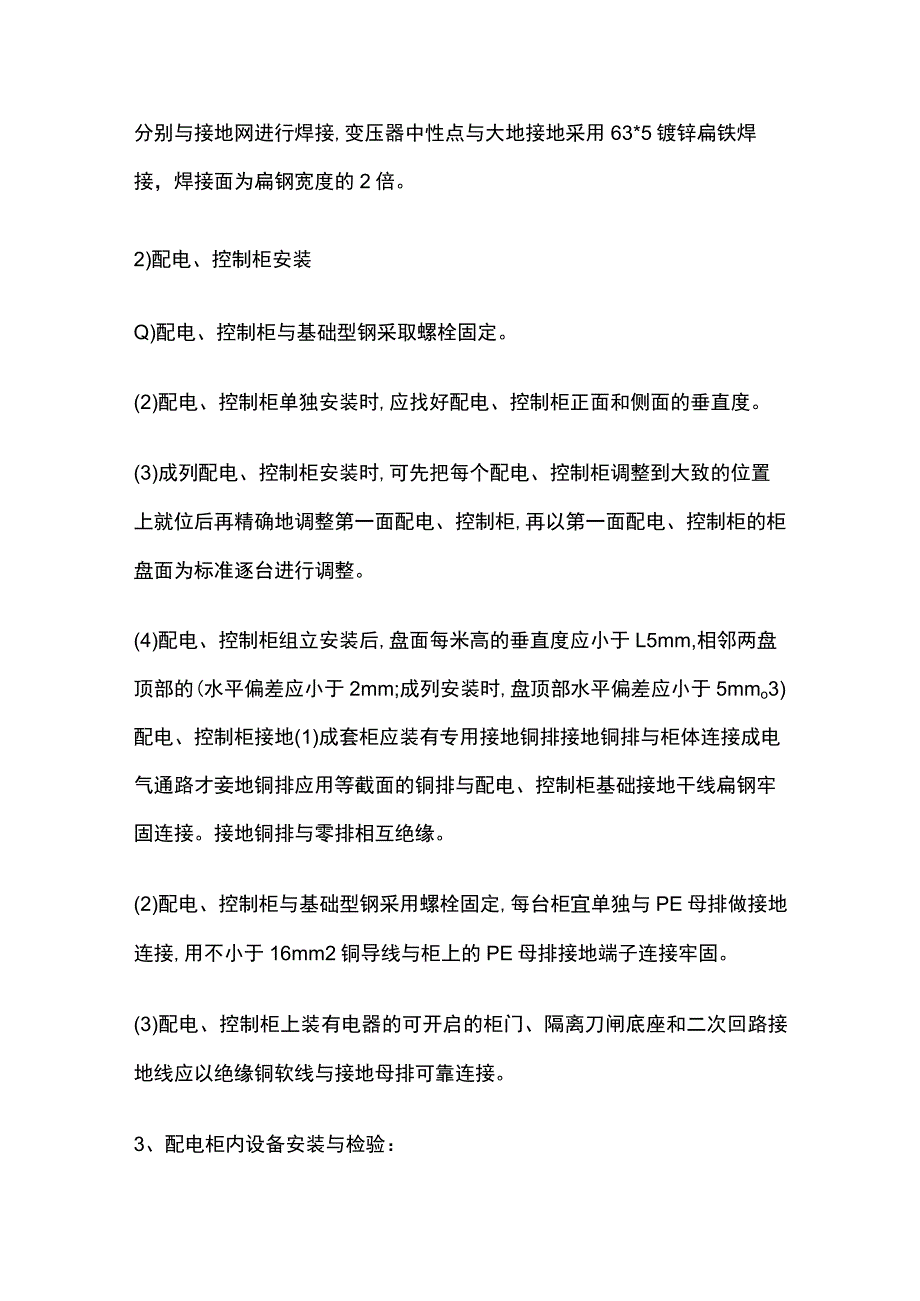

配电箱柜安装方法.docx_第2页
第2页 / 共7页

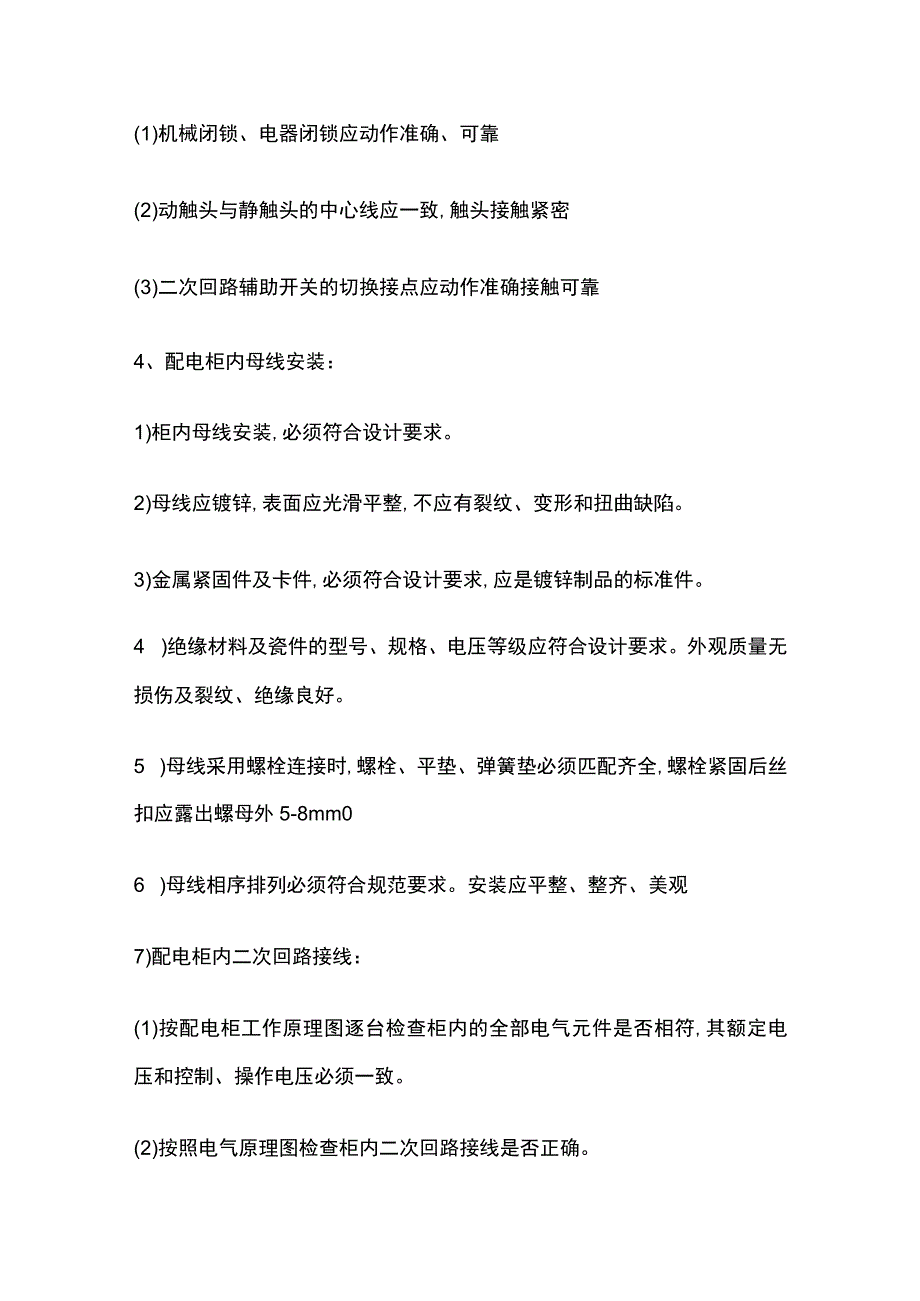

配电箱柜安装方法.docx_第3页
第3页 / 共7页
配电箱柜安装方法.docx_第4页
第4页 / 共7页
配电箱柜安装方法.docx_第5页
第5页 / 共7页
配电箱柜安装方法.docx_第6页
第6页 / 共7页
配电箱柜安装方法.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《配电箱柜安装方法.docx》由会员分享,可在线阅读,更多相关《配电箱柜安装方法.docx(7页珍藏版)》请在第壹文秘上搜索。

1、配电箱(柜)安装方法一、配电箱(柜)安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于08米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。二、工艺流程流程图三、具体施工方法1、弹线定位:根据设计要求确定配电箱(柜)位置,并按照箱(柜)的外形尺寸进行弹线定位,弹线定位的目的是找出预埋件或者膨胀螺栓的位置。2、成套配电柜安装:1)基础型钢制作好后,应按图纸所标位置或有关规定。(1)安装基础型钢时,应用

2、水平尺找正、找平。基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mmo基础型钢顶部宜高出室内摸平地面50mmo(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接,焊接面为扁钢宽度的2倍。2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整

3、到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mmo3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。接地铜排与零排相互绝缘。(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。(3)配电、控制柜上装有电器的可开启的柜门、隔离刀闸底

4、座和二次回路接地线应以绝缘铜软线与接地母排可靠连接。3、配电柜内设备安装与检验:(1)机械闭锁、电器闭锁应动作准确、可靠(2)动触头与静触头的中心线应一致,触头接触紧密(3)二次回路辅助开关的切换接点应动作准确接触可靠4、配电柜内母线安装:1)柜内母线安装,必须符合设计要求。2)母线应镀锌,表面应光滑平整,不应有裂纹、变形和扭曲缺陷。3)金属紧固件及卡件,必须符合设计要求,应是镀锌制品的标准件。4 )绝缘材料及瓷件的型号、规格、电压等级应符合设计要求。外观质量无损伤及裂纹、绝缘良好。5 )母线采用螺栓连接时,螺栓、平垫、弹簧垫必须匹配齐全,螺栓紧固后丝扣应露出螺母外5-8mm06 )母线相序排

5、列必须符合规范要求。安装应平整、整齐、美观7)配电柜内二次回路接线:(1)按配电柜工作原理图逐台检查柜内的全部电气元件是否相符,其额定电压和控制、操作电压必须一致。(2)按照电气原理图检查柜内二次回路接线是否正确。(3)控制线校线后要套上线号,将每根芯线煨成圈,用镀锌螺丝、垫圈、弹簧垫连接在每个端子板上。并应严格控制端子板上的接线数量,每侧一般一端子压一根线,最多不超过两根,必须在两根线间应加垫圈。多股线应涮锌,严禁产生断股缺陷。5、配电柜内馈电电缆安装:1)馈电电缆进入柜内要做冷缩电缆头,相线要套热缩相色带,电缆头制作好后,要牢固固定在柜底部电缆支架上。相线过长要加装绝缘橡胶垫用卡子固定在柜

6、体上。2)电缆头与设备连接时相序颜色要一致3)16mm2以上的导线要用压线鼻子和设备连接。电缆头的相线要顺直,不要受外力扭曲。压线鼻子和设备连接要用套筒扳手紧固,力矩要适宜。6、配电柜试验与调整:试验应符合电气装置安装工程电气设备交接试验标准(GB50150-91)的有关规定。7、一次设备试验调整:1)试验内容酒己电柜框架、母线、低压瓷瓶、电流互感器、低压开关等的吸收上货口交流耐压试验2)调整内容:接触器、中间继电器、时间继电器调整以及机械连锁调整。8、二次控制回路试验调整:绝缘电阻测试:1)小母线在断开所有其它并联支路时,不应小于10兆欧。2 )二次回路的每一支路和断路器、隔离开关的操动机构

7、的电源回路等,均不小于1兆欧。3 )交流耐压试验:试验电压为100OVo当回路绝缘电阻值在10兆欧以上时,可采用2500V兆欧表代替,试验持续时间为1分钟。48V及以下回路可不做交流耐压试验:回路中有电子元件设备的,试验时应将插件拔出或将两端短接。4原拟试验按图纸要求,接11临时控制和操作电源,分别模拟试验控制、连锁、操作。9、配电、控制柜安装检查应符合以下规定:位置正确,部件齐全,箱体开孔合适,切口整齐。中性线经汇流排(N线端子)连接,无绞接现象:油漆完整,盘内外清洁,箱盖、开关、灵活,回路编号齐全,结线整齐FE保护地线不串接安装明显牢固,导线截面、线色符合规范规定。10、导线与器具连接应符

8、合以下规定:1)连按牢固紧密,不伤线芯。压板连接时压紧无松动:螺栓连接时,在同一端子上导线不超过两根,防松垫圈等配件齐全。2)电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定:连接紧密、牢固,保护接地线截面选用正确,需防腐的部分涂漆均匀无遗漏。线路走向合理,色标准确,涂刷后不污染设备和建筑物。3)配电、控制柜体高50m以下,允许偏差1.5mm。配电、控制柜体高50mm以上,允许偏差3mm检验方法:吊线、尺量检查。(1)挂墙明装在混凝土墙上采用金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确的固定点位置,用电钻或冲击钻在固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙

9、内,且孔洞平直不得歪斜。(2)暗装在混凝土墙上施工时应注意结构配合时期在墙体内预留比箱体稍大的预留洞,安装箱体时根据墙面具体做法箱体预留出墙距离,稳住箱体后用水泥砂浆填实周边缝隙,标高符合设计要求,接地正确,配电箱箱盖紧贴墙面,涂层完整。IL管路及桥架进配电箱安装:12、配电箱内接线1)箱内配线排列整齐,绑扎成束,无绞接现象,在活动部位应用固定卡固定,箱内引出及引进导线应留有适当余度,以利于检修。2 )回路编号齐全,标识正确。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全。3 )照明箱内,分别设置零线(N)和保护地线(PE)汇流排,零线和保护地线经汇流排配出。设计要求,箱内保护导体最小截面积选择如下表:导线图13、绝缘测试1)电箱全部安装完毕后,用IkV兆欧表对线路进行绝缘测试。测试项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间。2)测试前,应将配电箱内所有接线端子螺丝检查紧固。采用100OV兆欧表在端子板处测试每条回路的绝缘电阻,绝缘电阻值应大于0.5MO,二次线回路有集成电路、电子元件时,该部位用万用表进行检测,检查回路是否接通。接通电源分别模拟试验控制、连锁、操作、机电保护和信号动作,试验动作须正确无误、灵敏可靠,测试完毕后,拆除电源复位。
