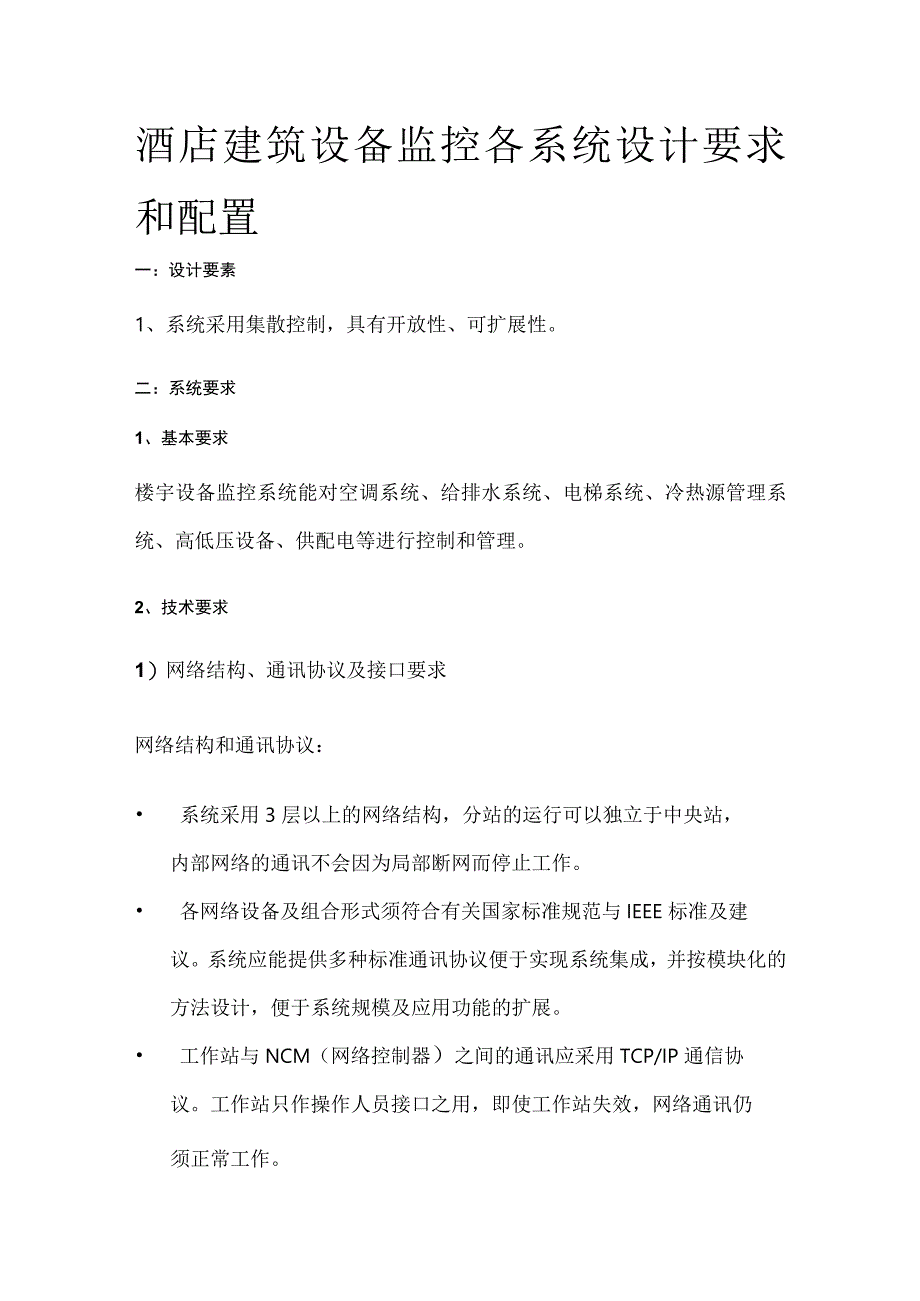

1、酒店建筑设备监控各系统设计要求和配置一：设计要素1、系统采用集散控制，具有开放性、可扩展性。二：系统要求1、基本要求楼宇设备监控系统能对空调系统、给排水系统、电梯系统、冷热源管理系统、高低压设备、供配电等进行控制和管理。2、技术要求1）网络结构、通讯协议及接口要求网络结构和通讯协议： 系统采用3层以上的网络结构，分站的运行可以独立于中央站，内部网络的通讯不会因为局部断网而停止工作。 各网络设备及组合形式须符合有关国家标准规范与IEEE标准及建议。系统应能提供多种标准通讯协议便于实现系统集成，并按模块化的方法设计，便于系统规模及应用功能的扩展。 工作站与NCM（网络控制器）之间的通讯应采用TCP

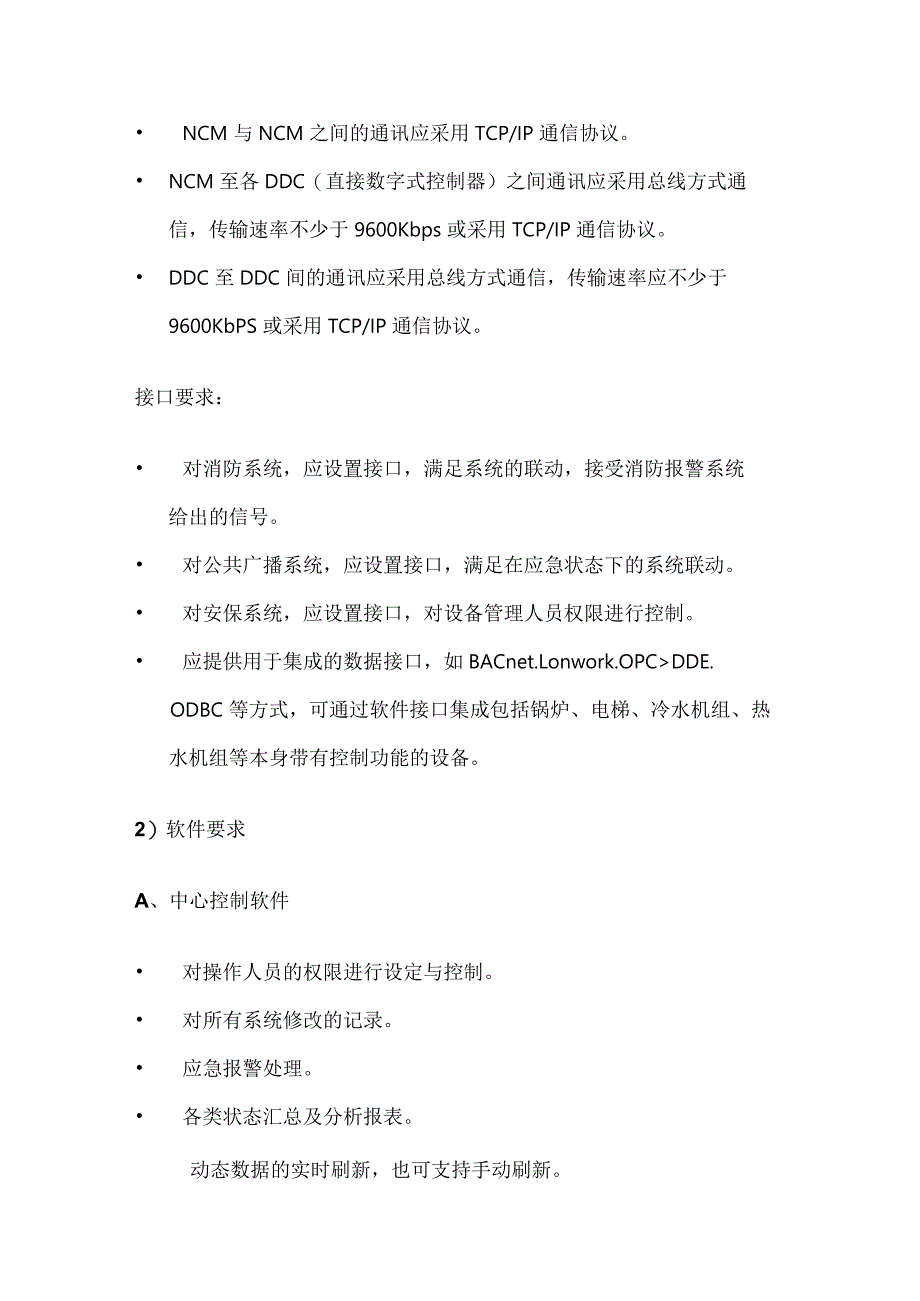

2、/IP通信协议。工作站只作操作人员接口之用，即使工作站失效，网络通讯仍须正常工作。 NCM与NCM之间的通讯应采用TCP/IP通信协议。 NCM至各DDC（直接数字式控制器）之间通讯应采用总线方式通信，传输速率不少于9600Kbps或采用TCP/IP通信协议。 DDC至DDC间的通讯应采用总线方式通信，传输速率应不少于9600KbPS或采用TCP/IP通信协议。接口要求： 对消防系统，应设置接口，满足系统的联动，接受消防报警系统给出的信号。 对公共广播系统，应设置接口，满足在应急状态下的系统联动。 对安保系统，应设置接口，对设备管理人员权限进行控制。 应提供用于集成的数据接口，如BACnet.

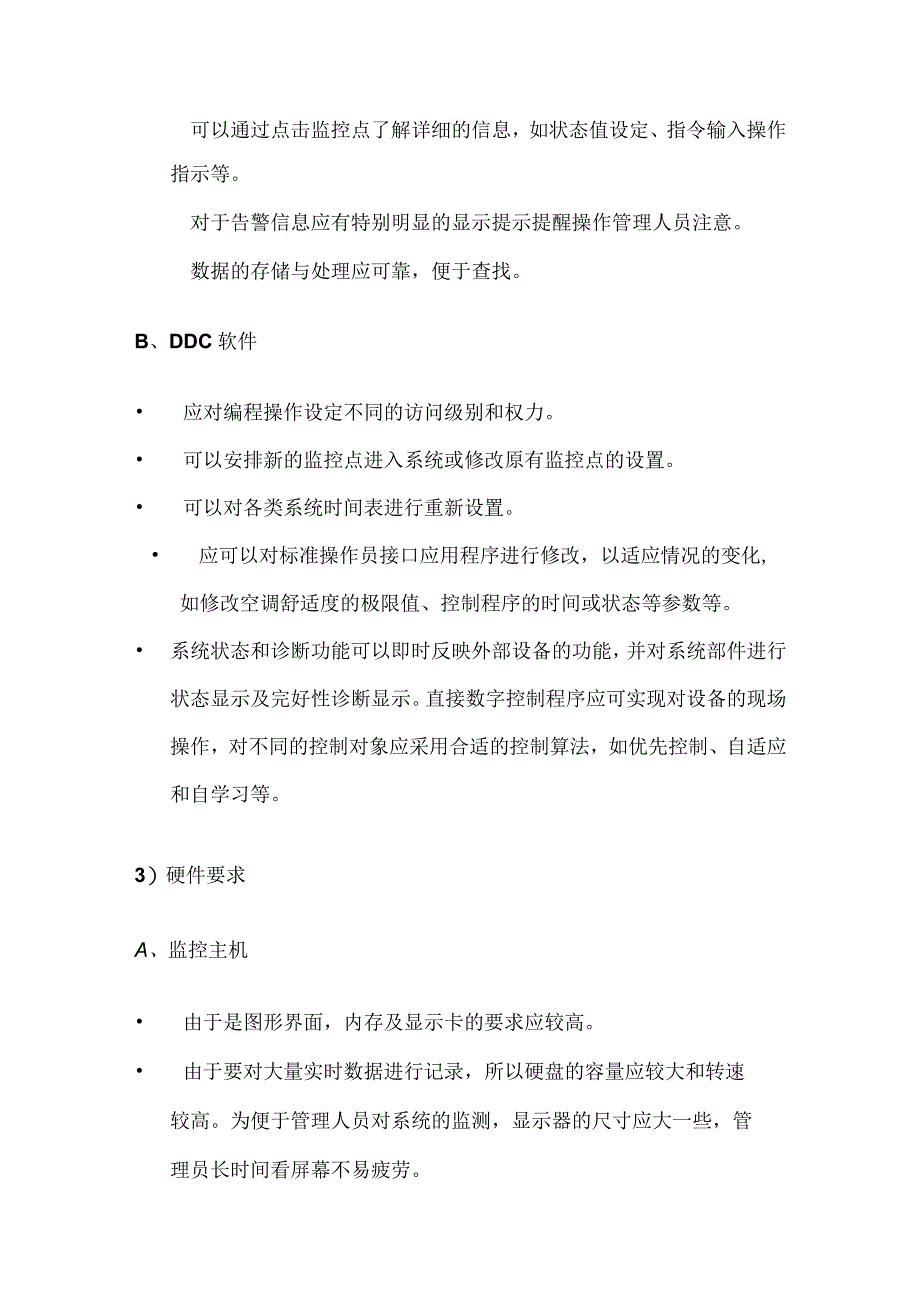

3、Lonwork.OPCDDE.ODBC等方式，可通过软件接口集成包括锅炉、电梯、冷水机组、热水机组等本身带有控制功能的设备。2）软件要求A、中心控制软件 对操作人员的权限进行设定与控制。 对所有系统修改的记录。 应急报警处理。 各类状态汇总及分析报表。动态数据的实时刷新，也可支持手动刷新。可以通过点击监控点了解详细的信息，如状态值设定、指令输入操作指示等。对于告警信息应有特别明显的显示提示提醒操作管理人员注意。数据的存储与处理应可靠，便于查找。B、DDC软件 应对编程操作设定不同的访问级别和权力。 可以安排新的监控点进入系统或修改原有监控点的设置。 可以对各类系统时间表进行重新设置。 应可以对
4、标准操作员接口应用程序进行修改，以适应情况的变化,如修改空调舒适度的极限值、控制程序的时间或状态等参数等。 系统状态和诊断功能可以即时反映外部设备的功能，并对系统部件进行状态显示及完好性诊断显示。直接数字控制程序应可实现对设备的现场操作，对不同的控制对象应采用合适的控制算法，如优先控制、自适应和自学习等。3）硬件要求A、监控主机 由于是图形界面，内存及显示卡的要求应较高。 由于要对大量实时数据进行记录，所以硬盘的容量应较大和转速较高。为便于管理人员对系统的监测，显示器的尺寸应大一些，管理员长时间看屏幕不易疲劳。应配置数据备份设备，定期对系统内的数据进行备份。B、直接数字式控制器（DDO 根据不
5、同的控制设备、控制点的性质和数量，配置性价比最佳的控制器设备。 有模拟量和数字量的输入/输出接口。具有掉电、通讯中断、误操作的保护功能。 有与笔记本电脑的连接的终端接口，以便现场编程或修改其控制参数，其操作权限可设定。三：各子系统要求1、冷热源系统 根据供、回水集管的压差，控制旁通阀。 根据负荷的大小、控制冷冻机运行台数、冷冻机、冷却水泵、冷冻水泵、冷却塔按程序起动，停机则为逆程序。 冷冻机启、停与相应的冷冻水管，冷却水管上电动蝶阀联锁。 根据供热水的温度，控制汽一水换热器用的蒸汽比例二通调节阀。.对冷冻水、空调热水的供水温度再设定控制。 根据冷冻机冷却水入口温度，控制冷却水旁通阀。 根据冷却
6、塔出水温度，控制冷却塔风机的启、停。 根据室外温湿度切换制冷方式（冷冻机制冷方式或冷却塔制冷方 对冷水机组、汽一水热交换器的供回冷冻水温度、供回冷却水温度、供回热水温度进行监测。 对空调冷冻水系统、热水系统的总供回水温度进行监测。 对冷却塔出水温度进行监测。 对空调供、回水集管压差进行监测。2、给排水系统A、生活水系统 积水井、高低区水箱均设低水位和超高水位报警。 各生活水泵、增压泵、空调供水泵、热循环泵的控制、运行状态显示和故障报警。 各种水泵的工作泵和备用泵要求一个月自动切换一次。B、消防水系统.消防泵、喷淋泵、消防稳压泵、喷淋稳压泵运行状态显示、故障报警。C、排水排污系统 排水坑和排污坑
7、的液位监测和超高位报警。 排水泵的排污泵的控制，运行状态显示和故障报警。 污水处理装置状态显示和故障报警。3、热能系统A、热能设备.锅炉的运行状态显示和故障报警。 锅炉尾端烟道排烟温度的测量和记录。.主蒸汽管蒸汽压力和温度的测量和记录。B、油路系统 室外贮油罐油位测量和下限时报警。.日用油箱油位监测和超上下限时的报警。 集油槽油位监测和上限时报警。.供油泵受日用油箱油位的自动控制，即高位停泵、低位开泵。 供油泵与所对应的油管上的防爆电磁阀联锁。.回油泵受集油槽的油位控制，即高位开泵、低位停泵。 供回油泵的状态显示和故障报警。C、水路系统 给水泵、除氧水泵状态显示，故障报警。 冷凝水槽液位监测，
8、上限时报警。 冷凝水泵受冷凝水槽液位控制，即低位停泵、高位开泵。 冷凝水泵控制，运行状态显示，故障报警。4、电力系统A、IOKV配电系统 进线和出线开关的状态。 测量和记录电源电压，进线电流、频率。 进出线开关故障跳闸。B、0.4KV配电系统 进线开关、联络开关和各出线开关的状态。 母线电压、进线开关总电流、联络开关电流、功率因数的测量和记录。 各ATS的工作状态。 进线开关、联络开关和各出线开关的故障跳闸，各ATS二路失电和故障跳闸的报警。 变压器温度测量和超温报警，变压器排风机的工作状态。 变电所用直流电源屏直流电压的测量和记录，欠压、失压报警。C、应急柴油发电机系统 柴油发电机启动、供电
9、、开关状态控制，电压、电流、频率、转速、油箱油位高低、水温等信息的显示，故障的告警。 柴油发电机发电电压、频率、总负荷电流、起动电池电压的测量和记录。 柴油发电机综合故障报警和起动信号。 应急配电系统切换开关和出线开关状态显示。应急配电系统各开关的故障跳闸报警。6、电梯.电梯运行状态显示和故障报警和楼层显示。 自动扶梯运行状态显示和故障报警。7、其他系统 室外温、湿度的监测、记录。 膨胀水箱的上、下水位过限报警。所有送、排风机（包括消防排烟兼排风风机）的启、停控制。.所有通风机运行状态的监测，并事故报警。楼宇自动化所要求的最低数量的控制和监视点和最低水平。四：扩展功能.应将各种设备连接在本系统
10、中进行集中控制，包括锅炉、电梯、冷水机组、热水机、集水坑、灯光照明、泛光照明等。.应对客房的实时温度进行实时监看，可以通过本系统监控，也可通过客房管理系统监控。.鼓励采用节能技术，可以将酒店的供电系统、能源监控系统、能源计量系统纳入到本系统中统一管理形成节能管理系统。.节能管理系统建成后需经过1-2个冬、夏季后进行节能策略优化,使得系统达到最佳的节能效果。.在会议室实现中心控制与现场控制相结合的温度控制系统，以现场控制为重，但当季的最高或最低温度由中心设定。在宴会厅实现中心控制与现场控制相结合的温度控制系统，以现场控制为重，但当季的最高或最低温度由中心设定。在多功能厅实现中心控制与现场控制相结合的温度控制系统，以现场控制为重，但当季的最高或最低温度由中心设定。在大堂实现中心控制与现场控制相结合的温度控制系统，以现场控制为重，但当季的最高或最低温度由中心设定。其他功能区域照此要求实施。客房部分分区域实现能源消耗监视功能。在人员稠密区域，如会议室、宴会厅、多功能区应对二氧化碳指标进行监测，采用新风量需求控制。
