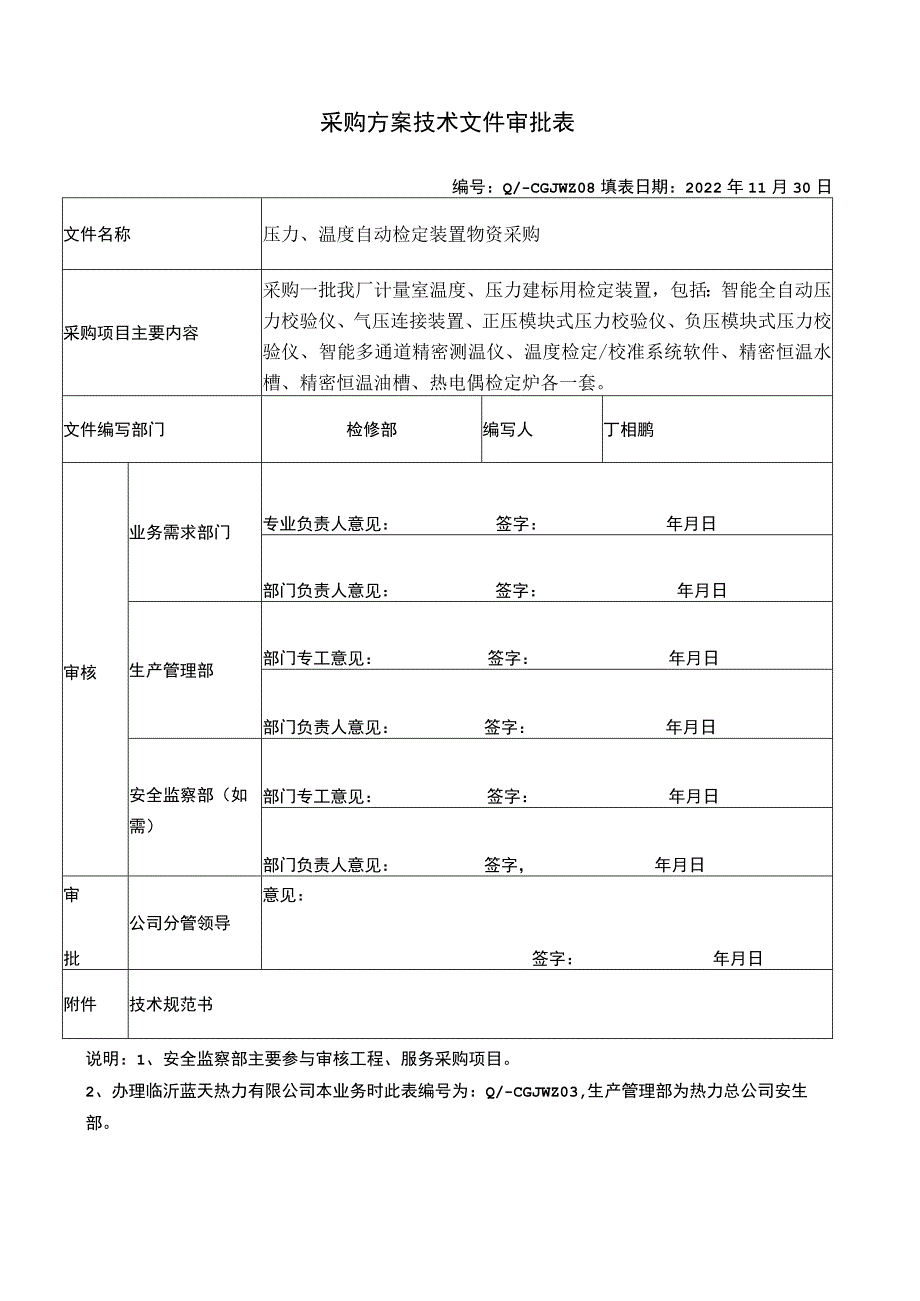

1、采购方案技术文件审批表编号：Q/-CGJWZ08填表日期：2022年11月30日文件名称压力、温度自动检定装置物资采购采购项目主要内容采购一批我厂计量室温度、压力建标用检定装置，包括：智能全自动压力校验仪、气压连接装置、正压模块式压力校验仪、负压模块式压力校验仪、智能多通道精密测温仪、温度检定/校准系统软件、精密恒温水槽、精密恒温油槽、热电偶检定炉各一套。文件编写部门检修部编写人丁相鹏审核业务需求部门专业负责人意见：签字：年月日部门负责人意见：签字：年月日生产管理部部门专工意见：签字：年月日部门负责人意见：签字：年月日安全监察部（如需）部门专工意见：签字：年月日部门负责人意见：签字，年月日审批

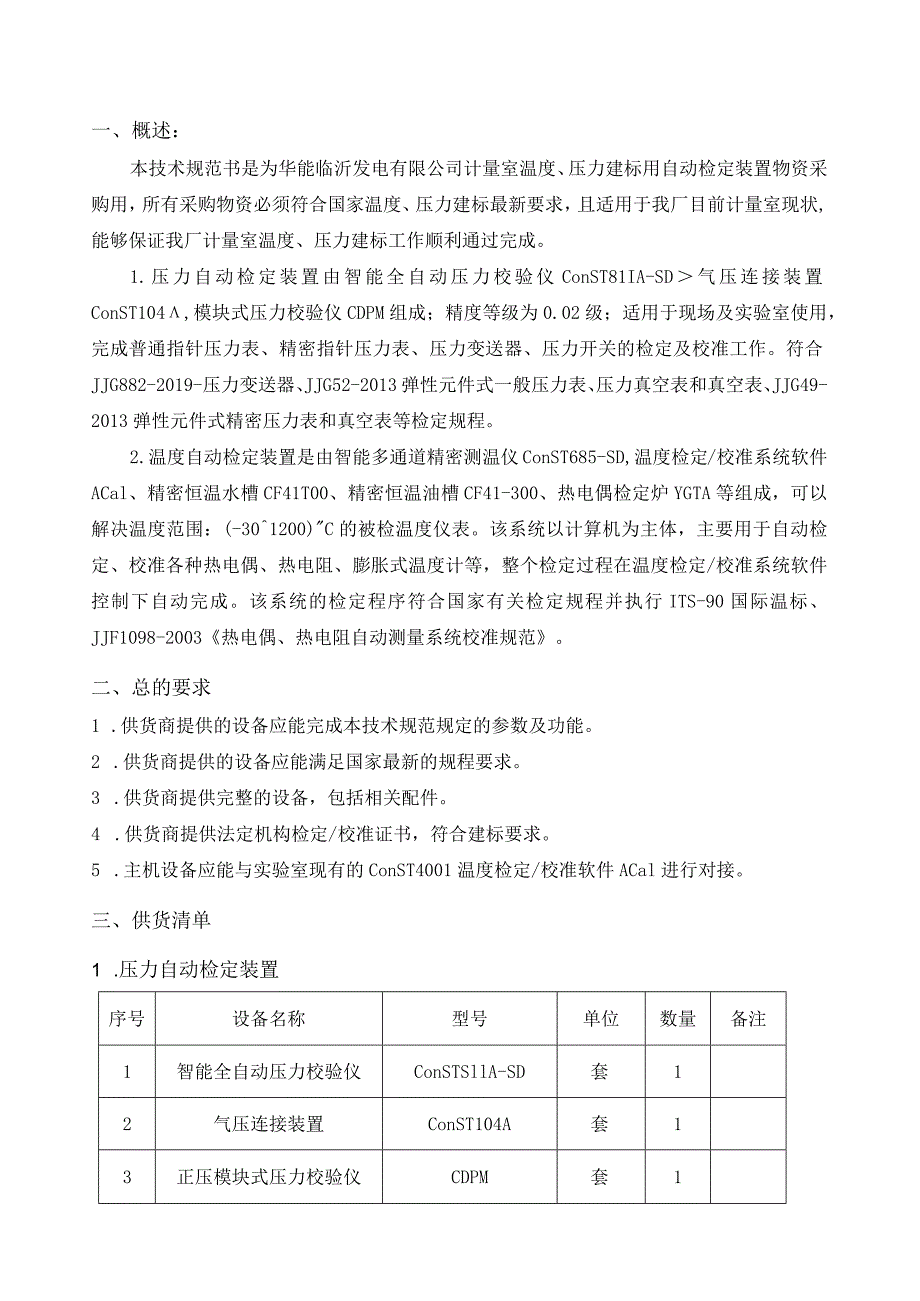

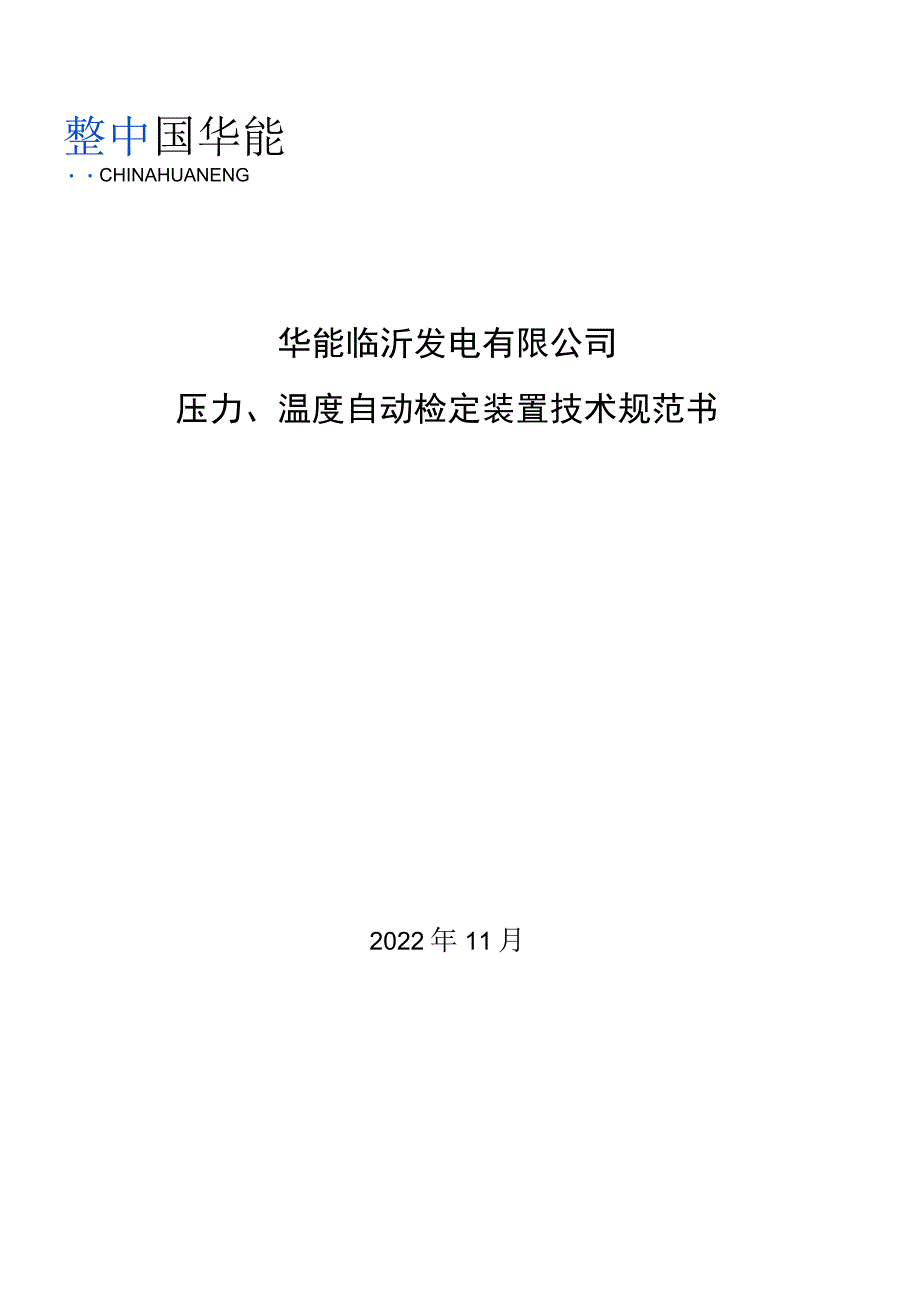

2、公司分管领导意见：签字：年月日附件技术规范书说明：1、安全监察部主要参与审核工程、服务采购项目。2、办理临沂蓝天热力有限公司本业务时此表编号为：Q/-CGJWZ03,生产管理部为热力总公司安生部。整中国华能CHINAHUANENG华能临沂发电有限公司压力、温度自动检定装置技术规范书2022年11月一、概述：本技术规范书是为华能临沂发电有限公司计量室温度、压力建标用自动检定装置物资采购用，所有采购物资必须符合国家温度、压力建标最新要求，且适用于我厂目前计量室现状,能够保证我厂计量室温度、压力建标工作顺利通过完成。1.压力自动检定装置由智能全自动压力校验仪ConST81IA-SD气压连接装置Con
3、ST104,模块式压力校验仪CDPM组成；精度等级为0.02级；适用于现场及实验室使用，完成普通指针压力表、精密指针压力表、压力变送器、压力开关的检定及校准工作。符合JJG882-2019-压力变送器、JJG52-2013弹性元件式一般压力表、压力真空表和真空表、JJG49-2013弹性元件式精密压力表和真空表等检定规程。2.温度自动检定装置是由智能多通道精密测温仪ConST685-SD,温度检定/校准系统软件ACal、精密恒温水槽CF41T00、精密恒温油槽CF41-300、热电偶检定炉YGTA等组成，可以解决温度范围：(-301200)C的被检温度仪表。该系统以计算机为主体，主要用于自动检
4、定、校准各种热电偶、热电阻、膨胀式温度计等，整个检定过程在温度检定/校准系统软件控制下自动完成。该系统的检定程序符合国家有关检定规程并执行ITS-90国际温标、JJF1098-2003热电偶、热电阻自动测量系统校准规范。二、总的要求1 .供货商提供的设备应能完成本技术规范规定的参数及功能。2 .供货商提供的设备应能满足国家最新的规程要求。3 .供货商提供完整的设备，包括相关配件。4 .供货商提供法定机构检定/校准证书，符合建标要求。5 .主机设备应能与实验室现有的ConST4001温度检定/校准软件ACal进行对接。三、供货清单1 .压力自动检定装置序号设备名称型号单位数量备注1智能全自动压力
5、校验仪ConSTSllA-SD套12气压连接装置ConST104A套13正压模块式压力校验仪CDPM套14负压模块式压力校验仪CDPM套12 .温度自动检定装置序号设备名称型号单位数量备注1智能多通道精密测温仪ConST685-SD套12温度检定/校准系统软件ACal套13精密恒温水槽CF41-100套14精密恒温油槽CF41-300套15热电偶检定炉YG-3A套1四、技术要求:压力自动检定装置3 .智能全自动压力校验仪（1）造压范围：（-0.09）MPa（2）内置压力模块数量：2个（3）控制稳定性40.003%FS（4）压力类型：表压、绝压（5）显示位数：4,5或6位（6）支持彩屏触控操作，
6、无需物理按键（7）可外接压力模块数量：2个（8）具备任务管理（100O个的任务）、数据存储、误差自动计算、测试报告自动生成（9）内置全自动压力源，全自动升压，无需人工微调（10）内置可充电电池，典型工作时间：12小时，电池电量单独显示（三）具备HARt、ProfibusPA总线协议，具备HART手操器模式（12）采用WinCE操作系统，WlFl通讯，可连接手机APP进行远程监视、操作（13）手提式设计，可单肩背起；重量不超过8公斤，单独配备专用仪器箱。（14）通过CE认证（15）电测指标（环境温度20C5C,1年准确度）项目7范围-分辨力指标TmV测量。(-300300)mV3lVj/0.00
7、8%RD+6V产V测量1（自动量程）N(-5跑S20Vj(0.008%RD+100V)j(-1212)Vd100V*j幺0.008%RD+320V)j测(-3030)100V*j(0.008%RD+600V)j里一mA测量”（自动量程产(-2525)mA0.1Aj/0.008%RD+1.0A)j(-505O)mA30.1Aj0.008%RD+2.0A)j开关测量Q机械开关、NPN型开关、PNP型开关*j响应时间IOmSlnaj如果开关带电，电压范围（330）VS输出S电流输出*j电压输出*j(02.5)mAj(2.525)mAj(0-16)Vj0.05A(0.008%RD+0.10A)j0.5
8、Aj/0.008%RD+1.0A)j250Vj氢0.008%RD+320V)j直流电源j(1630)一IV步进，最大带载70mA.0.5VIVd(0.24V24V)d4 .气压连接装置（1）具备M20X1.5快接螺纹2个（2）具备气液分离器（3）采用透明管路连接（4）配合智能全自动压力校验仪使用5 .模块式压力校验仪（1）量程范围：（06）MPa（2）精度等级：0.02级（3）配合智能全自动压力校验仪使用6 .模块式压力校验仪（1）量程范围：（-100250）KPa（2）精度等级：0.02级（3）配合智能全自动压力校验仪使用温度自动检定装置1.智能多通道精密测温仪（1）支持热电阻、热电偶、热敏
9、电阻、温度变送器、温度开关、湿度传感器、压力传感器、直流电压、直流电流和直流电阻的测量（2）显示位数：7、8、9位显示（3）电测精度：PRT电阻准确度：（OlOO）Q:30PPm或0.7m。热电偶电压准确度：（-100100）mV：36ppm+9ppm（4）全触屏操作，无需物理按键，采用WindOWSCE系统（5）内置传感器库，可直接显示温度值C（6）温度测量分辨力：0.OOOloC（7）具备数据存储功能，支持导出（8）具备WIFl功能，与检定软件通过无线进行通讯（9）具备22个测量通道，可同时检定四线制热电阻10支、热电偶20支（10）主机内置扫描开关，寄生电势0.2V（三）通道扫描速度可调
10、，最快10通道/秒（12）内置热电偶冷端补偿功能，内置10支冷端补偿电阻（13）支持手机APP的远程监测、操作、控制（14）采用WindOWSCE系统，终身提供免费升级服务，升级方式：通过U盘一键升级（15）附件：测试线（带鳄鱼夹）24套、通讯线及网线各1根、专用黑色拉杆箱1个2.温度检定/校准系统软件（1）全自动检定各种热电偶、热电阻，自动计算误差出具证书报告（2）完全符合国家检定规程（3）支持逐点保存检定数据，支持中断续检功能（4）支持多支热电阻、热电偶的检定（5）支持热电阻、热电偶的混合检定功能（6）支持多个检定任务同时运行（群检）（7）软件定期自动保存数据至其他系统盘，保护数据安全（8
11、）支持不同人员登录软件实现不同的角色管理功能（9）可提示被检仪表和标准仪表的检定周期，实现统一化管理(IO)支持热电阻、热电偶重复性、不确定度的测试3 .精密恒温水槽(1)温度范围：(-3(TlOO)C(2)温场波动度：0.0Ic(3)温场均匀性：0.0IC(4)有效工作区域：138mmX450mm(5) 一体式全触屏控温仪，可显示实时温度，显示分辨力最高：0.OOC(6)具备高温保护控温仪，过温自动断电，保护人身安全(7)工作所用介质：导冷液(8)具备WIFIRS232LAN功能，与检定软件通过无线进行通讯(9)支持手机APP的远程监测、操作、控制(10)附件：4121导冷液25L、玻璃管1
12、0支4 .精密恒温油槽(1)温度范围：(90300)(2)温场波动度：0.01C(3)温场均匀性：0.0IC(4)有效工作区域：138mmX450m(5)一体式全触屏控温仪，可显示实时温度，显示分辨力最高：0.001C(6)具备高温保护控温仪，过温自动断电，保护人身安全(7)工作所用介质：高温硅油(8)具备WlFIRS232LAN功能，与检定软件通过无线进行通讯(9)支持手机APP的远程监测、操作、控制(Io)附件：高温硅油30L、玻璃管10支5.热电偶检定炉(1)温度范围：(3001200)(2)轴向温场：有效工作区域轴向30mm内，任意两点温差W0.5(3)径向温场：同一截面，半径14mm
13、范围内，任意两点温差W0.25(4)工作介质：空气(5)含空杯均温块1个（6）显示分辨力最高：O.OC（7）具备热电偶检定支架1个（8）控温用热电偶1支（9）附件：包含1台冰点恒温瓶CST4001T0、补偿导线K、E各5米、耐电压测试仪1台、台式计算机：i54GlTB27寸显示器1台五、质量保证1、此套设备质保期为一年，在此期间若出现任何非人为原因的质量问题，供货方负责维修，并免收一切费用。2、提供终身维护。3、设备安装、调试完成后，供货商负责我厂热工计量室温度、压力建标推进工作，保证我厂热工计量室温度、压力建标顺利通过。六、到货时间1.设备到货时间：生成订单通知供货商后，15个自然日内到货。
14、七、验收方法1、双方根据技术协议进行验收，并在乙方指导下检定系统完成各种类仪表设备的检定过程后完成验收签订记录。八、设备的包装和运输1、供货商对产品的包装应按照国家标准或行业（部颁）标准执行，没有统一标准的应采用结实的、适合于长距离的公路、铁路和海上运输、适于搬运、吊装的包装。包装应能防雨、防潮、防尘、防盐雾，并能承受在运输和装卸过程中的冲击和碰撞，卖方应采取适当的预防措施防止产品在运输和装卸过程中出现任何形式的损坏。由于包装不当而造成的对产品的任何损坏、损失均由供方承担。2、运输方式：中铁快运或公路快运。3、费用承担：供方承担运输费用。4、免费运送至需方指定现场九、技术服务1、若产品出现质量问题，供货商保证在接故障的传真后，24小时内以书面或口头的方式答复解决办法，如果确实需要人员维修，48小时维修人员到达现场或及时返回公司解决。2、安装调试时间：到货后5个工作日内派工程师到现场安装调试3、技术（操作）培训：提供最少一周以上的免费培训I。
