《钢结构加工制作流程.docx》由会员分享，可在线阅读，更多相关《钢结构加工制作流程.docx（3页珍藏版）》请在第壹文秘上搜索。

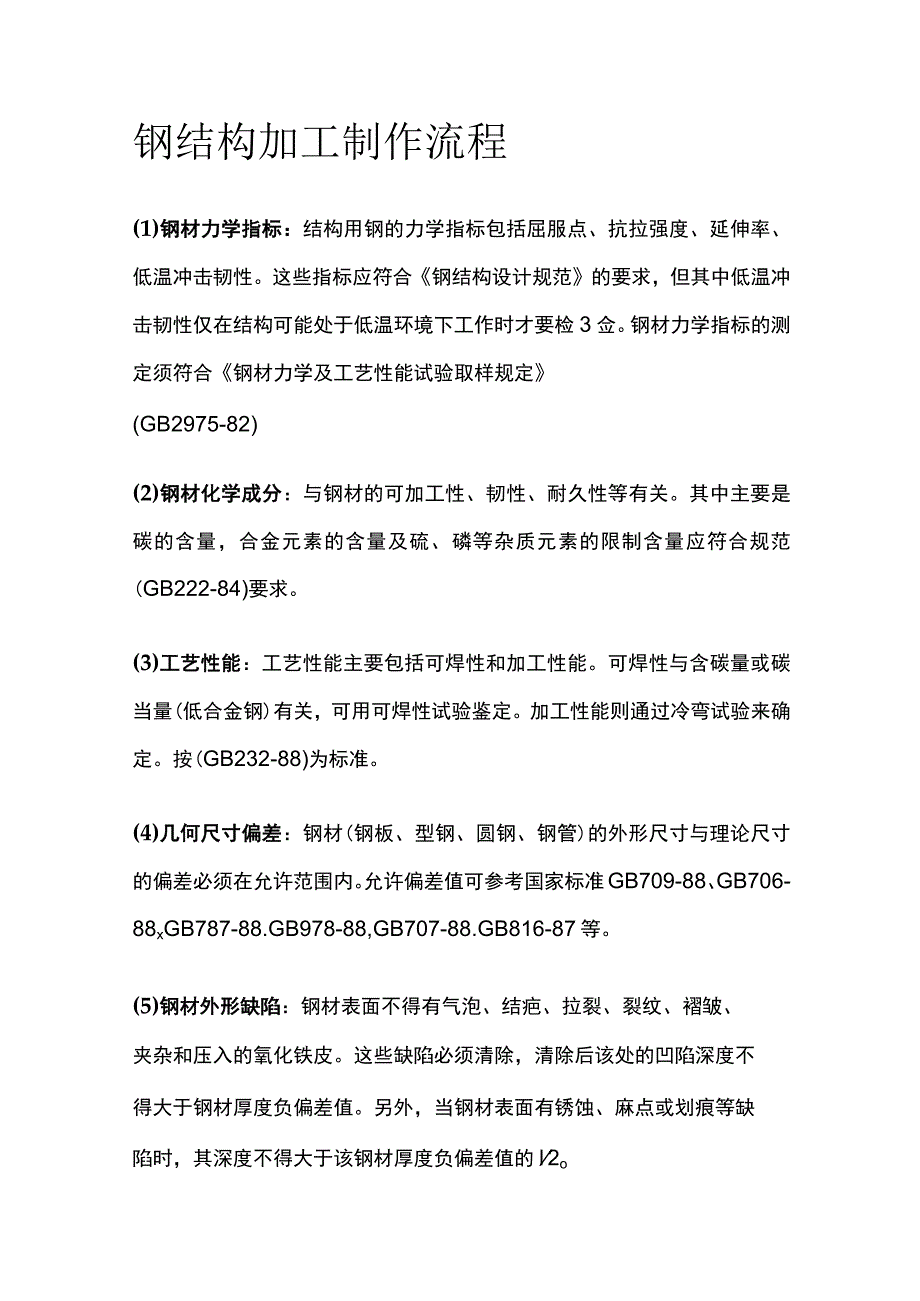

1、钢结构加工制作流程(1)钢材力学指标：结构用钢的力学指标包括屈服点、抗拉强度、延伸率、低温冲击韧性。这些指标应符合钢结构设计规范的要求，但其中低温冲击韧性仅在结构可能处于低温环境下工作时才要检3佥。钢材力学指标的测定须符合钢材力学及工艺性能试验取样规定(GB2975-82)(2)钢材化学成分：与钢材的可加工性、韧性、耐久性等有关。其中主要是碳的含量，合金元素的含量及硫、磷等杂质元素的限制含量应符合规范(GB222-84)要求。(3)工艺性能：工艺性能主要包括可焊性和加工性能。可焊性与含碳量或碳当量(低合金钢)有关，可用可焊性试验鉴定。加工性能则通过冷弯试验来确定。按(GB232-88)为标准。

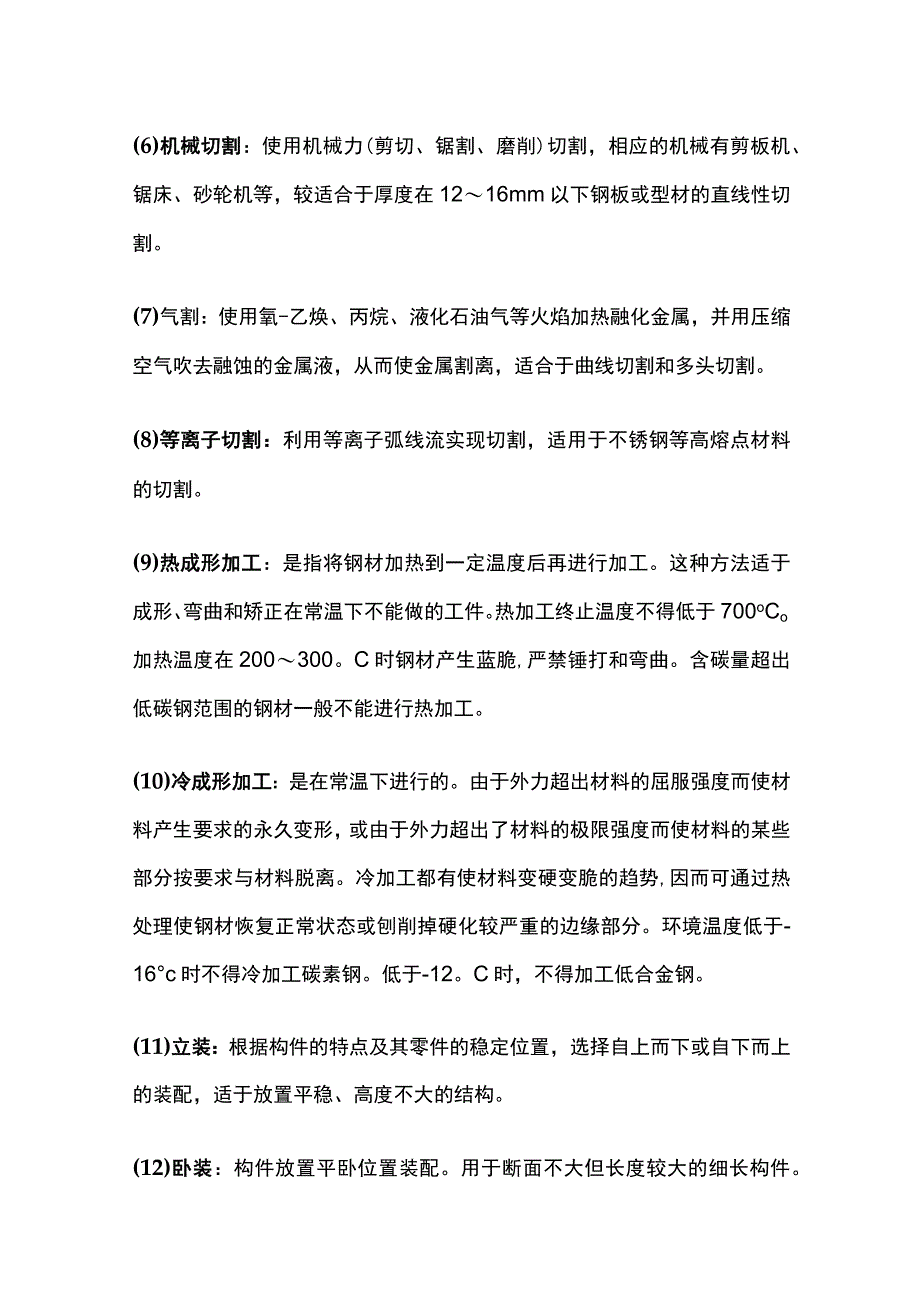

2、(4)几何尺寸偏差：钢材(钢板、型钢、圆钢、钢管)的外形尺寸与理论尺寸的偏差必须在允许范围内。允许偏差值可参考国家标准GB709-88、GB706-88xGB787-88.GB978-88,GB707-88.GB816-87等。(5)钢材外形缺陷：钢材表面不得有气泡、结疤、拉裂、裂纹、褶皱、夹杂和压入的氧化铁皮。这些缺陷必须清除，清除后该处的凹陷深度不得大于钢材厚度负偏差值。另外，当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的l2o(6)机械切割：使用机械力(剪切、锯割、磨削)切割，相应的机械有剪板机、锯床、砂轮机等，较适合于厚度在1216mm以下钢板或型材的直线性切
3、割。(7)气割：使用氧-乙焕、丙烷、液化石油气等火焰加热融化金属，并用压缩空气吹去融蚀的金属液，从而使金属割离，适合于曲线切割和多头切割。(8)等离子切割：利用等离子弧线流实现切割，适用于不锈钢等高熔点材料的切割。(9)热成形加工：是指将钢材加热到一定温度后再进行加工。这种方法适于成形、弯曲和矫正在常温下不能做的工件。热加工终止温度不得低于700oCo加热温度在200300。C时钢材产生蓝脆,严禁锤打和弯曲。含碳量超出低碳钢范围的钢材一般不能进行热加工。(10)冷成形加工：是在常温下进行的。由于外力超出材料的屈服强度而使材料产生要求的永久变形，或由于外力超出了材料的极限强度而使材料的某些部分按

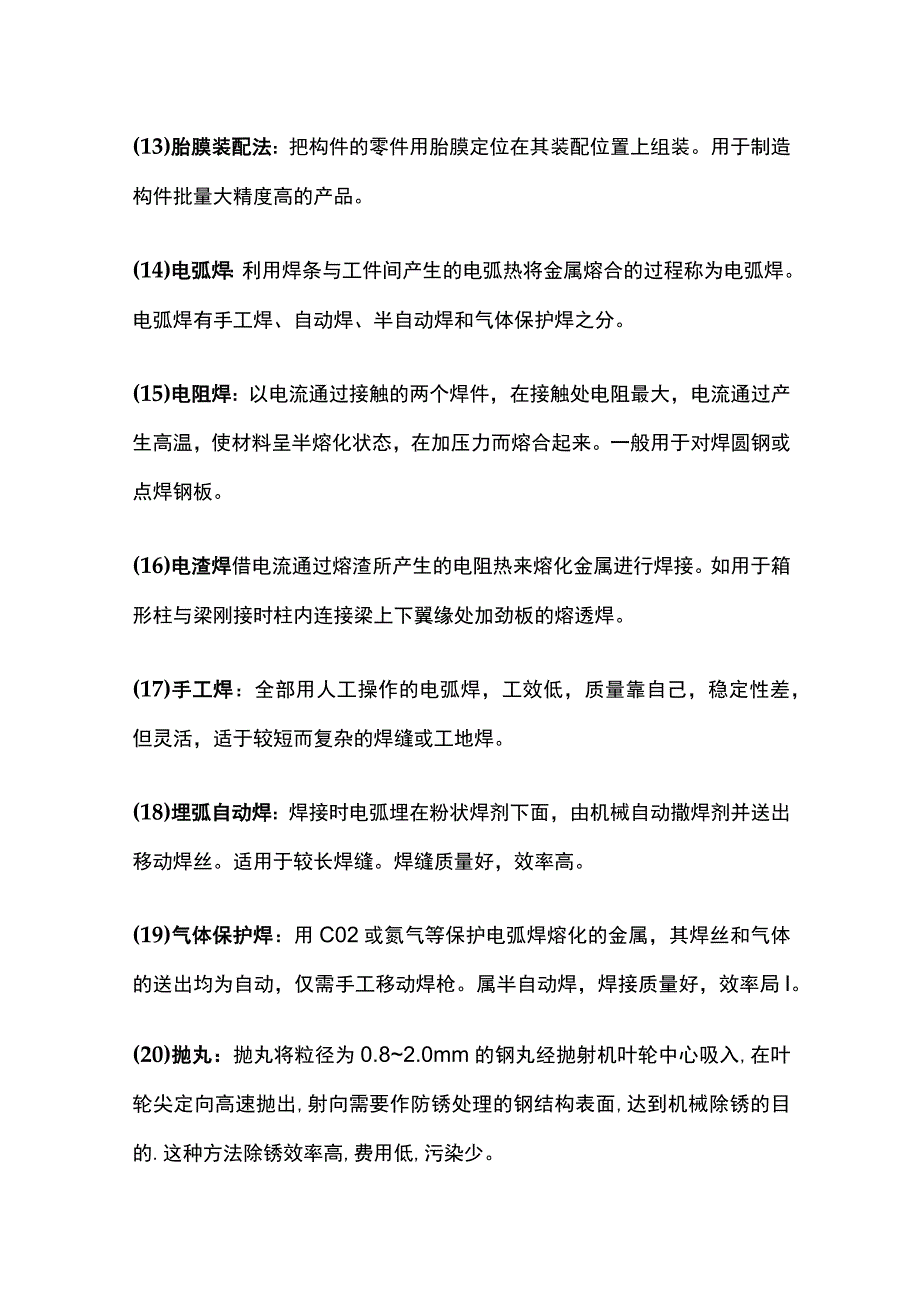

4、要求与材料脱离。冷加工都有使材料变硬变脆的趋势,因而可通过热处理使钢材恢复正常状态或刨削掉硬化较严重的边缘部分。环境温度低于-16c时不得冷加工碳素钢。低于-12。C时，不得加工低合金钢。(11)立装：根据构件的特点及其零件的稳定位置，选择自上而下或自下而上的装配，适于放置平稳、高度不大的结构。(12)卧装：构件放置平卧位置装配。用于断面不大但长度较大的细长构件。(13)胎膜装配法：把构件的零件用胎膜定位在其装配位置上组装。用于制造构件批量大精度高的产品。(14)电弧焊：利用焊条与工件间产生的电弧热将金属熔合的过程称为电弧焊。电弧焊有手工焊、自动焊、半自动焊和气体保护焊之分。(15)电阻焊：以
5、电流通过接触的两个焊件，在接触处电阻最大，电流通过产生高温，使材料呈半熔化状态，在加压力而熔合起来。一般用于对焊圆钢或点焊钢板。(16)电渣焊借电流通过熔渣所产生的电阻热来熔化金属进行焊接。如用于箱形柱与梁刚接时柱内连接梁上下翼缘处加劲板的熔透焊。(17)手工焊：全部用人工操作的电弧焊，工效低，质量靠自己，稳定性差，但灵活，适于较短而复杂的焊缝或工地焊。(18)埋弧自动焊：焊接时电弧埋在粉状焊剂下面，由机械自动撒焊剂并送出移动焊丝。适用于较长焊缝。焊缝质量好，效率高。(19)气体保护焊：用C02或氮气等保护电弧焊熔化的金属，其焊丝和气体的送出均为自动，仅需手工移动焊枪。属半自动焊，焊接质量好，效率局I。(20)抛丸：抛丸将粒径为0.82.0mm的钢丸经抛射机叶轮中心吸入,在叶轮尖定向高速抛出,射向需要作防锈处理的钢结构表面,达到机械除锈的目的.这种方法除锈效率高,费用低,污染少。
