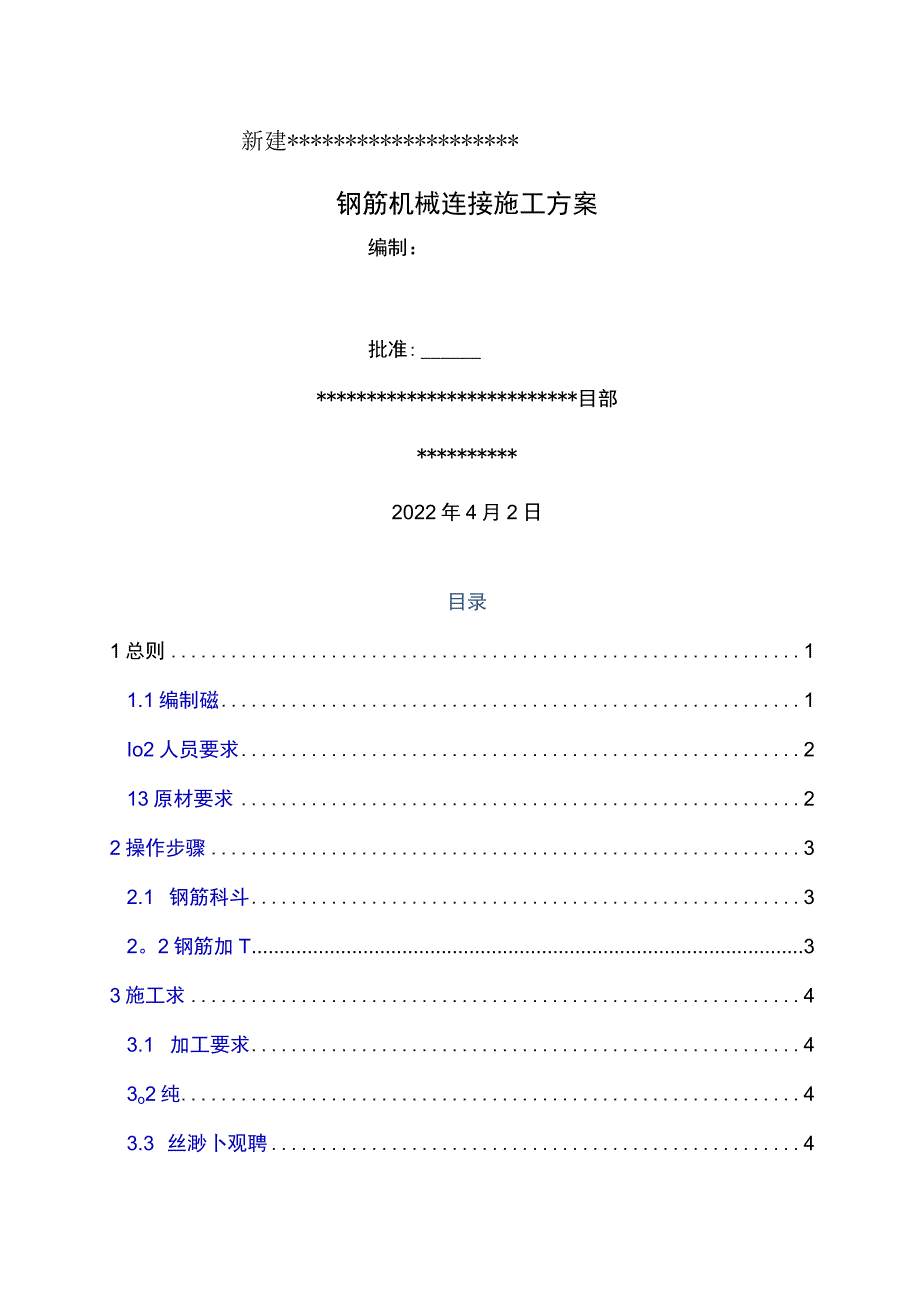

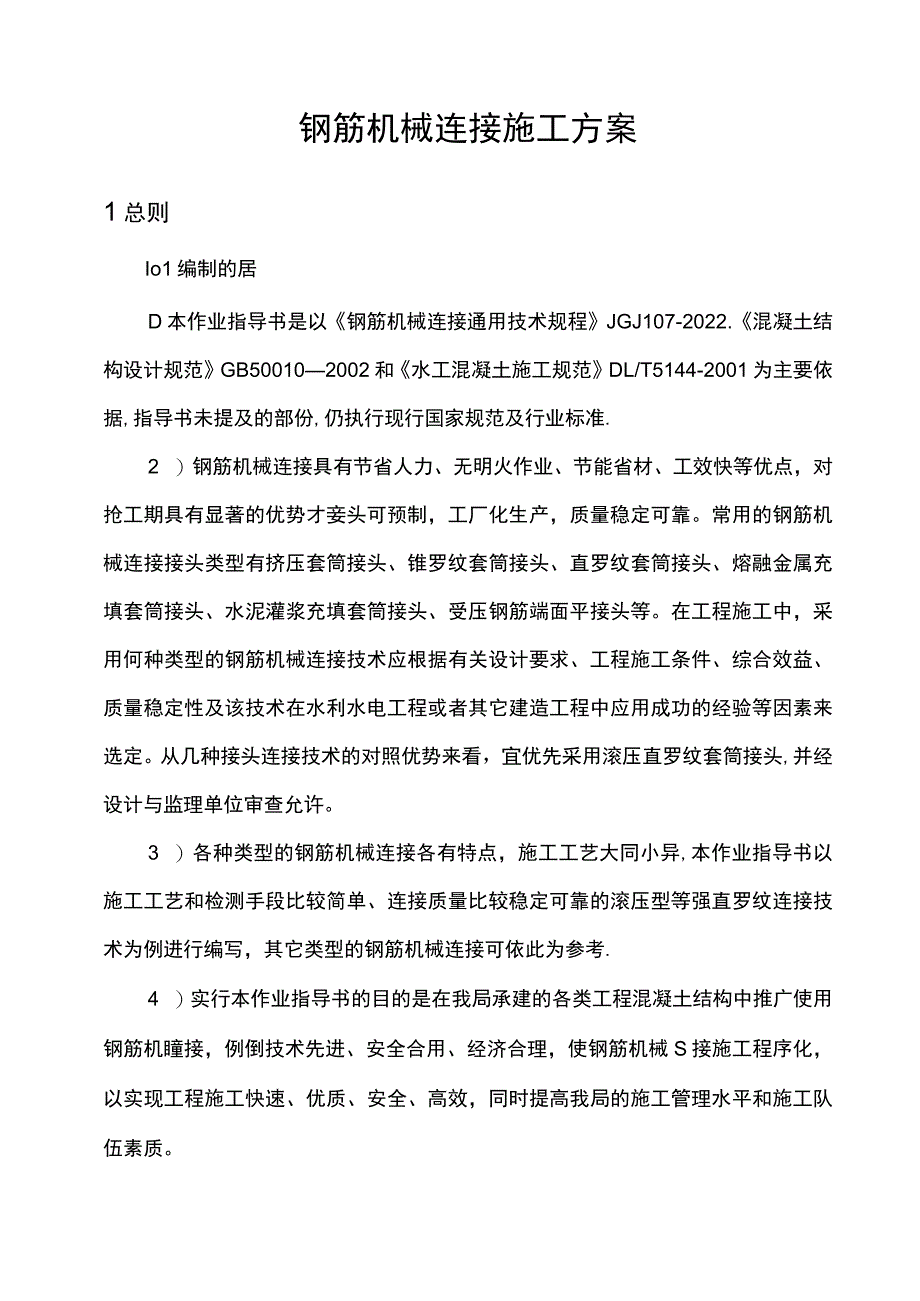

1、新建*钢筋机械连接施工方案编制：批准:*目部*2022年4月2日目录1总则11.1编制磁1Io2人员要求213原材要求22操作步骤32.1 钢筋科斗32。2钢筋加T33施工求43.1 加工要求43o2纯43.3 丝渺卜观聘43.4 直罗纹钢筋接头的安装质量44三jjiBW555MT验示儆内容65o1接头等级的选定65.2搭接要求66试件76.1工受佥验77心及环腿求10钢筋机械连接施工方案1总则Io1编制的居D本作业指导书是以钢筋机械连接通用技术规程JGJ107-2022.混凝土结构设计规范GB500102002和水工混凝土施工规范DL/T5144-2001为主要依据,指导书未提及的部份,仍执
2、行现行国家规范及行业标准.2 ）钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显著的优势才妾头可预制，工厂化生产，质量稳定可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥罗纹套筒接头、直罗纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或者其它建造工程中应用成功的经验等因素来选定。从几种接头连接技术的对照优势来看，宜优先采用滚压直罗纹套筒接头,并经设计与监理单位审查允许。3 ）各种类型的钢筋机械连接各有特点，施工工艺
3、大同小异,本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直罗纹连接技术为例进行编写，其它类型的钢筋机械连接可依此为参考.4 ）实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机瞳接，例倒技术先进、安全合用、经济合理，使钢筋机械S接施工程序化，以实现工程施工快速、优质、安全、高效，同时提高我局的施工管理水平和施工队伍素质。5 ）在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者,应按我局的有关规章制度视其情节和严重程度赋予罚款及行政处罚.Io2要求加工钢筋技术人员必须按该技术交底进行培训，经考核合格后方可进行上岗操作
4、，人员应相对稳定。6 .3原材要求Io3o1钢筋原材所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。（每批数量不得大于60t）o其中,外观检则中，重点检查钢筋表面不得浮现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任选两根钢筋,对其母材质物理性能分别做拉伸和冷弯实验。实验合格之后才干使用。严禁使用不符合要求的原材。7 .3o2连接套（套筒）钢筋连接直罗纹套筒为定型产品。套筒母材质为45#钢,每批套筒进场时须核实其产品合格证
5、,两端有保护套进行保护，经进场质检员复核合格后方可用于施工，钢筋直罗纹加工必须有检验记录。按照钢筋连接技术规程JGJ1072022之相关要求，使用前分别对每种形式、级别、规格的连接接头进行型式检验.2操作步骤2.1钢筋下料钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，不许有马蹄形活翘曲，严禁用剪断机剪断或者用气割切割下料。2o2钢筋力口T2.2.1开车前准备检查电源及滚压机床安装是否水平，向机床中的减速机注入润滑油,向冷却液箱中注入足量的水溶性切削液。2.202试车接通电源检查滚压头旋转方向，当面对滚压头时，滚压头应逆时针方向旋转，检查冷却液泵的旋转方向，冷却液应供应充足，回水通畅
6、。2.2.3滚压机调整安装与待加工钢筋规格相同的滚压头及调整行程块位置的准确性。2。2.4酢口工在定心夹钳内夹卡钢筋，钢筋的轴向装卡位置与滚压头端面平齐，误差应不大于4mm,启动冷却泵及主轴开关,加工中手动沿逆时针转动进给手柄,使滑台向钢筋的方向进给，此时用力应均匀，速度应适中。当钢筋咬合后松开进给手柄。此时，滑台可自动进给彳寺滑台碰限位行程块后，自动住手约3秒后滚压头反转，钢筋从滚压头中退出，手动将滑台退回原位,既完成一个钢筋直罗纹丝头的加工。加工中必须使用冷却切削液，以保证加工质量，减少刀具的磨损。2.2.5钢筋连接连接是用扳手将直罗纹连接套拧松并拔出钢筋连接端得保护帽，同时检查钢筋丝头是
7、否和连接套规格一致,直罗纹牙是否完好无损、清洁,如发现杂物或者锈蚀时用铁刷清除干净，然后用扳手或者管钳将直罗纹连接套与一端钢筋拧到位,再将另一端钢筋与连接套拧到位。2o2.6谢新意图：2.2.7钢筋机械连接施工工艺流程钢筋机械连接施工工艺流程图如下：3施工质量要求3。1加工三求3o1.1钢筋示意图见下：3。2丝头加！质量1）用专用的环规检验直罗纹头的有效长度及罗纹中径，如有不符合JGJ107-2022加工质量要求（见后）的丝头必须切断重新加工.2）对加工好的直罗纹丝头,检查人员按10%进行外观检查.合格率不得小于95%o合格后方可使用.3o3丝头外观质量目测牙形要饱满，牙顶宽超过0.75mm,
8、秃牙部份累计长度不超过1/2罗纹周长。3o4直罗纹钢筋接头的安装质量3.4o1直罗纹钢筋接头的安装质量要求1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露罗纹不宜超过2p;2）安装后应用扭力扳手校核拧紧扭矩,拧紧扭矩值应符合下表的规定；直罗纹接头安装时的最小拧紧扭矩值钢筋直径（mm）1618202225283236-40拧紧扭矩（Nm）1002002603203603。4o2套筒质量要求1）套筒表面无裂纹，螺牙饱满，无其他缺陷；2）牙形规检查合格，用直罗纹塞规检查其尺寸精度；3）各种型号和规格的套筒外表面，必须有明显的钢筋级别及规格标记.若套筒为异径的
9、则应在两端分别作出相应的钢筋级别和直径；4）套筒两端头的孔必须用塑料盖封上,以保持内部洁净,干燥防锈。4施工注意事项1）钢筋在起丝端头必须保证断面平齐,严禁用剪断机剪或者气割下料。2）采用罗纹套筒连接时，设置在同一构件中纵向受力钢筋的接头相互错开,钢筋机械连接区段长度按35d计算（d为被连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率不宜超过50%o3）在丝头加工时加工头牙形、螺距必须与连接套的牙形、螺距一或滚轧钢筋直罗纹时，应采用水溶性切削润油液，当气温低于0。C时，应掺入15%-20%的亚硝酸钠.不得使用机油代替或者不加润油液直接滚压丝头。4）加
10、工过程中，机床保护接地线必须安装完备，确保人身安全。5 ）对检查合格后的丝头必须加以保护，将钢筋一端丝头应戴上保护帽，另一端拧上连接套，并按规格、长度分类堆码,堆码时必须按要求下垫上盖,不得使钢筋丝头受到污染或者破坏。6 ）钢筋连接时，被连接的钢筋端面要顶紧，并处于连接套的中间位置,偏差利导大于一道螂目连接套要保证套内丝扣赶紧、无损。5施工验收标准及内容5.1接头等级的选定结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。接头等级的选定应符合下列规定：1）混凝土结构中要求充分发挥钢筋强度或者对延性要求高的部位应优先选用11级接头.当在同一连接区段内必须实施IO0%钢筋接头的连接时，应采用1
11、级接头。2 ）混凝土结构中钢筋应力较高但对延性要求不高的部位可采用11I级接头。钢筋连接件的混凝土保护层厚度应满足设计要求，同时符合现行国家标准混凝土结构设计规范（GB50010）中受力钢筋的混凝土保护层最小厚度的规定，且不得小于15mmo连接件之间的横向净距不宜小于25mm.5。2搭?睡求结构构件中纵向受力钢筋的接头宜相互错开。钢筋机械连接的连接区段长度应按35d计算。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合下列规定：1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时,在同一连接区段内In级接头的接头百分率不应
12、大于25%,11级接头的接头百分率不应大于50%。2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用11级接头或者I级接头,且接头百分率不应大于50%.3 ）受拉钢筋应力较小部位或者纵向受压钢筋，接头百分率可不受限制。4 ）对直接承受动力荷载的结构构件，接头百分率不应大于50%.3、当对具有钢筋接头的构件进行试验并取得可靠数据时，接头的应用范围可根据工程实际情况进行调整。6试件6.1 工艺检验1）钢筋连接开始前及施工中，要对每批钢筋进行接头工艺试验，工艺检验要符合以下规定：（1）每种接头钢筋接头试件不小于3根;（2）每根试件的抗拉强度和3根接头试件的残存变形的平均值
13、均应符合以下规程规定：I级、11级、In级接头的抗拉强度必须符合表1的规定。接头的抗拉强度接头等级I级11级In级抗拉强度fmstfstk或者fmstlIOfstk断于钢筋断于接头fmstfstkfmst1.25fstkI级、11级、In级接头的变形性能应符合下表2的规定。表2接头的变形性能接头等级I级II级HI级单向拉伸残存变形mmu00.10(d32)u00.14(d32)u0014(d32)u00.16(d32)u0014(d32)u00o16(d32)最大力总伸长率/%Asgt60Asgt6.0Asgt30高应力反复拉压残存变形mmu2003u200.3u2003大变形反复拉压残存变形
14、mmu403且u80.6u40.3且u80.6u40.6注:当频遇荷载组合下，构件中钢筋应力明显高于0。6fyk时,设计部门可对单向拉伸残存变形UO的加载峰值提出调整要求.Asgt-接头试件的最大力总伸长率；d钢筋公称直径；fyk钢筋屈服强度标准值；fstk一钢筋抗拉强度标准值；fmst接头试件实测抗拉强度；u接头试件加载至0。6fyk并卸载后在规定标距内的残存变形；u20接头试件按本规程附录A加载制度经高应力反复拉压20次后的残余变形；u4-接头试件按本规程附录A加载制度经大变形反复拉压4次后的残存变形；u8-接头试件按本规程附录A加载制度经大变形反复拉压8次后的残存变形；yk-钢筋应力为屈服强度标准值时的应变。2 ）第一次工艺检验中1根试件抗拉强度或者3根试件的残存变形平均值不合格时,允许再抽3根试件进行复检，复检仍不合格时判为工艺检验不合格。3 ）接头安装前应检查连接件产品合格证及套筒表面生产批号标识；产品合格证应包括合用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。4）现场检验应按本规程进行接头的抗拉强度试验,加工和安装质量检验;对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。5）接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同攀氏同型式、
