1、防、排烟、通风空调风管设置要求汇总1.防排烟管道以及一般通风空调管道除特殊说明外，均采用镀锌钢板制作，镀锌钢板厚度按下表选用注：微压系统：管内正压P-125Pa;低压系统：125PaP（营内正压）500Pa,-500PaP（管内负压）-125Pa,中压系统：50OPa-P（管内正压）1500Pa,-1000PaP（管内负压）-50OPa,高压系统：1500PaP（管内正压）2500Par2000PaP（管内负压）-100OPa.1）防排烟系统风管钢板厚度按高压系统选择.2）厨房排油烟管道采用L5mm厚不锈钢板焊接制作，土建排油烟管井要求内衬Lomm厚不锈钢板焊接连接。2、有耐火极限要求的风管的

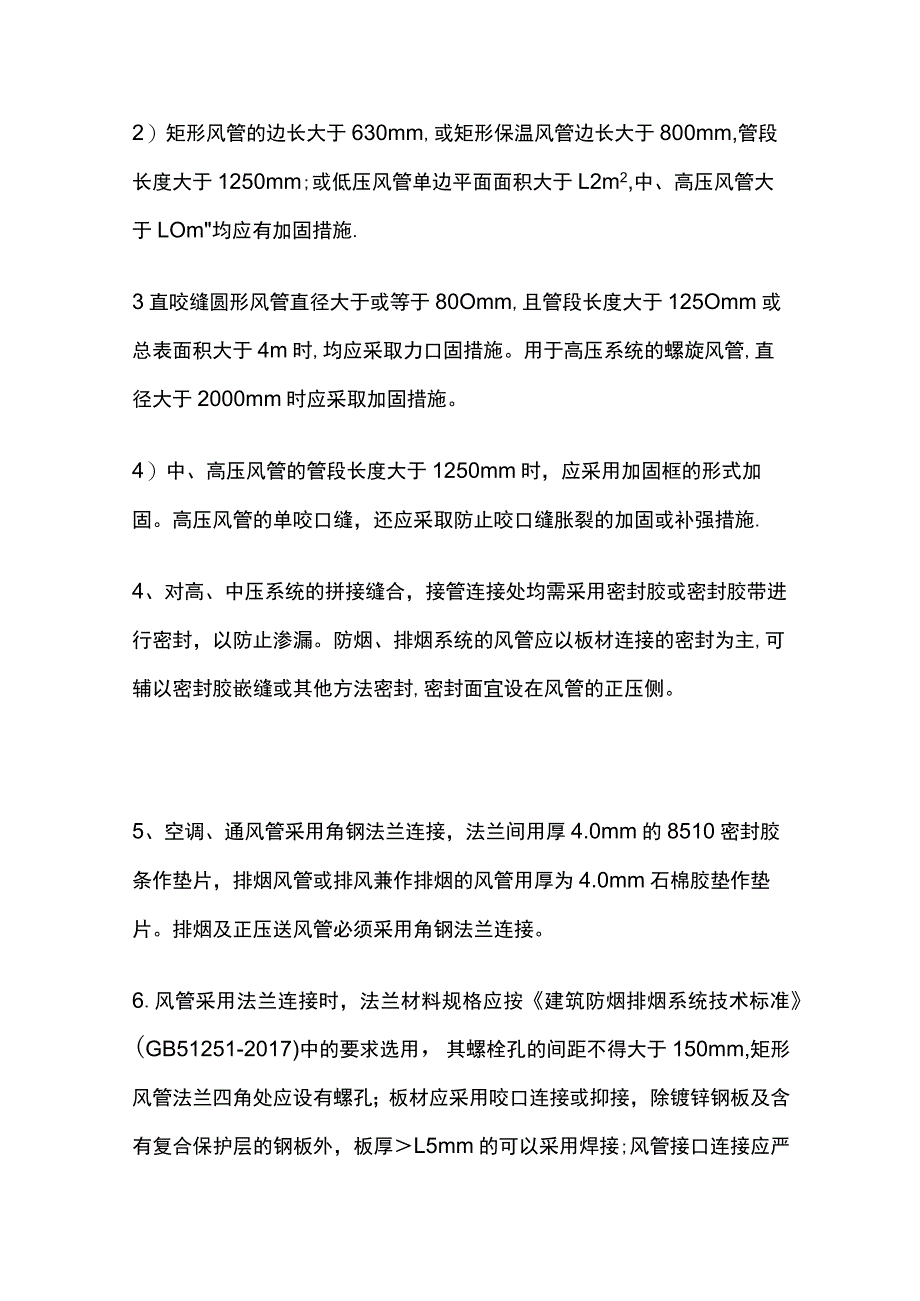

2、本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准的规定.3、风管加固应符合下列规定:1）风管可采用管内或管外加固、管壁压制加强筋等形式进行加固，矩形风管加固件宜采用角钢、轻钢型材或钢板折叠；圆形风管加固件宜采用角钢.2）矩形风管的边长大于630mm,或矩形保温风管边长大于800mm,管段长度大于1250mm;或低压风管单边平面面积大于L2m2,中、高压风管大于LOm均应有加固措施.3直咬缝圆形风管直径大于或等于80Omm,且管段长度大于125Omm或总表面积大于4m时,均应采取力口固措施。用于高压系统的螺旋风管,直径大于2000mm时
3、应采取加固措施。4）中、高压风管的管段长度大于1250mm时，应采用加固框的形式加固。高压风管的单咬口缝，还应采取防止咬口缝胀裂的加固或补强措施.4、对高、中压系统的拼接缝合，接管连接处均需采用密封胶或密封胶带进行密封，以防止渗漏。防烟、排烟系统的风管应以板材连接的密封为主,可辅以密封胶嵌缝或其他方法密封,密封面宜设在风管的正压侧。5、空调、通风管采用角钢法兰连接，法兰间用厚4.0mm的8510密封胶条作垫片，排烟风管或排风兼作排烟的风管用厚为4.0mm石棉胶垫作垫片。排烟及正压送风管必须采用角钢法兰连接。6.风管采用法兰连接时，法兰材料规格应按建筑防烟排烟系统技术标准(GB51251-201

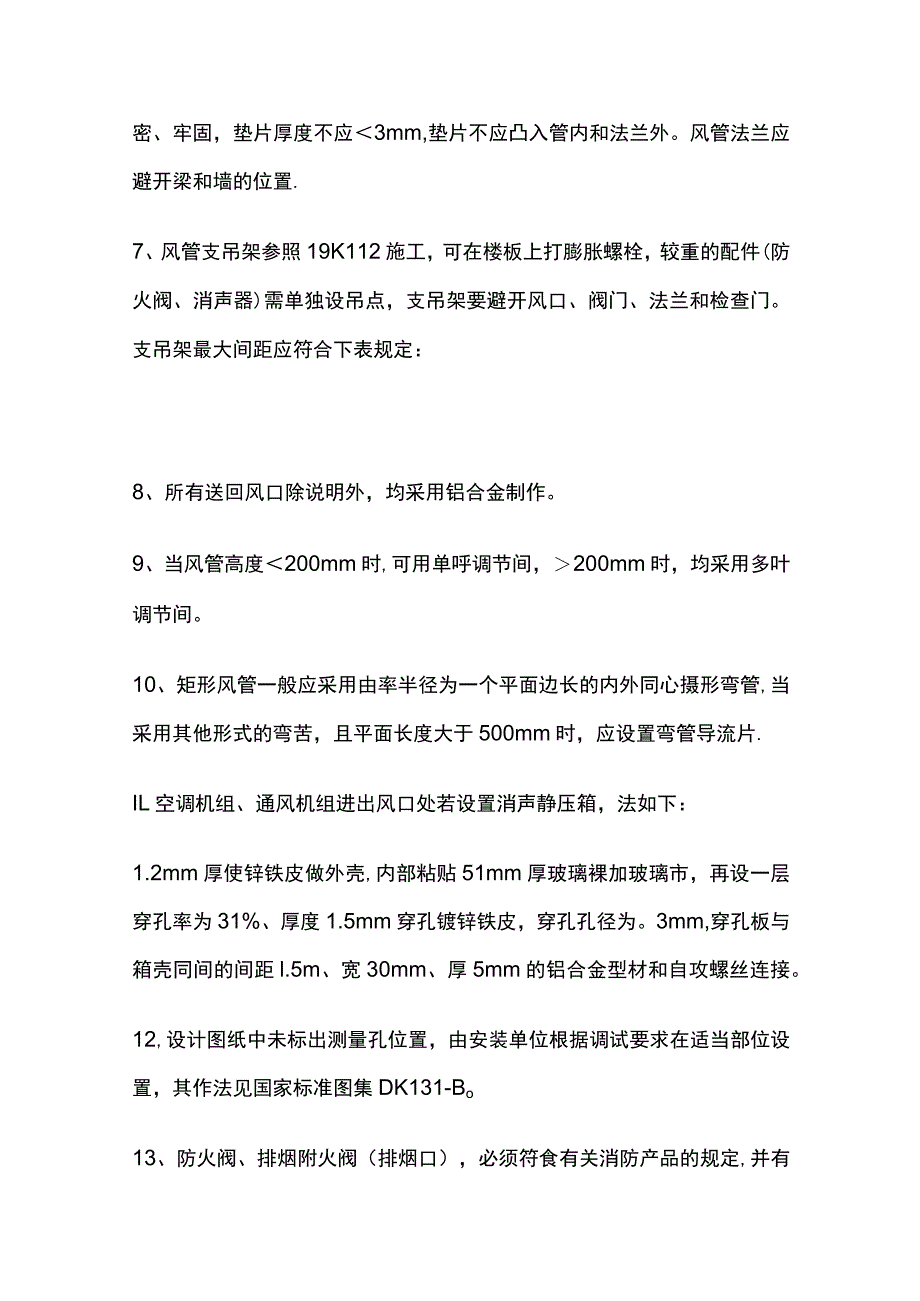

4、7)中的要求选用，其螺栓孔的间距不得大于150mm,矩形风管法兰四角处应设有螺孔；板材应采用咬口连接或抑接，除镀锌钢板及含有复合保护层的钢板外，板厚L5mm的可以采用焊接;风管接口连接应严密、牢固，垫片厚度不应3mm,垫片不应凸入管内和法兰外。风管法兰应避开梁和墙的位置.7、风管支吊架参照19K112施工，可在楼板上打膨胀螺栓，较重的配件(防火阀、消声器)需单独设吊点，支吊架要避开风口、阀门、法兰和检查门。支吊架最大间距应符合下表规定：8、所有送回风口除说明外，均采用铝合金制作。9、当风管高度200mm时,可用单呼调节间，200mm时，均采用多叶调节间。10、矩形风管一般应采用由率半径为一个平
5、面边长的内外同心摄形弯管,当采用其他形式的弯苦，且平面长度大于500mm时，应设置弯管导流片.IL空调机组、通风机组进出风口处若设置消声静压箱，法如下：1.2mm厚使锌铁皮做外壳,内部粘贴51mm厚玻璃裸加玻璃市，再设一层穿孔率为31%、厚度1.5mm穿孔镀锌铁皮，穿孔孔径为。3mm,穿孔板与箱壳同间的间距l.5m、宽30mm、厚5mm的铝合金型材和自攻螺丝连接。12,设计图纸中未标出测量孔位置，由安装单位根据调试要求在适当部位设置，其作法见国家标准图集DK131-Bo13、防火阀、排烟附火阀（排烟口），必须符食有关消防产品的规定,并有相应的产品合格证明文件，手动开启应灵活、关闭可靠严密，驱动
6、装置动作应可靠，在最大工作压力下工作正常.14o边长（直径）大于或等于630mm的防火阀应设独立的支、吊架，水平安装的边长（直径）大于200mm的风阀等部件与非金属风管连接时，应单独设置支、吊架。15、防火阀直设在穿越防火隔墙的气流上游段，阀门应顺气流方向关闭.16、风管穿越防火墙、楼板、坚井壁所装的防火阀应贴墙、贴楼板或贴坚井壁安装，其间距应小于20Omm,否则做防火加强措施，阀门安装位置应有明显标识。17,送风口、排烟阀或排烟口的安装位置应符合标准和设计要求，并应固定牢靠，表面平整、不变形，调节灵活；排烟口距可燃物或可燃构件的距离不应小于1.5mo18、常闭送风口、排烟阀或排烟口的手动开启
7、装置应固定安装在明显可见。影核地面1.3m1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。19、设置在高低压配电房内的金属风管应采取防静电播施：在金属风送上焊接导线连接至房间内等电位联结端子板上。20、拌烟兼排风系统的柔性接头，必须用不燃材料制作，应能在280的环境下连续工作不小于30min.防排烟系统作为独立系统时，风机与风管应采用直接连接，不应加设柔性短管。柔性接头长淀一聚为150-20Omm。设于变形缝的柔性接头其长度比变形缝宽度长15Omm,在柔性接头雨过采用73mm宽镀锌钢板锁边。在接头处禁止变径.消防排烟风机及排烟系统上消声器等阀件应能在280。C的环
8、境下连续工作不小于30min.穿墙风管套管级封堵21.安装完毕的风管必须通过工艺性检测或验证，其强度和严密性要求应符合设计要求或相关规范要求，并形成监理工程师签证认可的漏光或漏风量松测记录。22、风管穿过防火隔墙，楼板和防火墙时,应采用厚度为2mm的镀锌钢板制作，参国标图集防排烟系统设备及附件选用及安装07K103-2中一防火风管说明章节。23、控烟垂壁的型号、规格、下垂长度和安装位置应符合设计要求，活动挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm,由两块以上的挡烟垂帝组成的连续性挡烟垂壁，各块之间不应有效隙，搭接宽度不应小于IoOmm,活动挡烟垂璧的手动操作按钮应固定安装在距楼地面L
9、3m-L5m之间便于操作、明现可见处。24、排烟窗的型号、规格和安装位置应符合设计要求，安装应牢固、可靠，符合有关门窗施工经收规范要求，并应开启、关闭灵活，手动开启机构或按钮应固定安装在距楼地面L3m-L5m之间便于操作、明显可见处，自动排烟窗手动装置的安装应符合设计和产品技术文件要求，并应灵活、可靠。25、风机的型号、规格应符合设计规定，其出口方向应正确，排烟风机的出口与加压送风机的进口之间的距离应符合设计要求（水平不小于20m,垂直方向不小于6m）o26、防烟、排烟风机应设在混凝土或钢架基础上,且不应设置减振装置，若排烟系统与通风空调系统共用且需要设置减振装置时，不应使用橡胶减振装置。27、防防、排烟风机吊装时，支吊架应焊接牢固、安装可靠，其结构形式和外形尺寸应符合设计或设备技术文件要求。28、通风机传动装置的外露部分以及通风机直通大气的进、出口，必须装设防护罩（网）或采取其他安全措施，防虫网采用10目金属网格。29、风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施。风管穿出屋面处应设置防雨装置，且不得参漏。
