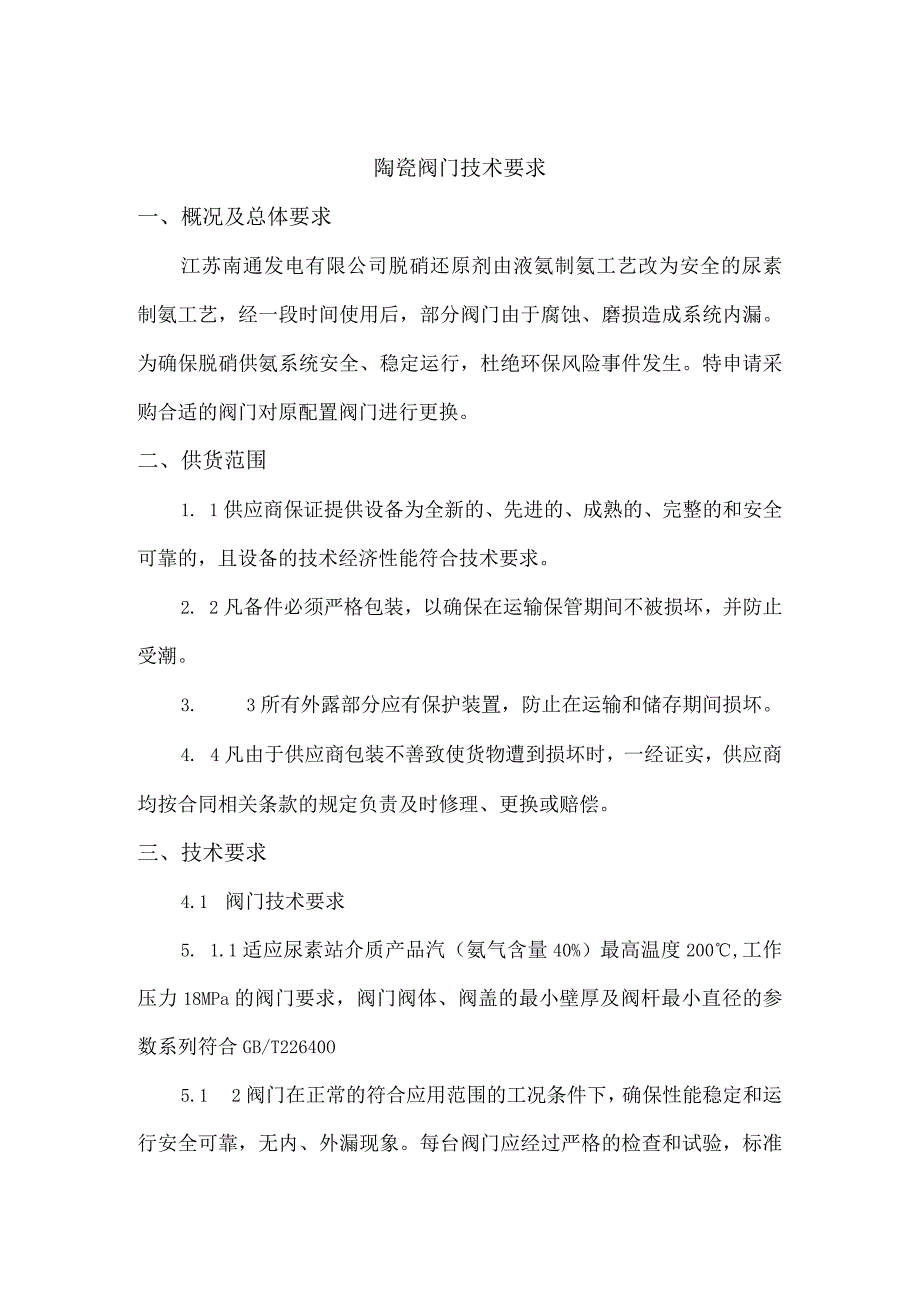

1、陶瓷阀门技术要求一、概况及总体要求江苏南通发电有限公司脱硝还原剂由液氨制氨工艺改为安全的尿素制氨工艺，经一段时间使用后，部分阀门由于腐蚀、磨损造成系统内漏。为确保脱硝供氨系统安全、稳定运行，杜绝环保风险事件发生。特申请采购合适的阀门对原配置阀门进行更换。二、供货范围1. 1供应商保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术要求。2. 2凡备件必须严格包装，以确保在运输保管期间不被损坏，并防止受潮。3. 3所有外露部分应有保护装置，防止在运输和储存期间损坏。4. 4凡由于供应商包装不善致使货物遭到损坏时，一经证实，供应商均按合同相关条款的规定负责及时修理

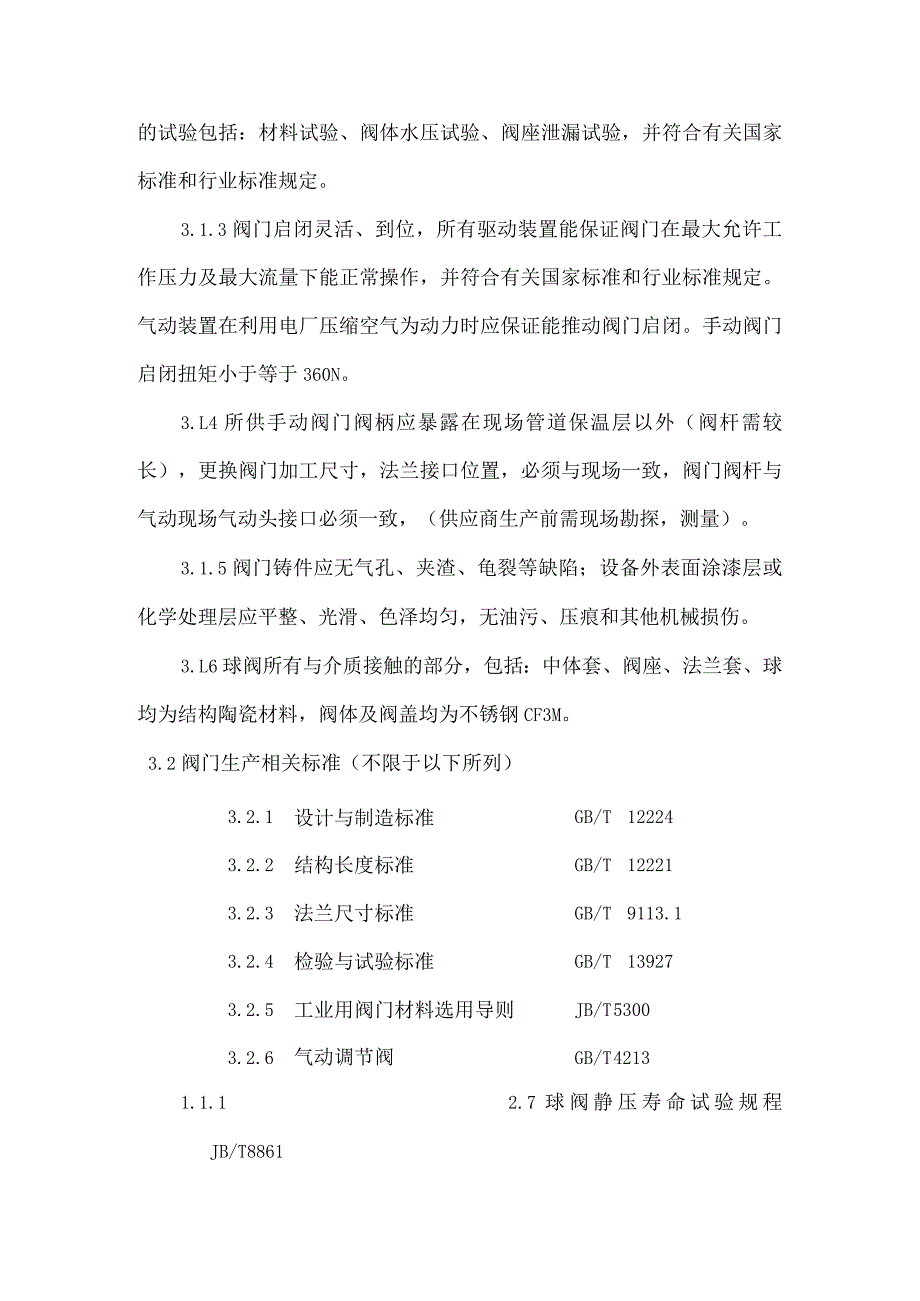

2、、更换或赔偿。三、技术要求4.1 阀门技术要求5. 1.1适应尿素站介质产品汽（氨气含量40%）最高温度200,工作压力18MPa的阀门要求，阀门阀体、阀盖的最小壁厚及阀杆最小直径的参数系列符合GB/T22640O5.1 2阀门在正常的符合应用范围的工况条件下，确保性能稳定和运行安全可靠，无内、外漏现象。每台阀门应经过严格的检查和试验，标准的试验包括：材料试验、阀体水压试验、阀座泄漏试验，并符合有关国家标准和行业标准规定。3.1.3阀门启闭灵活、到位，所有驱动装置能保证阀门在最大允许工作压力及最大流量下能正常操作，并符合有关国家标准和行业标准规定。气动装置在利用电厂压缩空气为动力时应保证能推动
3、阀门启闭。手动阀门启闭扭矩小于等于360N。3.L4所供手动阀门阀柄应暴露在现场管道保温层以外（阀杆需较长），更换阀门加工尺寸，法兰接口位置，必须与现场一致，阀门阀杆与气动现场气动头接口必须一致，（供应商生产前需现场勘探，测量）。3.1.5阀门铸件应无气孔、夹渣、龟裂等缺陷；设备外表面涂漆层或化学处理层应平整、光滑、色泽均匀，无油污、压痕和其他机械损伤。3.L6球阀所有与介质接触的部分，包括：中体套、阀座、法兰套、球均为结构陶瓷材料，阀体及阀盖均为不锈钢CF3M。3.2阀门生产相关标准（不限于以下所列）3.2.1设计与制造标准GB/T122243.2.2结构长度标准GB/T122213.2.3

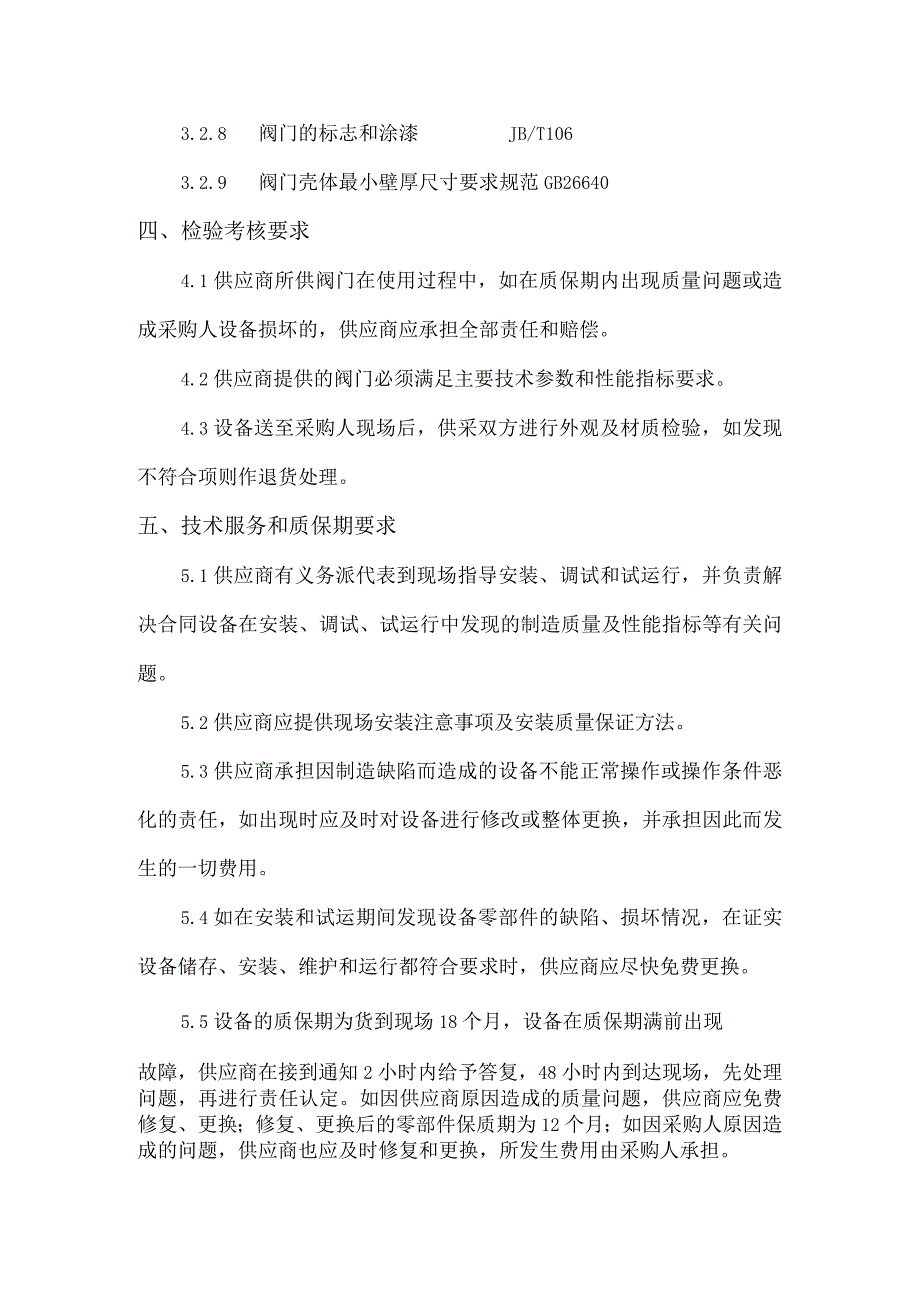

4、法兰尺寸标准GB/T9113.13.2.4检验与试验标准GB/T139273.2.5工业用阀门材料选用导则JB/T53003.2.6气动调节阀GB/T42131.1.1 2.7球阀静压寿命试验规程JB/T88613.2.8 阀门的标志和涂漆JB/T1063.2.9 阀门壳体最小壁厚尺寸要求规范GB26640四、检验考核要求4.1供应商所供阀门在使用过程中，如在质保期内出现质量问题或造成采购人设备损坏的，供应商应承担全部责任和赔偿。4.2供应商提供的阀门必须满足主要技术参数和性能指标要求。4.3设备送至采购人现场后，供采双方进行外观及材质检验，如发现不符合项则作退货处理。五、技术服务和质保期要求
5、5.1供应商有义务派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能指标等有关问题。5.2供应商应提供现场安装注意事项及安装质量保证方法。5.3供应商承担因制造缺陷而造成的设备不能正常操作或操作条件恶化的责任，如出现时应及时对设备进行修改或整体更换，并承担因此而发生的一切费用。5.4如在安装和试运期间发现设备零部件的缺陷、损坏情况，在证实设备储存、安装、维护和运行都符合要求时，供应商应尽快免费更换。5.5设备的质保期为货到现场18个月，设备在质保期满前出现故障，供应商在接到通知2小时内给予答复，48小时内到达现场，先处理问题，再进行责任认定。如因供应商原因造成的质量问题，供应商应免费修复、更换；修复、更换后的零部件保质期为12个月；如因采购人原因造成的问题，供应商也应及时修复和更换，所发生费用由采购人承担。5.6设备质保期后，供应商有义务提供技术支持，且应长期以优惠价格提供。六、供货周期自合同签订后供货期一个月内。七、移交资料清单7.1证明供应的所有设备和材料完全符合本技术要求的说明书；7.2材料试验报告及材料鉴定合格证；7.3非破坏性试验报告；7.4性能测试试验结果报告；7.5产品合格证书；7.6装箱清单；7.7其它常规的出厂随机资料。设备部锅炉点检组2023年2月28日
