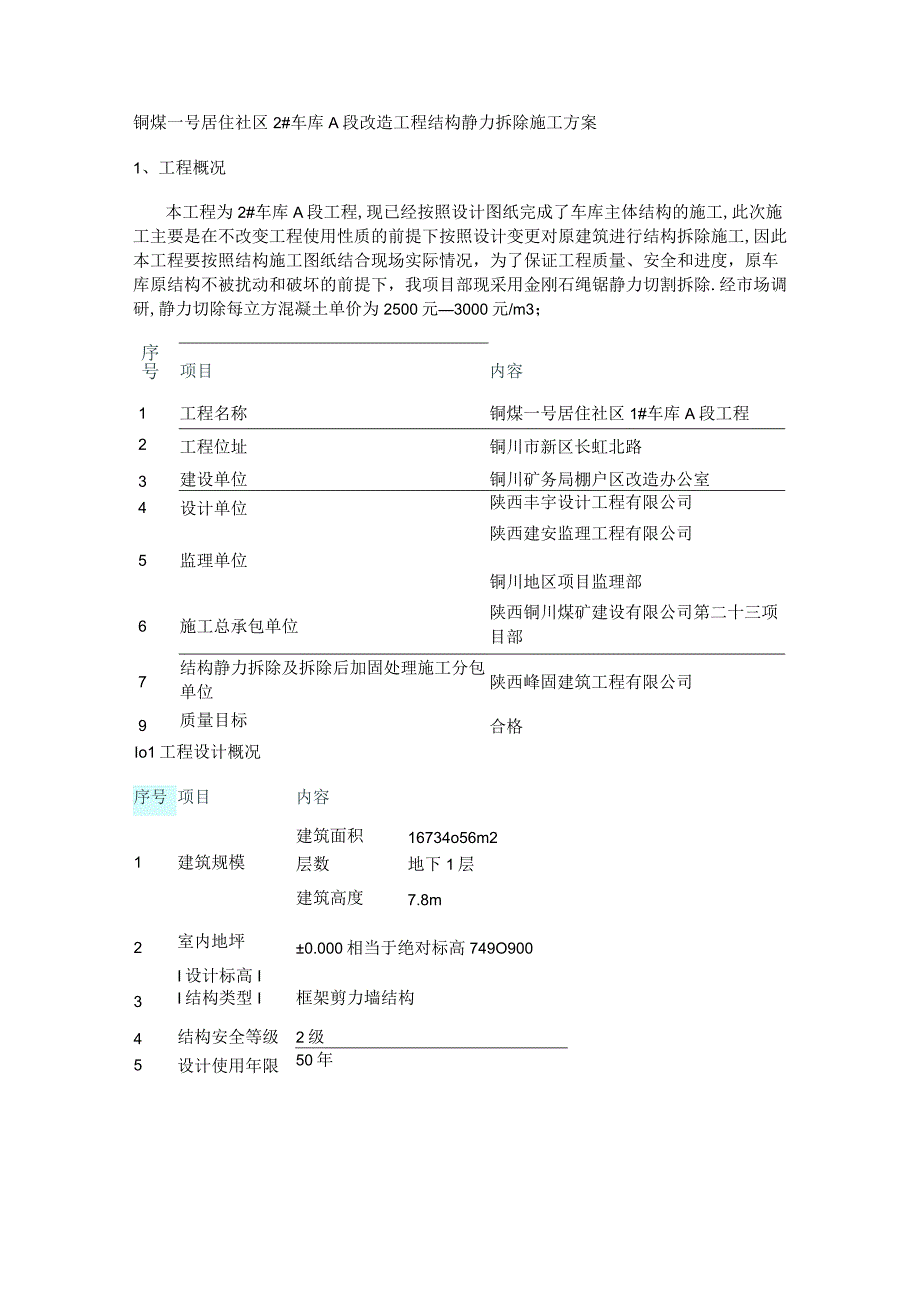

静力切割拆除紧急施工实施方案.docx_第1页
第1页 / 共11页

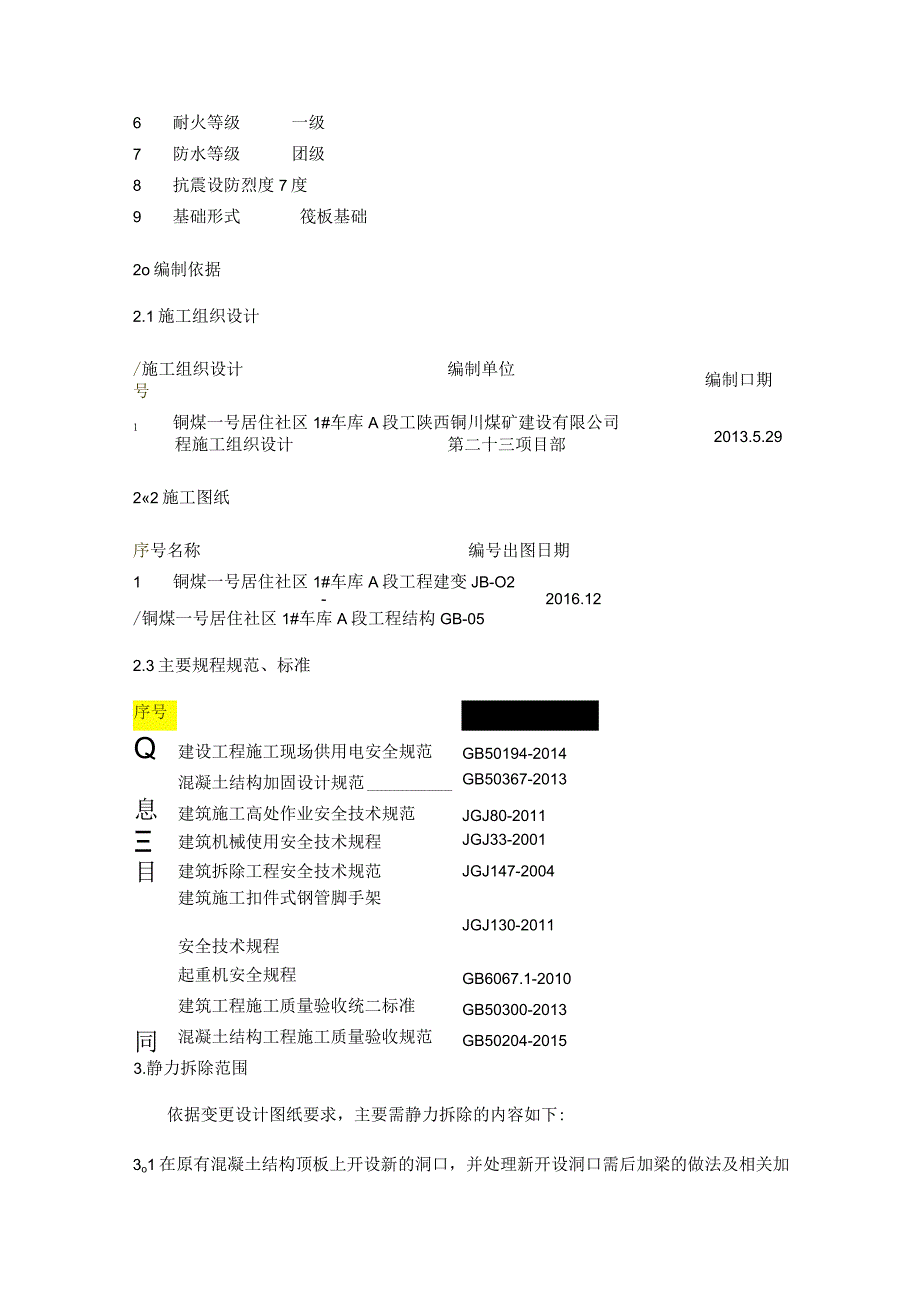

静力切割拆除紧急施工实施方案.docx_第2页
第2页 / 共11页

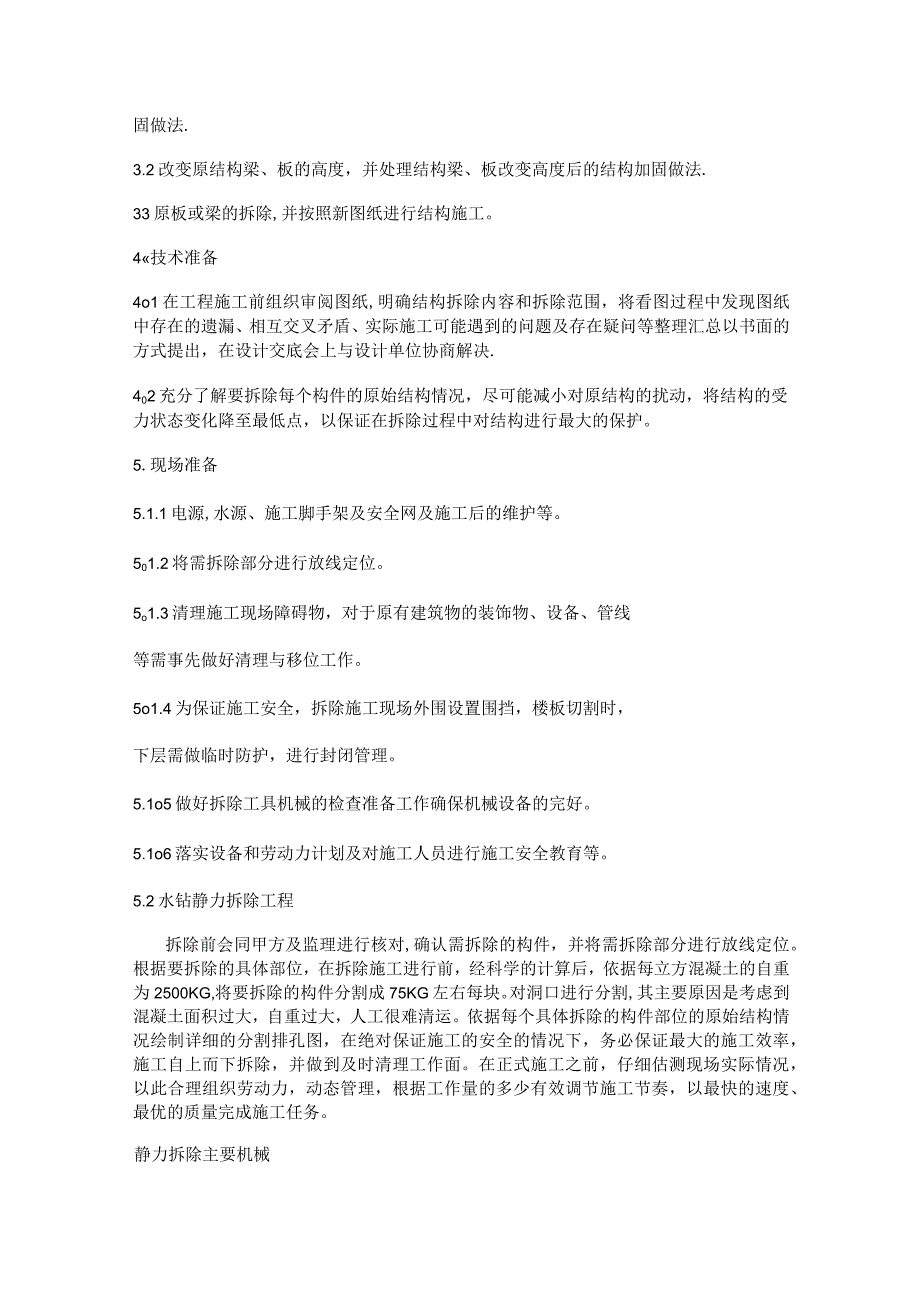

静力切割拆除紧急施工实施方案.docx_第3页
第3页 / 共11页
静力切割拆除紧急施工实施方案.docx_第4页
第4页 / 共11页
静力切割拆除紧急施工实施方案.docx_第5页
第5页 / 共11页
静力切割拆除紧急施工实施方案.docx_第6页
第6页 / 共11页
静力切割拆除紧急施工实施方案.docx_第7页
第7页 / 共11页
静力切割拆除紧急施工实施方案.docx_第8页
第8页 / 共11页
静力切割拆除紧急施工实施方案.docx_第9页
第9页 / 共11页
静力切割拆除紧急施工实施方案.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《静力切割拆除紧急施工实施方案.docx》由会员分享,可在线阅读,更多相关《静力切割拆除紧急施工实施方案.docx(11页珍藏版)》请在第壹文秘上搜索。

1、铜煤一号居住社区2#车库A段改造工程结构静力拆除施工方案1、工程概况本工程为2#车库A段工程,现已经按照设计图纸完成了车库主体结构的施工,此次施工主要是在不改变工程使用性质的前提下按照设计变更对原建筑进行结构拆除施工,因此本工程要按照结构施工图纸结合现场实际情况,为了保证工程质量、安全和进度,原车库原结构不被扰动和破坏的前提下,我项目部现采用金刚石绳锯静力切割拆除.经市场调研,静力切除每立方混凝土单价为2500元3000元/m3;序号项目内容1工程名称铜煤一号居住社区1#车库A段工程2工程位址铜川市新区长虹北路3建设单位铜川矿务局棚户区改造办公室4设计单位陕西丰宇设计工程有限公司5监理单位陕西

2、建安监理工程有限公司铜川地区项目监理部6施工总承包单位陕西铜川煤矿建设有限公司第二十三项目部7结构静力拆除及拆除后加固处理施工分包单位陕西峰固建筑工程有限公司9质量目标合格Io1工程设计概况序号项目内容1建筑规模建筑面积16734o56m2层数地下1层建筑高度7.8m2室内地坪I设计标高I0.000相当于绝对标高749O9003I结构类型I框架剪力墙结构4结构安全等级2级5设计使用年限50年6 耐火等级一级7 防水等级团级8 抗震设防烈度7度9 基础形式筏板基础2o编制依据2.1施工组织设计编制口期2013.5.29/施工组织设计编制单位号1铜煤一号居住社区1#车库A段工陕西铜川煤矿建设有限公

3、司程施工组织设计第二十三项目部22施工图纸序号名称编号出图日期1铜煤一号居住社区1#车库A段工程建变JB-O2-2016.12/铜煤一号居住社区1#车库A段工程结构GB-052.3主要规程规范、标准序号Q建设工程施工现场供用电安全规范GB50194-2014混凝土结构加固设计规范GB50367-2013息建筑施工高处作业安全技术规范JGJ80-2011建筑机械使用安全技术规程JGJ33-2001目建筑拆除工程安全技术规范JGJ147-2004建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011起重机安全规程GB6067.1-2010建筑工程施工质量验收统二标准GB50300-2013同混

4、凝土结构工程施工质量验收规范GB50204-20153.静力拆除范围依据变更设计图纸要求,主要需静力拆除的内容如下:3o1在原有混凝土结构顶板上开设新的洞口,并处理新开设洞口需后加梁的做法及相关加固做法.3.2改变原结构梁、板的高度,并处理结构梁、板改变高度后的结构加固做法.33原板或梁的拆除,并按照新图纸进行结构施工。4技术准备4o1在工程施工前组织审阅图纸,明确结构拆除内容和拆除范围,将看图过程中发现图纸中存在的遗漏、相互交叉矛盾、实际施工可能遇到的问题及存在疑问等整理汇总以书面的方式提出,在设计交底会上与设计单位协商解决.402充分了解要拆除每个构件的原始结构情况,尽可能减小对原结构的扰

5、动,将结构的受力状态变化降至最低点,以保证在拆除过程中对结构进行最大的保护。5.现场准备5.1.1电源,水源、施工脚手架及安全网及施工后的维护等。501.2将需拆除部分进行放线定位。5o1.3清理施工现场障碍物,对于原有建筑物的装饰物、设备、管线等需事先做好清理与移位工作。5o1.4为保证施工安全,拆除施工现场外围设置围挡,楼板切割时,下层需做临时防护,进行封闭管理。5.1o5做好拆除工具机械的检查准备工作确保机械设备的完好。5.1o6落实设备和劳动力计划及对施工人员进行施工安全教育等。5.2水钻静力拆除工程拆除前会同甲方及监理进行核对,确认需拆除的构件,并将需拆除部分进行放线定位。根据要拆除

6、的具体部位,在拆除施工进行前,经科学的计算后,依据每立方混凝土的自重为2500KG,将要拆除的构件分割成75KG左右每块。对洞口进行分割,其主要原因是考虑到混凝土面积过大,自重过大,人工很难清运。依据每个具体拆除的构件部位的原始结构情况绘制详细的分割排孔图,在绝对保证施工的安全的情况下,务必保证最大的施工效率,施工自上而下拆除,并做到及时清理工作面。在正式施工之前,仔细估测现场实际情况,以此合理组织劳动力,动态管理,根据工作量的多少有效调节施工节奏,以最快的速度、最优的质量完成施工任务。静力拆除主要机械名称型号数量(台)用途水钻切割机直径IOo5水钻静力拆除电镐7B3破碎混凝土6o结构拆除施工

7、6.1 拆除工程施工要点1)拆除施工过程中不能损害原结构;2)大部分拆除均为静力拆除,不能有较大噪音及扬尘;3)拆除时有专业施工人员配合搭设施工用脚手架及拆除时所用临时支撑.4)施工从上至下拆除分段进行。5)拆除梁时,要采取有效的下落控制措施,方可切断两端支撑.6)拆除施工区域设置围挡及醒目警示标志非施工人员不得进入施工区。6.2 水钻静力切割施工流程切割定位、放线钻工艺孔(起吊孔”切割-混凝块起吊好清运到甲方指定地点。63原结构开洞由于新开洞需增加梁。所以静力切割部分边缘线每边要小于实际洞口,每个洞口科学合理分块后,进行放线定位后,依据具体的分割排版图进行施工.在切割每块混凝土之前,先分别在

8、要切除每块混凝土四周开几个孔,以固定钢丝绳,将钢丝绳固定在钢管上与周围结构紧紧拉在一起,以达到切割后的混凝土块安全地被起吊拖出。切割后的混凝土块要轻拿轻放,抬至指定地点。留筋区剔凿,按设计图纸要求顶板新增梁部位需留出板筋与顶板、梁结构搭接,为保护保留楼板板面采用人工剔造方式剔出留筋区混凝土,剔凿过程要加大对原结构钢筋的保护力度,露出原结构钢筋.剔凿过程要注意施工安全,对施工现场进行封闭处理。露出钢筋采用短钢筋焊接的方式连接,按照结构图纸要求增加及处理原有钢筋后采用灌浆料。具体分割见附图L由于对于墙体开洞,所考虑的问题不仅仅是工人所能承受混凝土自重的问题,还要考虑到开洞口过程中安全所占主导因素,

9、作业在2M以上为高空作业,要搭设相应的操作架,并系安全措施。6。4混凝土顶板拆除施工首先标定楼板拆除部位的位置线,并标出留筋区及保留板面的界线。在距保留板面与留筋区界线500mm处与界线平行方向在板下方搭设脚手架进行支顶防护,防护距离为1米,架体纵向、横向间距为0。5米,大横杆间距为1米,小横杆间距为1米,并在架体横向设剪刀撑。为以避免楼板拆除后保留板面变形或塌落(支顶方式见下图)。并将要切割的楼板下层对应施工部位进行封闭,以免水钻钻孔过程中切割的孔型混凝土块掉落伤人.在拆除楼板区域内分块的每块板面上防护及切割起吊孔,该孔主要用于防护板面切割后不会自由落下和用于吊装防落及运输。而后用水钻切割机

10、进行分块切割,分割的办法及块数同墙体分块方式一致,要求随切割随即将切下的板块放落至下层板面,以确保作业安全,直至切到留筋区位置线.切下楼板块运离现场到工地指定位置。楼板拆除防护及切割见以下示意图.拆除防护与切割示意图留筋区剔凿,按设计图纸要求新增梁部位需留出板筋与梁结构搭接,为保护保留楼板板面采用人工剔造方式剔出留筋区混凝土,露出钢筋。楼板的拆除可采取回收或破碎拆除、应将预制板块逐块分离,用手拉葫芦或绳索将板吊起,下放到低层楼面回收利用或破碎。对于开洞后的楼板,要进行洞口封闭,并做明显提示,以免人员误入洞口发生坠落。6o5静力切割改变梁高度根据图纸要求,先将需水钻静力切割的部分切除掉.水钻切除

11、过程中要依据梁的结构尺寸进行分块处理,每块重75KG左右。水钻切割前应搭设支撑用脚手架,以保证施工过程中,梁被切除过程中有足够的支撑,确保施工安全。水钻静力切割应参照从梁跨中部向梁两端的施工顺序。在切割完毕每块的时候,梁底要立即调整脚手架支撑的高度.将切割下来的混凝土块轻轻抬起放至指定的地点.临时支撑搭设是务必保证与梁底的紧密贴实,支撑点用垫块或垫板的宽度需和梁宽相同,以保证受力的均匀分布。2.需要人工剔除部分按照图纸要求将需要露筋处。3.人工剔凿过程中需对周围进行封闭,以免迸溅混凝土碎屑伤人。6.6水钻静力拆除剪力墙6o6.1剪力墙处进行水钻静力切割,应由构件的上部向下开始拆除.施工过程中需

12、将混凝土分割成75KG左右的每块。切除完毕后,人工剔除框架梁连接处的钢筋。混凝土的起吊办法及防护措施参见楼板施工办法。6.6o2需植筋的部位按照照以下工艺流程施工:现场清理一一定位放线-钻孔一一清孔一一螺栓处理一现场配胶-植筋一一固化养护一一验收7、工期计划与保证工期措施7。1工期安排7.1o1。计划总工期按照甲方和施工现场要求制定并执行。结合现场总包的实际配合情况,施工进度做相应的优化、合理的调整。7.102。准备开展的施工部位,施工前先报检,许可后再施工。7.2工期保证措施7o2oIo技术力量投入:加大技术力量投入.对重点部位实行专人专管,保证事前有人计划,事中有人控制,事后有人解决,做到

13、及时、准确、严密.7.2O2。机具保障:对进场机械一律采用检查1进场调试报验投入使用的模式,确保现场施工时有机具可用,有机具好用。7。2。3o施工工艺:在工程施工前,我们进行详细的计划,周密的安排,充分考虑紧前紧后的工作,并排好相应的计划,保证工程的顺利进行.8o拆除过程中的成品保护本工程的需水钻静力拆除工作较多,且施工现场大面积已经加固完毕,需要特别加强拆除过程中的成品保护。8.1施工技术人员要认真审阅建设单位提供的以下资料:水钻静力拆除工程的有关图纸和资料及构件的原始结构图,在拆除前充分了解原构件的结构情况,拆除工程涉及区域的上层、下层建筑及设施分布情况资料,全面了解拆除工程的图纸和资料.

14、8o2进行实地勘察,弄清建筑物的结构情况、建筑情况、水电及设备管道情况等,根据现场实际情况有针对性的对所有的水钻静力拆除项目制定详细的拆除操作办法,以保证拆除过程中对结构的最大保护及最高的施工效率.8.3拆除工程在施工前,施工人员必须经专业安全培训,才允许上岗作业.同时应对施工人员做好安全教育,组织工作人员学习安全操作规程,根据施工组织设计和安全技术规程向参加拆除的工作人员进行详细的交底。8o4坚持先保护(原结构及不需拆除物的保护)、后拆除(结构梁、板、柱的剔凿、拆除),先防护(作好安全防护)、后施工,再装修作业,按楼层从上向下组织的施工原则。8.5水钻静力拆除作业前先编制施工方案施工。在施工

15、过程中,如果必须改变施工方法,调整施工顺序,必须先修改、补充施工方案后施工。8o6在拆除危险区周围应设禁区围栏、警戒标志,派专人监护,禁止非拆除人员进入施工现场,确保施工安全。8.7楼板拆除需做好安全防护工作,防止拆除后的楼板坠落伤人或损坏下层设备与结构。8o8质量保证体系项目经理9o安全、环保措施9oIo1静力拆除工水钻静力切割具有施工速度快,无噪音,无震动,质量好,对建筑结构没有影响,施工过程需精心组织,细心操作。9o1.2所有作业面的施工作业,无论是墙体,还是梁、板的切割拆除,均应按层高而设计作业架、功能架的搭设、支护。9.1。 3静力拆除施工前必须做好安全交底和技术交底,工长和安全员要全面了解施工作业面的施工环境和立体交叉作业的情况,做好警戒线,安排好看护人员,检查架子和安全防护措施、检查机械设备确认安全可靠后方可安排施工,.9.1.4凡二米以上拆除,作业人员
