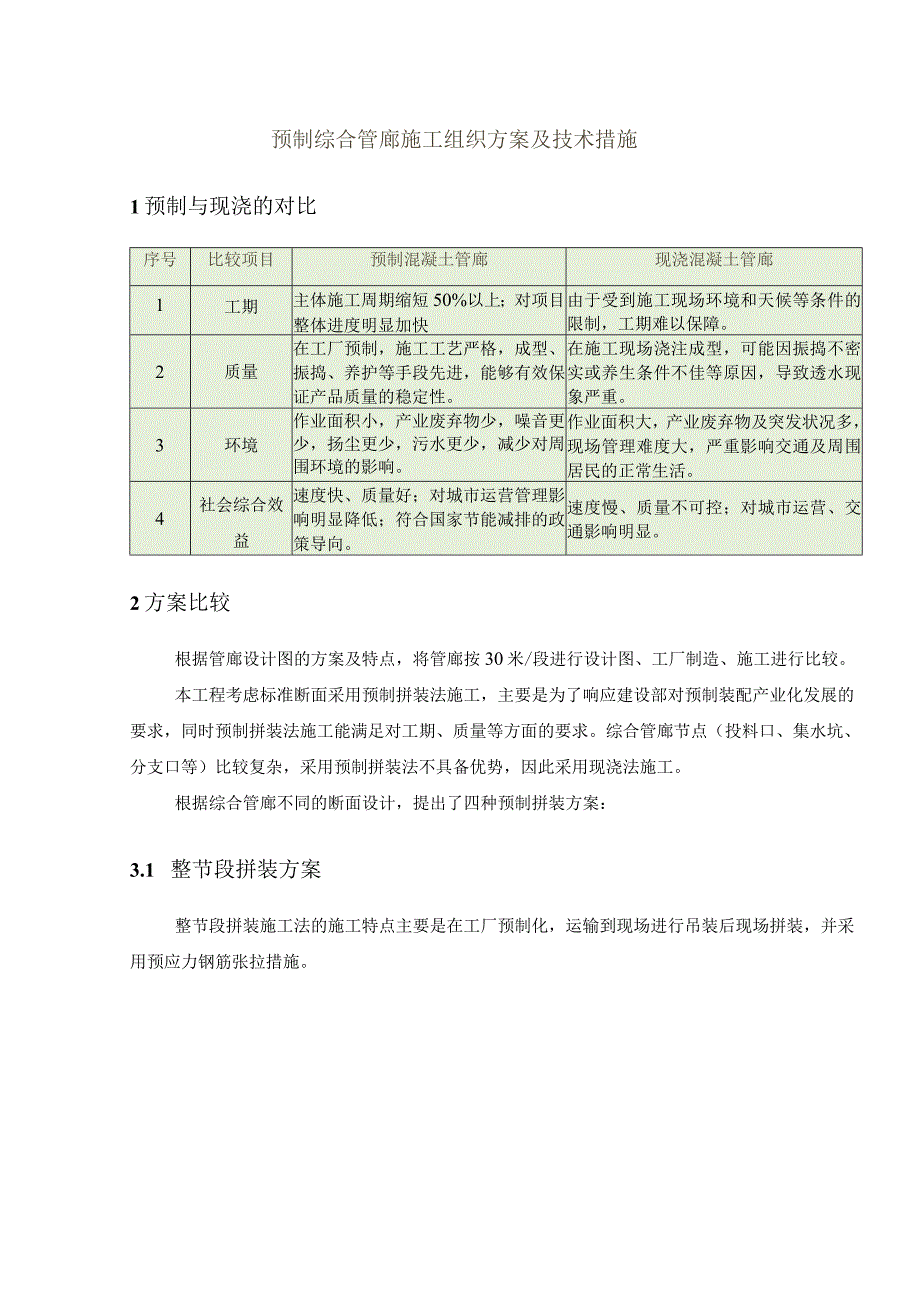

1、预制综合管廊施工组织方案及技术措施1预制与现浇的对比序号比较项目预制混凝土管廊现浇混凝土管廊1工期主体施工周期缩短50%以上；对项目整体进度明显加快由于受到施工现场环境和天候等条件的限制，工期难以保障。2质量在工厂预制，施工工艺严格，成型、振捣、养护等手段先进，能够有效保证产品质量的稳定性。在施工现场浇注成型，可能因振捣不密实或养生条件不佳等原因，导致透水现象严重。3环境作业面积小，产业废弃物少，噪音更少，扬尘更少，污水更少，减少对周围环境的影响。作业面积大，产业废弃物及突发状况多，现场管理难度大，严重影响交通及周围居民的正常生活。4社会综合效益速度快、质量好；对城市运营管理影响明显降低；符合

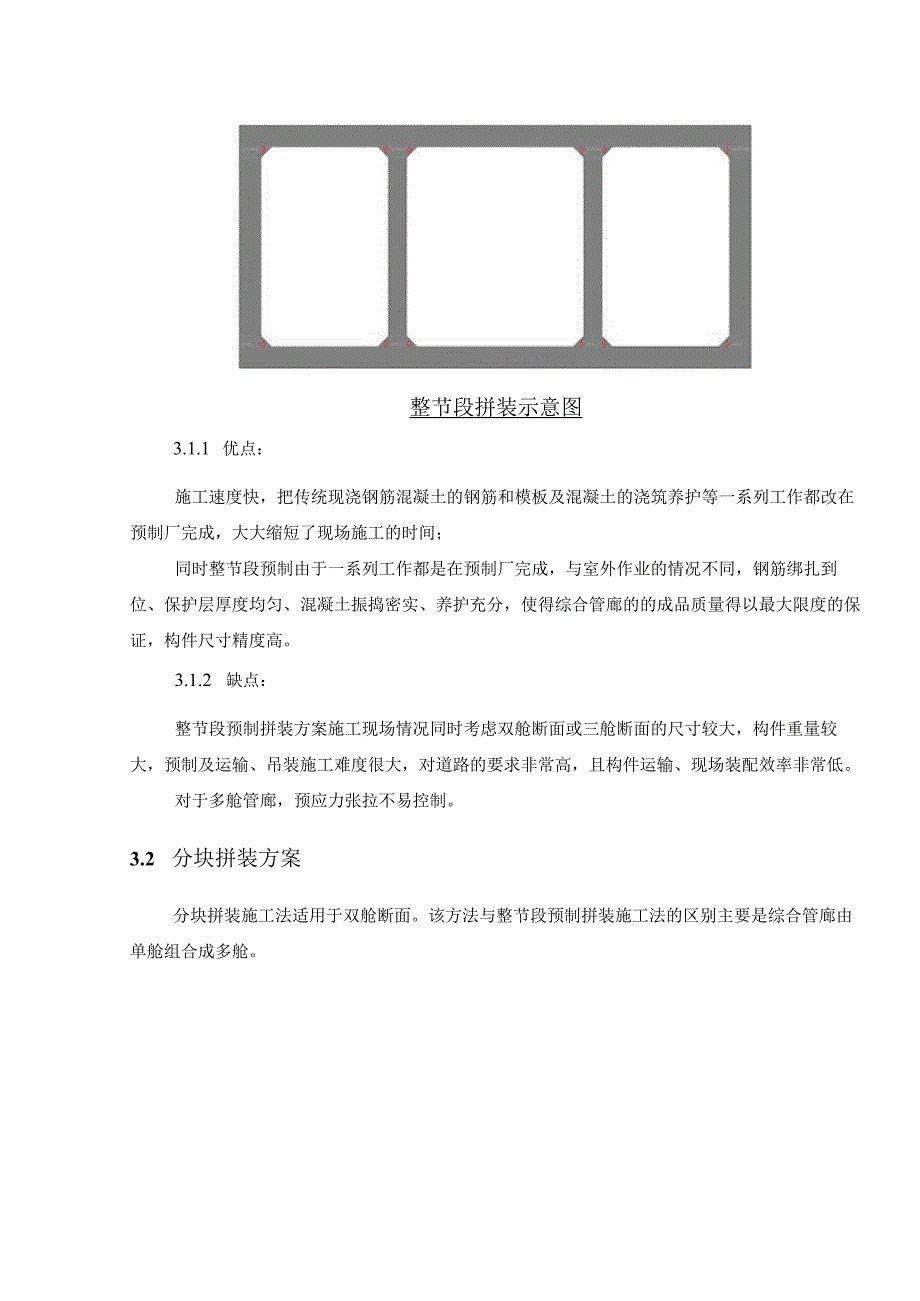

2、国家节能减排的政策导向。速度慢、质量不可控；对城市运营、交通影响明显。2方案比较根据管廊设计图的方案及特点，将管廊按30米/段进行设计图、工厂制造、施工进行比较。本工程考虑标准断面采用预制拼装法施工，主要是为了响应建设部对预制装配产业化发展的要求，同时预制拼装法施工能满足对工期、质量等方面的要求。综合管廊节点（投料口、集水坑、分支口等）比较复杂，采用预制拼装法不具备优势，因此采用现浇法施工。根据综合管廊不同的断面设计，提出了四种预制拼装方案：3.1 整节段拼装方案整节段拼装施工法的施工特点主要是在工厂预制化，运输到现场进行吊装后现场拼装，并采用预应力钢筋张拉措施。整节段拼装示意图3.1.1 优

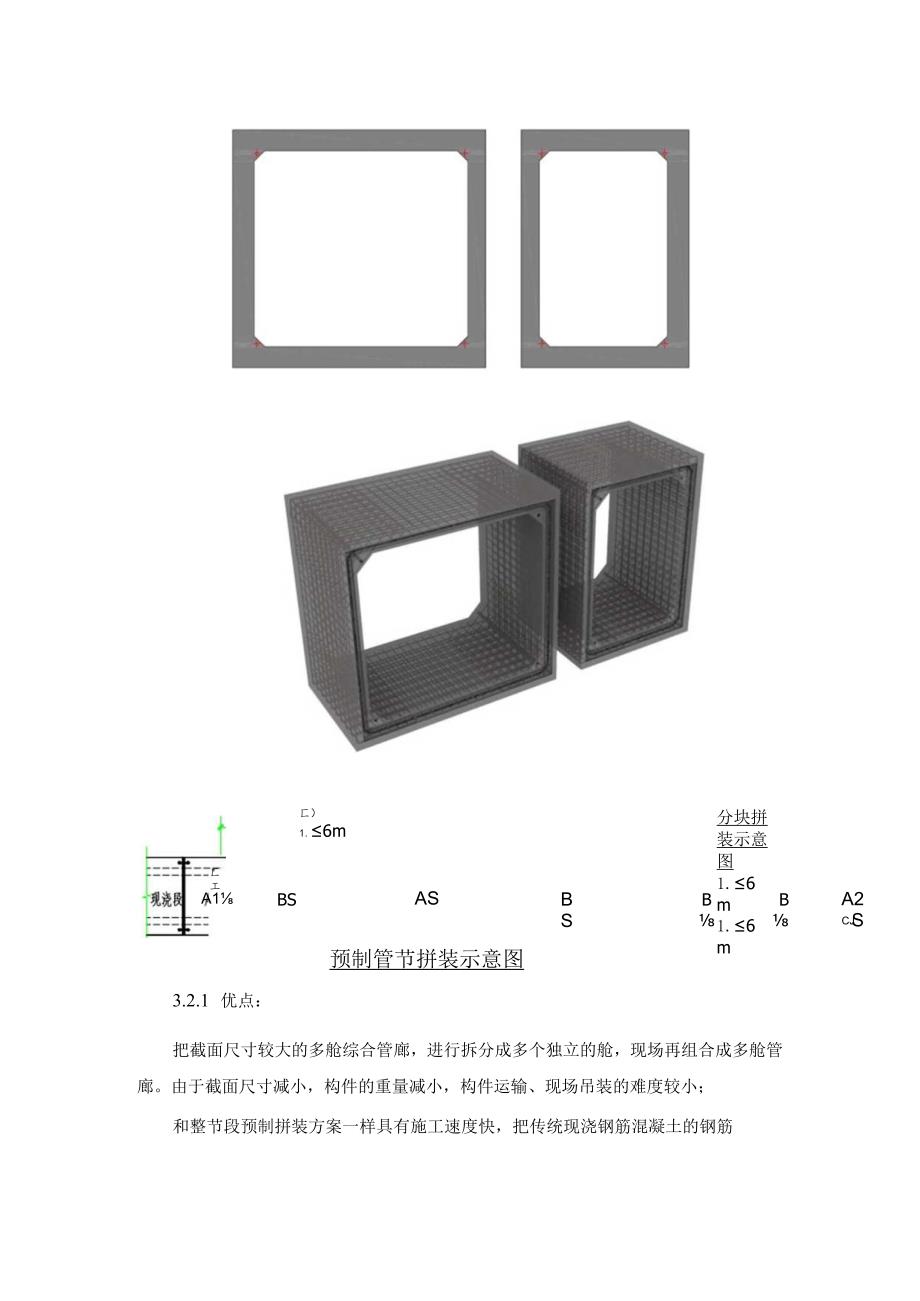

3、点：施工速度快，把传统现浇钢筋混凝土的钢筋和模板及混凝土的浇筑养护等一系列工作都改在预制厂完成，大大缩短了现场施工的时间；同时整节段预制由于一系列工作都是在预制厂完成，与室外作业的情况不同，钢筋绑扎到位、保护层厚度均匀、混凝土振捣密实、养护充分，使得综合管廊的的成品质量得以最大限度的保证，构件尺寸精度高。3.1.2 缺点：整节段预制拼装方案施工现场情况同时考虑双舱断面或三舱断面的尺寸较大，构件重量较大，预制及运输、吊装施工难度很大，对道路的要求非常高，且构件运输、现场装配效率非常低。对于多舱管廊，预应力张拉不易控制。3.2 分块拼装方案分块拼装施工法适用于双舱断面。该方法与整节段预制拼装施工法
4、的区别主要是综合管廊由单舱组合成多舱。匚工A1匚）1.6m分块拼装示意图1.6m1.6mBSASBSBBA2SCJ预制管节拼装示意图3.2.1 优点：把截面尺寸较大的多舱综合管廊，进行拆分成多个独立的舱，现场再组合成多舱管廊。由于截面尺寸减小，构件的重量减小，构件运输、现场吊装的难度较小；和整节段预制拼装方案一样具有施工速度快，把传统现浇钢筋混凝土的钢筋和模板及混凝土的浇筑养护等一系列工作都改在预制厂完成，大大缩短了现场施工的时间的特点；对于独立成舱的天然气舱具有很大的优势。3.2.2 缺点：由于综合管廊是由多个单舱组合而成，每个舱均要有侧壁，相比多舱整体预制，混凝土量增加，相应的造价也有所提
5、高。3.2.3 节点设计:预应力懒WVCn=8Q预蚣钩预埋拉物预埋植X4臧士挪综合管廊预制段A型管节示意图综合管廊企口示意图3.2.4 防水措施：3.2.4.1 构造防水设置企口，使地下水传递路径增长达到防水的措施。3.2.4.2 结构防水采用采用抗渗等级不低于P8的防水混凝土；采用预应力钢绞线张拉，满足规范城市综合管廊工程技术规范GB50838第8.5.7条“预制拼装综合管廊拼缝防水应采用预制成型弹性密封垫为主要防水措施，弹性密封垫的界面应力不应低于1.5MPaJ达到防水目的。3.4.3建筑材料防水综合管廊外防水：按照城市综合管廊工程技术规范第8.1.8条，综合管廊拼缝处防水等级为一级，具体
6、做法详见国标图集地下建筑防水构造10J301。综合管廊中间防水：按照城市综合管廊工程技术规范第8.5.10条，拼缝处应选用弹性橡胶与遇水膨胀橡胶制成的复合密封垫。弹性橡胶密封垫采用三元乙丙(EPDM)橡胶或氯丁(CR)橡胶。综合管廊内防水：采用双组份聚硫密封胶嵌缝。3.3板式装配方案该方法适用于所有的管廊断面。板式装配方案结合了整节段预制拼装方案和分片分层预制拼装方案和现浇施工法三者的优点，该整体式管廊是通过预制底板、预制叠合式侧墙和顶板预制构件组合，然后在施工现场通过现浇混凝土整合的整体式管廊。这种施工方法钢筋绑扎工作全部在预制厂完成，现场只是一小部分混凝土的浇筑工作，所以它的工期与现浇施工
7、法比较有很大优势，同时又避免了现浇施工法浇筑连续性很难保证的问题，避免施工处容易渗水的弊端；又通过“化整为零”的方法解决了运输、吊装等一系列问题。3.3.1 优点：施工速度较快，避免大断面综合管廊整体预制模板费用高、重量重，不方便运输和吊装等缺点；部分预制又现浇整合的施工方法。对处理管廊分层预制节点的防水有很大优势。3.3.2 缺点：现场仍需浇捣部分混凝土，装配率较低。板式装配方案示意图底板构件示意图顶板构件示意图3.3.3节点设计:侧墙构件示意图3.3.3.1预制底板构件连接预制底板构件连接主要是采用预制底板预留的插接钢筋，并在现浇段配以箍筋，并采用微膨胀的高标号混凝土进行拼接段施工来达到拼
8、接强度。同时预制底板构件中间预留止水钢板以更好的达到防水功能。止水邮底板加强I预制底板底板钢筋现浇混凝土预制底板纵向拼接节点示意图333.2叠合式顶板连接叠合式顶板连接原理同一般的现浇钢筋混凝土结构，主要是靠预制顶板之间的预留底板钢筋作为底层主筋，顶层主筋及箍筋重新绑扎敷设，后浇筑混凝土的施工工艺。止水橡胶条叠合现流桁架角期聚乙牖密封胶预制海板顶板连接示意图3.333侧墙板连接懒网片止水懒!桁架商侧墙板纵向拼接节点示意图333.4顶板、底板与叠合式侧壁连接预制底板预留好侧墙插筋，叠合式侧墙对置在底板上，底板预留插筋上可以根据需要设置螺旋箍筋，设计考虑底板预留插筋在连接断面处为主要受力复核钢筋，
9、以充分考虑连接截面处的受弯强度。直堞纹懿套筒顶板、底板与侧墙板连接示意图3.335施工工艺3、放置顶板4、现浇混凝土3.4 分舱预制与现浇结合拼装方案主要是针对断面设计为三舱的综合管廊，左右两个舱进行整体预制，中间舱底板现浇，顶板做叠合板。i*Mfi直做蹦独分舱预制与现浇结合拼装方案示意图3.4.1 优点：构件的截面尺寸变小，预制生产的难度降低，构件的运输以及现场的吊装难度均降低。相比传统的现浇方式，现场无需支模板，施工的效益提高很多，且混凝土浇捣的量也明显减少相比传统的现浇方式，构件的施工缝明显减少，防水的处理的难度降低，防水隐患出现的机率更少。3.4.2 缺点：节点较多，节点处理要求高。3
10、.4.3 节点设计顶板与侧墙板连接叠合顶板采用搭接在牛腿处，钢筋采用直螺纹连接套筒连接。顶板与侧墙板连接现浇底板与预制舱连接处设置企口，采用止水钢板防水，钢筋采用直螺纹连接套筒连接。直堞纹殿套简直壕纹谶套筒底板与侧墙板连接示意图3.4.4施工工艺:1、放置A舱构件2、放置B舱构件,预应力张拉3、现浇C舱混凝土底板4、放置C舱预制顶板5、现浇混凝土顶板3.5 变形缝设计变形缝连接原理同现浇结构变形缝，主要是在两预制底板构件间设置现浇段，变形缝处端部一侧底板构件预埋橡胶止水带，一侧外露，在另一侧的底板预制构件连接钢筋中设置箍筋固定止水带位置，并采用微膨胀的高标号混凝土进行变形缝段混凝土浇筑，同时留
11、30mm宽变形健按照常规变形缝要求以密封胶嵌SO管廊侧壁和中壁变形缝示意图聚乙席发泡殿板50厚双组份赫翻胶（髓生物）3.6 现场施工生产周期计算序号构件型号及拆分方案构件拆分数量吊装工期施工周期施工人数备注14仓Al603620B1+D22A2703625B2+D23A3402520B3+D243仓Bl351.5510分舱预制与现浇结合，单仓按2米拆分，叠合板按6米拆分；5B2452515板式，基础按3米拆分，墙板、叠合板按6米拆分6B3151210整体预制，按2米拆分72仓Cl351.5410板式，基础按3米拆分，墙板、叠合板按6米拆分8C230127单仓+单仓，单仓按2米拆分91仓Dl15
12、125单仓按2米拆分10D2251310板式，基础按3米拆分，墙板、叠合板按6米拆分注：管廊按30米/段进行计算，可根据实际情况组织流水作业且可多作业面同时施工。考虑施工的工期要求、管廊的断面、施工现场周边场地情况、预制厂的运距、工程投资等，根据综合管廊不同的断面形式提出以下建议：1仓：采用全预制方案；2仓：采用板式装配方案；3仓：采用板式装配方案；4仓：采用板式装配方案；3总体部署3.1 施工组织机构3.1.1 施工组织机构布置原则本着结构合理、精干高效的原则，根据本工程的体量大、高标准等特点，本公司精挑细选了综合素质高、具有丰富同类工程施工经验的项目班子组成工程项目经理部，实行项目经理负责
13、制，项目班子在公司的直接监督与指导下，履行施工总承包的权力和义务，代表法人全面履约，负责工程的计划、组织、指挥、协调和控制。施工组织管理机构设置原则3.1.2 现场组织机构构成本工程总承包项目经理部前期拟配备管理人员50人，以满足工程的施工要求，详见组织架构图。项目部组织架构图选派具有丰富施工经验、服务态度良好的国家注册壹级项目经理担任本项目的项目经理。选派1名在同类工程总承包管理中，积累了丰富实践经验的人担任项目副经理，负责现场施工等工作。由分公司安排专人负责项目合约、物资采购等工作。选派一名精通建筑施工技术的工程师任项目技术经理，全面落实设计意图，负责对项目的总体施工策划、技术管理等工作。
14、根据本工程工期紧、施工难度大的特点，公司层面全面调配和组合整个公司的人才、技术、资金、机械设备、专业施工队伍等资源，使项目资源实现最优化配置，为本工程的顺利实施提供可靠保证。根据本工程使用新技术多的特点，管理复杂的特点聘请相关专业的专家组成“专家顾问组”对本工程的施工管理和新技术施工提供技术支持。施工作业层：施工作业层由施工总承包管理层统一指挥、协同工作，是整个工程施工计划的具体的执行者和实施者。整个管理机构的设置，从工程实际特点出发科学的设置了多层次的管理体系，做到组织严密，分工明确，权责分明。即有保障层对项目的整体指挥、多方位支持，又有管理层对项目的全面协调、协作、具体管理，更有作业层全面、细致、有序的组织施
