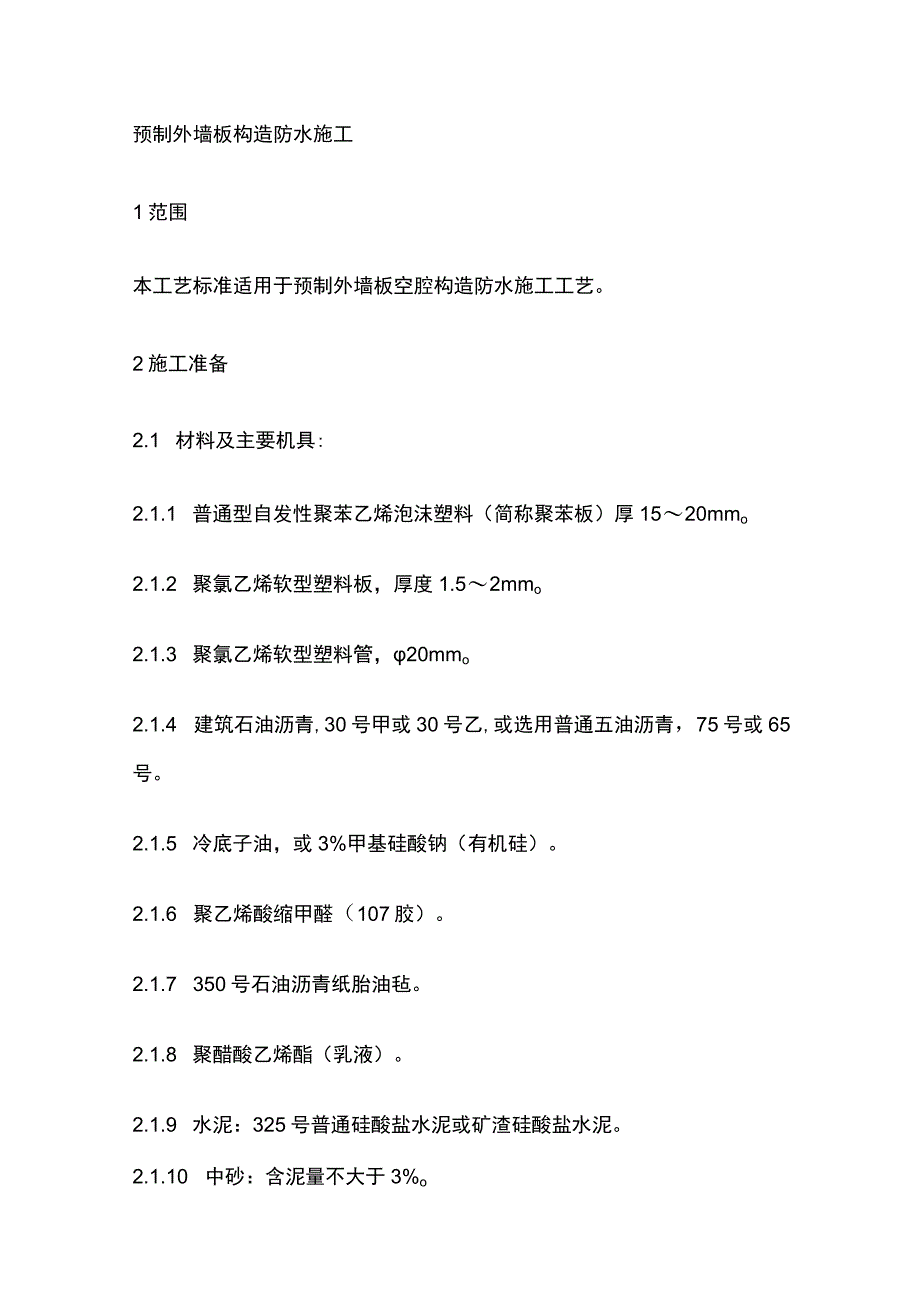

1、预制外墙板构造防水施工1范围本工艺标准适用于预制外墙板空腔构造防水施工工艺。2施工准备2.1 材料及主要机具:2.1.1 普通型自发性聚苯乙烯泡沫塑料(简称聚苯板)厚1520mmo2.1.2 聚氯乙烯软型塑料板,厚度1.52mmo2.1.3 聚氯乙烯软型塑料管,20mmo2.1.4 建筑石油沥青,30号甲或30号乙,或选用普通五油沥青,75号或65号。2.1.5 冷底子油,或3%甲基硅酸钠(有机硅)。2.1.6 聚乙烯酸缩甲醛(107胶)。2.1.7 350号石油沥青纸胎油毡。2.1.8 聚醋酸乙烯酯(乳液)。2.1.9 水泥:325号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.10 中砂:含泥量

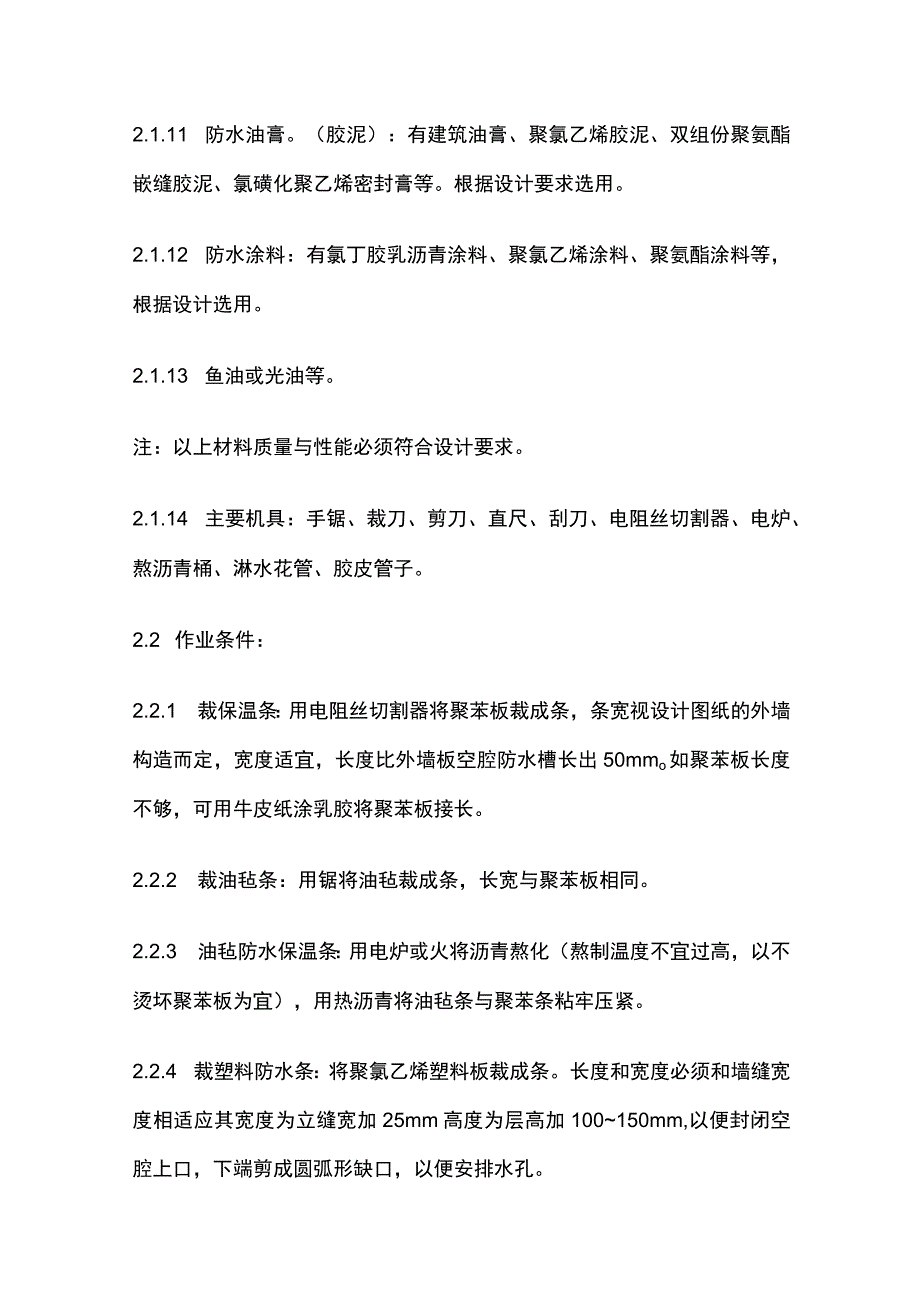

2、不大于3%o2.1.11 防水油膏。(胶泥):有建筑油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。根据设计要求选用。2.1.12 防水涂料:有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等,根据设计选用。2.1.13 鱼油或光油等。注:以上材料质量与性能必须符合设计要求。2.1.14 主要机具:手锯、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。2.2 作业条件:2.2.1 裁保温条:用电阻丝切割器将聚苯板裁成条,条宽视设计图纸的外墙构造而定,宽度适宜,长度比外墙板空腔防水槽长出50mmo如聚苯板长度不够,可用牛皮纸涂乳胶将聚苯板接长。2.2.2 裁

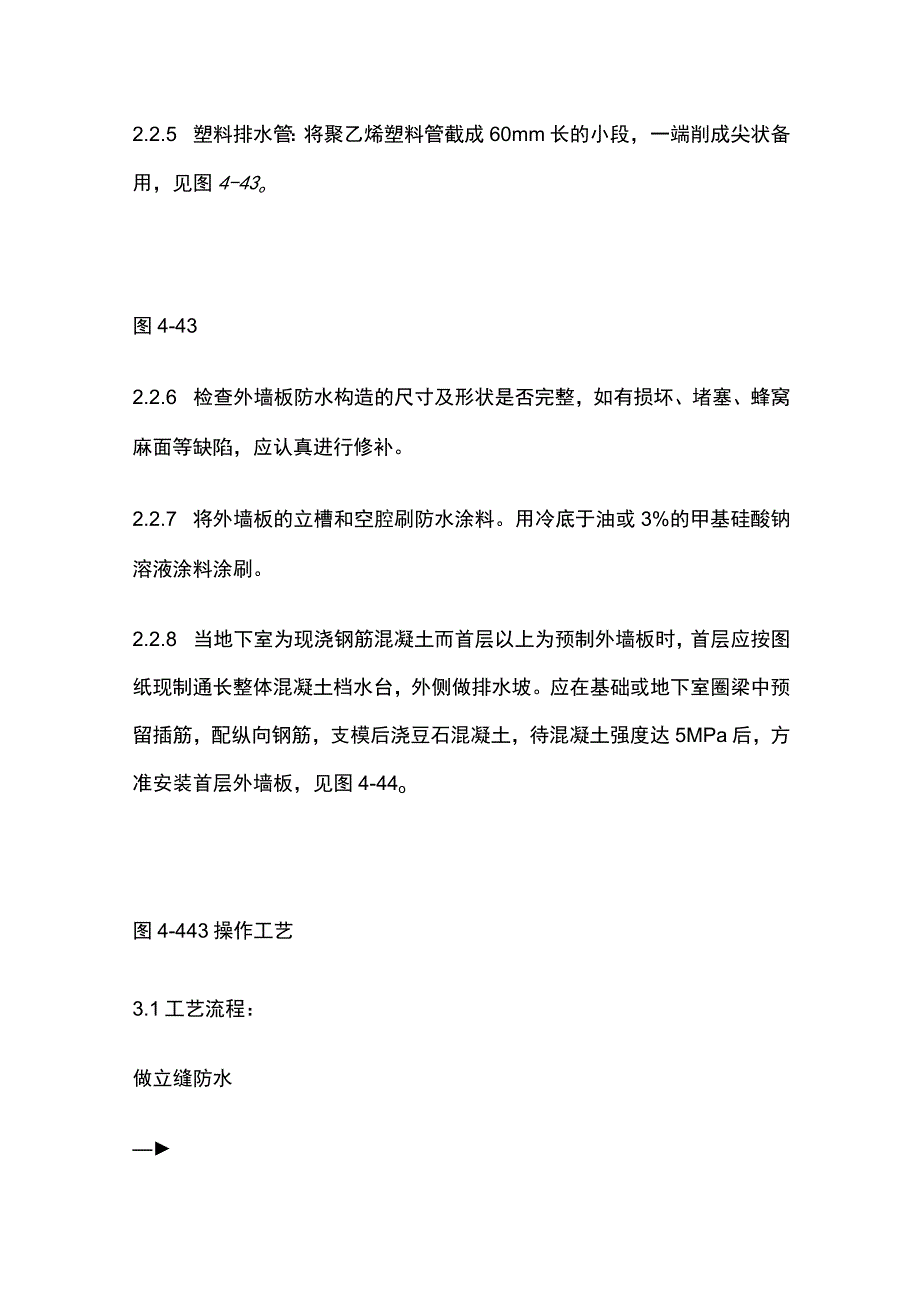

3、油毡条:用锯将油毡裁成条,长宽与聚苯板相同。2.2.3 油毡防水保温条:用电炉或火将沥青熬化(熬制温度不宜过高,以不烫坏聚苯板为宜),用热沥青将油毡条与聚苯条粘牢压紧。2.2.4 裁塑料防水条:将聚氯乙烯塑料板裁成条。长度和宽度必须和墙缝宽度相适应其宽度为立缝宽加25mm高度为层高加100150mm,以便封闭空腔上口,下端剪成圆弧形缺口,以便安排水孔。2.2.5 塑料排水管:将聚乙烯塑料管截成60mm长的小段,一端削成尖状备用,见图4-43o图4-432.2.6 检查外墙板防水构造的尺寸及形状是否完整,如有损坏、堵塞、蜂窝麻面等缺陷,应认真进行修补。2.2.7 将外墙板的立槽和空腔刷防水涂料。

4、用冷底于油或3%的甲基硅酸钠溶液涂料涂刷。2.2.8 当地下室为现浇钢筋混凝土而首层以上为预制外墙板时,首层应按图纸现制通长整体混凝土档水台,外侧做排水坡。应在基础或地下室圈梁中预留插筋,配纵向钢筋,支模后浇豆石混凝土,待混凝土强度达5MPa后,方准安装首层外墙板,见图4-44o图4-443操作工艺3.1工艺流程:做立缝防水做平缝防水做十字缝防水其他部位防水淋水试验3.2 做立缝防水:3.2.1 插油毡防水保温条:当外墙板安装就位妥当后,立即将键槽钢筋焊接完毕,在外墙节点(组合柱)钢筋绑扎前,将油毡防水保温条嵌插到底,周边严密,不得鼓出崩裂,也不得分段接插。油毡防水保温条的宽度应适宜,防止浇筑

5、墙体混凝土时。堵塞空腔。外墙板垂直缝作法见图4-45。图4-45(a)纵墙;(b)山墙3.2.2 插放塑料防水条:插放时要按实际宽度选用合适尺寸的防水条,防止过宽、过窄、脱槽、卷曲滑脱,如有上述现象应立即更换。防水条的上部与档水台交接要严密,下部插到排水斜坡上,以便封闭空腔防水,防止杂物掉入空腔内。施工时防水条必须随层同步从上往下插入空腔内,严禁从外墙立面向后塞。在嵌插防水条前,要检查立缝空腔后的油毡防水保温条是否有破损,应及时修补;将浇筑组合柱时洒出的灰浆石子等杂物清理干净,如立缝过窄无法清理时,此缝不能再做构造防水,应进行处理后用防水油膏嵌实填满,改做材料防水。塑料防水条本身具有弹性,便于

6、弯曲嵌插,而且作为勾缝灰浆的底模,所以用砂浆勾缝时,用力不宜过大,以防止防水条脱槽造成空腔堵塞。3.3 做平缝防水:3.3.1 平缝的防水效果主要取决于外墙板的安装质量。因此,外墙板就位后要达到上下两板垂直平整,垫块高度合适。做好被水、挡水台的保护,保证平腔完整、平直和畅通。将平腔内塞入油毡卷后,外面再勾上水泥砂浆。油毡卷作为勾缝砂浆的底模,勾缝时用力要均匀,不宜过大,防止将油毡推到里面去堵塞空腔。平缝防水做法见图4-46o3.3.2 当披水与挡水台于碰或之间用漏浆堵塞严无法剔去时,此种缝应全部内填防水油膏或胶泥,外勾水泥砂浆。当平缝过宽或被水损坏,被水向里错台过大时,要在缝内先塞6字或8字型

7、油毡卷,外勾水泥砂浆。见图4-47。3.4 做十字缝防水:在勾立缝、水平缝砂浆之前将半圆型塑料排水管插入十字缝内,可伸出墙皮15mm,并向下倾斜。施工前应检查立缝上端塑料条与挡水台接触是否严密,高度及卷翻是否合适,如有缝隙必须用油膏密封。下层塑料条的上端应塞在立墙后侧,封严上口,上层塑料条下端插到下层外墙板的排水坡上。十字缝防水做法如图4-48o3.5 其他部位的材料防水:3.5.1 阳台(包括反槽阳台、平板阳台)防水:阳台的上、下侧立绛必须用油膏嵌缝外勾砂浆保护,下缝嵌油膏的长度两端各不少于30Cm,上缝如遇瞎缝时,要剔出20mm20mm缝隙,清理干净,涂刷冷底子油后,再嵌入油膏,侧立缝与上

8、层墙板空腔立缝交接处应通长嵌入油膏,做好排水坡,留排水管。相邻两块阳台板间缝上下都要勾缝,中间用油膏嵌填密实。阳台防水做法见图4-49o图4-463.5.2 雨罩、遮阳板防水做法参照阳台防水。3.5.3 女儿墙防水:当采用构造防水时,要与外墙板平缝、立缝做法相同,内侧立缝应嵌防水油膏。当采用材料防水时,必须使平缝、外立缝、顶缝、内立缝交圈密封,内立缝嵌油膏应与屋顶油毡防水搭接。女儿墙顶部做豆石混凝土压顶并做泛水(向内做泛水)。3.5.4 各种穿墙管洞必须按设计要求嵌填油膏。在平、立缝遇有穿墙管洞时,必须整条嵌填油膏。在结构施工时,为挂外架子在墙上留的洞,应当用防水砂浆堵塞,在距表面2cm处嵌塞

9、防水砂浆,外面再用砂浆找平。3.6 外墙勾缝后,应涂刷防水涂料两道,厚度应不小于L5mm,防止因砂浆收缩产生裂缝渗水。3.7 油膏嵌缝施工时应注意以下几点:3.7.1 嵌缝部位的基层表面,必须平整、坚实、干燥,并应将缝内接触面的尘土、杂物清理干净,然后刷冷底子油一道,按油膏:汽油=3:7配制成冷底子油,待其干燥后进行嵌缝处理。3.7.2 嵌缝时将现成的油膏搓成20mm直径的条状塞入缝内,再用溜子压实,或用嵌缝枪挤嵌在缝内;如气温低油膏发硬,可将油膏适当加热进行软化(烘烤温度在60以下),用刮刀填入缝内压实。3.7.3 嵌缝油膏必须逐段压实,使其粘结牢固,不得有断裂。剥落、开口、下垂等现象;油膏

10、嵌后,表面涂刷冷底子油一道,将油膏两边缝涂严,再用溜子压平、压实。为了防止粘手,施工时可在手上、溜子上抹少量鱼油或光油,不得用机油,以免粘结不牢造成缝处渗水。3.8 淋水试验:淋水试验是外墙板防水施工最后一道工序,在空腔防水全部做完后,未进行外装修之前,必须认真进行淋水试验,并做出试水记录。4质量标准4.1 保证项目:4.1.1 用于防水的各种材料的质量、技术性能,必须符合设计要求和施工规范的规定;必须有使用说明书和质量认证文件。并有准用证,使用前做复试。4.1.2 外墙板、女儿墙板防水构造必须完整,型号、尺寸和形状必须符合设计要求和有关规定,构件还应有出厂合格证。4.1.3 外墙板、阳台、雨

11、罩、女儿墙板等安装就位后,其标高,板缝宽度、坐浆厚度应符合设计要求和施工规范的规定。4.1.4 油膏嵌缝必须严密,粘结牢固,无开裂,板缝两侧覆盖宽度超出各不小于20mm。4.1.5 防水涂料必须平整、均匀,无脱落、起壳、裂缝、鼓泡等缺陷。4.2 基本项目:4.2.1 外墙板、阳台板、雨罩板、女儿墙板等接缝防水施工完成后,要进行立缝、平缝、十字缝的淋水试验检查。4.2.2 对淋水试验发现的问题,要查明渗漏原因,及时修理,修后继续做淋水试验,直到不再发生渗漏水时,方可进行外饰面施工。4.2.3 对渗漏点的部位及修理情况应认真做记录,标明具体位置,作为技术资料列入技术档案备查。4.2.4 嵌缝油膏表

12、面平整密实,冷底子油要均匀,嵌缝的保护层粘结牢固,覆盖严密。5成品保护5.1 填塞嵌缝膏及涂刷防水涂料时,不得污染墙面及门窗等处。5.2 修补渗漏点处时,应注意保护已做好的墙面、阳台、雨罩等处的装饰面层。6应注意的质量问题6.1 外墙板安装偏差大:板底垫灰过多,会使被水超高,造成平腔敞口;板底垫灰太少,造成下缝于碰,无空腔排水:板底垫灰不平,产生平腔一端积水排水不畅,并会造成立缝上卜宽度不等,保温条、防水条施工困难;吊扬卜墙板时,上下两块不在一个水平面上,披水及挡水台干碰,造成毛细管吸水渗入室内;板本身几何尺寸不规格,有误差,也会产生上述现象。所以,空腔防水与外墙板安装质量关系密切。6.2 渗

13、漏水:6.2.1 塑料管脱落、卷曲、歪斜、过软,勾缝后不能形成立缝空腔,造成渗漏水。6.2.2 塑条上端与挡水台没有封口,下端没有放在板的排水坡上立缝、平缝内的漏灰等杂物没有清理干净;墙板缺损没有修补好或修补方法不正确,造成渗漏。6.2.3 立缝、平缝勾缝用力过大,将立缝塑料条挤压变形或与防水保温条靠贴,使立墙排水不良;或将平腔中所填油毡条卷挤压向后靠贴挡水台堵塞平腔,造成渗漏。6.2.4 阳台、雨罩、女儿墙等处做材料防水部位,施工质量不符合要求,产生渗漏水。7质量记录本工艺标准应合备以下质量记录:7.1 构件出厂合格证。7.2 防水材料应有出厂证明书,使用说明书,抽样检验报告,准用证及防伪标志。7.3 外墙板淋水试验记录。
