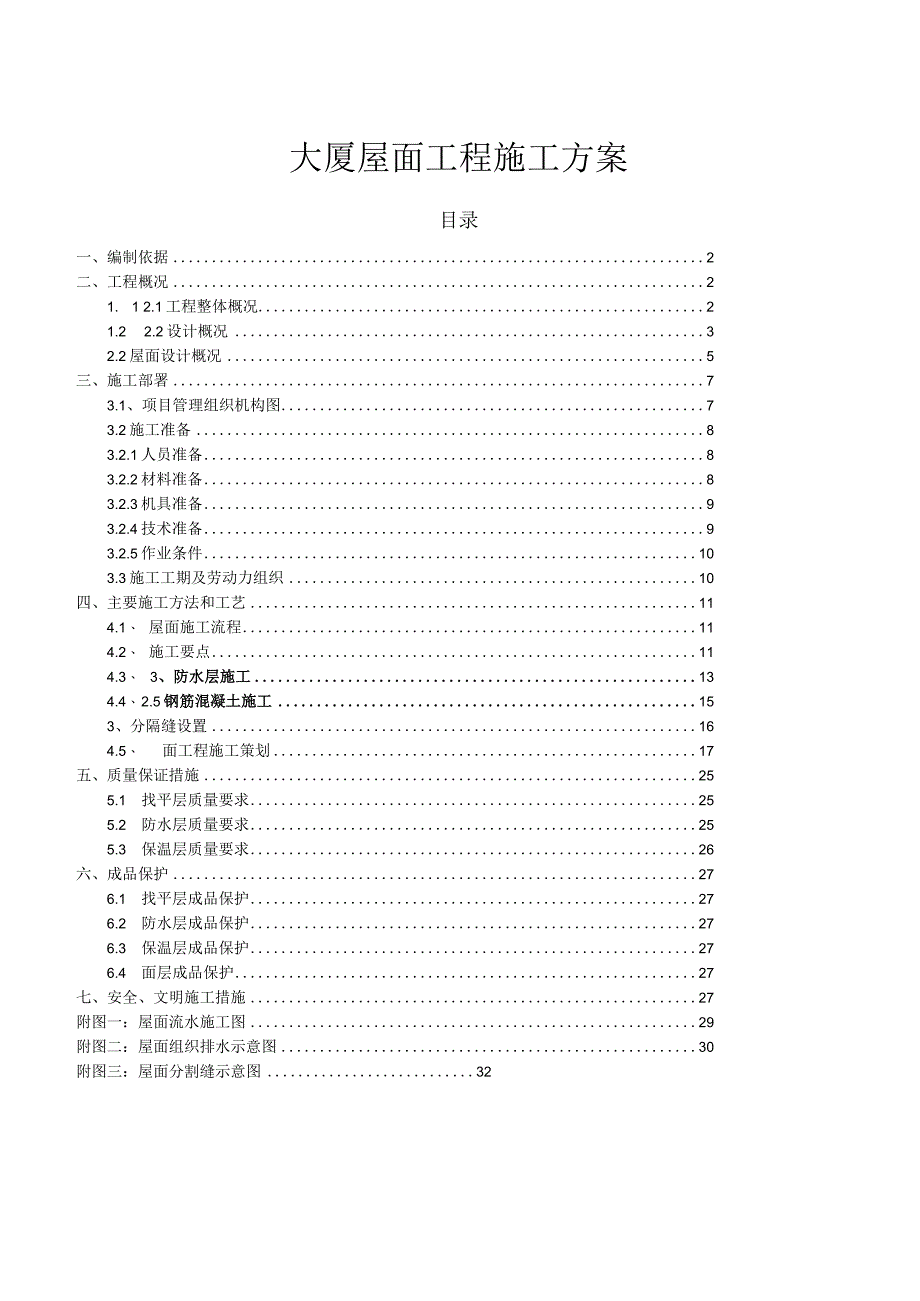

1、大厦屋面工程施工方案目录一、编制依据2二、工程概况21. 12.1工程整体概况21.22.2设计概况32.2屋面设计概况5三、施工部署73.1、项目管理组织机构图73.2施工准备83.2.1人员准备83.2.2材料准备83.2.3机具准备93.2.4技术准备93.2.5作业条件103.3施工工期及劳动力组织10四、主要施工方法和工艺114.1、 屋面施工流程114.2、 施工要点114.3、 3、防水层施工134.4、 2.5钢筋混凝土施工153、分隔缝设置164.5、 面工程施工策划17五、质量保证措施255.1 找平层质量要求255.2 防水层质量要求255.3 保温层质量要求26六、成品

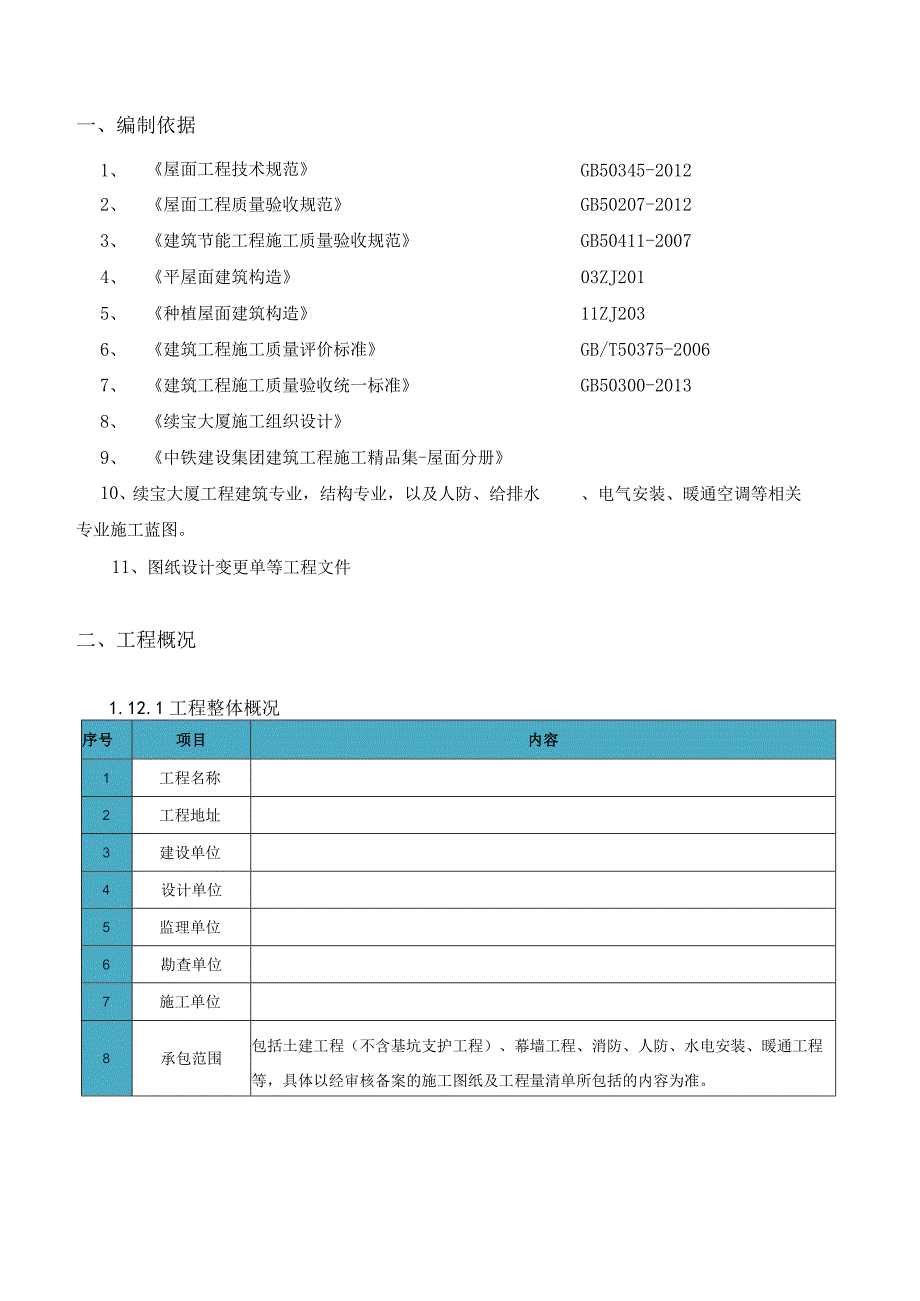

2、保护276.1 找平层成品保护276.2 防水层成品保护276.3 保温层成品保护276.4 面层成品保护27七、安全、文明施工措施27附图一：屋面流水施工图29附图二：屋面组织排水示意图30附图三：屋面分割缝示意图32一、编制依据1、屋面工程技术规范GB50345-20122、屋面工程质量验收规范GB50207-20123、建筑节能工程施工质量验收规范GB50411-20074、平屋面建筑构造03ZJ2015、种植屋面建筑构造11ZJ2036、建筑工程施工质量评价标准GB/T50375-20067、建筑工程施工质量验收统一标准GB50300-20138、续宝大厦施工组织设计9、中铁建设集团建

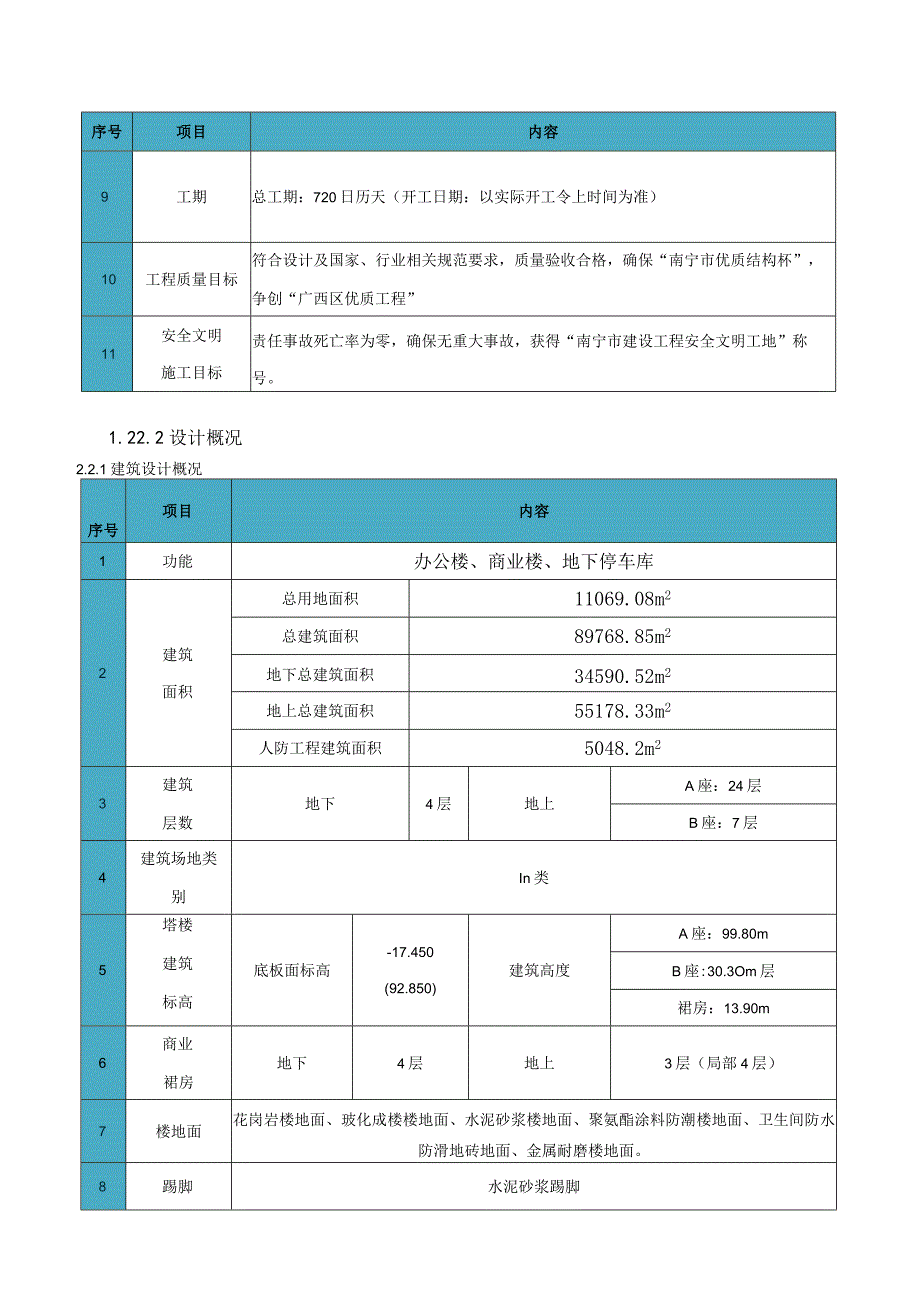

3、筑工程施工精品集-屋面分册10、续宝大厦工程建筑专业，结构专业，以及人防、给排水、电气安装、暖通空调等相关专业施工蓝图。11、图纸设计变更单等工程文件二、工程概况1.12.1工程整体概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6勘查单位7施工单位8承包范围包括土建工程（不含基坑支护工程）、幕墙工程、消防、人防、水电安装、暖通工程等，具体以经审核备案的施工图纸及工程量清单所包括的内容为准。序号项目内容9工期总工期：720日历天（开工日期：以实际开工令上时间为准）10工程质量目标符合设计及国家、行业相关规范要求，质量验收合格，确保“南宁市优质结构杯”，争创“广西区优质工程”1
4、1安全文明施工目标责任事故死亡率为零，确保无重大事故，获得“南宁市建设工程安全文明工地”称号。1.22.2设计概况2.2.1建筑设计概况序号项目内容1功能办公楼、商业楼、地下停车库2建筑面积总用地面积11069.08m2总建筑面积89768.85m2地下总建筑面积34590.52m2地上总建筑面积55178.33m2人防工程建筑面积5048.2m23建筑层数地下4层地上A座：24层B座：7层4建筑场地类别In类5塔楼建筑标高底板面标高-17.450(92.850)建筑高度A座：99.80mB座:30.3Om层裙房：13.90m6商业裙房地下4层地上3层（局部4层）7楼地面花岗岩楼地面、玻化成楼
5、楼地面、水泥砂浆楼地面、聚氨酯涂料防潮楼地面、卫生间防水防滑地砖地面、金属耐磨楼地面。8踢脚水泥砂浆踢脚9内墙200厚蒸压加气碎砌块墙、钢筋碎墙10室外花岗石石材台阶、混凝土散水、花岗石水池面层。11内墙面水泥砂浆墙面、环保乳胶漆内墙面、高级瓷质内墙面、吸声墙面、混合砂浆大白浆面层内墙、抛光砖内墙面。12顶棚水泥砂浆顶棚、铝合金方形板板吊顶、钢筋混凝土板刮腻子顶棚、埃特板吊顶、玻璃棉吸音吊顶、不燃或难燃装饰吊顶。13门窗防火门、木门、铝合金门窗、人防门、玻璃门窗14电梯消防电梯、自动扶梯、无障碍电梯15防水详细见后附表1617砌体材料外墙及内隔墙加气混凝土砌块、轻质实心环保(Io0%无石棉，不
6、含甲醛、苯类等对人体有害物质)条形墙板、页岩烧结多孔破。地下墙及潮湿房间墙体加气混凝土砌块、页岩烧结多孔楂。建筑层高A座层号结构标高(Hj)(m)层i(m)-4F-17.4504.0-3F-13.4504.0-2F-9.4505.2-IF-4.2504.2IF-0.0504.92F4.8504.53F9.3504.54F22F13.85087.6504.123F91.7504.024F95.7504.05屋面层99.8003.2518建筑层高B座层号结构标高(Hj)(m)层高(In)-4F-17.4504.0-3F-13.4504.0-2F-9.4505.2-IF-4.2504.2IF-0.0
7、504.92F4.8504.53F9.3504.54F7F13.85026.1504.1屋面层30.2504.12.2屋面设计概况1、本工程屋面分为1、不上人屋面（11级防水）；2、上人种植屋面（I级防水）、地下室顶板种植屋面（I级防水）建筑找坡；3、地下室顶板种植屋面（I级防水）建筑找坡；4、地下室顶板种植屋面（I级防水）结构找坡；5、地下室顶板屋面（I级防水）（用于建筑出入口、车道、人行出入口、室外广场等结构找坡部分）、6、地下室顶板屋面（I级防水）（用于建筑出入口、车道、人行出入口、室外广场等建筑找坡部分）共六种屋面做法。2、屋面混凝土采用C30P8微膨胀混凝土，以保证混凝土的自防水能力
8、。3、屋面防水等级为一级，设防层两道。地下室顶板屋面防水等级为一级，设防防水层不少于三道。种植屋面防水层等级为一级，设防防水层不少于二道，且必须设置一道具有耐根穿刺性能的防水材料。屋面做法表如下:名称用料及分层做法屋面1：不上人屋面（二级防水）用料做法【由上到下】_（用于雨蓬）20厚水泥砂浆保护层1.5厚反应粘结型高分子湿铺防水卷材2厚水泥凝胶20厚（最薄处）C30细石混凝土找2%坡坡向雨水口，随捣随压光钢筋混凝土屋面结构板，表面清扫干净屋面2：上人种植屋面（一级防水）用料做法【由上到下下（用于休闲景观平台、屋顶花园、绿化楼梯间屋面、600厚种植覆土聚酯土工布，四周上翻100蜂窝型塑料保水排水
9、格片40厚C30UEA补偿收缩混凝土保护层，表面压光，混凝土内配圆6钢筋双向20020厚水泥砂浆保护层1.5厚反应粘结型高分子湿铺防水卷材（耐根穿刺型防水卷材）绿化电梯机房屋面）1.5厚反应粘结型高分子湿铺防水卷材钢筋混凝土屋面结构板，随捣随抹，表面清扫干净屋面3：地下室顶板种植屋面（一级防水）用6001500厚种植覆土（1500*1500树池IlOO厚种植覆土）聚酯土工布，四周上翻100料做法【由上到下于地下室顶板种植绿化屋面建筑找坡部分）蜂窝型塑料保水排水格片40厚C30UEA补偿收缩混凝土保护层，表面压光，混凝土内配圆6钢筋双向20020厚水泥砂浆保护层1.5厚反应粘结型高分子湿铺防水卷
10、材（耐根穿刺型防水卷材）1.5厚反应粘结型高分子湿铺防水卷材30厚（最薄处）细石混凝土找2%坡，随捣随抹平钢筋混凝土屋面结构板，随捣随抹，表面清扫干净屋面4：地下室顶板种植屋面（级防水）用料做法【由上到下MiI于地下室顶板种植绿化屋面结构找坡部分）6001500厚种植覆土（1500*1500树池1100厚种植覆土）聚酯土工布，四周上翻100蜂窝型塑料保水排水格片40厚C30UEA补偿收缩混凝土保护层，表面压光，混凝土内配圆6钢筋双向20020厚水泥砂浆保护层1.5厚反应粘结型高分子湿铺防水卷材（耐根穿刺型防水卷材）1.5厚反应粘结型高分子湿铺防水卷材钢筋混凝土屋面结构板找坡，随捣随抹，表面清扫
11、干净屋面5：地下室顶板屋面（一级防水）用料做法【由上到下LLa主建筑出入口、车道、人行出入口、室外广场等结构找坡部分）30厚（50厚用于车道部分）浅灰色麻面花岗岩板实铺拍平，水泥浆擦缝。（按对应混凝土分仓缝处留设8mm宽缝，填缝剂填实）（面层另详景观设计）30厚干硬性水泥砂浆（满浆）150厚C20混凝土，内配圆8钢筋双层双向150+50厚素混凝土垫层素士夯实（具体厚度详室外景观图纸），压实系数20.9340厚C30UEA补偿收缩混凝土保护层，表面压光，混凝土内配圆6钢筋双向20020厚水泥砂浆保护层（干粘）1.5厚反应粘结型高分子湿铺防水卷材1.5厚反应粘结型高分子湿铺防水卷材钢筋混凝土屋面结
12、构板找坡，随捣随抹，表面清扫干净屋面6：地下室顶板屋面（一级防水）用料做法【由上到下到（用于建筑出入口、车道、人行出入口、室外广场等建筑找坡部分）30厚（50厚用于车道部分）浅灰色麻面花岗岩板实铺拍平，水泥浆擦缝。（按对应混凝土分仓缝处留设8mm宽缝，填缝剂填实）（面层另详景观设计）30厚干硬性水泥砂浆（满浆）150厚C20混凝土，内配圆8钢筋双层双向15050厚素混凝土垫层素士夯实（具体厚度详室外景观图纸），压实系数20.9340厚C30UEA补偿收缩混凝土保护层，表面压光，混凝土内配圆6钢筋双向20020厚水泥砂浆保护层（干粘）1.5厚反应粘结型高分子湿铺防水卷材30厚（最薄处）细石混凝土
13、找2%坡，随捣随抹平钢筋混凝土屋面结构板，随捣随抹，表面清扫干净三、施工部署3.1 、项目管理组织机构图为使各项质量管理工作以及各项质量保证措施得到真正落实，项目部成立以项目经理为组长的的质量管理组织机构如下图所示项目经理XX副经理项目总工安全室财务室技术室工程室成本室材料室商务经理XX主要管理人员及部门职责序号姓名职务分工情况Ol项目经理负责项目的整体工作，制定战略性决策，确保项目关键目标02项目副经理负责项目的全面工作，制定战略性实施计划，确保项目关键目标实施，内外协调工作03总工程师全面负责项目技术及质量管理及各专业间的协调工作，保证技术上、安全上和经济上的可行性和可操作性04工程经理全面负责项目的现场、工程进度管理工作05商务经理全面负责项目的预核算工作和成本管理及招投标工作06安全主管全面负责项目安全管理及相关内业资料07材料主管全面负责工程材料的进场、点收、发放工作08水电技术员全面负责水暖通工程预算、技术质量管理及现场临水工作；全面负责电气工程预算、技术质量工作及现场临电工作09土建工程师负责土建技术方案、交底的编制及内业资料的编制；各种材料的计划报表；图纸问题的沟通解决10质检工程师土建工程的施工
