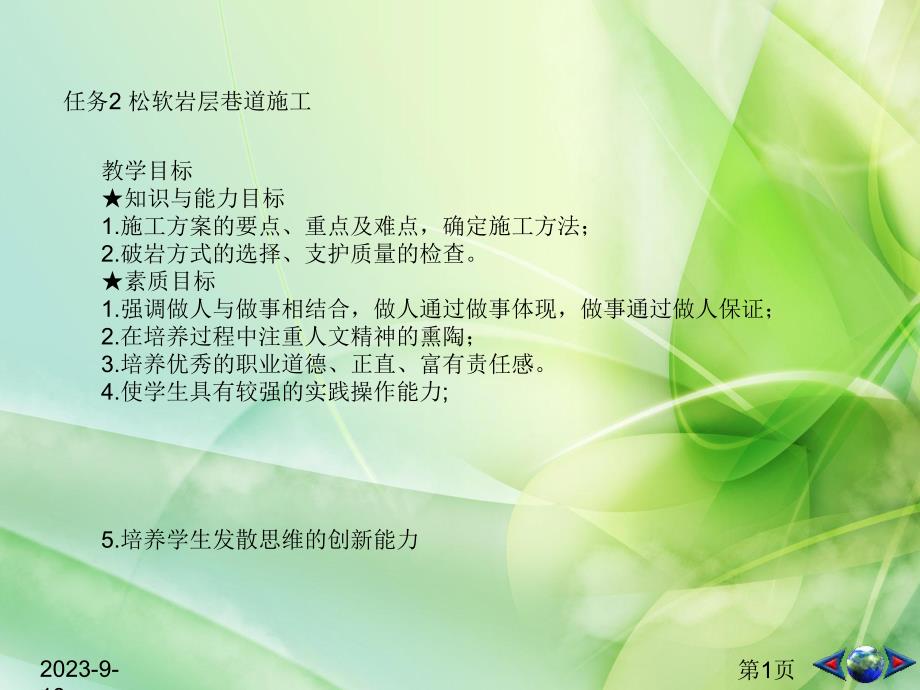

1、2023-9-18第1页任务2 松软岩层巷道施工 教学目标知识与能力目标1.施工方案的要点、重点及难点，确定施工方法；2.破岩方式的选择、支护质量的检查。素质目标1.强调做人与做事相结合，做人通过做事体现，做事通过做人保证；2.在培养过程中注重人文精神的熏陶；3.培养优秀的职业道德、正直、富有责任感。4.使学生具有较强的实践操作能力;5.培养学生发散思维的创新能力2023-9-18第2页松软岩层巷道施工实例 北皂煤矿位于山东龙口矿区黄县煤田的西北部，含煤地层属于下第三纪，煤系地区主要岩石有：炭质泥岩、油页岩、含油泥岩、砂质页岩及粘土岩等。岩石的强度都很低，普氏系数f=0.62.8。其中煤1顶板
2、炭质泥岩、煤2顶板含油泥岩及煤3底板粘土岩，均含有粘土质矿物蒙脱石，开巷后易风化脱水，再遇水就产生膨胀。尤其是煤2顶板含油泥岩，蒙脱石含量较多，而且层厚较大，在其中开巷后，膨胀压力也较为严重。至于煤1顶板炭质泥岩和煤2底板粘土岩虽业含有蒙脱石，但因强度略大，厚度略小，放膨胀压力显现也较小。北皂煤矿软岩巷道施工方法2023-9-18第3页锚喷网架联合支架。2023-9-18第4页舒兰矿区松岩层巷道施工 吉林舒兰矿区为第三纪中新统含煤地层。构成含煤地层的岩石均为松软岩石，以未胶结的疏松含水砂岩为主，其次为半胶结的粉砂岩、半坚硬的砂页岩以及粘土质页岩。其中半胶结和未胶结的砂岩，质地疏松，开挖后易溃散
3、；未胶结的粉砂岩遇水后呈片状崩解；粘土质页岩具有塑性膨胀的特点。同时随着开采深度的增加，地压有明显的增大。在遇水膨胀的围岩中，底鼓现象也很严重，一般巷道底鼓速度为60l00mm/月。采场动压对相邻巷道的影响也很严重，动压波及范围远大于一般矿井，片盘斜井一侧的保护煤柱宽达6070m，仍能受到采动压力的影响。2023-9-18第5页 暗斜井井筒断面选用曲墙、半圆拱加底拱，形成近似圆形断面，如图10-9所示。2023-9-18第6页“条带碹”代替常用的料石碹。2023-9-18第7页沈北前屯煤矿软岩巷道施工 辽宁沈北前屯煤矿煤层顶板为厚80的黑灰色泥质页岩，底板为40100m的粘土页岩和亚粘土质页岩
4、，含有蒙脱石和伊利石，风干脱水后再遇到水的作用时，均产生膨胀和崩解现象，当含水率增大时，其力学强度降低，塑性增大，最后变为流动状态。巷道开掘后，围岩向巷道空间大量移动，如不采用封闭支架，巷道顶板一直不停的冒落，甚至波及地表，难以形成较稳定的平衡状态。2023-9-18第8页采用木板砌缝的花岗岩料石碹，以柔刚结合的支架结构形式来适应较大的变形地压；采用风镐法掘进，防止围岩受到震动而失稳；及时排除巷道中的积水，减少岩石遇水膨胀的程度，合理选择巷道位置，减少支承压力的影响。2023-9-18第9页金川二矿区松散围岩巷道施工 甘肃金川矿区为震旦系古老结晶变质岩系，历次造造运动给本区留下了以断裂为主的 构造形迹，大小断层裂隙纵横交错，整体性差，地应力大，开掘后呈现严重松散和内向挤压，围岩变形量大，具有明显的流变性，给巷道维护带来极大的困难，严重地影响矿区建设速度。巷道支护由初始支护和二次支护组成。初始支护采用钢筋网喷射混凝土和锚杆，初始支护后，巷道变形仍处于等速发展时，应考虑用锚杆补补墙，调整初始支护参数。当变形速度处于明显减小或月收敛量为几毫米时，再进行二次支护比较合适。在金川的地质条件下，二次支护的时间大约在120天以后。2023-9-18第10页
