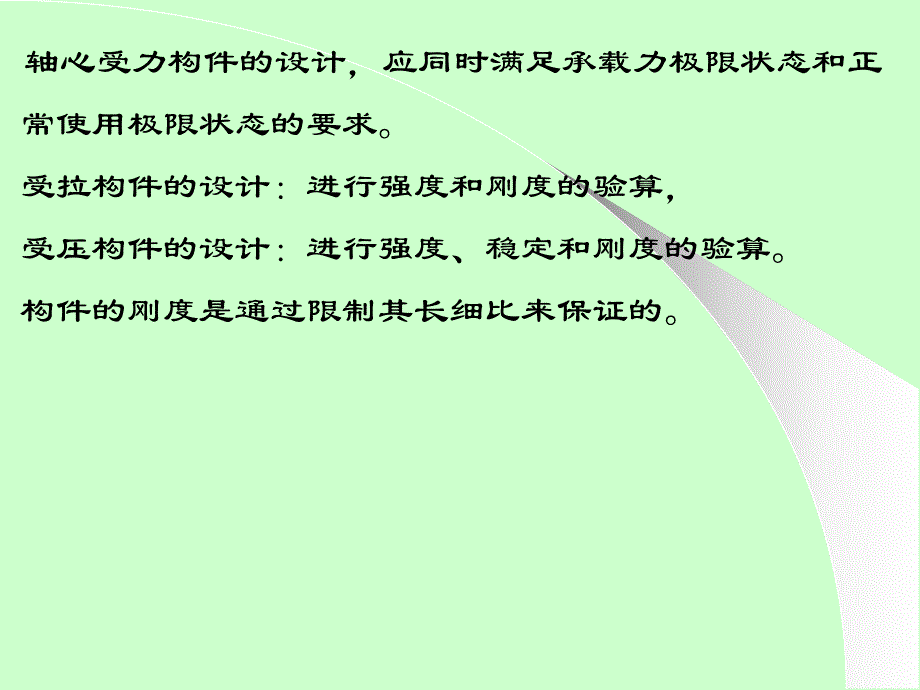

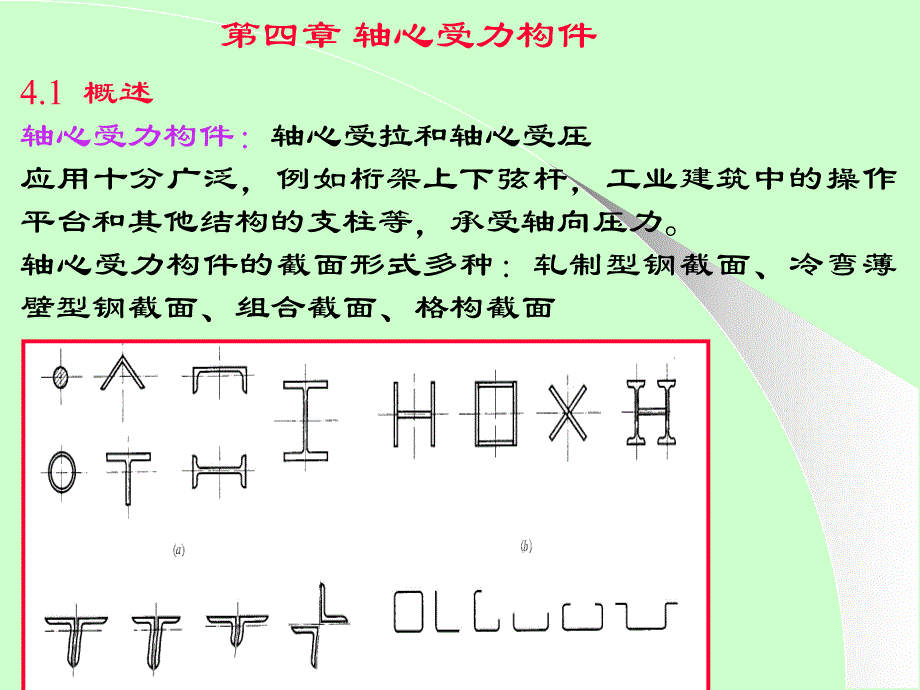

1、第四章 轴心受力构件 4.1 概述轴心受力构件：轴心受拉和轴心受压应用十分广泛，例如桁架上下弦杆，工业建筑中的操作平台和其他结构的支柱等，承受轴向压力。轴心受力构件的截面形式多种：轧制型钢截面、冷弯薄壁型钢截面、组合截面、格构截面 轴心受力构件的设计，应同时满足承载力极限状态和正常使用极限状态的要求。受拉构件的设计：进行强度和刚度的验算，受压构件的设计：进行强度、稳定和刚度的验算。构件的刚度是通过限制其长细比来保证的。4.2 轴心受力构件的强度和刚度4.2.1轴心受力构件的强度计算截面的平均应力达到钢材的屈服点为承载力极限状态。截面局部削弱时，应力分布不再均匀，孔洞附近出现应力集中现象。弹性阶
2、段，孔壁边缘的最大应力可能达到构件毛截面平均应力的3倍。若拉力继续增加，当孔壁边缘的最大应力达到材料的屈服强度以后，应力不再继续增加而只发展塑性变形。截面上的应力产生塑性重分布，最后达到均匀分布。因此，对于有孔洞削弱的轴心受力构件，仍以其净截面的平均应力达到其强度限值作为设计时的控制值。fANn 采用高强度螺栓摩擦型连接的构件，验算净截面强度时应考虑一部分剪力已由孔前接触面传递，验算最外列螺栓处危险截面的强度时，应按下式计算fANn)5.01(1nnNN摩擦型连接的拉杆，除验算净截面强度外，还应验算毛截面强度 fAN 4.2.2轴心受力构件的刚度计算为满足正常使用要求，构件应具有一定的刚度，保
