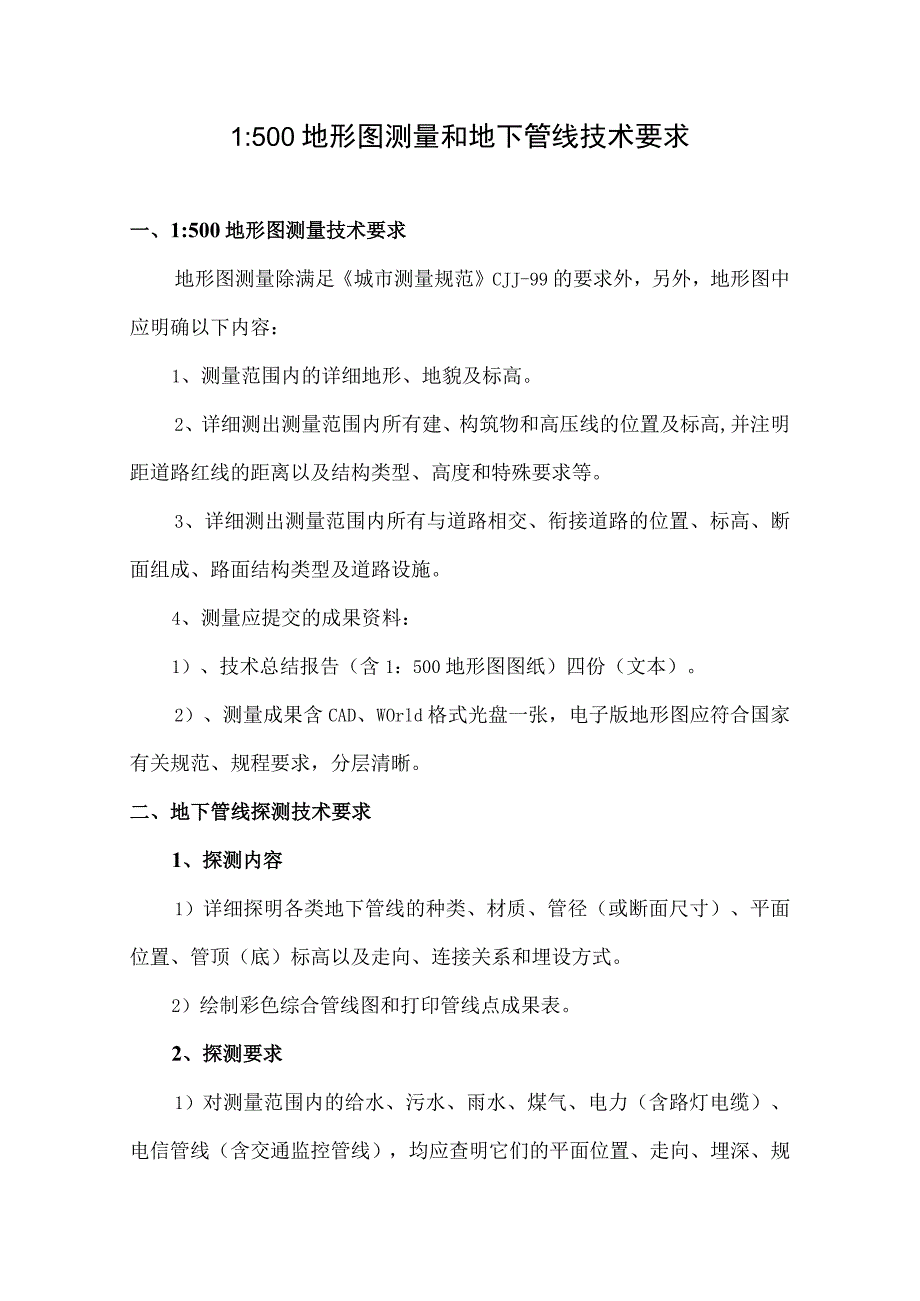

1、1:500地形图测量和地下管线技术要求一、1:500地形图测量技术要求地形图测量除满足城市测量规范CJJ-99的要求外，另外，地形图中应明确以下内容：1、测量范围内的详细地形、地貌及标高。2、详细测出测量范围内所有建、构筑物和高压线的位置及标高,并注明距道路红线的距离以及结构类型、高度和特殊要求等。3、详细测出测量范围内所有与道路相交、衔接道路的位置、标高、断面组成、路面结构类型及道路设施。4、测量应提交的成果资料：1）、技术总结报告（含1：500地形图图纸）四份（文本）。2）、测量成果含CAD、WOrld格式光盘一张，电子版地形图应符合国家有关规范、规程要求，分层清晰。二、地下管线探测技术要

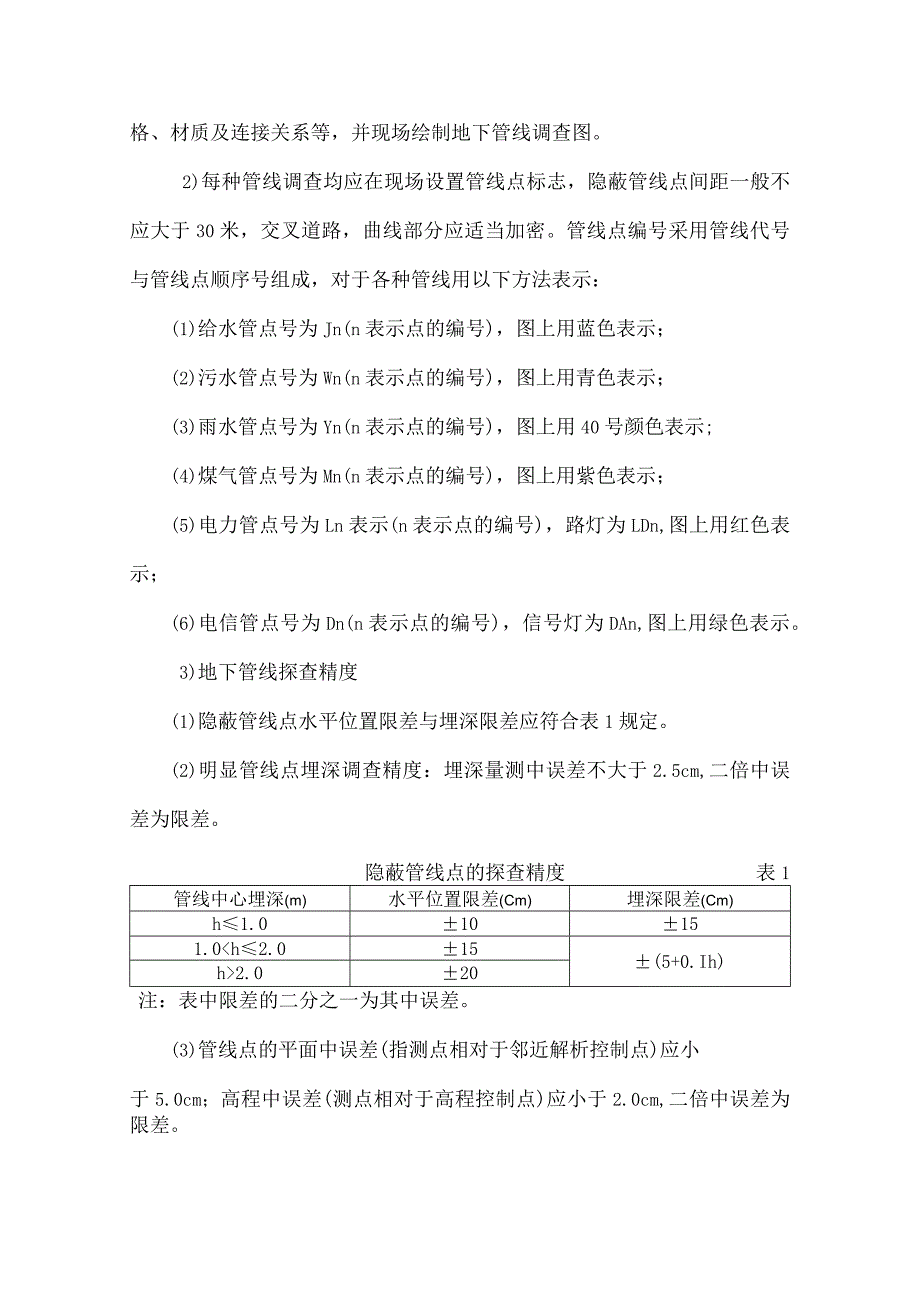

2、求1、探测内容1）详细探明各类地下管线的种类、材质、管径（或断面尺寸）、平面位置、管顶（底）标高以及走向、连接关系和埋设方式。2）绘制彩色综合管线图和打印管线点成果表。2、探测要求1）对测量范围内的给水、污水、雨水、煤气、电力（含路灯电缆）、电信管线（含交通监控管线），均应查明它们的平面位置、走向、埋深、规格、材质及连接关系等，并现场绘制地下管线调查图。2)每种管线调查均应在现场设置管线点标志，隐蔽管线点间距一般不应大于30米，交叉道路，曲线部分应适当加密。管线点编号采用管线代号与管线点顺序号组成，对于各种管线用以下方法表示：(1)给水管点号为Jn(n表示点的编号)，图上用蓝色表示；(2)污水
3、管点号为Wn(n表示点的编号)，图上用青色表示；(3)雨水管点号为Yn(n表示点的编号)，图上用40号颜色表示;(4)煤气管点号为Mn(n表示点的编号)，图上用紫色表示；(5)电力管点号为Ln表示(n表示点的编号)，路灯为LDn,图上用红色表示；(6)电信管点号为Dn(n表示点的编号)，信号灯为DAn,图上用绿色表示。3)地下管线探查精度(1)隐蔽管线点水平位置限差与埋深限差应符合表1规定。(2)明显管线点埋深调查精度：埋深量测中误差不大于2.5cm,二倍中误差为限差。隐蔽管线点的探查精度表1管线中心埋深(m)水平位置限差(Cm)埋深限差(Cm)h1.010151.02.020注：表中限差的二

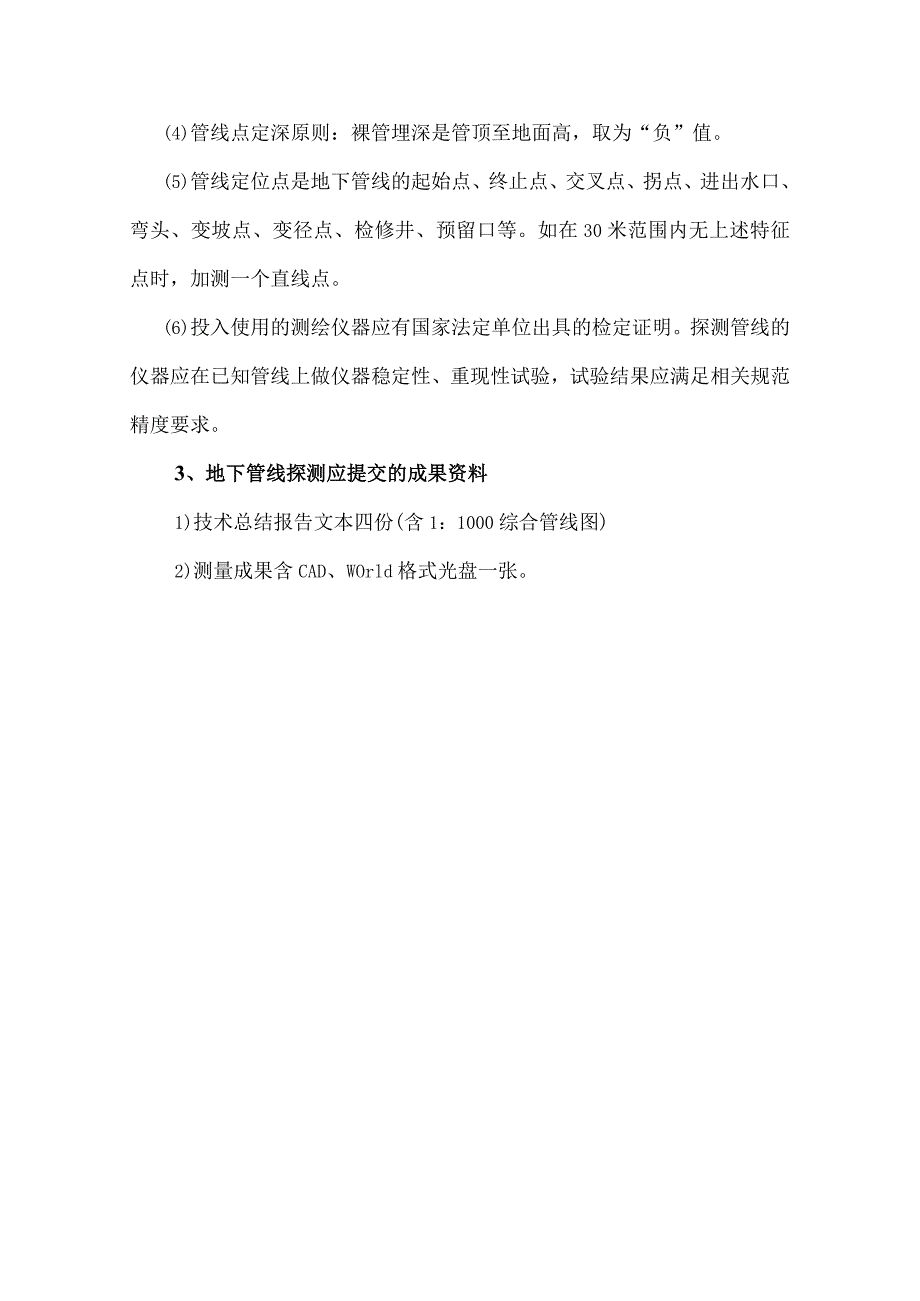

4、分之一为其中误差。(3)管线点的平面中误差(指测点相对于邻近解析控制点)应小于5.0cm；高程中误差(测点相对于高程控制点)应小于2.0cm,二倍中误差为限差。(4)管线点定深原则：裸管埋深是管顶至地面高，取为“负”值。(5)管线定位点是地下管线的起始点、终止点、交叉点、拐点、进出水口、弯头、变坡点、变径点、检修井、预留口等。如在30米范围内无上述特征点时，加测一个直线点。(6)投入使用的测绘仪器应有国家法定单位出具的检定证明。探测管线的仪器应在已知管线上做仪器稳定性、重现性试验，试验结果应满足相关规范精度要求。3、地下管线探测应提交的成果资料1)技术总结报告文本四份(含1：1000综合管线图)2)测量成果含CAD、WOrld格式光盘一张。
