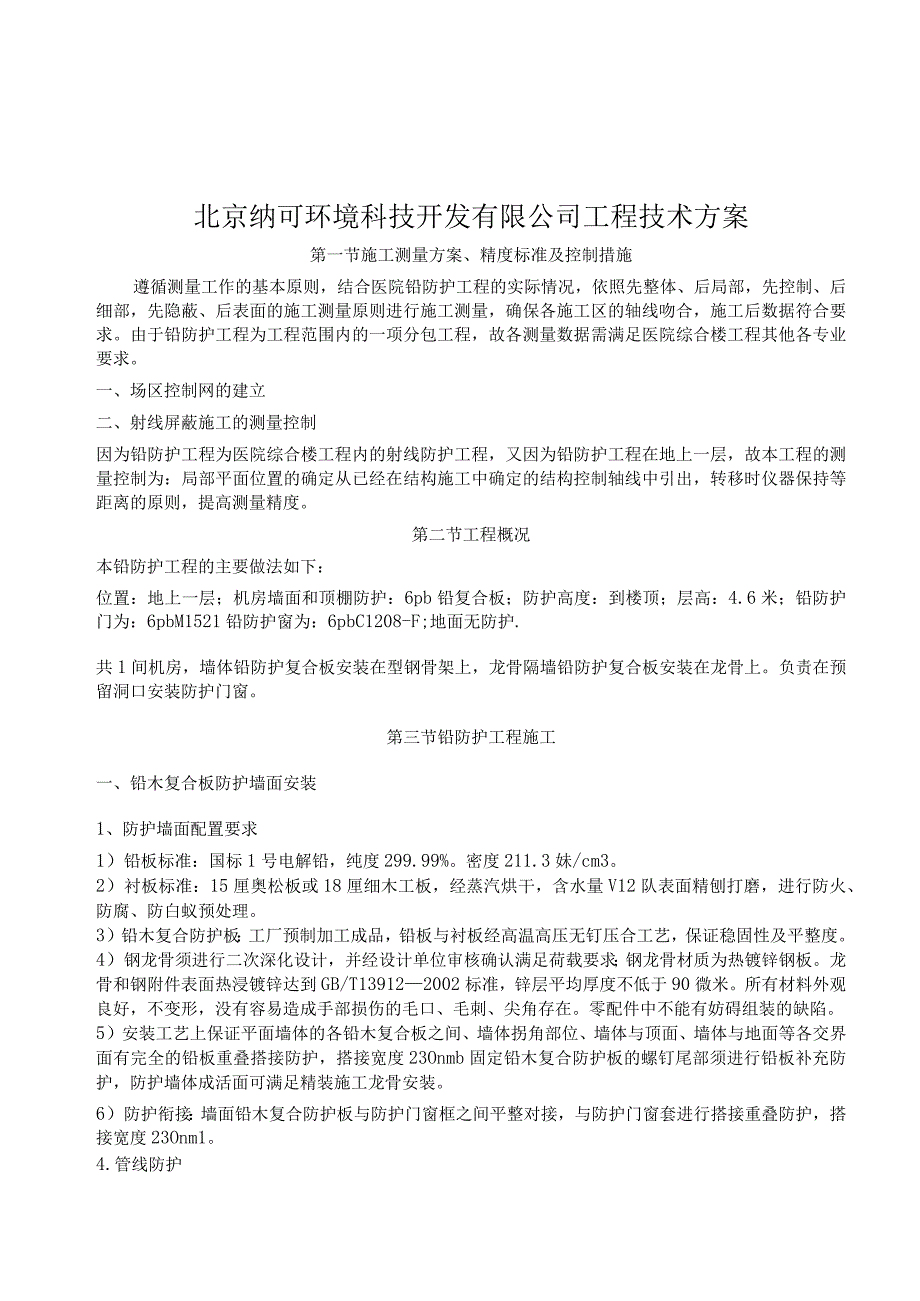

1、北京纳可环境科技开发有限公司工程技术方案第一节施工测量方案、精度标准及控制措施遵循测量工作的基本原则，结合医院铅防护工程的实际情况，依照先整体、后局部，先控制、后细部，先隐蔽、后表面的施工测量原则进行施工测量，确保各施工区的轴线吻合，施工后数据符合要求。由于铅防护工程为工程范围内的一项分包工程，故各测量数据需满足医院综合楼工程其他各专业要求。一、场区控制网的建立二、射线屏蔽施工的测量控制因为铅防护工程为医院综合楼工程内的射线防护工程，又因为铅防护工程在地上一层，故本工程的测量控制为：局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，转移时仪器保持等距离的原则，提高测量精度。第二节工
2、程概况本铅防护工程的主要做法如下：位置：地上一层；机房墙面和顶棚防护：6pb铅复合板；防护高度：到楼顶；层高：4.6米；铅防护门为：6pbM1521铅防护窗为：6pbC1208-F;地面无防护.共1间机房，墙体铅防护复合板安装在型钢骨架上，龙骨隔墙铅防护复合板安装在龙骨上。负责在预留洞口安装防护门窗。第三节铅防护工程施工一、铅木复合板防护墙面安装1、防护墙面配置要求1）铅板标准：国标1号电解铅，纯度299.99%。密度211.3妹/cm3。2）衬板标准：15厘奥松板或18厘细木工板，经蒸汽烘干，含水量V12队表面精刨打磨，进行防火、防腐、防白蚁预处理。3）铅木复合防护板：工厂预制加工成品，铅板
3、与衬板经高温高压无钉压合工艺，保证稳固性及平整度。4）钢龙骨须进行二次深化设计，并经设计单位审核确认满足荷载要求；钢龙骨材质为热镀锌钢板。龙骨和钢附件表面热浸镀锌达到GB/T139122002标准，锌层平均厚度不低于90微米。所有材料外观良好，不变形，没有容易造成手部损伤的毛口、毛刺、尖角存在。零配件中不能有妨碍组装的缺陷。5）安装工艺上保证平面墙体的各铅木复合板之间、墙体拐角部位、墙体与顶面、墙体与地面等各交界面有完全的铅板重叠搭接防护，搭接宽度23Onmb固定铅木复合防护板的螺钉尾部须进行铅板补充防护，防护墙体成活面可满足精装施工龙骨安装。6）防护衔接：墙面铅木复合防护板与防护门窗框之间平

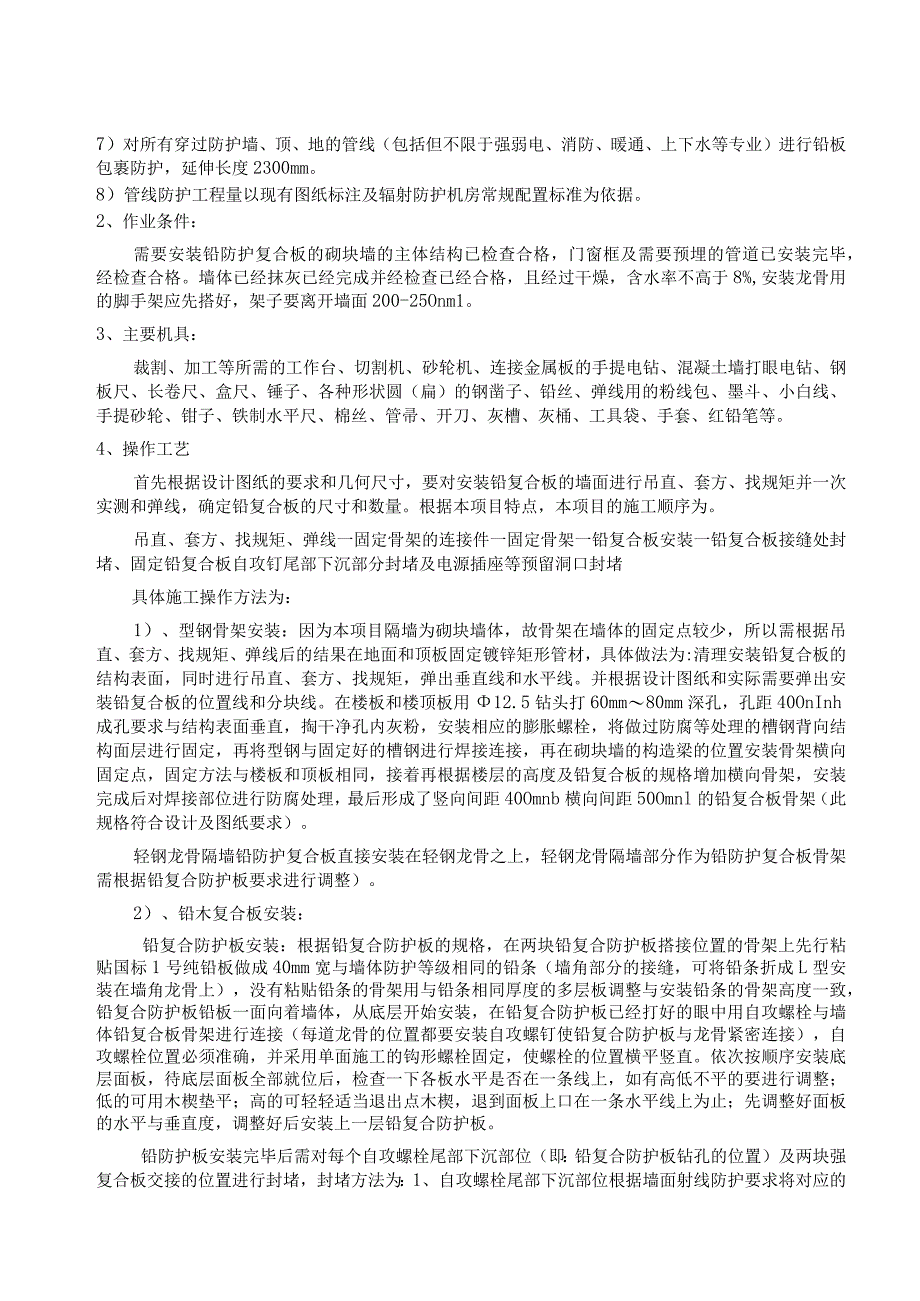

4、整对接，与防护门窗套进行搭接重叠防护，搭接宽度23Onm1。4.管线防护7）对所有穿过防护墙、顶、地的管线（包括但不限于强弱电、消防、暖通、上下水等专业）进行铅板包裹防护，延伸长度2300mm。8）管线防护工程量以现有图纸标注及辐射防护机房常规配置标准为依据。2、作业条件：需要安装铅防护复合板的砌块墙的主体结构已检查合格，门窗框及需要预埋的管道已安装完毕，经检查合格。墙体已经抹灰已经完成并经检查已经合格，且经过干燥，含水率不高于8%,安装龙骨用的脚手架应先搭好，架子要离开墙面200-25Onm1。3、主要机具：裁割、加工等所需的工作台、切割机、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢
5、板尺、长卷尺、盒尺、锤子、各种形状圆（扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、管帚、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。4、操作工艺首先根据设计图纸的要求和几何尺寸，要对安装铅复合板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定铅复合板的尺寸和数量。根据本项目特点，本项目的施工顺序为。吊直、套方、找规矩、弹线一固定骨架的连接件一固定骨架一铅复合板安装一铅复合板接缝处封堵、固定铅复合板自攻钉尾部下沉部分封堵及电源插座等预留洞口封堵具体施工操作方法为：1）、型钢骨架安装：因为本项目隔墙为砌块墙体，故骨架在墙体的固定点较少，所以需根据吊直、套方、
6、找规矩、弹线后的结果在地面和顶板固定镀锌矩形管材，具体做法为:清理安装铅复合板的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装铅复合板的位置线和分块线。在楼板和楼顶板用12.5钻头打60mm80mm深孔，孔距40OnInh成孔要求与结构表面垂直，掏干净孔内灰粉，安装相应的膨胀螺栓，将做过防腐等处理的槽钢背向结构面层进行固定，再将型钢与固定好的槽钢进行焊接连接，再在砌块墙的构造梁的位置安装骨架横向固定点，固定方法与楼板和顶板相同，接着再根据楼层的高度及铅复合板的规格增加横向骨架，安装完成后对焊接部位进行防腐处理，最后形成了竖向间距40Omnb横向间距5
7、0Omnl的铅复合板骨架（此规格符合设计及图纸要求）。轻钢龙骨隔墙铅防护复合板直接安装在轻钢龙骨之上，轻钢龙骨隔墙部分作为铅防护复合板骨架需根据铅复合防护板要求进行调整）。2）、铅木复合板安装：铅复合防护板安装：根据铅复合防护板的规格，在两块铅复合防护板搭接位置的骨架上先行粘贴国标1号纯铅板做成40mm宽与墙体防护等级相同的铅条（墙角部分的接缝，可将铅条折成L型安装在墙角龙骨上），没有粘贴铅条的骨架用与铅条相同厚度的多层板调整与安装铅条的骨架高度一致，铅复合防护板铅板一面向着墙体，从底层开始安装，在铅复合防护板已经打好的眼中用自攻螺栓与墙体铅复合板骨架进行连接（每道龙骨的位置都要安装自攻螺钉使

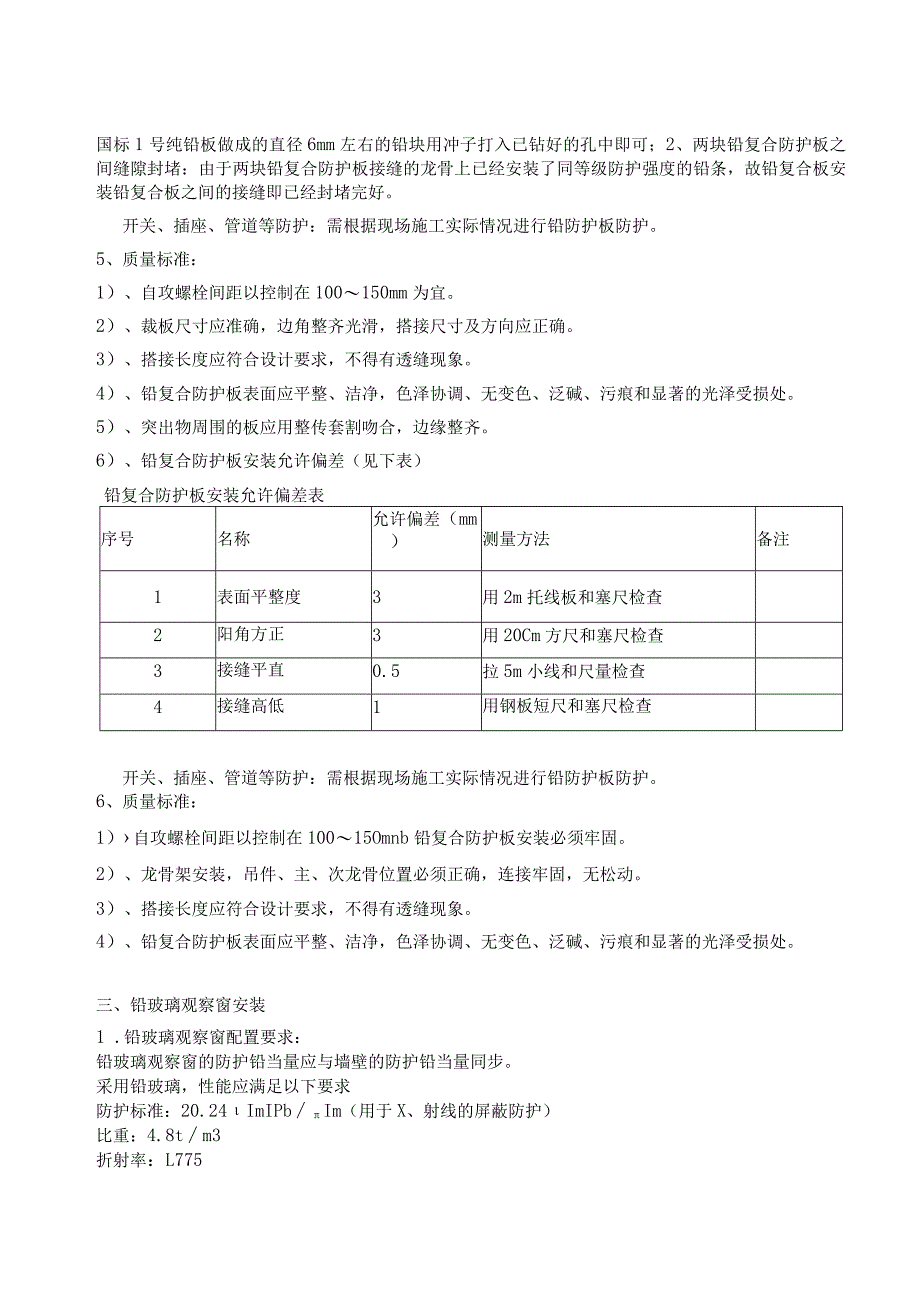

8、铅复合防护板与龙骨紧密连接），自攻螺栓位置必须准确，并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板水平是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，退到面板上口在一条水平线上为止；先调整好面板的水平与垂直度，调整好后安装上一层铅复合防护板。铅防护板安装完毕后需对每个自攻螺栓尾部下沉部位（即：铅复合防护板钻孔的位置）及两块强复合板交接的位置进行封堵，封堵方法为：1、自攻螺栓尾部下沉部位根据墙面射线防护要求将对应的国标1号纯铅板做成的直径6mm左右的铅块用冲子打入已钻好的孔中即可；2、两块铅复合
9、防护板之间缝隙封堵：由于两块铅复合防护板接缝的龙骨上已经安装了同等级防护强度的铅条，故铅复合板安装铅复合板之间的接缝即已经封堵完好。开关、插座、管道等防护：需根据现场施工实际情况进行铅防护板防护。5、质量标准：1）、自攻螺栓间距以控制在100150mm为宜。2）、裁板尺寸应准确，边角整齐光滑，搭接尺寸及方向应正确。3）、搭接长度应符合设计要求，不得有透缝现象。4）、铅复合防护板表面应平整、洁净，色泽协调、无变色、泛碱、污痕和显著的光泽受损处。5）、突出物周围的板应用整传套割吻合，边缘整齐。6）、铅复合防护板安装允许偏差（见下表）铅复合防护板安装允许偏差表序号名称允许偏差（mm）测量方法备注1表
10、面平整度3用2m托线板和塞尺检查2阳角方正3用20Cm方尺和塞尺检查3接缝平直0.5拉5m小线和尺量检查4接缝高低1用钢板短尺和塞尺检查开关、插座、管道等防护：需根据现场施工实际情况进行铅防护板防护。6、质量标准：1）自攻螺栓间距以控制在10015Omnb铅复合防护板安装必须牢固。2）、龙骨架安装，吊件、主、次龙骨位置必须正确，连接牢固，无松动。3）、搭接长度应符合设计要求，不得有透缝现象。4）、铅复合防护板表面应平整、洁净，色泽协调、无变色、泛碱、污痕和显著的光泽受损处。三、铅玻璃观察窗安装1 .铅玻璃观察窗配置要求：铅玻璃观察窗的防护铅当量应与墙壁的防护铅当量同步。采用铅玻璃，性能应满足以
11、下要求防护标准：20.24ImIPbIm（用于X、射线的屏蔽防护）比重：4.8tm3折射率：L775透光率：285%稳定率：（抗潮）A观察窗框（套）选用不小于1.2mm厚304#不锈钢材质，面层喷塑颜色须经发包人认定，防护当量满足设计要求，且不易变形；观察窗的铅玻璃须为不低于ZF3铅玻璃，表面经抗划伤、抗破碎处理，玻璃内不应有气泡，玻璃与窗框防护可靠。2 .主要工艺流程：划线定位一防腐处理一辐射防护窗框的固定一辐射防护窗框与墙体间隙的防护处理一防护铅玻璃的安装一五金配件的安装。D安装防护窗前,应先核对窗洞口尺寸,如果发现窗洞口的尺寸偏小时,应进行适当开凿,使其符合窗框安装的尺寸要求.2）弹出位
12、置线和水平线,将窗框按线放入门洞口内，并用木模进行临时固定。然后按线调整，安装时应根据窗框上连接铁件的位置剔凿出门洞孔处相应位置的膨胀螺栓。窗框距洞口间隙5mm左右。3 .在窗框安装完毕，对其进行掩口处理，防护砂浆抹层厚度不得低于20四、防护门安装（一）、手动防护门的安装1、手动防护门具体配置要求做法：a.包括门框、整体门套、门扇、锁具、拉手（里外配拉手）、脚链/门轴、闭门器（防火防护门）、门挡等五金件，电离辐射警示牌（GB18871-2002）及电离辐射警示灯等的制作和安装。b.门内部主要结构由钢骨架、铅板、防护粘合剂、抗氧化剂、特种密度板等组成。平开门框采用不小于1.5mn厚304不锈钢板
13、与防护铅板，门框与门扇之间缝隙采用专用密封毛条,门的下沿应有防漏射线处理。门框面层喷塑颜色同门扇。c.整体结构牢固、可靠，不易变形和锈蚀，开关寿命不少于50000次。d.门扇内框选用钢制结构，内部结构合理、牢固，防腐处理可靠，并填充保温隔音防火材料。表面平整、美观。防护层采用复合工艺，防护当量满足设计要求，且永不变形。面层采用不小于1.2mm厚304不锈钢板，面层喷塑颜色须经发包人认定，表面平整、美观，无钉孔、无包边。门体具有防尘功能。e.门框选用1.5m厚304不锈钢板钢制结构，内部结构合理、牢固，防腐处理可靠。防护层当量满足设计要求，且永不变形。面层喷塑颜色须经发包人认定。f.整体门套配置
14、与防护门体相同材质的防护装饰门套，且做防护处理。面层喷涂颜色同门扇。g.隔音效果好，开启灵活。h.双开门在门中间闭合处应有防漏射线处理。1.防火防护门要求达到图纸要求的防火要求防火等级（门体、五金均达到相应的防火等级）。门五金：重型不锈钢顶针式门轴上/下可调；开启测试次数不低于150万次。门轴选用304以上的牌号。门锁：采用专用重型304不锈钢门锁。执手和面板样式由设计师最终确认以符合建筑设计风格。防火防护门安装的应是防火锁，应经国家认可授权检测机构检验合格，其耐火性能应符合GB12955-2008防火门中附录A的规定。不锈钢防火执手锁必须采用304不锈钢精铸（实芯）材质的圆柱式U形把手（尾部
