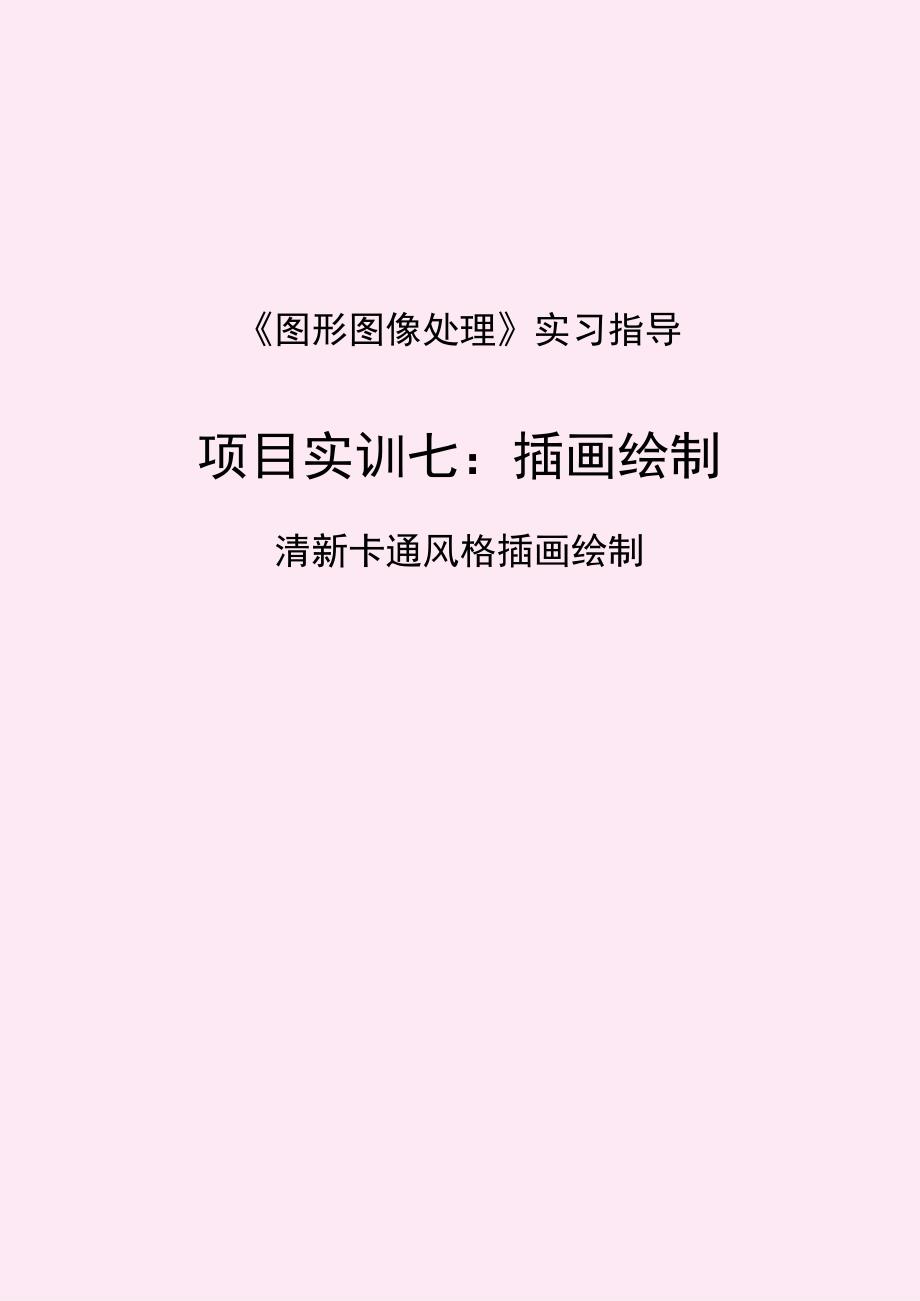

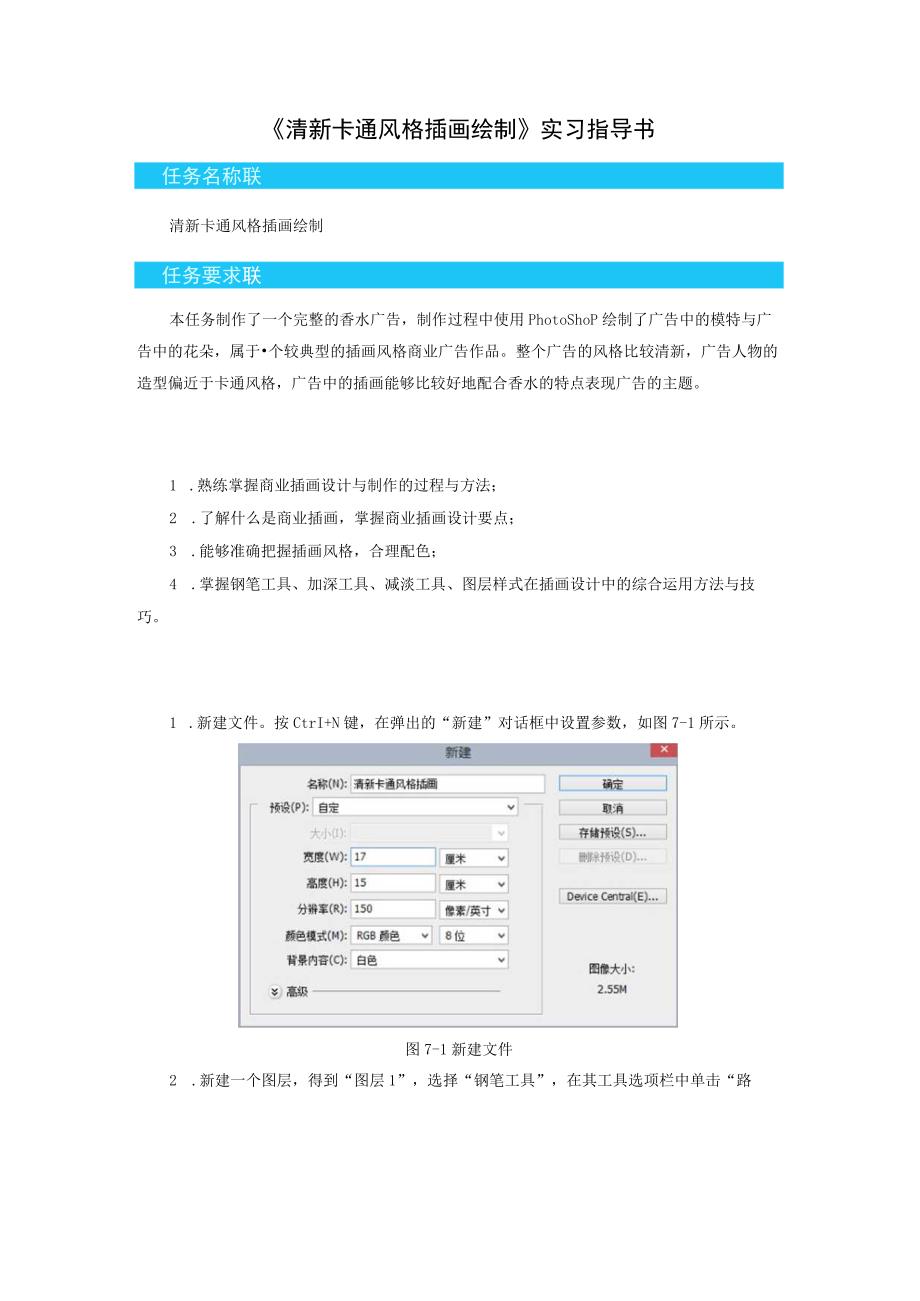

1、图形图像处理实习指导项目实训七：插画绘制清新卡通风格插画绘制清新卡通风格插画绘制实习指导书任务名称联清新卡通风格插画绘制任务要求联本任务制作了一个完整的香水广告，制作过程中使用PhotoShoP绘制了广告中的模特与广告中的花朵，属于个较典型的插画风格商业广告作品。整个广告的风格比较清新，广告人物的造型偏近于卡通风格，广告中的插画能够比较好地配合香水的特点表现广告的主题。1 .熟练掌握商业插画设计与制作的过程与方法；2 .了解什么是商业插画，掌握商业插画设计要点；3 .能够准确把握插画风格，合理配色；4 .掌握钢笔工具、加深工具、减淡工具、图层样式在插画设计中的综合运用方法与技巧。1 .新建文件

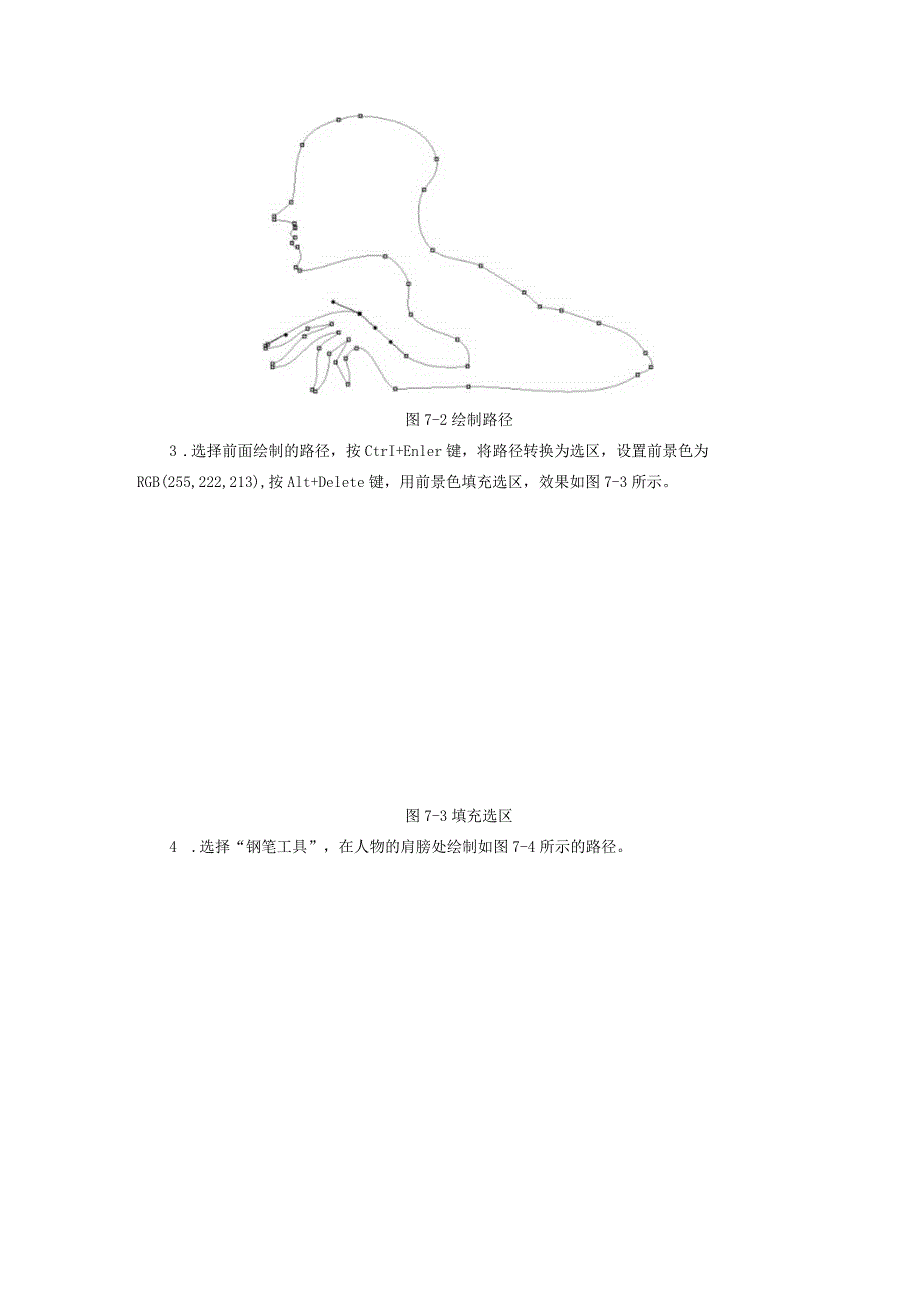

2、。按CtrI+N键，在弹出的“新建”对话框中设置参数，如图7-1所示。图7-1新建文件2 .新建一个图层，得到“图层1”，选择“钢笔工具”，在其工具选项栏中单击“路图7-2绘制路径3 .选择前面绘制的路径，按CtrI+Enler键，将路径转换为选区，设置前景色为RGB(255,222,213),按Alt+Delete键，用前景色填充选区，效果如图7-3所示。图7-3填充选区4 .选择“钢笔工具”，在人物的肩膀处绘制如图7-4所示的路径。5 .按Ctrl+Enter键，将路径转换为选区；选择“加深工具”，在其工具选项栏中设置其“曝光度”值为8%,在选区内进行涂抹，如图7-5所示。图7-5绘制肩膀
3、图形6 .按照步骤4步骤5的制作方法，对人体其他部位也分别使用“加深工具”涂抹,得到图7-6、图7-7、图7-8和图7-9所示的效果。图7-6绘制耳朵及颈部图形图7-8绘制身体部分图形图7-9绘制手部图形7 .选择“钢笔工具”，在人物的胳膊上绘制几条如图7-10所示的路径。图7-10绘制路径8 .新建一个图层，得到“图层2”，设置前景色为白色；选择刚刚绘制的路径，按Ctrl+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色，如图7T1所示。图7T1绘制胳膊高光9 .设置“图层2”的混合模式为“柔光”；单击“添加图层蒙版”按钮，设置前景色为黑色，选择“画笔工具”，在其工具选
4、项栏中设置适当的画笔大小与不透明度，分别对每个形状的两端进行涂抹，得到如图7-12所示的效果。图7T2胳膊高光完善后的效果10 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，在人物的眼睛处绘制如图7-13所示的路径。11 .新建一个图层，得到“图层3”，设置前景色为黑色；选择刚刚绘制的路径，按CtrI+Enter键，将路径转换为选区;按Alte+Delete键,填充前景色，如图7T4所示。图7-14填充选区后的效果12 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，在人物的眉毛处绘制如图7T5所示的路径。图775绘制路径13 .新建一个图层，得到“图层4”，设置前景色为黑色；选择刚
5、刚绘制的路径，按CtrI+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色；选择“橡皮擦工具”，在其工具选项栏中设置适当的“不透明度”及画笔大小，对眉毛的左面部分进行涂抹，得到如图7T6所示的效果。14 .新建一个图层，得到“图层5”，设置前景色为RGB(224,241,250)；选择“画笔工具”，在其工具选项栏上设置“不透明度”值为50%、“流量”值为30%,并设置适当的画笔大小，在人物的睫毛的上方进行涂抹；设置前景色为RGB(189,208,212),在“画笔工具”的工具选项栏中设置“不透明度”值为100%.“流量”值为100%,“画笔大小”的半径值为3px,在人物的
6、眼睫毛上方绘制线条，效果如图7-17所示。图7-17用画笔绘制后的效果15 .新建一个图层，得到“图层6”,设置前景色为RGB(232,160,133),选择“画笔工具”，在其工具选项栏中设置“不透明度”值为50%、“流量”值为30%,并设置适当的画笔大小，在人物的脸颊上进行涂抹，效果如图7-18所示。图7T8脸颊涂抹后的效果16 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，在人物的脸颊上绘制如图7-19所示的路径。17 .新建一个图层，得到“图层7”，设置前景色为白色；选择刚刚绘制的路径，按CtrI+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色，设置“图层7
7、”的混合模式为“柔光”，效果如图7-20所示。图7-20填色并设置混合模式后的效果18 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，在人物嘴唇部分绘制如图7-21所示的路径。图7-21绘制路径19 .新建一个图层，得到“图层8”,设置前景色为RGB(255,150,229)；选择刚刚绘制的路径，按CtrI+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色;选择“加深工具”，在其工具选项栏中设置“曝光度”值为8%,对嘴唇的暗部进行涂抹；选择“减淡工具”，在其工具选项栏中设置“曝光度”值为8%,对嘴唇的高光进行涂抹，效果如图7-22所示。20 .选择“钢笔工具”，在工
8、具选项栏上单击“路径”按钮，在人物的头顶绘制如图7-23所示的路径。21 .新建一个图层，得到“图层9”，设置前景色为RGB(156,82,49)；选择刚刚绘制的路径，按CtrI+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色，效果如图7-24所示。图7-24填充选区后的效果22 .按照步骤20步骤21的制作方法，绘制路径并填色，得到图7-25和图7-26所示的效果。图7-25绘制头发细节图7-26绘制头发细节23 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，在人物的胸部绘制如图7-27所示的路径。图7-27绘制路径24 .新建一个图层，得到“图层10”，设置前
9、景色为RGB(242,255,183)；选择刚刚绘制的路径，按Ctrl+Enter键，将路径转换为选区；按Alte+Delete键，填充前景色；选择“加深工具”，在其工具选项栏中设置“范围”为中间调、“曝光度”值为8乐在图像的暗面进行涂抹，效果如图7-28所示。25 .绘制墙体。选择“矩形选框工具，绘制如图7-29所示的矩形选区。26 .新建一个图层，得到“图层11”，并将其拖到所有图层的下方，设置前景色为RGB(175,175,175),按Alt+Delete键，填充前景色，效果如图7-30所示。图7-30填充选区后的效果27 .选择“矩形选框工具，绘制如图7-31所示的矩形选区。图7-31
10、绘制矩形选区28 .新建一个图层，得到“图层12”，设置前景色为RGB(202,221,230),按Alt+Delete键,填充前景色，效果如图7-32所示。29 .保持选区，选择“移动工具”，按住Alt+Shift键，向右拖动图像移到如图7-33所示的位置。仿照本步的操作方法，按照如图7-34所示的方法进行排列。图7-33复制矩形图7-34更制矩形的最终结果30 .选择“图层12”，按Ctrl+Alt+G键，执行“创建剪贴蒙版”命令，得到如图7-35所示的效果。的路径。刚绘制的路径，按CtrI+Enter键，将路径转换为选区；按Alt+Delete键，填充前景色,效果如图7-37所示。33.
11、选择“矩形选框工具，绘制如图7-38所示的矩形选区。34 .新建一个图层，得到“图层14”，设置前景色为白色，按Shift+F6键，执行“羽化”命令，设置“羽化半径”值为5,按Alt+Delete键，填充前景色，效果如图7-39所示。35 .选择“矩形选框工具，绘制如图7-40所示的矩形选区。36 .设置前景色为白色，选择“渐变工具”，设置渐变的类型为从前景色到透明色的线性渐变，从选区的左侧至右侧绘制渐变，如图7-41所示。37 .设置前景色为RGB(204,204,204),重复步骤33步骤34的操作方法，得到如图7-42所示的效果。38 .绘制鲜花。选择“钢笔工具”，在工具选项栏上单击“路
12、径”按钮，绘制如图7-43所示的路径。39 .新建一个图层，得到“图层15”，设置前景色为RGB(250,221,198)；选择刚刚绘制的路径，按Ctrl+Enter键，将路径转换为选区；按Alt+Delete键，填充前景色，效果如图7-44所示。40 .选择“减淡工具”，在其工具选项栏中设置“曝光度”值为10%,对花瓣的高光部分进行涂抹，效果如图7-45所示。41 .选择“钢笔工具”，在工具选项栏上单击“路径”按钮，绘制如图7-46所示的两条路径。并在其工具选项栏中设置“曝光度”值为5%,对选区内的图像进行涂抹，效果如图7-47所示。43.重复步骤41步骤42的操作，用“减淡工具”和“加深工
13、具”对图像进行涂抹,得到如图7-48X图7-49所示的效果。图7-48继续使用减淡工具和加深工具后的效果图7-49继续使用减淡工具和加深工具后的效果44.打开素材文件”素材.psd”，使用“移动工具”将其拖动到制作文件中，得到“图层16”，并将其拖到“图层15”的下方，按CtrI+T键，调出自由变换控制框，按住45.选择“图层15”，按Ctrl+T键，调出自由变换控制框，按住Shift键，缩小图像，如图7-51所示。46.复制“图层15”两次,得到“图层15副本”和“图层15副本2”图层，调整其位置及大小；选择复制出的两个图层，按Ctrl+E键，合并图层，并重命名为“图层17”；单击“创建新的
14、填充或调整图层”按钮，在弹出的菜单中选择“色相/饱和度”命令，设置参数如图7-52所示；按CtrI+Alt+G键，执行“创建剪贴蒙版”命令，效果如图7-53所示。图7-52设置“色相/饱和度”参数Percowe图7-53复制并调整花朵后的效果47.选择“钢笔工具”，在工具选项栏上单击“路径”按钮，绘制如图7-54所示的两条路径。48.新建一个图层，得到“图层18”，将其拖到“图层15”的下方，设置前景色为RGB(148,219,101)；选择刚刚绘制的路径,按CtrI+Enter键，将路径转换为选区：按Alt+Delete键,填充前景色,效果如图7-55所示。径。图7-56绘制路径50.设置前
15、景色为RGB(II7,192,70)；选择刚刚绘制的路径,按CtrI+Enter键,将路径转换为选区；按Alt+Delete键，填充前景色，效果如图7-57所示。图7-57填色后的效果51.重复步骤49步骤50的操作，对其他叶脉进行绘制，效果如图7-58所示。径。图7-58叶脉效果54.新建一个图层，得到“图层21”，将其拖到“图层16”的上方，设置前景色为RGB(117,181,108)；选择“画笔工具”，设置适当的画笔大小，切换到“路径”面板,55 .返回“图层”面板，单击“添加图层蒙版”按钮，设置前景色为黑色，选择“画笔工具”，设置适当的画笔大小后，参照如图7-62所示的效果对图像进行涂抹。图7-62添加蒙版后的效果56 .单击“添加图层样式”按钮，在弹出菜单中，选择“斜面和浮雕”命令，设置参数如图7-63所示，效果如图7-6
