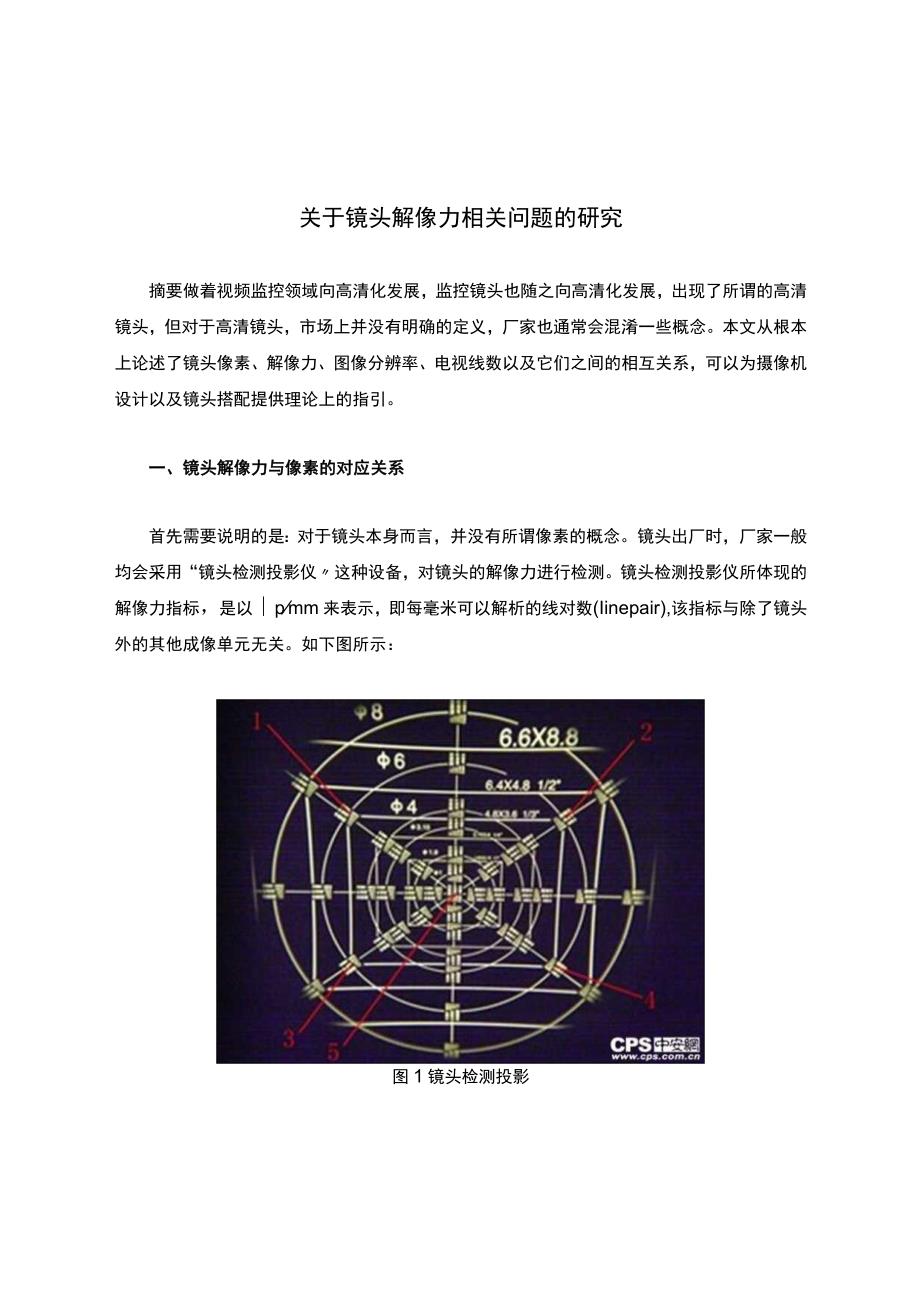

1、关于镜头解像力相关问题的研究摘要做着视频监控领域向高清化发展，监控镜头也随之向高清化发展，出现了所谓的高清镜头，但对于高清镜头，市场上并没有明确的定义，厂家也通常会混淆一些概念。本文从根本上论述了镜头像素、解像力、图像分辨率、电视线数以及它们之间的相互关系，可以为摄像机设计以及镜头搭配提供理论上的指引。一、镜头解像力与像素的对应关系首先需要说明的是：对于镜头本身而言，并没有所谓像素的概念。镜头出厂时，厂家一般均会采用“镜头检测投影仪这种设备，对镜头的解像力进行检测。镜头检测投影仪所体现的解像力指标，是以pmm来表示，即每毫米可以解析的线对数(Iinepair),该指标与除了镜头外的其他成像单元

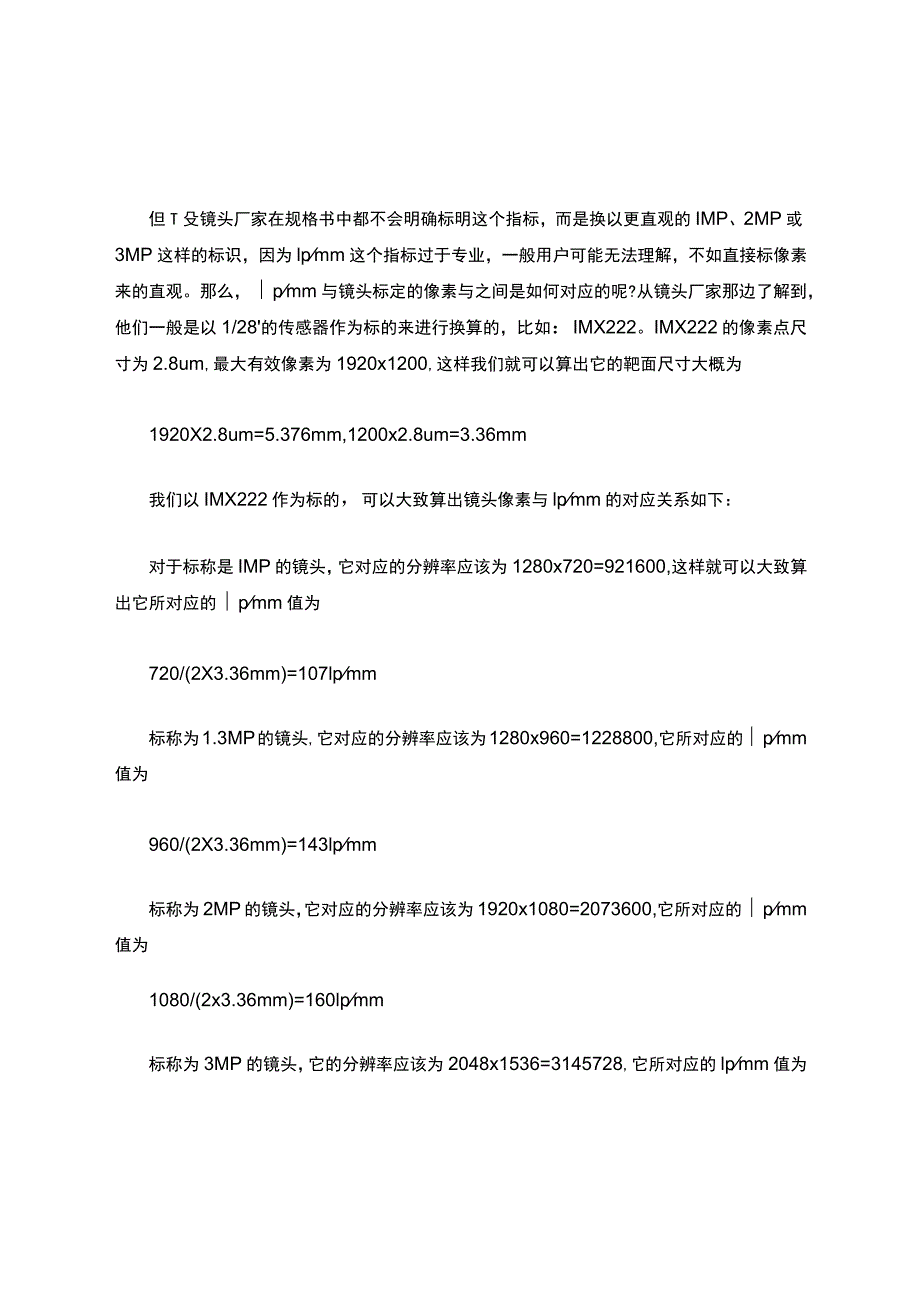

2、无关。如下图所示：图1镜头检测投影但T殳镜头厂家在规格书中都不会明确标明这个指标，而是换以更直观的IMP、2MP或3MP这样的标识，因为lpmm这个指标过于专业，一般用户可能无法理解，不如直接标像素来的直观。那么，pmm与镜头标定的像素与之间是如何对应的呢?从镜头厂家那边了解到，他们一般是以1/28的传感器作为标的来进行换算的，比如：IMX222。IMX222的像素点尺寸为2.8um,最大有效像素为1920x1200,这样我们就可以算出它的靶面尺寸大概为1920X2.8um=5.376mm,1200x2.8um=3.36mm我们以IMX222作为标的，可以大致算出镜头像素与lpmm的对应关系如
3、下：对于标称是IMP的镜头，它对应的分辨率应该为1280x720=921600,这样就可以大致算出它所对应的pmm值为720/(2X3.36mm)=107lpmm标称为1.3MP的镜头,它对应的分辨率应该为1280x960=1228800,它所对应的pmm值为960/(2X3.36mm)=143lpmm标称为2MP的镜头，它对应的分辨率应该为1920x1080=2073600,它所对应的pmm值为1080/(2x3.36mm)=160lpmm标称为3MP的镜头，它的分辨率应该为2048x1536=3145728,它所对应的lpmm值为1536/(2X3.36mm)=228lpmm标称为5MP的

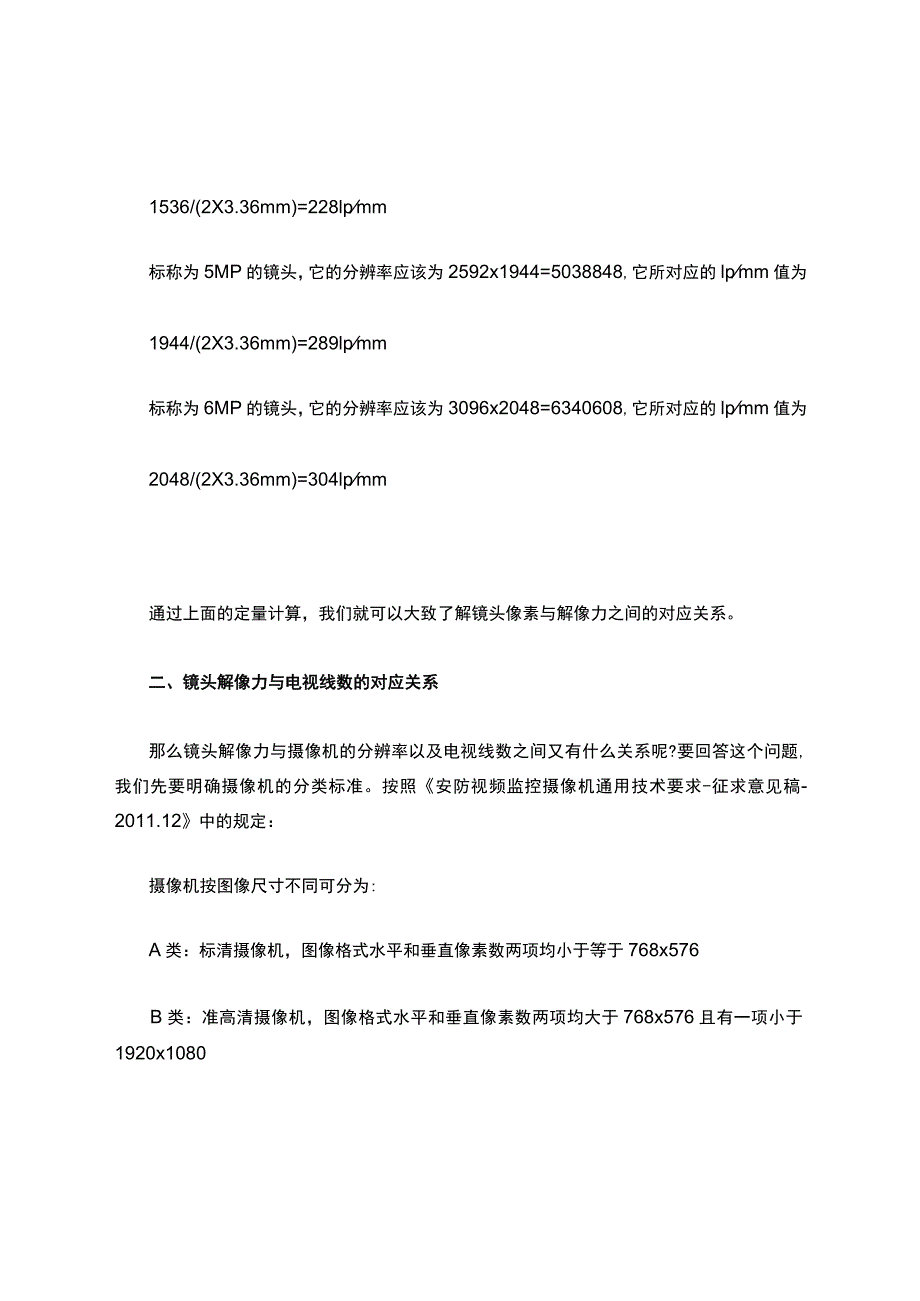

4、镜头，它的分辨率应该为2592x1944=5038848,它所对应的lpmm值为1944/(2X3.36mm)=289lpmm标称为6MP的镜头，它的分辨率应该为3096x2048=6340608,它所对应的lpmm值为2048/(2X3.36mm)=304lpmm通过上面的定量计算，我们就可以大致了解镜头像素与解像力之间的对应关系。二、镜头解像力与电视线数的对应关系那么镜头解像力与摄像机的分辨率以及电视线数之间又有什么关系呢?要回答这个问题,我们先要明确摄像机的分类标准。按照安防视频监控摄像机通用技术要求-征求意见稿-2011.12中的规定：摄像机按图像尺寸不同可分为:A类：标清摄像机，图像
5、格式水平和垂直像素数两项均小于等于768x576B类：准高清摄像机，图像格式水平和垂直像素数两项均大于768x576且有一项小于1920x1080C类：高清摄像机，图像格式水平和垂直像素数两项均大于等于1920x1080按图像尺寸类别，摄像机的中心分辨力应满足：A类：水平分辨力400线，垂直分辨力2380线B类：水平分辨力600线，垂直分辨力600线C类：水平分辨力800线，垂直分辨力800线目前比较常用的两种高清摄像机的分辨率分别是1280x720(1MP)和19201080(2MP),按照摄像机分类标准，他们分别属于B类和C类产品,那他们的中心分辨力分别需要达到600线和800线。这里所说
6、的线，是指TVLine,该指标是从电视领域沿用下来的，是指画面在某一方向上可以解析的线条数,该指标不仅跟镜头解像力有关系，还跟传感器的分辨率有关。TVLine与lpmm的对应关系如下：TVLine=lpmm2x传感器的靶面高度=lpmm2x传感器垂直分辨率x像素点尺寸其中2的原因是lpmm指每毫米的线对数，黑白算一对，而TVLine黑白算两条线，之所以要乘以传感器的高度而不是宽度，是因为该指标是TV行(Line)而不是列(Column)。传感器的靶面高度又可以由传感器的垂直分辨率与像素点尺寸相乘得到，这样我们就可以得到镜头解像力与图像分辨率以及电视线数之间的对应关系。三、相关计算下面我们通过定
7、量的计算，来验证一下。以MT9M034为例，该传感器的靶面高度为3.6mm,最大分辨率为1280x960,像素点尺寸为3.75um,如下图所示：(4* E图2 MT9M034物理尺寸如果按照B类产品的要求,最终要达到600线的分辨率，按照TVLine与lpmm的换算公式可以算出，lpmm=TVLine/(2传感器的高度)=600/(2x3.6mm)=83lpmm因此，镜头的解像力至少要达到83lpmm以上，该传感器在理论上才能达到600线的分辨率。当然，并不是说镜头的解像力越高，最终摄像机呈现的电视线数就可以越高，这还与传感器本身的分辨率有关。还是以刚才分辨率是83lpmm的镜头为例，它所呈现
8、的每条线的宽度为W=1/(2X83lpmm)=6um也就是说传感器像素点的尺寸不能大于6um,这样才能完全分辨出镜头所呈现的分辨率，而MT9M034的像素点大小为3.75um,所以配该镜头没有问题。同理，我们还可以算出MT9M034最高可以配的镜头解像力为1/0.00375mm2=133lp/mm也就是说,对于MT9M034,即使配解像力再高的镜头也无法再提高整体分辨率了。下面我们再来计算一下几个常用传感器所支持的镜头最高解像力。1. IMX222z该传感器的像素点尺寸为2.8um,那么它所支持的镜头最高解像力为：l0.0028mm2=179lpmm2. IMX185,该传感器的像素点尺寸为3
9、.75um,和MT9M034相同，这样理论上它所支持的镜头最高解像力同样也是133lpmm03. IMX178,该传感器的像素点尺寸为2.4um,那么它所支持的镜头最高解像力为：l0.0024mm2=208lpmm四、镜头解像力的选择从上面的计算可以看到，貌似1.3MP的镜头就可以满足IMX185的133lpmm的最大解像力要求,而3MP的镜头也可以满足IMX178最高200lpmm的解像力要求，其实不尽然。因为一般镜头都是中心解像力最高，越往边缘解像力越低。比如一款IMP的镜头，它的中心解像力可以达到125lpmm,而边缘的解像力只能达到80lpmm,而一般镜头厂家都是以中心解像力来标定镜头
10、的像素的，边缘解像力一般只能达到中心的60%左右,这样算下来,对于IMXl85,要保证边缘解像力能达到133lpmm,那么镜头中心解像力就要达到133lpmm/0.6=221lpmm也就是至少需要选用3MP的镜头才能保证图像边缘的清晰度。同理，对于IMX178来说，如果镜头要保证边缘能达到208lpmm的解像力，那么中心解像力就要达到208lpmm/0.6=346lpmm换算成像素就是3461p/mmx2x3.36mm=2325也就是垂直分辨率要能达到2325,如果按16:9的图像来算，水平分辨率应为4133,总体像素为9609225,也就是将近IOMP的镜头才能达到这个标准，但这个级别的镜头价格也是相当可观的。考虑到成本，我们一般还是会采用6MP的镜头来配IMX178,这样它的边缘分辨率理论上只能达到TVLine=304lpmmx0.6220480.0024mm=1793线五、结语通过上面的定量计算,我们能够更好地理解高清镜头解像力与像素以及电视线数之间的关系，并根据这种关系可以推算出不同传感器需要配多高解像力的镜头，或者推算出在镜头解像力一定的情况下摄像机所能达到的最高线数，从而为摄像机设计和镜头选型提供理论上的指导。文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作Jl财IL万事如意!
