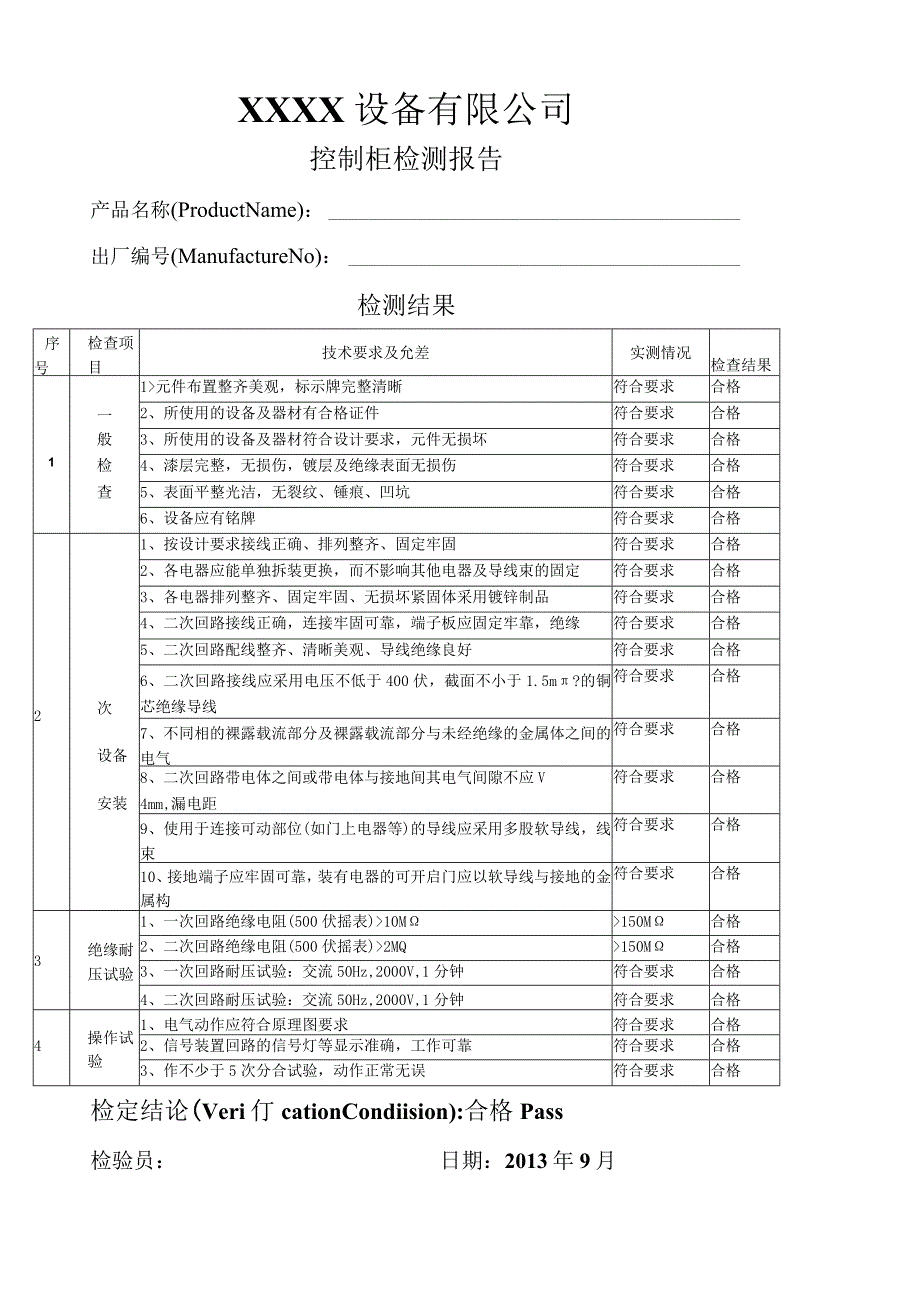

1、XXXX设备有限公司控制柜检测报告产品名称(ProductName)：出厂编号(ManufactureNo)：检测结果序号检查项目技术要求及允差实测情况检查结果1元件布置整齐美观，标示牌完整清晰符合要求合格一2、所使用的设备及器材有合格证件符合要求合格般3、所使用的设备及器材符合设计要求，元件无损坏符合要求合格1检4、漆层完整，无损伤，镀层及绝缘表面无损伤符合要求合格查5、表面平整光洁，无裂纹、锤痕、凹坑符合要求合格6、设备应有铭牌符合要求合格1、按设计要求接线正确、排列整齐、固定牢固符合要求合格2、各电器应能单独拆装更换，而不影响其他电器及导线束的固定符合要求合格3、各电器排列整齐、固定牢固
2、、无损坏紧固体采用镀锌制品符合要求合格4、二次回路接线正确，连接牢固可靠，端子板应固定牢靠，绝缘符合要求合格5、二次回路配线整齐、清晰美观、导线绝缘良好符合要求合格2次6、二次回路接线应采用电压不低于400伏，截面不小于1.5m?的铜芯绝缘导线符合要求合格设备7、不同相的裸露载流部分及裸露载流部分与未经绝缘的金属体之间的电气符合要求合格安装8、二次回路带电体之间或带电体与接地间其电气间隙不应V4mm,漏电距符合要求合格9、使用于连接可动部位(如门上电器等)的导线应采用多股软导线，线束符合要求合格10、接地端子应牢固可靠，装有电器的可开启门应以软导线与接地的金属构符合要求合格绝缘耐压试验1、一次回路绝缘电阻(500伏摇表)10M150M合格32、二次回路绝缘电阻(500伏摇表)2MQ150M合格3、一次回路耐压试验：交流50Hz,2000V,1分钟符合要求合格4、二次回路耐压试验：交流50Hz,2000V,1分钟符合要求合格操作试验1、电气动作应符合原理图要求符合要求合格42、信号装置回路的信号灯等显示准确，工作可靠符合要求合格3、作不少于5次分合试验，动作正常无误符合要求合格检定结论(Veri仃cationCondiision):合格Pass检验员：日期：2013年9月
