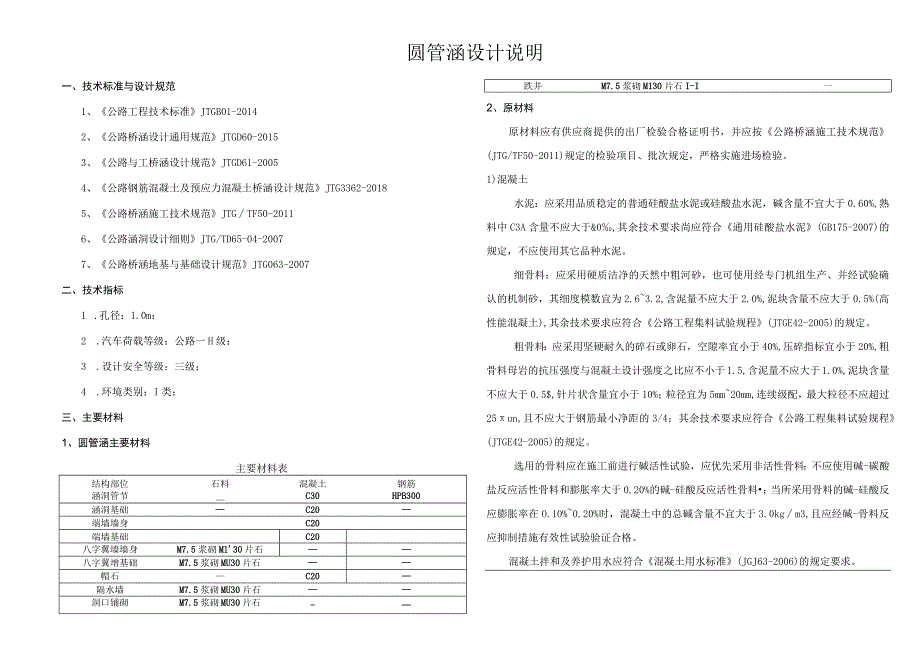

1、圆管涵设计说明一、技术标准与设计规范1、公路工程技术标准JTGB01-20142、公路桥涵设计通用规范JTGD60-20153、公路与工桥涵设计规范JTGD61-20054、公路钢筋混凝土及预应力混凝土桥涵设计规范JTG3362-20185、公路桥涵施工技术规范JTGTF50-20116、公路涵洞设计细则JTG/TD65-04-20077、公路桥涵地基与基础设计规范JTG063-2007二、技术指标1 .孔径：1.0m：2 .汽车荷载等级：公路一H级：3 .设计安全等级：三级；4 .环境类别：I类；三、主要材料1、圆管涵主要材料主要材料表结构部位石料混凝土钢筋涵洞管节C30HPB300涵洞基础
2、C20端墙墙身C20端墙基础C20八字翼墙墙身M7.5浆砌Ml30片石八字翼增基础M7.5浆砌MU30片石帽石C20隔水墙M7.5浆砌MU30片石洞口铺砌M7.5浆砌MU30片石-跌井M7.5浆砌M130片石I-I一2、原材料原材料应有供应商提供的出厂检验合格证明书，并应按公路桥涵施工技术规范(JTG/TF50-2011)规定的检验项目、批次规定，严格实施进场检验。1)混凝土水泥：应采用品质稳定的普通硅酸盐水泥或硅酸盐水泥，碱含量不宜大于0.60%,熟料中C3A含量不应大于&0,其余技术要求尚应符合通用硅酸盐水泥(GB175-2007)的规定，不应使用其它品种水泥。细骨料：应采用硬质洁净的天然
3、中粗河砂，也可使用经专门机组生产、并经试验确认的机制砂，其细度模数宜为2.63.2,含泥量不应大于2.0%,泥块含量不应大于0.5%(高性能混凝土),其余技术要求应符合公路工程集料试验规程(JTGE42-2005)的规定。粗骨料：应采用坚硬耐久的碎石或卵石，空隙率宜小于40%,压碎指标宜小于20%,粗骨料母岩的抗压强度与混凝土设计强度之比应不小于1.5,含泥量不应大于1.0%,泥块含量不应大于0.5$,针片状含量宜小于10%；粒径宜为5mm20mm,连续级配，最大粒径不应超过25un,且不应大于钢筋最小净距的3/4；其余技术要求应符合公路工程集料试验规程(JTGE42-2005)的规定。选用的

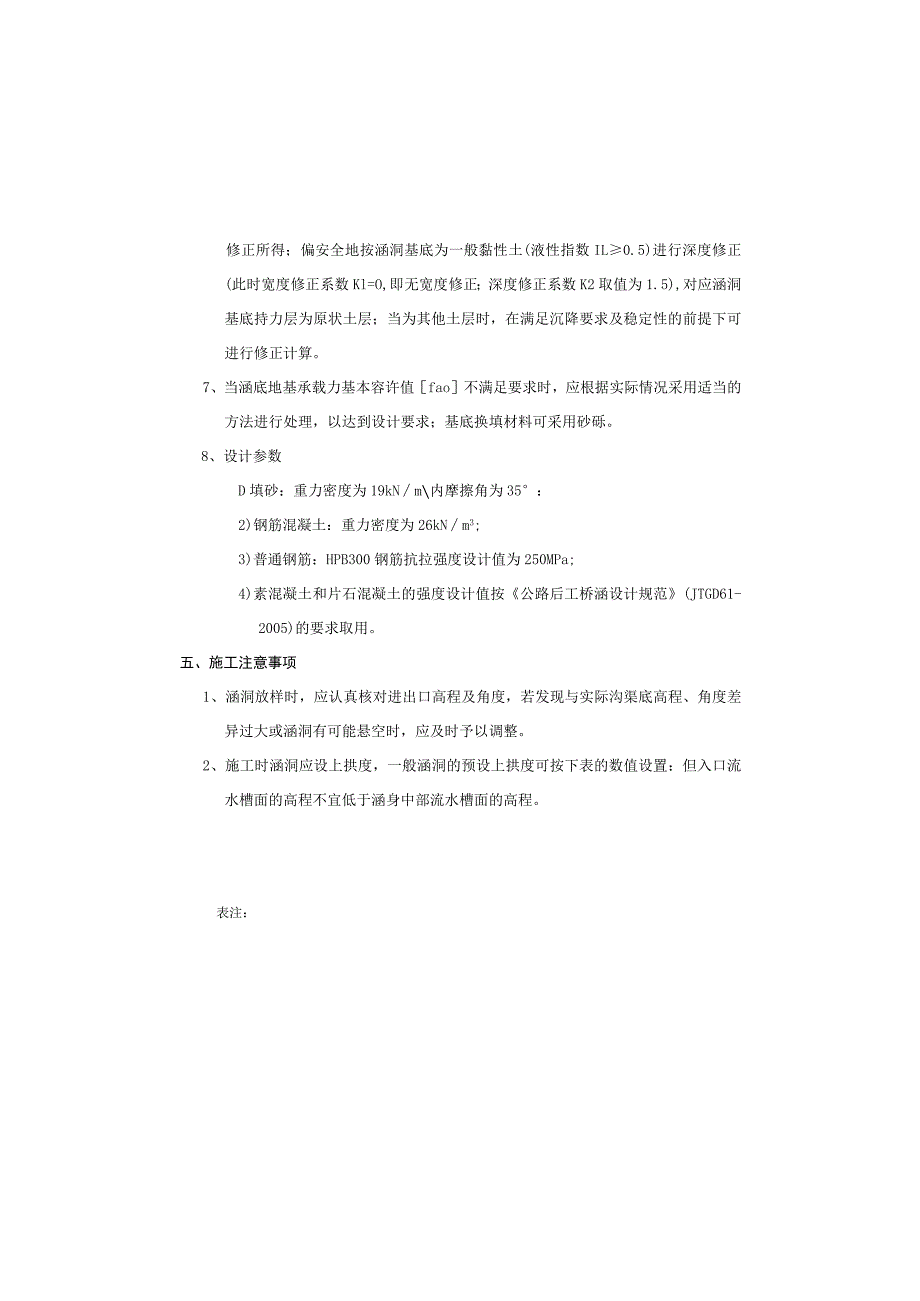

4、骨料应在施工前进行碱活性试验，应优先采用非活性骨料；不应使用碱-碳酸盐反应活性骨料和膨胀率大于0.20%的碱-硅酸反应活性骨料；当所采用骨料的碱-硅酸反应膨胀率在O.10%0.20%时，混凝土中的总碱含量不宜大于3.0kgm3,且应经碱-骨料反应抑制措施有效性试验验证合格。混凝土拌和及养护用水应符合混凝土用水标准(JGJ63-2006)的规定要求。修正所得；偏安全地按涵洞基底为一般黏性土(液性指数IL0.5)进行深度修正(此时宽度修正系数Kl=O,即无宽度修正；深度修正系数K2取值为1.5),对应涵洞基底持力层为原状土层；当为其他土层时，在满足沉降要求及稳定性的前提下可进行修正计算。7、当涵底
5、地基承载力基本容许值fao不满足要求时，应根据实际情况采用适当的方法进行处理，以达到设计要求；基底换填材料可采用砂砾。8、设计参数D填砂：重力密度为19kNm内摩擦角为35：2)钢筋混凝土：重力密度为26kNm3;3)普通钢筋：HPB300钢筋抗拉强度设计值为250MPa;4)素混凝土和片石混凝土的强度设计值按公路后工桥涵设计规范(JTGD61-2005)的要求取用。五、施工注意事项1、涵洞放样时，应认真核对进出口高程及角度，若发现与实际沟渠底高程、角度差异过大或涵洞有可能悬空时，应及时予以调整。表注：2、施工时涵洞应设上拱度，一般涵洞的预设上拱度可按下表的数值设置：但入口流水槽面的高程不宜低

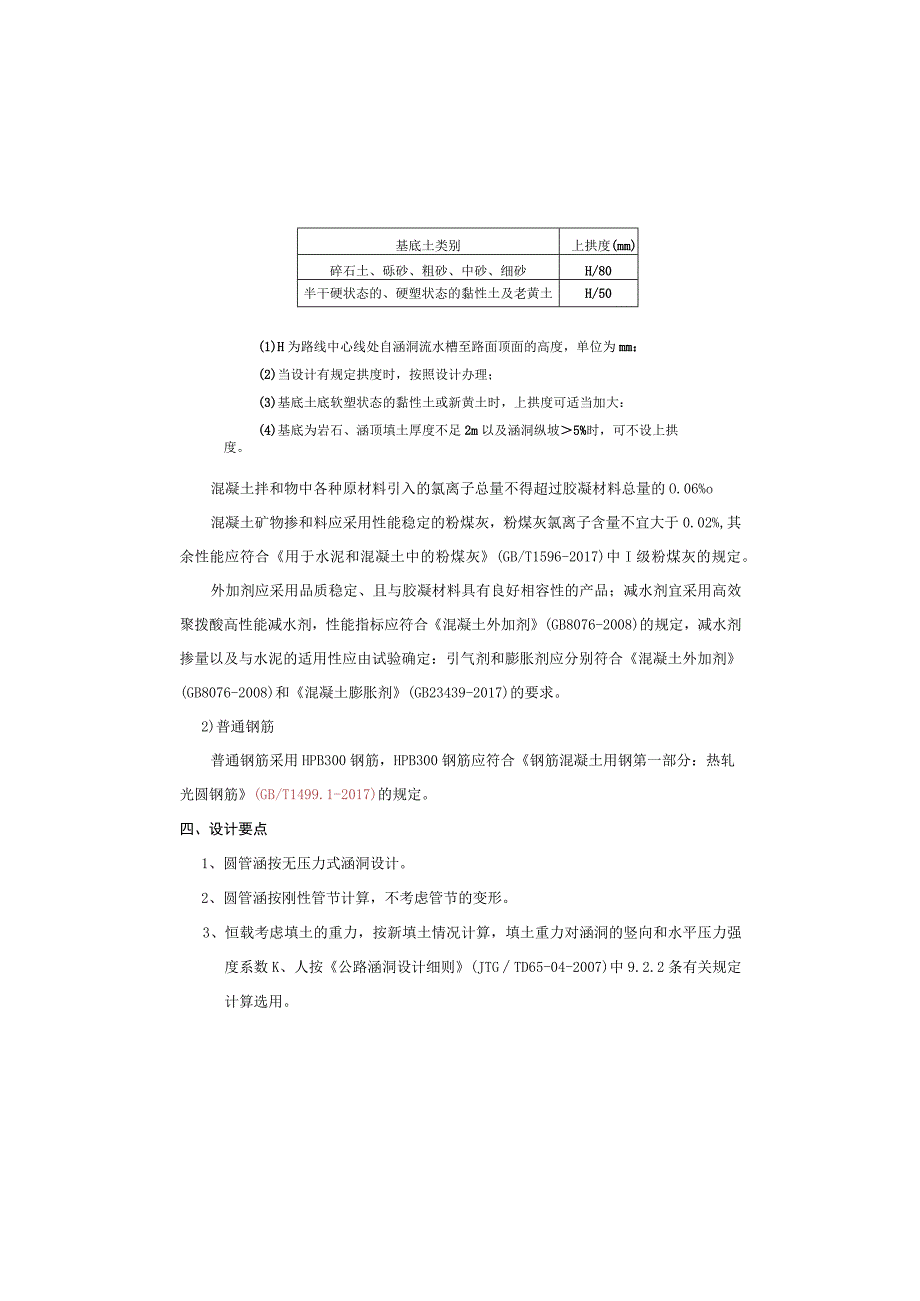

6、于涵身中部流水槽面的高程。基底土类别上拱度(mm)碎石土、砾砂、粗砂、中砂、细砂H/80半干硬状态的、硬塑状态的黏性土及老黄土H/50(1)H为路线中心线处自涵洞流水槽至路面顶面的高度，单位为mm：(2)当设计有规定拱度时，按照设计办理；(3)基底土底软塑状态的黏性土或新黄土时，上拱度可适当加大：(4)基底为岩石、涵顶填土厚度不足2m以及涵洞纵坡5%时，可不设上拱度。混凝土拌和物中各种原材料引入的氯离子总量不得超过胶凝材料总量的O.06%o混凝土矿物掺和料应采用性能稳定的粉煤灰，粉煤灰氯离子含量不宜大于0.02%,其余性能应符合用于水泥和混凝土中的粉煤灰(GB/T1596-2017)中I级粉煤
7、灰的规定。外加剂应采用品质稳定、且与胶凝材料具有良好相容性的产品；减水剂宜采用高效聚拨酸高性能减水剂，性能指标应符合混凝土外加剂(GB8076-2008)的规定，减水剂掺量以及与水泥的适用性应由试验确定：引气剂和膨胀剂应分别符合混凝土外加剂(GB8076-2008)和混凝土膨胀剂(GB23439-2017)的要求。2)普通钢筋普通钢筋采用HPB300钢筋，HPB300钢筋应符合钢筋混凝土用钢第一部分：热轧光圆钢筋(GB/T1499.1-2017)的规定。四、设计要点1、圆管涵按无压力式涵洞设计。2、圆管涵按刚性管节计算，不考虑管节的变形。3、恒载考虑填土的重力，按新填土情况计算，填土重力对涵洞
8、的竖向和水平压力强度系数K、人按公路涵洞设计细则(JTGTD65-04-2007)中9.2.2条有关规定计算选用。4、活载计算采用车辆荷载，按30角扩散分布；由于涵顶填土高度20.5m,故不计活载的冲击效应。5、管节按承载能力极限状态和正常使用极限状态分别进行强度与裂缝验算；不计算管壁环向压力和径向剪力，仅考虑弯矩作用效应。6、地基承载力基本容许值fao是在地基应力理论计算值的基础上，根据公路桥涵地基与基础设计规范(JTGD63-2007)第3.3.4条的有关规定进行深度防水层施工后才可进行下一步施工工序，即沥青涂抹需在回填之前进行。12、 八字翼墙与端墙间的沉降健可于浇筑八字翼墙混凝土时，在
9、端墙面敷设数层沥青和油毛毡而形成(厚度12cm)。13、 路堤与涵洞连接处应设置过渡段，其长度宜按23倍路基填土高度确定;路基压实度不应小于96%。14、 涵洞施工完成后，混凝土强度达到设计强度的85%时，方可进行回填；洞身两侧填土应严格对称均衡水平分层夯实，其每侧长度不应小于洞身两侧填土高度的一倍，压实度不小于96%；洞身两侧紧靠涵身部分的回填土不宜采用大型机械进行压实施工，宜采用人工配合小型机械的方法夯填密实。15、 施工中当涵洞上填土高度不足O.5m时，严禁采用振动或碾压设备对涵顶和洞身范围内的填土进行碾压；填土高度不足LOm时，采用人工或小型机具夯填：填土高度超过LOm时，方可采用机械
10、填筑。16、 圆管涵基底地基承载力基本容许值fao检测：采用轻便动力触探、静力触探等方法进行检测；检测频率一般情况下每10-2Orn布置一个断面，每个涵洞不少于三个断面，每个断面不少于三个检测点，地质条件复杂时适当加密。17、 未尽事宜，应符合交通部部颁公路桥涵施工技术规范(JTG/TF50-2011)的要求。3、管节预制、运输、存放时，应注意轻放，堆放的底面应平整，必要时铺设5IoCnl的砂垫层，使管节受力均匀，以免开裂。4、施工时，必须根据涵洞长度准确配置管节；斜交涵洞应首先配置两端的斜管节，其余按2.0m标准管节配置，余下不足2.0In的管节以0.5In正管节调整；当管节长度之和与实际涵
11、长有微小差值时，应将差值平分于上下游两端；为避免放样误差，可将洞口端墙在管节安装完毕后，再进行浇筑。5、管节拼接时，填塞缝隙的沥青麻絮，上半圈应从外往里填塞，下半圈应从里往外填塞。6、拼接缝处管节须紧密连接，接头具体构造：在接缝处15cm（填土高小于等于IOm）或20cm（填土高大于IOrn）范围内采用1：3水泥砂浆涂带,呈弓状，最厚处为3cm,并在外侧涂两层热沥青。7、管涵基础应按设计要求浇筑，管基碎可分两次浇筑，先浇节底的下部分，此时应注意预留节壁厚度及安放管节座浆砂23cm,待安装好管节后才浇筑管底以上部分碎，并应保证新旧税的结合及与管壁的结合；基底下砂砾垫层、碎石垫层必须均匀、密实。8、涵洞全长范围内，每46m应设置一道沉降缝，沉降缝必须贯穿整个断面（包括基础）；沉降缝处两端应对齐、平整，上下不得交错。9、在地基土质变化较大、基础埋置深度不一或地基容许承载力发生较大变化，以及路基填挖交界处均应设沉降健。10、 管节沉降缝宽度为1.OCm1.5cm,具体构造：节间缝隙采用热沥青浸制麻絮填塞，并用麻绳绕沉降缝一周，外面圈裹两道满涂热沥青的油毛毡或四层沥青浸制麻布，粗铅丝绑扎固定。11、 涵洞外层防水措施：在涵洞与填土接触面均涂热沥青三道；进行涵洞外层
