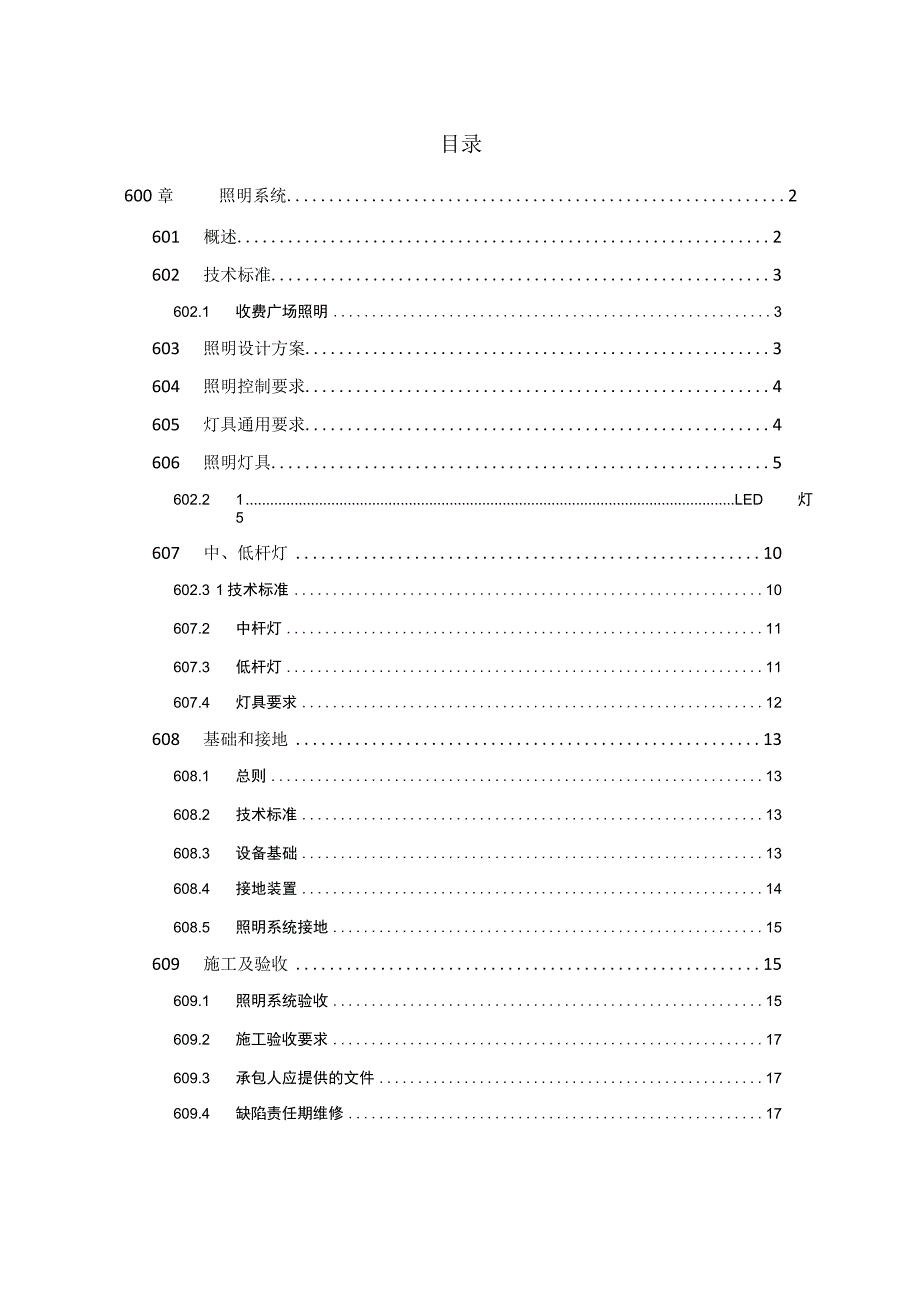

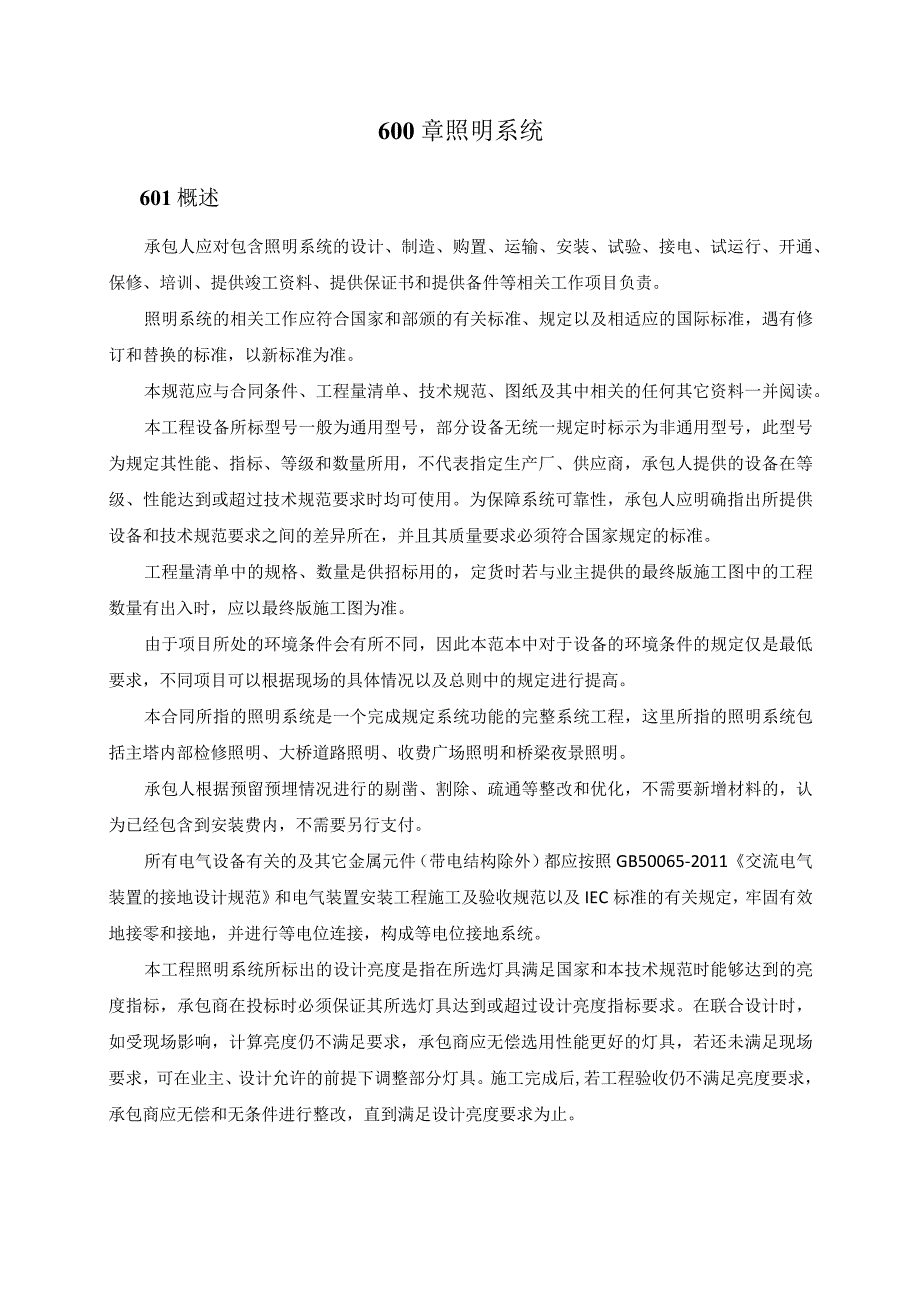

1、目录600章照明系统2601概述2602技术标准3602.1 收费广场照明3603照明设计方案3604照明控制要求4605灯具通用要求4606照明灯具5602.2 1LED灯5607中、低杆灯10602.3 1技术标准10607.2 中杆灯11607.3 低杆灯11607.4 灯具要求12608基础和接地13608.1 总则13608.2 技术标准13608.3 设备基础13608.4 接地装置14608.5 照明系统接地15609施工及验收15609.1 照明系统验收15609.2 施工验收要求17609.3 承包人应提供的文件17609.4 缺陷责任期维修17600章照明系统601概述承包
2、人应对包含照明系统的设计、制造、购置、运输、安装、试验、接电、试运行、开通、保修、培训、提供竣工资料、提供保证书和提供备件等相关工作项目负责。照明系统的相关工作应符合国家和部颁的有关标准、规定以及相适应的国际标准，遇有修订和替换的标准，以新标准为准。本规范应与合同条件、工程量清单、技术规范、图纸及其中相关的任何其它资料一并阅读。本工程设备所标型号一般为通用型号，部分设备无统一规定时标示为非通用型号，此型号为规定其性能、指标、等级和数量所用，不代表指定生产厂、供应商，承包人提供的设备在等级、性能达到或超过技术规范要求时均可使用。为保障系统可靠性，承包人应明确指出所提供设备和技术规范要求之间的差异
3、所在，并且其质量要求必须符合国家规定的标准。工程量清单中的规格、数量是供招标用的，定货时若与业主提供的最终版施工图中的工程数量有出入时，应以最终版施工图为准。由于项目所处的环境条件会有所不同，因此本范本中对于设备的环境条件的规定仅是最低要求，不同项目可以根据现场的具体情况以及总则中的规定进行提高。本合同所指的照明系统是一个完成规定系统功能的完整系统工程，这里所指的照明系统包括主塔内部检修照明、大桥道路照明、收费广场照明和桥梁夜景照明。承包人根据预留预埋情况进行的剔凿、割除、疏通等整改和优化，不需要新增材料的，认为已经包含到安装费内，不需要另行支付。所有电气设备有关的及其它金属元件（带电结构除外

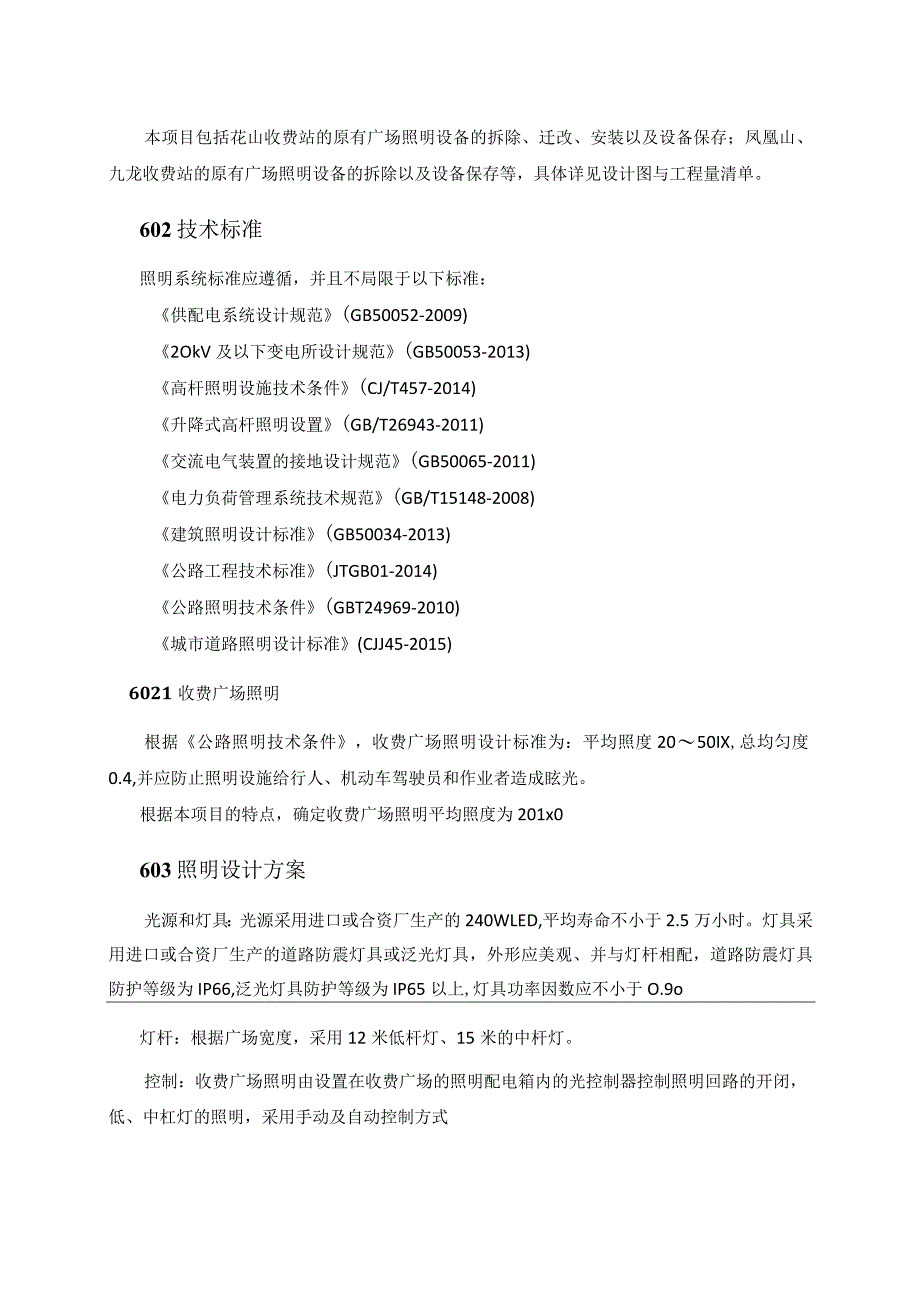

4、）都应按照GB50065-2011交流电气装置的接地设计规范和电气装置安装工程施工及验收规范以及IEC标准的有关规定，牢固有效地接零和接地，并进行等电位连接，构成等电位接地系统。本工程照明系统所标出的设计亮度是指在所选灯具满足国家和本技术规范时能够达到的亮度指标，承包商在投标时必须保证其所选灯具达到或超过设计亮度指标要求。在联合设计时，如受现场影响，计算亮度仍不满足要求，承包商应无偿选用性能更好的灯具，若还未满足现场要求，可在业主、设计允许的前提下调整部分灯具。施工完成后,若工程验收仍不满足亮度要求，承包商应无偿和无条件进行整改，直到满足设计亮度要求为止。本项目包括花山收费站的原有广场照明设备
5、的拆除、迁改、安装以及设备保存；凤凰山、九龙收费站的原有广场照明设备的拆除以及设备保存等，具体详见设计图与工程量清单。602技术标准照明系统标准应遵循，并且不局限于以下标准：供配电系统设计规范(GB50052-2009)2OkV及以下变电所设计规范(GB50053-2013)高杆照明设施技术条件(CJ/T457-2014)升降式高杆照明设置(GB/T26943-2011)交流电气装置的接地设计规范(GB50065-2011)电力负荷管理系统技术规范(GB/T15148-2008)建筑照明设计标准(GB50034-2013)公路工程技术标准(JTGB01-2014)公路照明技术条件(GBT249
6、69-2010)城市道路照明设计标准(CJJ45-2015)6021收费广场照明根据公路照明技术条件，收费广场照明设计标准为：平均照度2050IX,总均匀度0.4,并应防止照明设施给行人、机动车驾驶员和作业者造成眩光。根据本项目的特点，确定收费广场照明平均照度为201x0603照明设计方案光源和灯具：光源采用进口或合资厂生产的240WLED,平均寿命不小于2.5万小时。灯具采用进口或合资厂生产的道路防震灯具或泛光灯具，外形应美观、并与灯杆相配，道路防震灯具防护等级为IP66,泛光灯具防护等级为IP65以上,灯具功率因数应不小于O.9o灯杆：根据广场宽度，采用12米低杆灯、15米的中杆灯。控制：
7、收费广场照明由设置在收费广场的照明配电箱内的光控制器控制照明回路的开闭，低、中杠灯的照明，采用手动及自动控制方式604照明控制要求收费广场照明具有本地控制、远程控制两种控制方式，照明控制终端设备安装在变电所低压柜内，设备计列在供配电系统中。(1)远程控制：根据时间、天气，从控制台远程开启广场照明灯具。(2)手动控制：根据现场天气变化情况，由监控中心值班员经电话通知广场值班人员操作控制。605灯具通用要求除本标准特殊规定外，制造商或供货人提供的照明灯具应按本节规定的标准和规程进行设计、制造、检验、安装。灯具第21部分：特殊要求固定式通用灯具(GB7000.201-2008)灯具第1部分：一般要求
8、与试验(GB7000.1-2015)灯具电镀、化学覆盖层(QBT37411999)投光照明灯具光度测试(GB7002-2008)建筑用安全玻璃第2部分：钢化玻璃(GB15763.2-2005)公路隧道照明灯(JT/T609-2004)灯具分布光度测量的一般要求(GB/T9468-2008)电磁兼容限值谐波电流发射限值(设备每相输入电流W16A)(GB17625.1-2012)灯具第23部分：特殊要求道路与街路照明灯具(GB7000.203-2013)灯具第2-22部分：特殊要求应急照明灯具(GB7000.2-2008)1.ED灯具要求具有国家级权威部门检测报告。照明灯具的玻璃玻璃制品应具有热稳
9、定性。灯具内部配线、引出线和安装附件等随灯具统一提供，隧道灯具的安装附件必须满足隧道的结构特点，并验算受力。道路照明灯具要求为三防(防尘、防水和防振)灯具。606照明灯具1.ED灯1.ED除应满足规范GB/T24907-2010外，还应满足JT/T939.1-2014JT/T939.2-2014、JT/T939.5-2014,还需要对LED的一些技术参数进行如下规定，由于LED的相关验收要求没有统一的规范，因此本规定中的一切未尽和矛盾的事宜，以业主对LED灯具相关的要求为准，业主和设计单位可根据技术的发展和新的规范对其中的部分参数进行调整。1.ED灯专用技术规范：1)普通照明用LED模块安全要
10、求(GB24819-2009)2)普通照明用LED模块性能要求(GB/T24823-2017)3)普通照明用LED模块测试方法(GB/T24824-2009)4)城市道路照明设计标准(CJJ45-2015)5)道路照明用LED性能要求(GBT249072010)6)一般照明用设备电磁兼容抗扰度要求(GB/T18595-2014)7)电气照明和类似设备的无线电骚扰特性的限值和测量方法(GB17743-2007)(1)灯具规格(2) 灯具标称功率为光源功率，非整灯功率，如工程量清单所示，考虑到厂家的不同，功率可以有10%的调整，但是性能和照度指标应当优于原规格的灯具，亮度需满足设计图纸要求，并且单
11、价不应增加。(3) 1.ED器件器件要求采用国际一流指明品牌和成熟的功率型产品。采用当前国际一流的功率型LED芯片封装技术，宜选用低热阻、散热良好、低应力的封装结构及高折射率、抗劣化封装材料(如硅胶、硅酮树脂、高透光的玻璃等合成材料)，应具有导热率高、光衰小、光色纯、无重影等特点，保证功率型LED工作的稳定性、可靠性及高效性。1)采用功率型LED,单颗额定功率1W。2）允许工作结温不得大于105。3）色温3300KTcW5000K,色温一致性W5%Tc04）显色性265。5）在寿命期内保持颜色衰减的一致性，偏差不大于7个麦德拉。6）初始值为开始点灯后IOoOh所测数据，自初始值后300Oh的光
12、衰小于3%,光源寿命应不小于50000h,寿命期内光衰小于初始值的30%o7）灯具与器件装配后，在25时，满负荷稳定工作，其LED器件的结温的温升308）芯片驱动电流应采用350mAo9）光源单个芯片光通量2110Lm350mA。10）灯的光度分布应符合CJJ45规定的道路照明标准值的要求，制造商应标称灯的截光性能、光分布类型和光强表。11） PN结至封装底座的热阻：11CW（3）电源性能指标系统电源的IC模块（包括但不限于ACDC,DC/DC模块、恒流模块、电容等影响其品质的关键部件）选用国际知名品牌产品，不允许因个别组件的性能降低而影响整个电源驱动系统的安全性和可靠性，造成非芯片本身的损坏
13、和故障。1）驱动电源寿命不小于3300Oh2）交流输入电压：AC220V20%3）输入电压频率：50Hz2Hz4）功率因数：20.955）从交流电源至芯片的点功率效率：285%6）谐波含量：15%7）通道间电流差：3%8）驱动器外壳防护等级不低于IP659）驱动器外壳应达到JB1643中的WFl耐腐蚀性能10）驱动电流变化不大于额定电流2%。11）应具有短路保护，以防该灯短路时波及其他灯具12）应具有开路保护、过热保护等功能。13）如驱动器具备调光功能。每组LED灯具独立可调，通过LED灯具控制器以控制室总控的方式实现对每组LED灯具的调光，采用485通信接口。14）驱动器可与灯具一体组装，也
14、可以采用分离式。（4）灯具光学性能1）灯具效率不低于85%,即要求大于等于100Lmw02）灯具配光采用专业道路配光标准，满足照度、均匀度，应提供符合GB/T9468规定的光度数据。3）应具有适合公路隧道特点的防眩装置，眩光要求满足GB/T24969的规定。4）公路隧道LED灯具采用中投射、短投射或超短投射类型，且空间光强分布满足GB/T24827中I类、Il类、Ill类或IV类的要求。5）提供LED灯具的出光角度和配光曲线，据此设计的照明方案满足前述有关标准的光度要求。（5）灯具电气性能1）绝缘电阻：产品的电源接线端子与机壳、控制端子的绝缘电阻不小于IoOMQ。湿态绝缘电阻：用500V摇表测
15、量湿态绝缘电阻不小于2M。2）电气强度：在产品的电源接线端子与机壳之间施加频率50Hz,有效值150OV正弦交流电压，历时Imin,应无火花、闪络和击穿现象。3）防触电保护类别为I类。4）接线方式：单相三线制。5）电气性能：I级6）在额定电压和额定频率下工作时，灯具实际消耗的功率与额定功率之差不应大于5%7）在额定电压和额定频率下工作时，单灯补偿功率因数高于0.95,功率因数偏差小于0.058）开关次数：在额定输入电压下，以60s点灯，60s关灯条件下，应能通过5000次开关实验9）启动时间短，为纳秒极，无频闪，可热启动10）产品应采取必要的防雷电和过电压保护措施，采用的接口、元器件和防护措施应符合有关标准。11）灯具内部接线，须用低烟无卤材料绝缘的三芯耐热电缆，并备有连接终端，以便于衔接2.5mm2以上的导体，内部配线在工作温度范围内应具有热稳定性。12）灯具的非带电金属应形成整体，通过外壳上的接地
