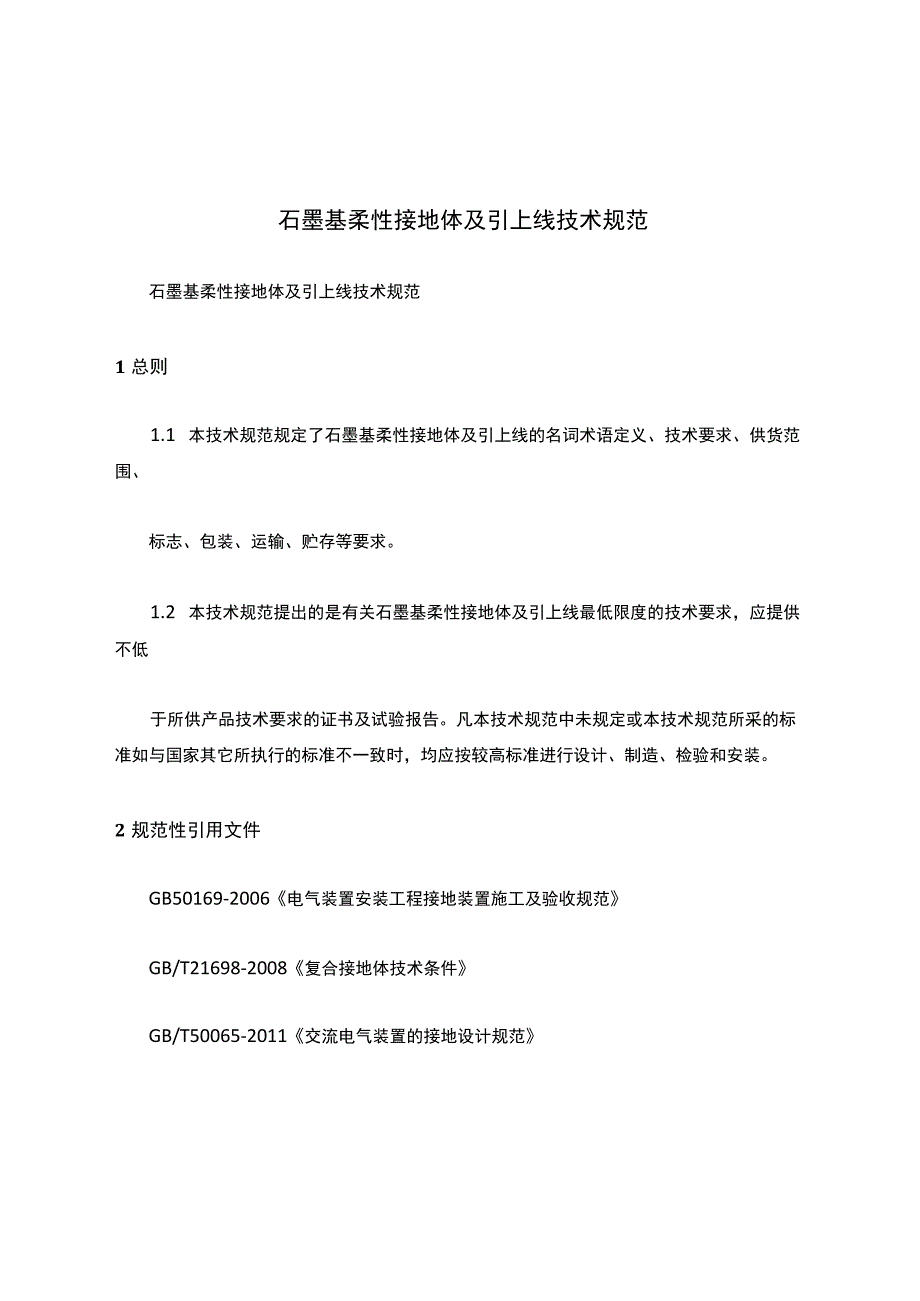

1、石墨基柔性接地体及引上线技术规范石墨基柔性接地体及引上线技术规范1总则1.1 本技术规范规定了石墨基柔性接地体及引上线的名词术语定义、技术要求、供货范围、标志、包装、运输、贮存等要求。1.2 本技术规范提出的是有关石墨基柔性接地体及引上线最低限度的技术要求，应提供不低于所供产品技术要求的证书及试验报告。凡本技术规范中未规定或本技术规范所采的标准如与国家其它所执行的标准不一致时，均应按较高标准进行设计、制造、检验和安装。2规范性引用文件GB50169-2006电气装置安装工程接地装置施工及验收规范GB/T21698-2008复合接地体技术条件GB/T50065-2011交流电气装置的接地设计规范

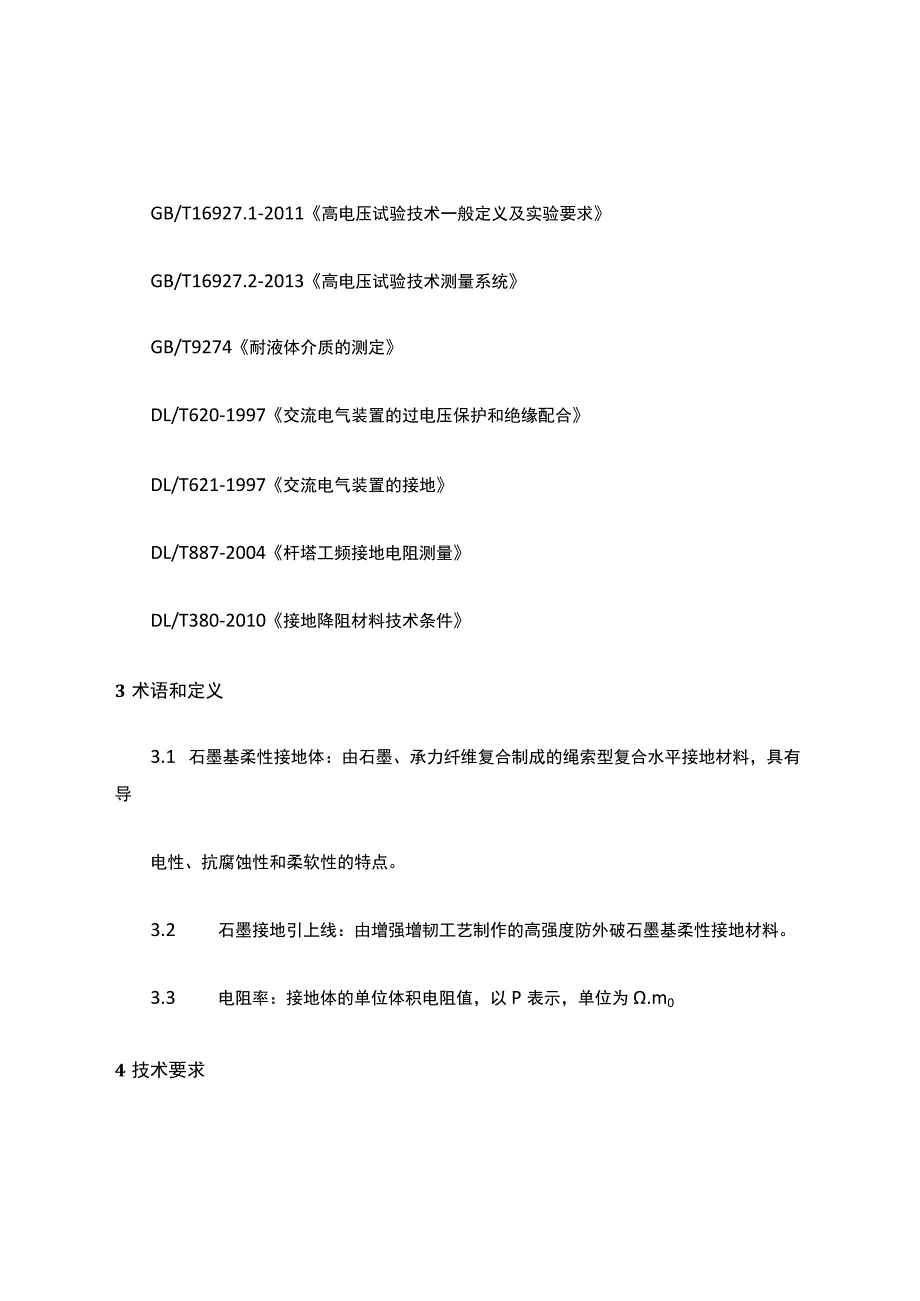

2、GB/T16927.1-2011高电压试验技术一般定义及实验要求GB/T16927.2-2013高电压试验技术测量系统GB/T9274耐液体介质的测定DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T621-1997交流电气装置的接地DL/T887-2004杆塔工频接地电阻测量DL/T380-2010接地降阻材料技术条件3术语和定义3.1 石墨基柔性接地体：由石墨、承力纤维复合制成的绳索型复合水平接地材料，具有导电性、抗腐蚀性和柔软性的特点。3.2 石墨接地引上线：由增强增韧工艺制作的高强度防外破石墨基柔性接地材料。3.3 电阻率：接地体的单位体积电阻值，以P表示，单位为.m0

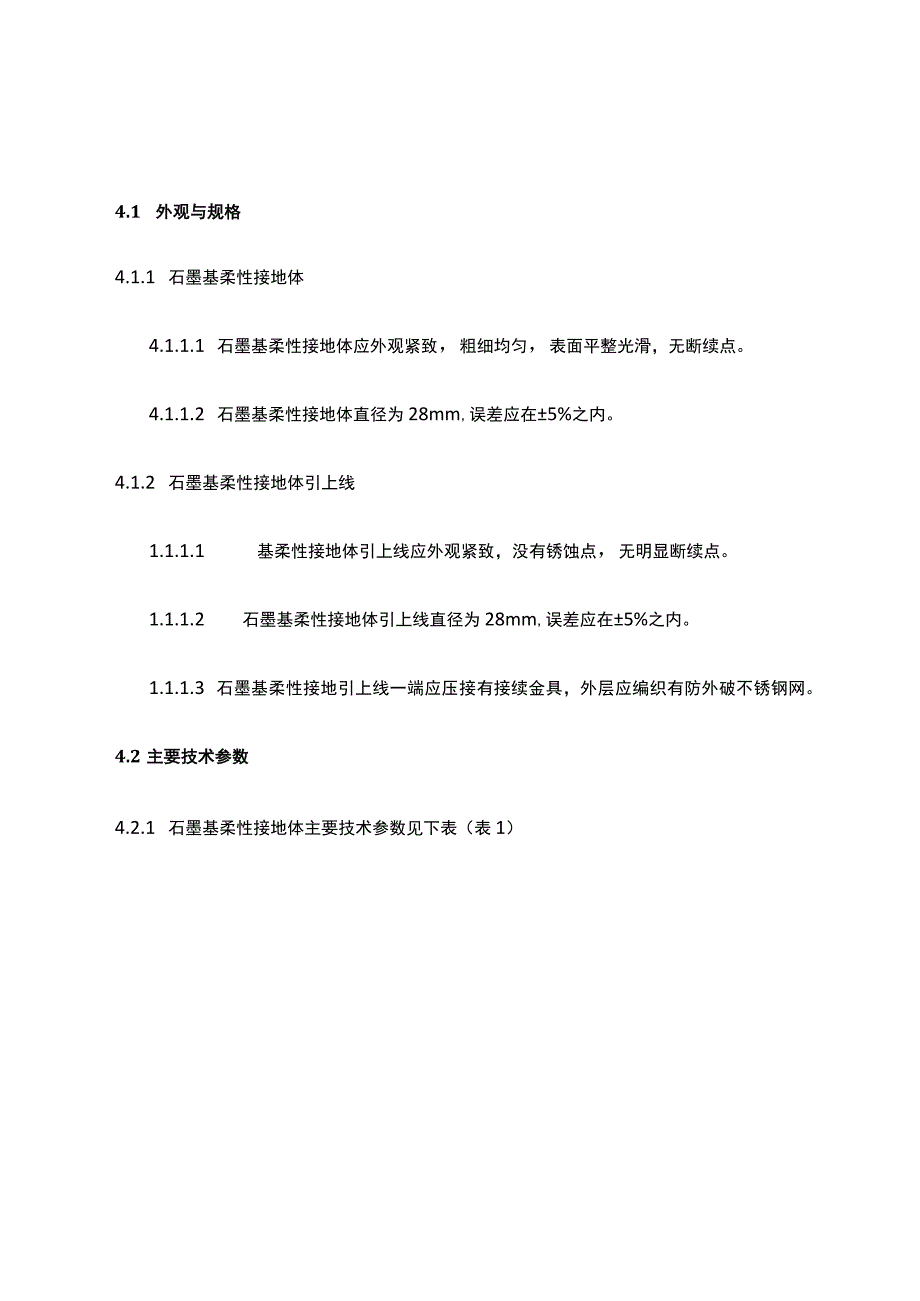

3、4技术要求4.1 外观与规格4.1.1 石墨基柔性接地体4.1.1.1 石墨基柔性接地体应外观紧致，粗细均匀，表面平整光滑，无断续点。4.1.1.2 石墨基柔性接地体直径为28mm,误差应在5%之内。4.1.2 石墨基柔性接地体引上线1.1.1.1 基柔性接地体引上线应外观紧致，没有锈蚀点，无明显断续点。1.1.1.2 石墨基柔性接地体引上线直径为28mm,误差应在5%之内。1.1.1.3 石墨基柔性接地引上线一端应压接有接续金具，外层应编织有防外破不锈钢网。4.2主要技术参数4.2.1 石墨基柔性接地体主要技术参数见下表（表1）序号项目标准参数1尺寸检查直径28三,误差W5%2电阻测量试验电
4、阻率不大于O.00005m、误差3%3冲击电流耐受试验50kA(8/20Ps)10次4工频电流耐受试验20A、5次5高低温耐受试验100(0.5h)、-55(0.5h)6抗拉性能检测IkN、IOs7耐腐蚀性能试验72h、质量损失率小失0.1%8阻燃性能检测GB/T10707-2008FV-O级4.3.1序号项目标准参数1电Ifi测量试验电阻率不大J-0.000005m2短时耐受电流试验IOKA、0.5S5供货范围序号物资名称技术参数单位数量备注1墨中妻性接地体参照4.2.1米接地体连接件根据供货方提供的技术方案确定，连接件由供方配套免费提供2石凝基柔性接地引上线参照4.3.1个6标志、包装、运输及储存6.1志每盘石墨基柔性接地体及引上线应在适当明显位置固定产品标牌，产品上应标注以下内容：a）制造厂厂名、厂址；b）产品名称及型号；C）产品编号及生产日期；d）主要技术参数；e）产品执行标准号。6.2 包装石墨基柔性接地体及引上线采用盘根、硬质纸箱或木箱包装，提供产品标牌和产品合格证。6.3 运输产品在运输过程中应防止剧烈振动、冲击和保持包装完好6.4 贮存各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形
