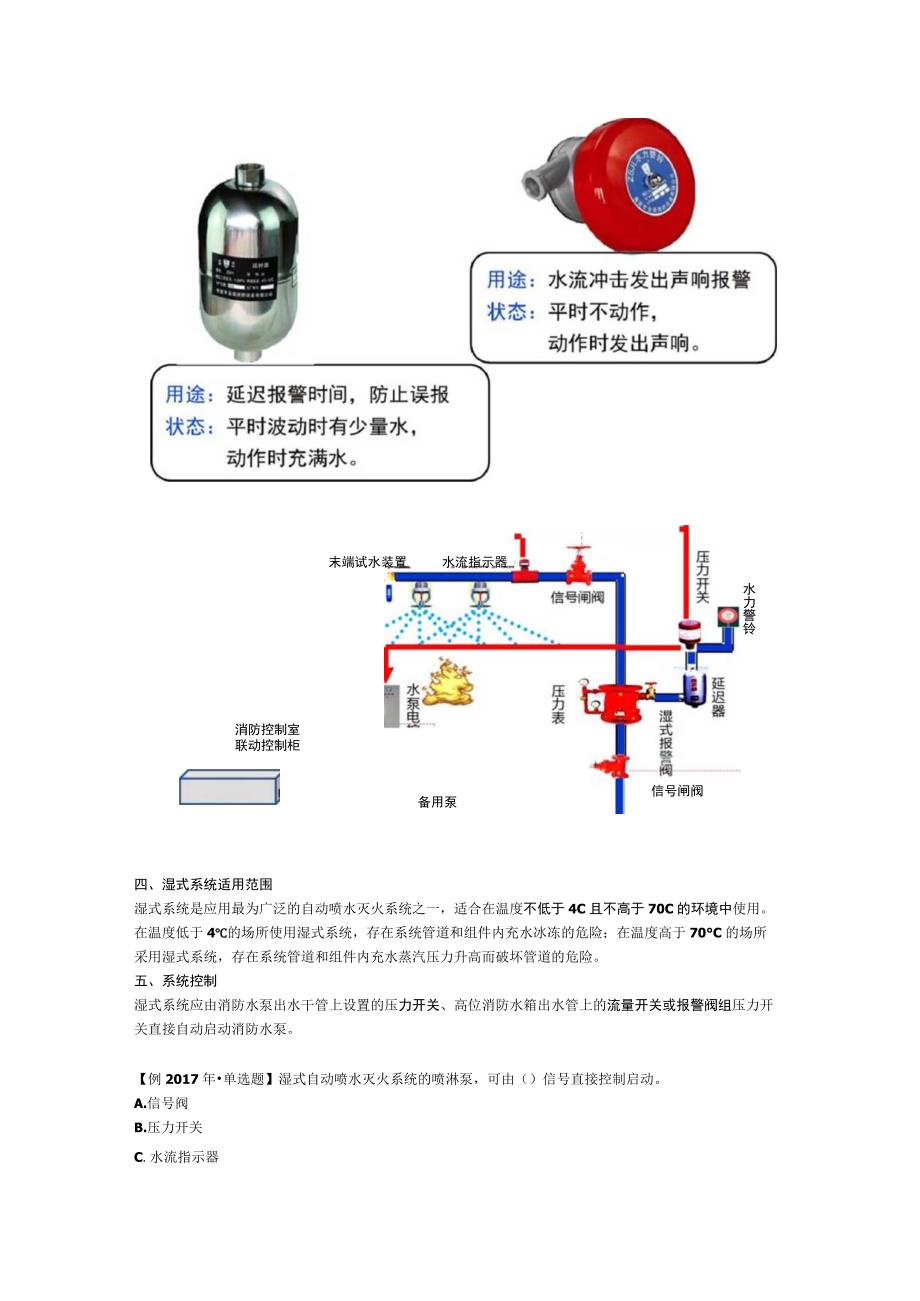

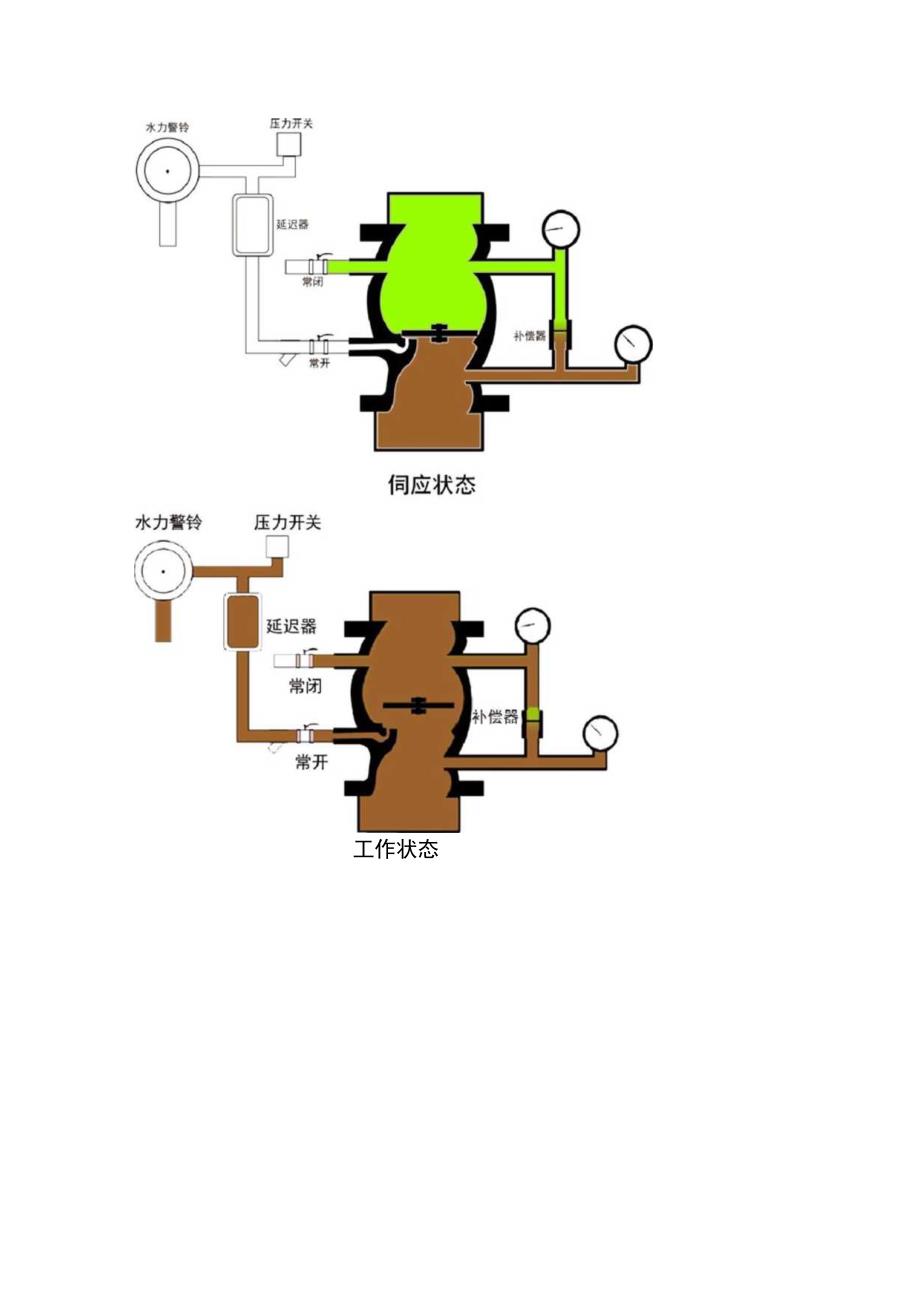

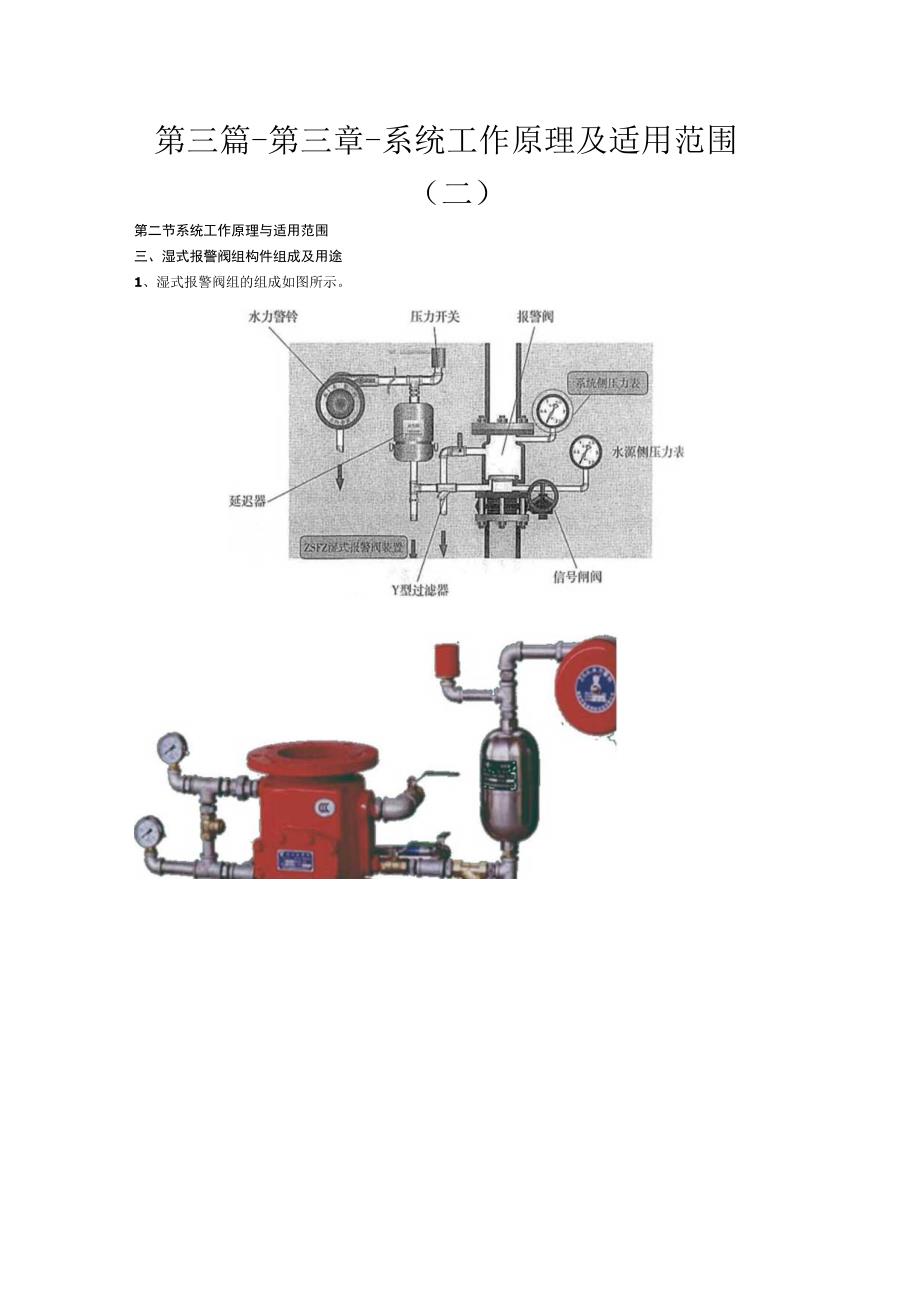

1、第三篇-第三章-系统工作原理及适用范围（二）第二节系统工作原理与适用范围三、湿式报警阀组构件组成及用途1、湿式报警阀组的组成如图所示。工作状态消防控制室 联动控制柜末端试水装置水流指示器备用泵信号闸阀水力警铃四、湿式系统适用范围湿式系统是应用最为广泛的自动喷水灭火系统之一，适合在温度不低于4C且不高于70C的环境中使用。在温度低于4的场所使用湿式系统，存在系统管道和组件内充水冰冻的危险；在温度高于70C的场所采用湿式系统，存在系统管道和组件内充水蒸汽压力升高而破坏管道的危险。五、系统控制湿式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀组压力开关直接自动启动消
2、防水泵。【例2017年单选题】湿式自动喷水灭火系统的喷淋泵，可由（）信号直接控制启动。A.信号阀B.压力开关C.水流指示器D.火灾探测器网校答案：B网校解析：湿式自动喷水灭火系统的工作原理，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。【例2017年单选题】发生火灾时，湿式喷水灭火系统中的湿式报警阀由（）开启。A.闭式喷头B.火灾探测器C.水流指示器D.压力开关网校答案：A网校解析：发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，喷头开启并开始喷水。此时，管网中的水由静止变为流动，水流指示器动作送出电信号，在报
3、警控制器上显示某一区域喷水的信息。由于持续喷水泄压造成湿式报警阀上的上部水压低于下部水压，在压力差的作用下，原来处于关闭状态的湿式报警阀将自动开启。【例2019年多选题】某办公楼的自动喷水灭火系统采用湿式系统。通过（）可直接自动启动该湿式系统的消防水泵。A.手动火灾报警按钮B.每个楼层设置的水流指示器C.消防水泵出水干管上设置的压力开关D.高位消防水箱出水管上的流量开关E.报警阀组压力开关网校答案：CDE网校解析：根据自动喷水灭火系统设计规范的规定，湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。故选项C、D、E正确
4、。选项A、B错误。二、干式自动喷水灭火系统一、系统组成干式系统由闭式喷头、干式报警阀、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准备工作状态时，配水管道内充满用于启动系统的有压气体。消防控制氧三自动排气阀 -g.- =消防水池备用泵报警阀组二、工作原理系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内的充水压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气）。报警阀处于关闭状态。发生火灾时，闭式喷头受热动作，喷头开启，管道中的有压气体从喷头喷出，干式报警阀系统侧压力下降，造成干式报警阀水源侧压力大于系统侧压力，干式报警阀被
5、自动打开，压力水进入供水管道，将剩余压缩空气从系统立管顶端或横干管最高处的排气阀或已打开的喷头处喷出，然后喷水灭火。在干式报警阀被打开的同时，通向水力警铃和压力开关的通道也被打开，水流冲击水力警铃和压力开关，压力开关直接自动启动系统消防水泵供水（如图33如所示）。图3-3-5干式系统工作原理注：系统侧压力表测试的为系统气压。干式报警阀组有体外防复位机构，湿式报警阀组没有。气流止回阀：防止系统灭火时，水流进入供气管路。安全阀：供气管路压力过高时泄压。主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。无延迟器。加速器勘口速干式报警阀 开启的快开装置，可以缩 短干式报警阀的开启时间 加速器
6、跳崛姆管网 中快速、稳定的压力降.四、适用范围干式系统适用于环境温度低于4C或高于70C的场所。五、系统控制干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀组压力开关直接自动启动消防水泵。【例2016年-单选题】下列关于干式自动喷水灭火系统的说法中，错误的是（）。A.在准工作状态下，由稳压系统维持干式报警阀入口前管道内的充水压力B.在准工作状态下，干式报警阀出口后的配水管道内应充满有压气体C.当发生火灾后，干式报警阀开启，压力开关动作后管网开始排气充水D.当发生火灾后，配水管道排气充水后，开启的喷头开始喷水网校答案：C网校解析：发生火灾后，闭式喷头先破碎，配水管道排气后干式报警阀才会打开。故选项C错误。三、雨淋系统雨淋系统属于开式系统，开式系统的组成如图。一、系统组成雨淋系统由开式喷头、雨淋报警阀组，水流报警装置、供水与配水管道以及供水设施等组成。雨淋系统采用开式喷头，由雨淋报警阀控制喷水范围，由配套使用的火灾自动报警系统或传动管控制，自动启动雨淋报警阀组和启动消防水泵。阀门关闭（设定位置）阀门打开（工作状态）
