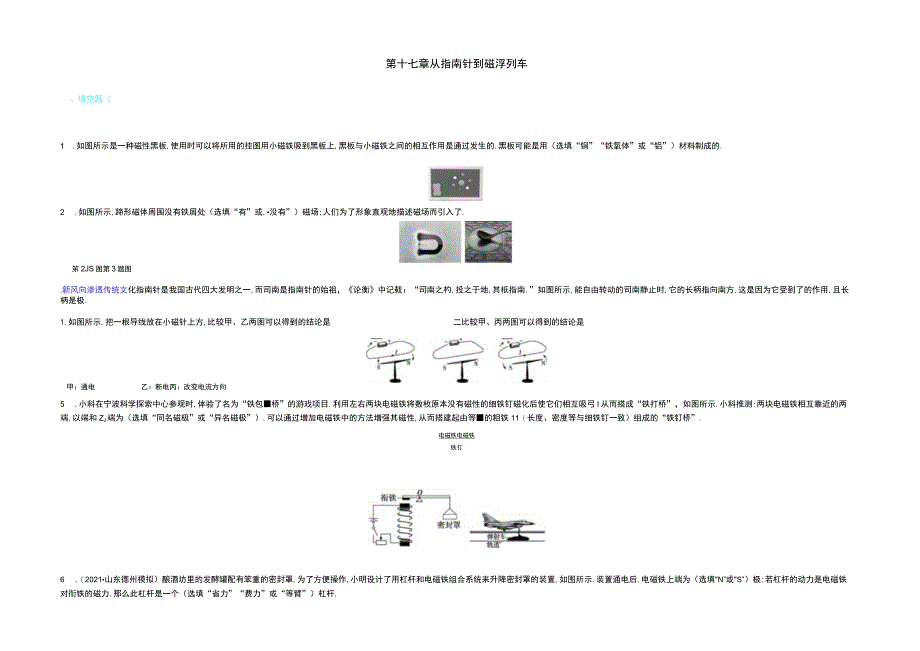

1、第十七章从指南针到磁浮列车、境空题（1 .如图所示是一种磁性黑板,使用时可以将所用的挂图用小磁铁吸到黑板上,黑板与小磁铁之间的相互作用是通过发生的.黑板可能是用（选填“铜”“铁氧体”或“铝”）材料制成的.2 .如图所示,蹄形磁体周围没有铁屑处（选填“有”或,没有”）磁场;人们为了形象直观地描述磁场而引入了.笫2JS图第3题图.新风向渗透传统文化指南针是我国古代四大发明之一,而司南是指南针的始祖，论衡中记载：“司南之杓,投之于地,其柢指南.”如图所示,能自由转动的司南静止时,它的长柄指向南方,这是因为它受到了的作用,且长柄是极.1.如图所示,把一根导线放在小磁针上方,比较甲、乙两图可以得到的结论
2、是二比较甲、丙两图可以得到的结论是甲：通电乙：断电丙：改变电流方向5 .小科在宁波科学探索中心参观时,体验了名为“铁包桥”的游戏项目.利用左右两块电磁铁将数枚原本没有磁性的细铁钉磁化后使它们相互吸弓I从而搭成“铁打桥”，如图所示.小科推测:两块电磁铁相互靠近的两端,以端和ZJ端为（选填“同名磁极”或“异名磁极”）.可以通过增加电磁铁中的方法增强其磁性,从而搭建起由等的粗铁11（长度、密度等与细铁钉一致）组成的“铁钉桥”.电磁铁电磁铁铁仃6 .（2021山东德州模拟）酿酒坊里的发酵罐配有笨重的密封罩,为了方便操作,小明设计了用杠杆和电磁铁组合系统来升降密封罩的装置,如图所示.装置通电后,电磁铁上

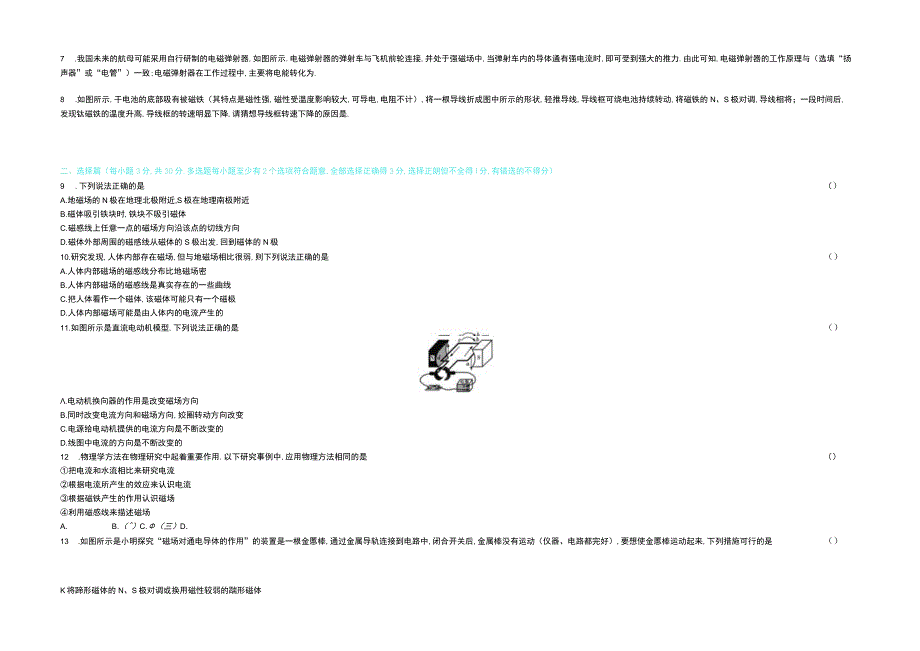

3、端为（选填N”或S”）极;若杠杆的动力是电磁铁对衔铁的磁力,那么此杠杆是一个（选填“省力”“费力”或“等臂”）杠杆.第6题图第7迎图7 .我国未来的航母可能采用自行研制的电磁弹射器,如图所示.电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通有强电流时,即可受到强大的推力.由此可知,电磁弹射器的工作原理与（选填“扬声器”或“电管”）一致;电磁弹射器在工作过程中,主要将电能转化为.8 .如图所示,干电池的底部吸有被磁铁（其特点是磁性强,磁性受温度影响较大,可导电,电阻不计）,将一根导线折成图中所示的形状,轻推导线,导线框可绕电池持续转动,将磁铁的N、S极对调,导线相将；一段时间
4、后,发现钛磁铁的温度升高,导线框的转速明显下降,请猜想导线框转速下降的原因是.二、选择篇（每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正朗但不全得I分,有错选的不得分）9 .下列说法正确的是（）A.地磁场的N极在地理北极附近,S极在地理南极附近B.磁体吸引铁块时,铁块不吸引磁体C.磁感线上任意一点的磁场方向沿该点的切线方向D.磁体外部周围的磁感线从磁体的S极出发,回到磁体的N极10.研究发现,人体内部存在磁场,但与地磁场相比很弱,则下列说法正确的是（）A.人体内部磁场的磁感线分布比地磁场密B.人体内部磁场的磁感线是真实存在的一些曲线C.把人体看作一个磁体,
5、该磁体可能只有一个磁极D.人体内部磁场可能是由人体内的电流产生的11.如图所示是直流电动机模型,下列说法正确的是（）.电动机换向器的作用是改变磁场方向B.同时改变电流方向和磁场方向,姣圈转动方向改变C.电源给电动机提供的电流方向是不断改变的D.线图中电流的方向是不断改变的12 .物理学方法在物理研究中起着重要作用.以下研究事例中,应用物理方法相同的是（）把电流和水流相比来研究电流根据电流所产生的效应来认识电流根据磁铁产生的作用认识磁场利用磁感线来描述磁场A.B.（）C.（三）D.13 .如图所示是小明探究“磁场对通电导体的作用”的装置是一根金慝棒,通过金属导轨连接到电路中,闭合开关后,金属棒没
6、有运动（仪器、电路都完好）,要想使金慝棒运动起来,下列措施可行的是（）K将蹄形磁体的N、S极对调或换用磁性较弱的踹形磁体B.在电路中串联接入一个定值电阻C.增加电池节数D,在金属棒表面涂一层光滑的绝缘漆,以减小其与导轨间的摩擦14 .如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计),由图可知(.当开关S接H点时,仪表指针向右偏转B.当开关S接a点且滑片尸向下移动时,仪表示数变小C.保持滑片。的位置不变,开关S由点换接到8点,仪表示数变大D.若将电源正、负极对调,仪表指针偏转方向不变A.灯丝晃动是因为灯丝是用铝制成的,能够被磁体吸引B.灯丝晃动是因为磁场对通电导体有力的作用C.该现象中,内
7、能转化为机械能D.利用该现象的原理可以制成电饭锅16.如图是直流电玲的工作原理图,下列说法正确的是A.铃声是由铃碗的振动产生的,铃声可以在真空中传播B.小锤敲击铃碗时,弹性片与螺灯没有分离,电磁铁仍具有磁性C.滑片移到最右端时,电磁铁可能无法吸引衔铁,因为此时电磁铁磁性较弱D.电磁铁线图的材料必须既是导体,又是铁磁性物质17.如图甲所示,一个不能打开的盒子外面露出一段细长的导线,在不损坏导线的情况下,用如图乙中(a)(b)两个实验所对应的结论来判断导线中是否有电流.下列说法中正确的是(15 .如图所示,把一个在家庭电路中正在发光的灯泡放到踹形磁体中间,发现灯丝不断晃动.关于这一现象,下列说法中
8、正确的是甲A(a)(b)都能B(a)(b)都不能C.只有(a)能D.只有(b)能18.(多选)小天看到某小区车麻积水造成大量财产损失的新闻后,设计了如图所示的车席积水自动报警器,容器中装有盐水L和L分别是“2.5V0.3A”和“2.5V0.5A的灯泡.下列说法正确的是(警或域.液面上升到与金属块6接触时,电磁铁工作L发光B.若在电路中J/点接入电铃,电铃响表示水位到达警戒线C.工作1Inin电流对L做功45JD.液面上升,金属块A受到的液体压强变大三、作图题(共6分)19.(1)(3分)如图所示,条形磁铁静置于水平面上,将两枚相同的小磁针分别置于磁铁周围的京3区域.请在图中两虚线框内画出小磁针
9、静止时的情形.(用“VA”表示小磁针,涂黑端表示极)(2)(3分)甲为螺线管,乙为小磁针,丙为条形磁体.闭合开关后.小磁针的指向如图所示.请选择“+或“s”标在图中括号内.乙 丙( )1 I四、头脸掾究题(共24分)20.(7分)磁场看不见、摸不着,小宇想利用铁屑和小磁针(黑色一端为N极)来探究通电螺线管外部磁场的特点.请你解答以下问题.(I)根据图甲中小磁针及铁屑的排列情况可初步推断:通电螺纹管外部的磁场分布与磁体的磁场相似.(2)实验中,小磁针的作用是为了研究通电螺纹管周围的.(3)小宇在奥斯特实验的启发下,只改变通电螺纹管中的电流方向,实验现象如图乙所示.对比两次的实验现象可知:通电螺线
10、管两端的磁极性质与通电螺线管线圈中的电流方向(选境“有关”或“无关”)i三7T(4)小军查阅资料得知.通电螺线管周围的磁场分布如图丁所示;图丁中通电螺线管两极处磁感线最密集.说明两极处的磁性最.(5)下列操作中能增强通电螺姣管磁性的是.(多选,填写选项前的字母)A.增大通电螺线管线圈中的电流B.改变通电螺线管线圈中的电流方向C.在通电螺线管内插入铁棒D.减少通电螺线管线圈的匝数21. (8分)在探究,电动机为什么会转动”的实脸中：(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,那么通电导体周围也存在,磁体会对通电导体产生力的作用吗？(2)如图所示,将一根导体劭置
11、于蹄形磁铁的两极之间,未闭合开关前,导体静止不动,闭合开关后,导体,说明磁场对导体有力的作用；(3)断开开关,将图中磁铁的，S极对调,再闭合开关,会发现导体劭的运动方向与对调前的运动方向,说明通电导体在磁场中的受力方向与有关；(4)断开开关,将图中电源的正、负极对调,再闭合开关,会发现导体“/，的运动方向与对调前的运动方向,说明通电导体在磁场中的受力方向与有关;(5)如果同时改变磁场方向和电流方向,(选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关.22. (9分)在“探究影响电磁铁磁性强弱的因素”实验中,小明制成了简易电磁铁甲、乙,并设计了如图所示的电路.(1)当滑动变阻器的滑
12、片尸向左移动时,小明通过观察即可判断出电磁铁的磁性正在增强;小明由这步操作可得出的结论为.(2)小明将滑片移动到某一位置后,他根据图示两电磁铁的情景,可得出的结论为.(3)根据右手螺旋定则,可判断出电磁铁甲的上端是极.(4)两电磁铁所吸引的小铁打下端分散的原因是.五、综合应用题(共8分)23. 某同学利用热敏电阻为家中的灯暖型“浴霸”(用电灯取暖的用电器)设计了一个自动控温装置,如图甲所示.“控制电路”中的热敏电阻A的阻值随温度变化的曲线如图乙所示.电磁铁线圈可看成阻值为20的纯电阻心“浴霸”共安装有2盏标有“220V440的灯泡,当电磁铁线圈中的电流大于或等于50mA时,继电器的衔铁被吸合,
13、使工作电路断开;当线圈中的电流小于或等于40mA时,继电器的衔铁被释放,使工作电路闭合.(1)工作电路正常工作时,每盏灯泡在1min内产生的热量是多少？若浴室中的温度不得超过10则控制电路的电源电压的最小值是多少？(3)若电源&的电压恒为12V,则将此装置放在浴室内,浴室内温度可控制在哪个范围内？第十七章从指南针到磁浮列车，法播答案速查9101112131415161718CDDBCCBCCD磁场铁氧体有磁感线【解析】磁场是磁体周围存在的一种真实的物质,分布在磁体周围的整个空间,故蹄形磁体周围没有铁屑处也有磁场.地磁场S(或南)【解析】司南静止时长柄指向南方，“南方”是指地理南极附近,即地磁北
14、极,司南的长柄因为受到地磁场的作用而指向南方,所以司南岸止时长柄是S极.通电导体周围存在磁场通电导体周围的磁场方向与电流的方向有关异名磁极电流【解析】同名磁极相互排斥,异名磁极相互吸孔题图中,左右两块电磁铁将数枚原本没有磁性的细铁仃磁化后,这些铁钉相互吸引,可见,“端和端为异名磁极.N费力【解析】由题图可知,电流从电磁铁上端流入,依据(-I电池!正极在上地.安培定则,四指I顺着电流方向,大拇指向上,所以电磁铁的上端为N极;由题图可知,此时的动力臂小于阻力臂,为费力杠杆.扬声器机械能【解析】由题意可知,电磁弹射器的工作原理为通电导体在磁场中受力而运动,与扬声器的原理相同,电龄中含有电磁铁,利用的
