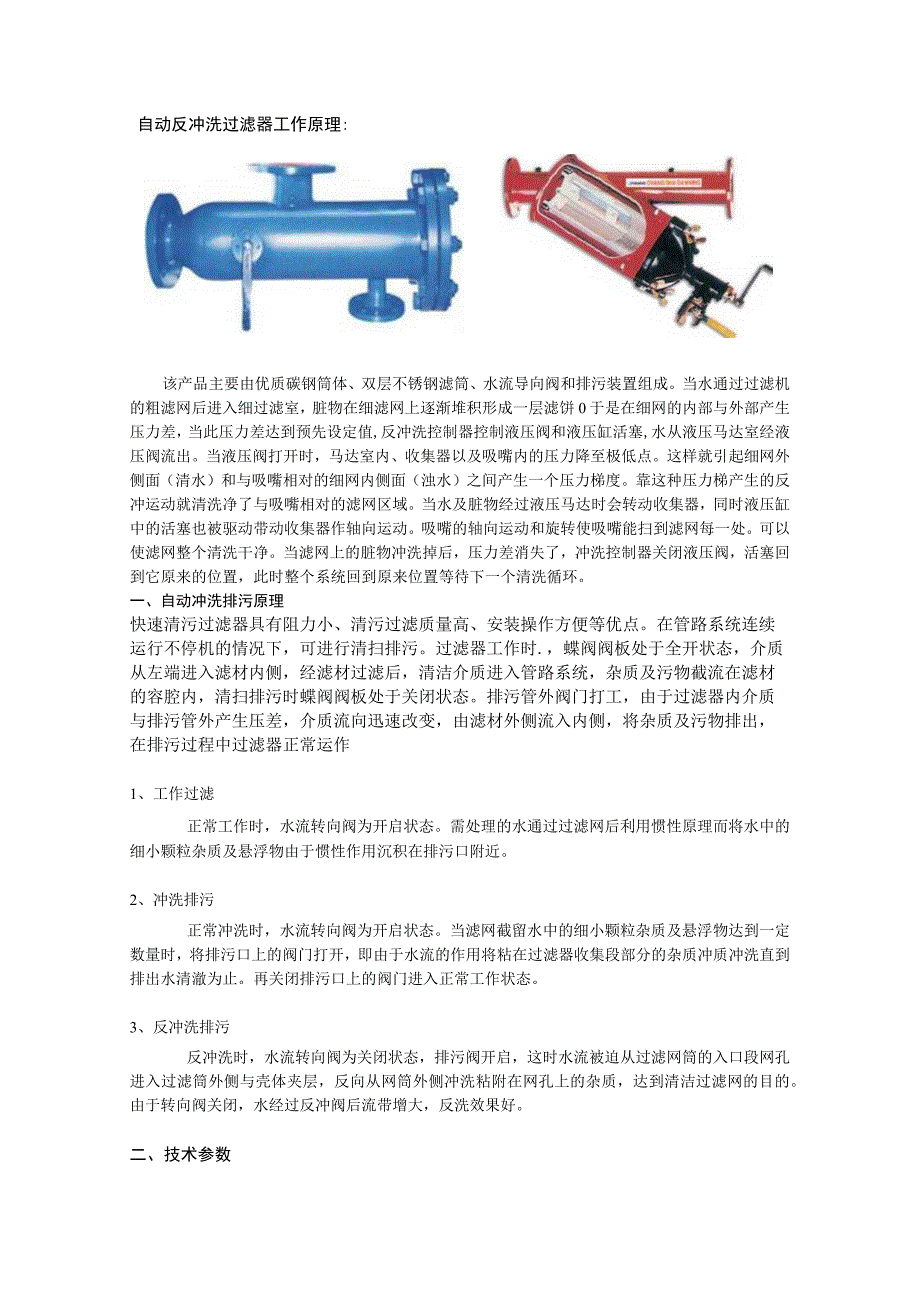

1、自动反冲洗过滤器工作原理:该产品主要由优质碳钢筒体、双层不锈钢滤筒、水流导向阀和排污装置组成。当水通过过滤机的粗滤网后进入细过滤室，脏物在细滤网上逐渐堆积形成一层滤饼0于是在细网的内部与外部产生压力差，当此压力差达到预先设定值,反冲洗控制器控制液压阀和液压缸活塞,水从液压马达室经液压阀流出。当液压阀打开时，马达室内、收集器以及吸嘴内的压力降至极低点。这样就引起细网外侧面（清水）和与吸嘴相对的细网内侧面（浊水）之间产生一个压力梯度。靠这种压力梯产生的反冲运动就清洗净了与吸嘴相对的滤网区域。当水及脏物经过液压马达时会转动收集器，同时液压缸中的活塞也被驱动带动收集器作轴向运动。吸嘴的轴向运动和旋转使
2、吸嘴能扫到滤网每一处。可以使滤网整个清洗干净。当滤网上的脏物冲洗掉后，压力差消失了，冲洗控制器关闭液压阀，活塞回到它原来的位置，此时整个系统回到原来位置等待下一个清洗循环。一、自动冲洗排污原理快速清污过滤器具有阻力小、清污过滤质量高、安装操作方便等优点。在管路系统连续运行不停机的情况下，可进行清扫排污。过滤器工作时.，蝶阀阀板处于全开状态，介质从左端进入滤材内侧，经滤材过滤后，清洁介质进入管路系统，杂质及污物截流在滤材的容腔内，清扫排污时蝶阀阀板处于关闭状态。排污管外阀门打工，由于过滤器内介质与排污管外产生压差，介质流向迅速改变，由滤材外侧流入内侧，将杂质及污物排出，在排污过程中过滤器正常运作
3、1、工作过滤正常工作时，水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。2、冲洗排污正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。3、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

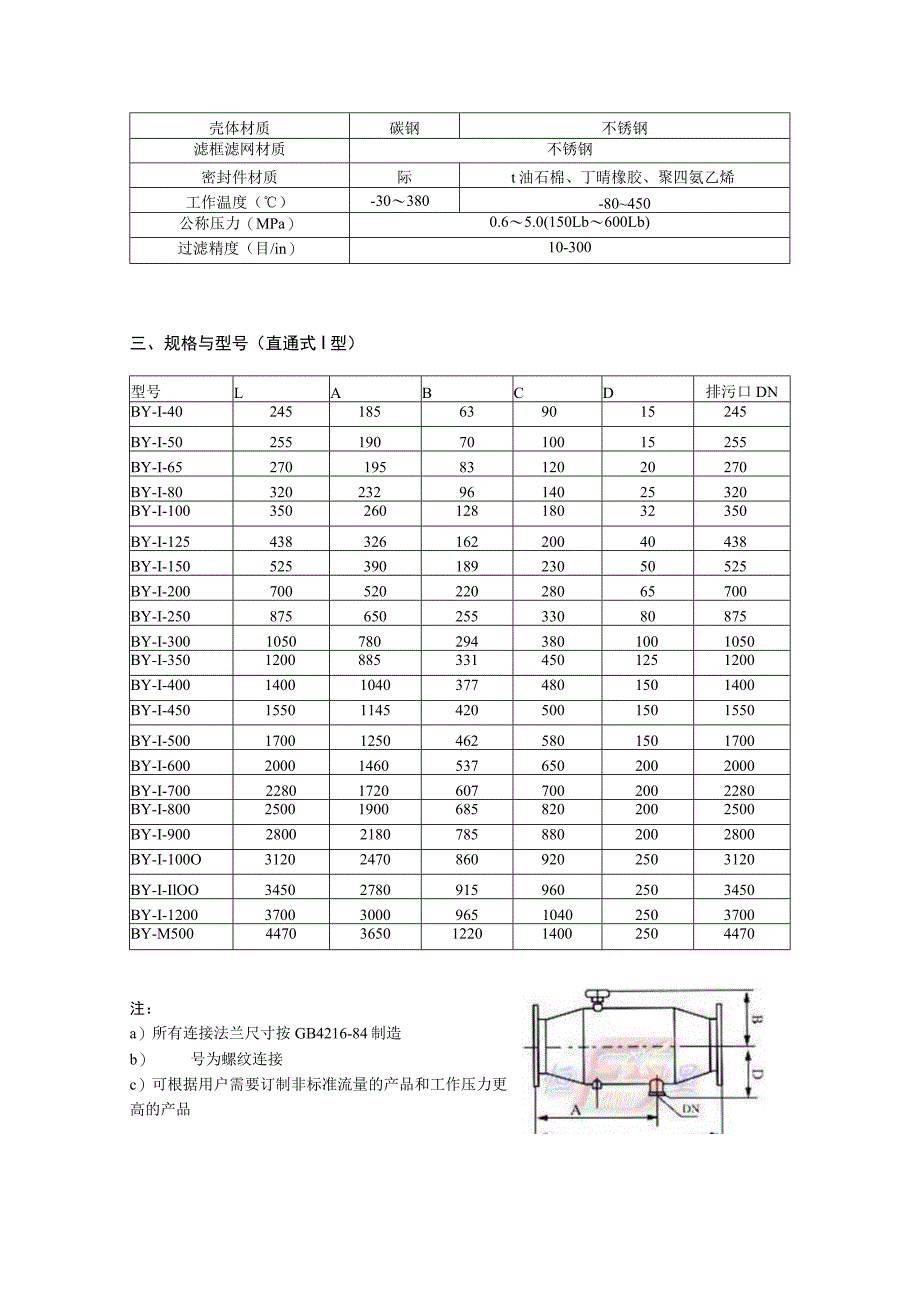

4、二、技术参数壳体材质碳钢不锈钢滤框滤网材质不锈钢密封件材质际t油石棉、丁晴橡胶、聚四氨乙烯工作温度（）-30380-80450公称压力（MPa）0.65.0(150Lb600Lb)过滤精度（目/in）10-300三、规格与型号（直通式I型）型号LABCD排污口DNBY-I-40245185639015245BY-I-502551907010015255BY-I-652701958312020270BY-I-803202329614025320BY-I-10035026012818032350BY-I-12543832616220040438BY-I-15052539018923050525BY
5、-I-20070052022028065700BY-I-25087565025533080875BY-I-30010507802943801001050BY-I-35012008853314501251200BY-I-400140010403774801501400BY-I-450155011454205001501550BY-I-500170012504625801501700BY-I-600200014605376502002000BY-I-700228017206077002002280BY-I-800250019006858202002500BY-I-90028002180785880

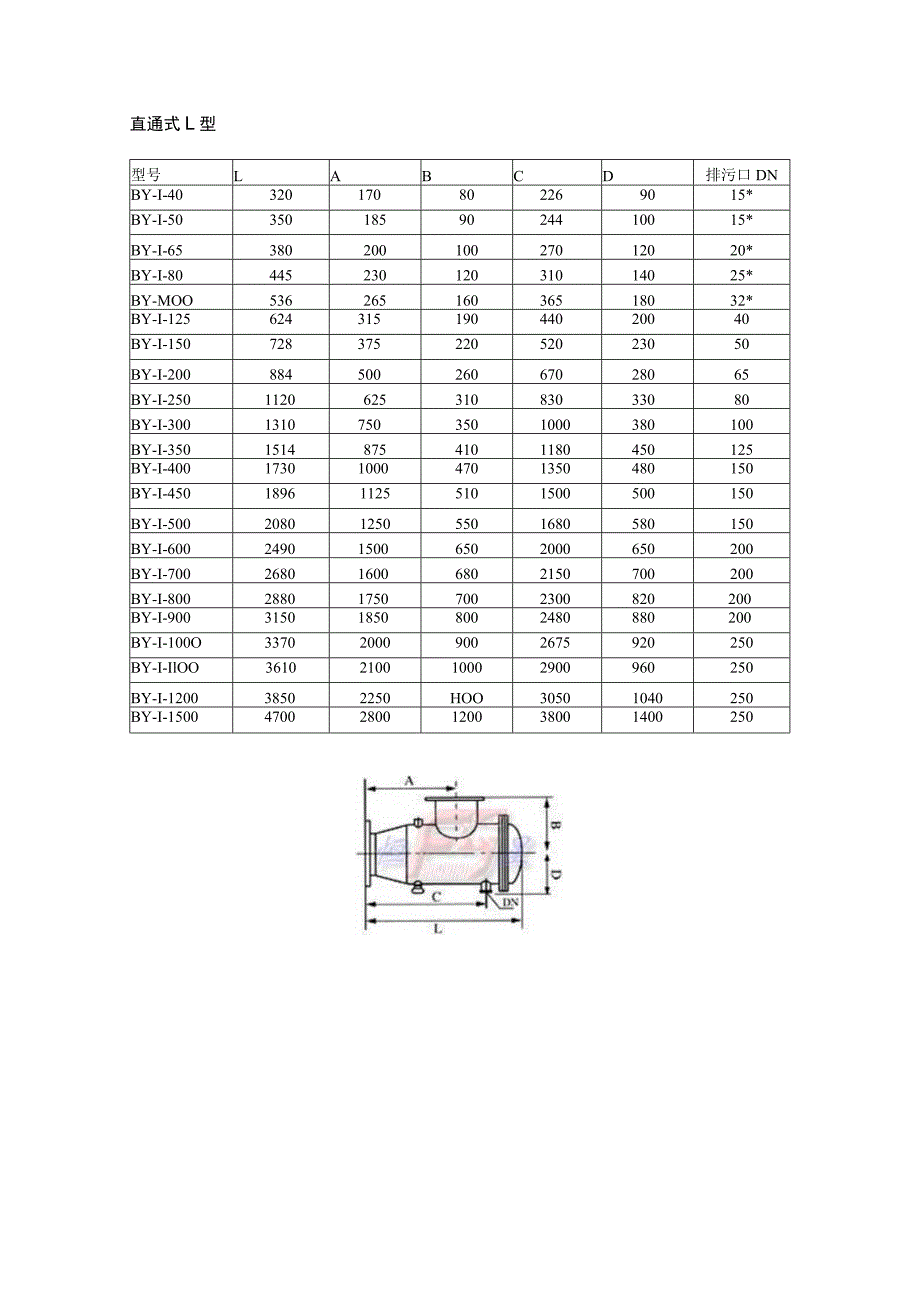

6、2002800BY-I-100O312024708609202503120BY-I-IlOO345027809159602503450BY-I-12003700300096510402503700BY-M50044703650122014002504470注：a）所有连接法兰尺寸按GB4216-84制造b）号为螺纹连接c）可根据用户需要订制非标准流量的产品和工作压力更高的产品直通式L型型号LABCD排污口DNBY-I-40320170802269015*BY-I-503501859024410015*BY-I-6538020010027012020*BY-I-80445230120310140
