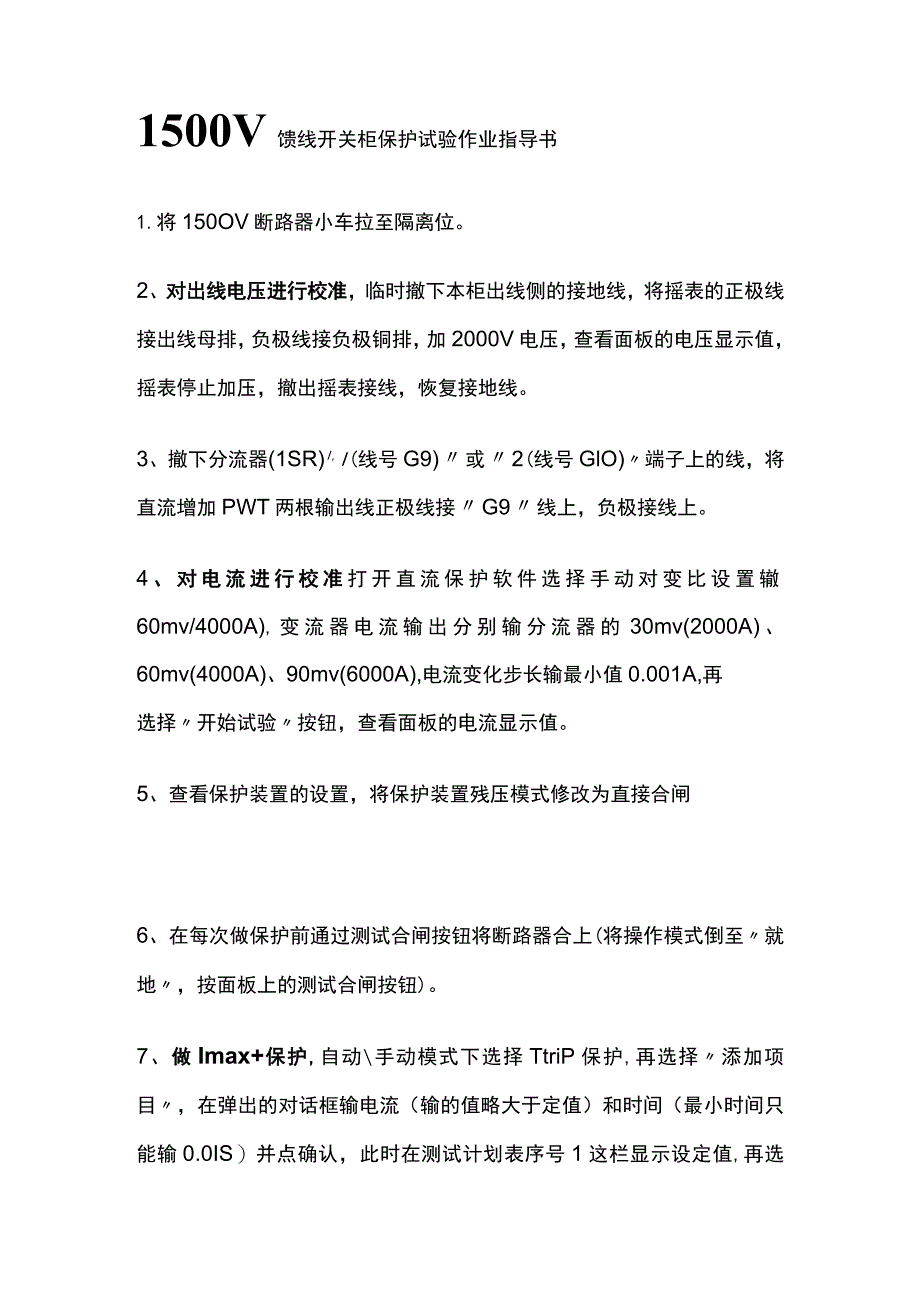

1、1500V馈线开关柜保护试验作业指导书1.将150OV断路器小车拉至隔离位。2、对出线电压进行校准，临时撤下本柜出线侧的接地线，将摇表的正极线接出线母排，负极线接负极铜排，加2000V电压，查看面板的电压显示值，摇表停止加压，撤出摇表接线，恢复接地线。3、撤下分流器(1SR)l,l(线号G9)或2(线号GlO)端子上的线，将直流增加PWT两根输出线正极线接G9线上，负极接线上。4、对电流进行校准打开直流保护软件选择手动对变比设置辙60mv/4000A),变流器电流输出分别输分流器的30mv(2000A)、60mv(4000A)、90mv(6000A),电流变化步长输最小值0.001A,再选择开

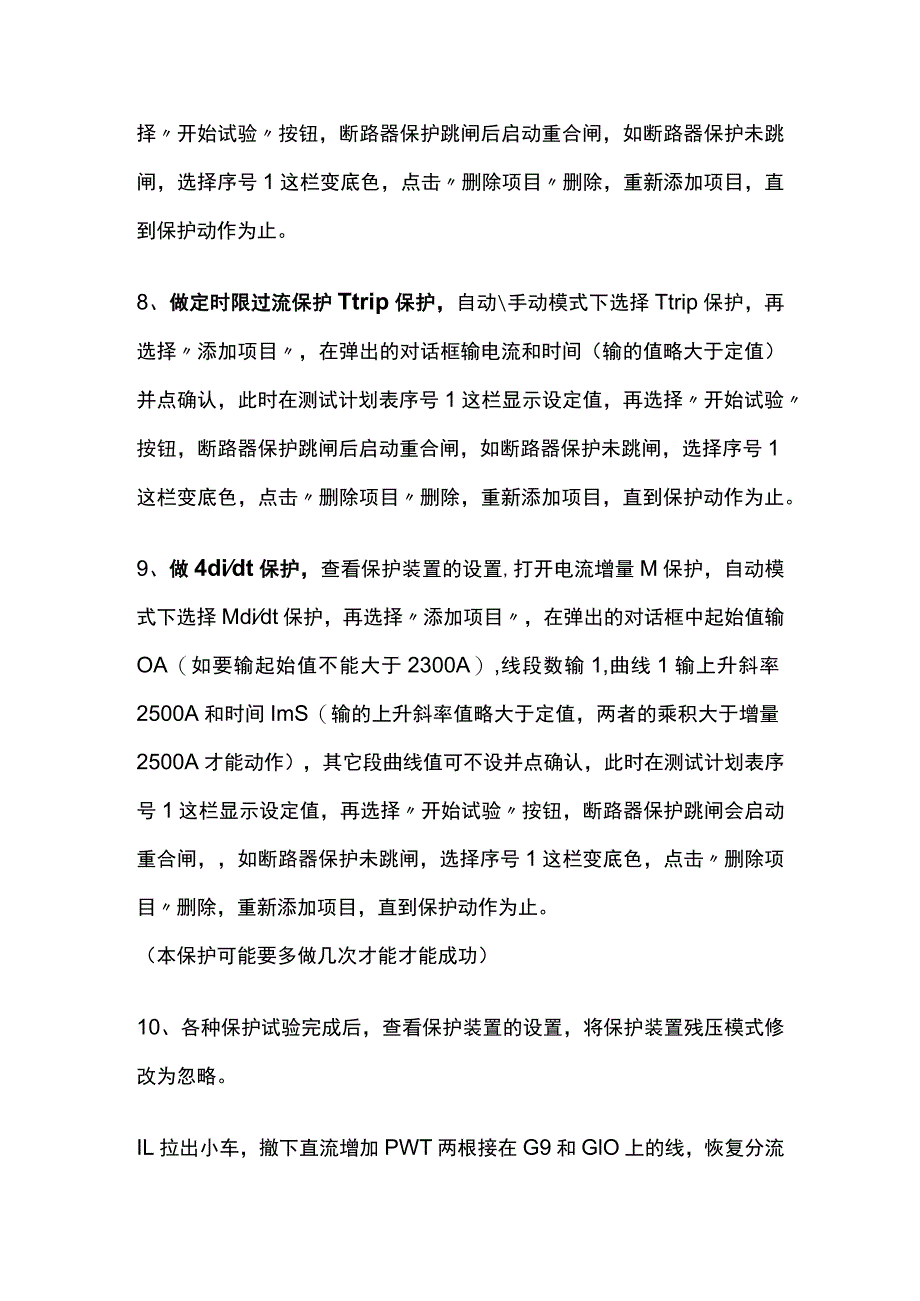

2、始试验按钮，查看面板的电流显示值。5、查看保护装置的设置，将保护装置残压模式修改为直接合闸6、在每次做保护前通过测试合闸按钮将断路器合上(将操作模式倒至就地，按面板上的测试合闸按钮)。7、做Imax+保护,自动手动模式下选择TtriP保护,再选择添加项目，在弹出的对话框输电流（输的值略大于定值）和时间（最小时间只能输0.0IS）并点确认，此时在测试计划表序号1这栏显示设定值,再选择开始试验按钮，断路器保护跳闸后启动重合闸，如断路器保护未跳闸，选择序号1这栏变底色，点击删除项目删除，重新添加项目，直到保护动作为止。8、做定时限过流保护Ttrip保护，自动手动模式下选择Ttrip保护，再选择添加项

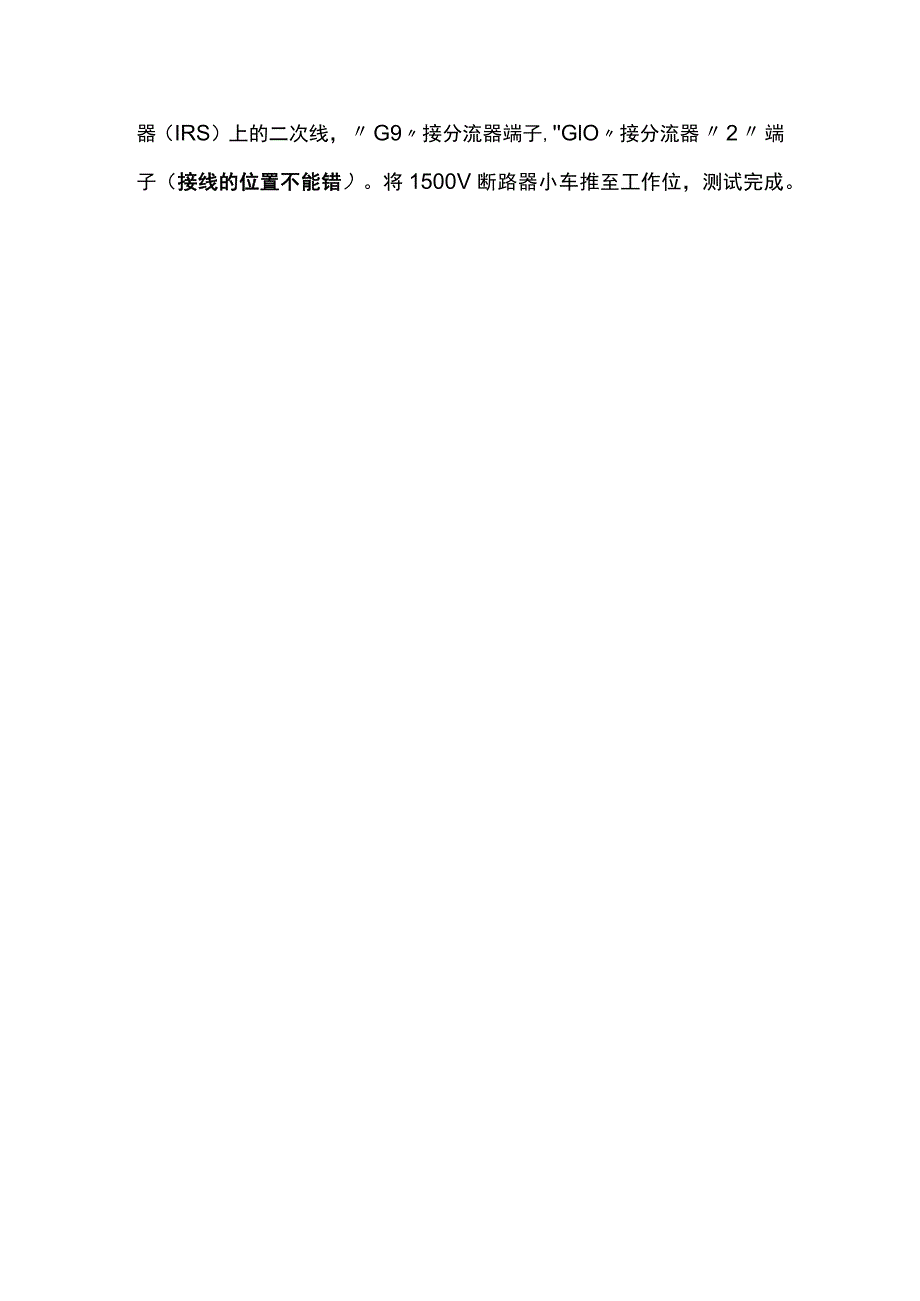

3、目，在弹出的对话框输电流和时间（输的值略大于定值）并点确认，此时在测试计划表序号1这栏显示设定值，再选择开始试验按钮，断路器保护跳闸后启动重合闸，如断路器保护未跳闸，选择序号1这栏变底色，点击删除项目删除，重新添加项目，直到保护动作为止。9、做4didt保护，查看保护装置的设置,打开电流增量M保护，自动模式下选择Mdidt保护，再选择添加项目，在弹出的对话框中起始值输OA（如要输起始值不能大于2300A）,线段数输1,曲线1输上升斜率2500A和时间ImS（输的上升斜率值略大于定值，两者的乘积大于增量2500A才能动作），其它段曲线值可不设并点确认，此时在测试计划表序号1这栏显示设定值，再选择开始试验按钮，断路器保护跳闸会启动重合闸，如断路器保护未跳闸，选择序号1这栏变底色，点击删除项目删除，重新添加项目，直到保护动作为止。（本保护可能要多做几次才能才能成功）10、各种保护试验完成后，查看保护装置的设置，将保护装置残压模式修改为忽略。IL拉出小车，撤下直流增加PWT两根接在G9和GlO上的线，恢复分流器（IRS）上的二次线，G9接分流器端子,GlO接分流器2端子（接线的位置不能错）。将1500V断路器小车推至工作位，测试完成。
