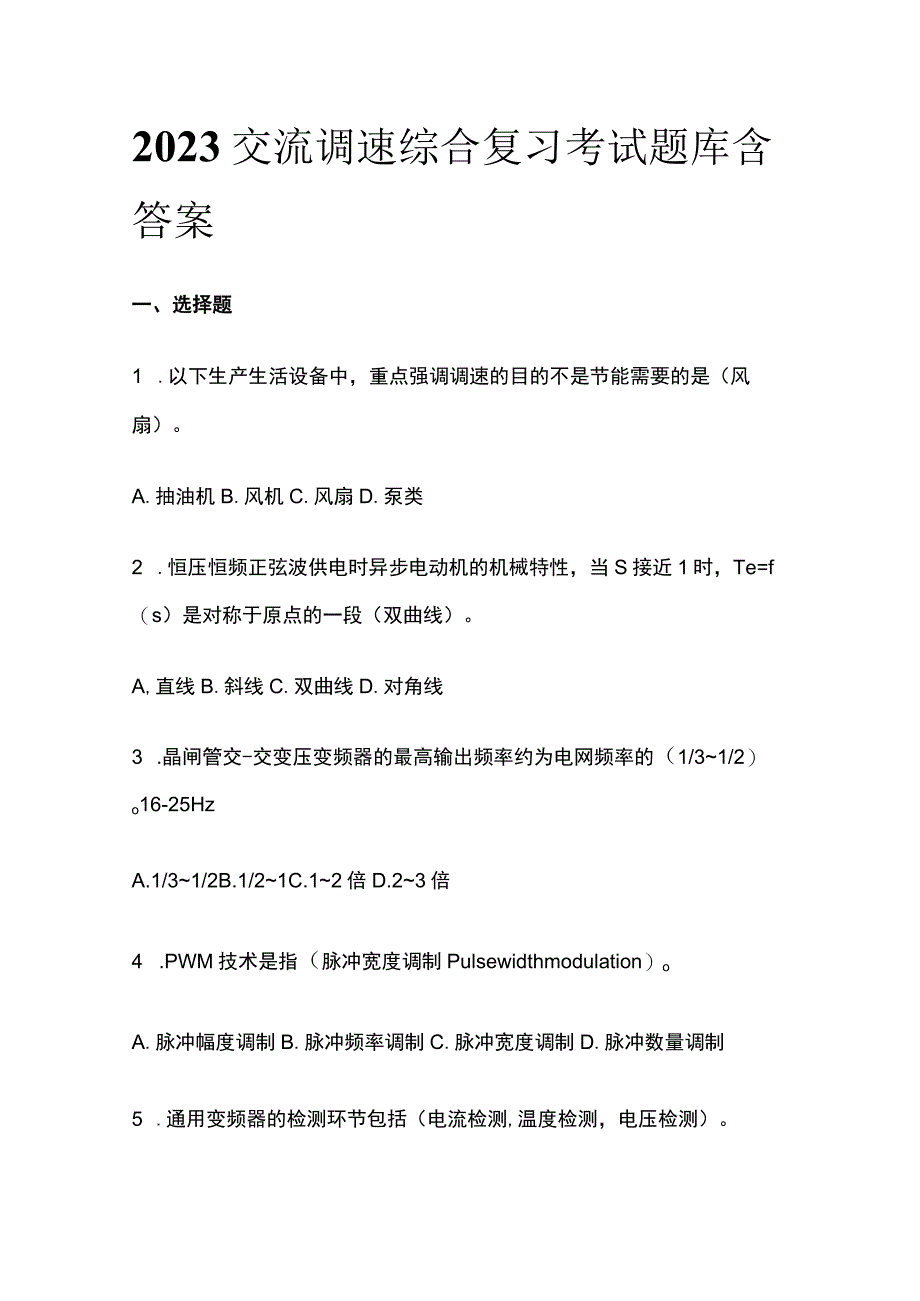

1、2023交流调速综合复习考试题库含答案一、选择题1 .以下生产生活设备中，重点强调调速的目的不是节能需要的是（风扇）。A.抽油机B.风机C.风扇D.泵类2 .恒压恒频正弦波供电时异步电动机的机械特性，当S接近1时，Te=f（s）是对称于原点的一段（双曲线）。A,直线B.斜线C.双曲线D.对角线3 .晶闸管交-交变压变频器的最高输出频率约为电网频率的（1/31/2）o16-25HzA.1/31/2B.1/21C.12倍D.23倍4 .PWM技术是指（脉冲宽度调制Pulsewidthmodulation）oA.脉冲幅度调制B.脉冲频率调制C.脉冲宽度调制D.脉冲数量调制5 .通用变频器的检测环节包

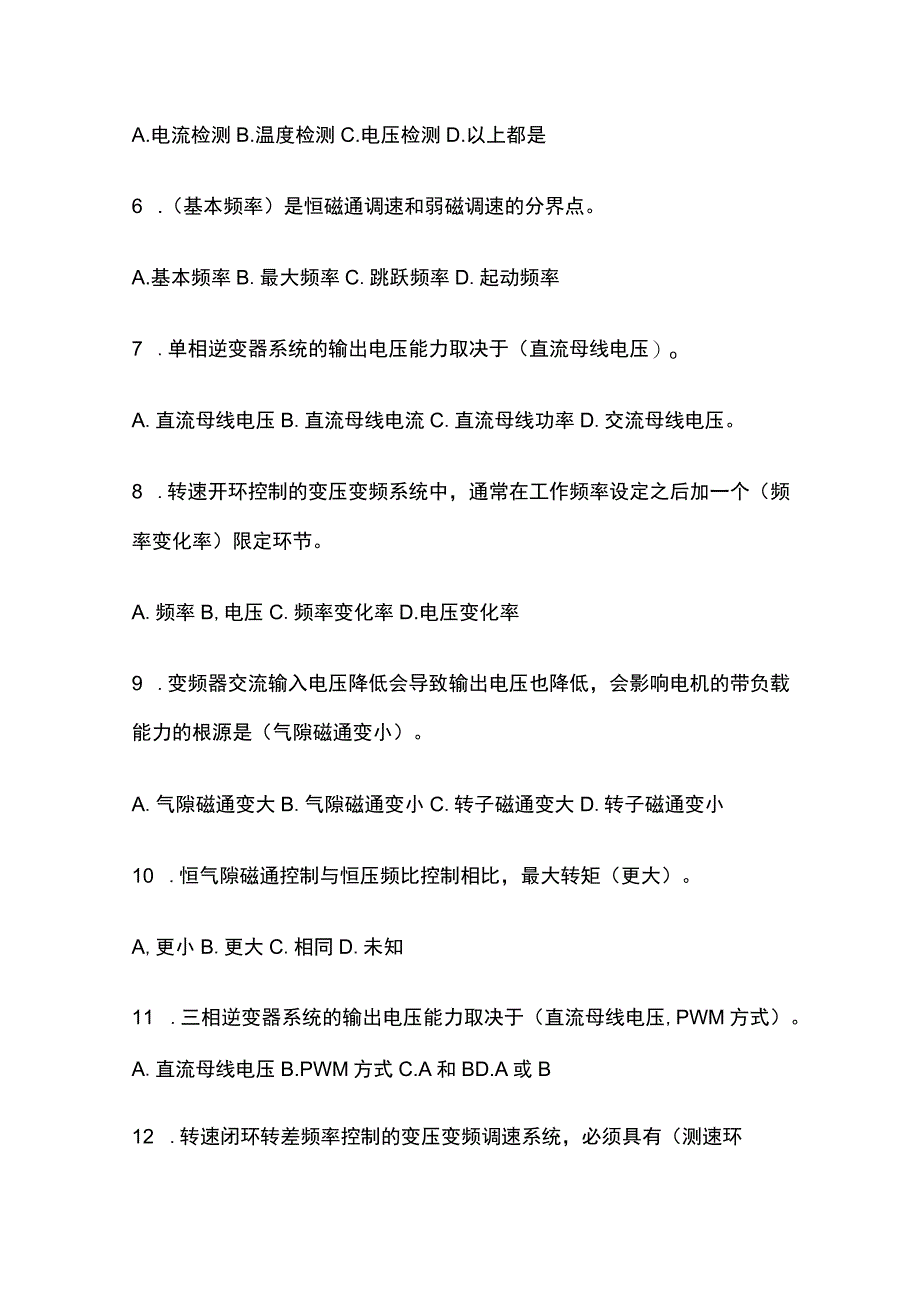

2、括（电流检测,温度检测，电压检测）。A.电流检测B.温度检测C.电压检测D.以上都是6 .（基本频率）是恒磁通调速和弱磁调速的分界点。A.基本频率B.最大频率C.跳跃频率D.起动频率7 .单相逆变器系统的输出电压能力取决于（直流母线电压）oA.直流母线电压B.直流母线电流C.直流母线功率D.交流母线电压。8 .转速开环控制的变压变频系统中，通常在工作频率设定之后加一个（频率变化率）限定环节。A.频率B,电压C.频率变化率D.电压变化率9 .变频器交流输入电压降低会导致输出电压也降低，会影响电机的带负载能力的根源是（气隙磁通变小）。A.气隙磁通变大B.气隙磁通变小C.转子磁通变大D.转子磁通变小

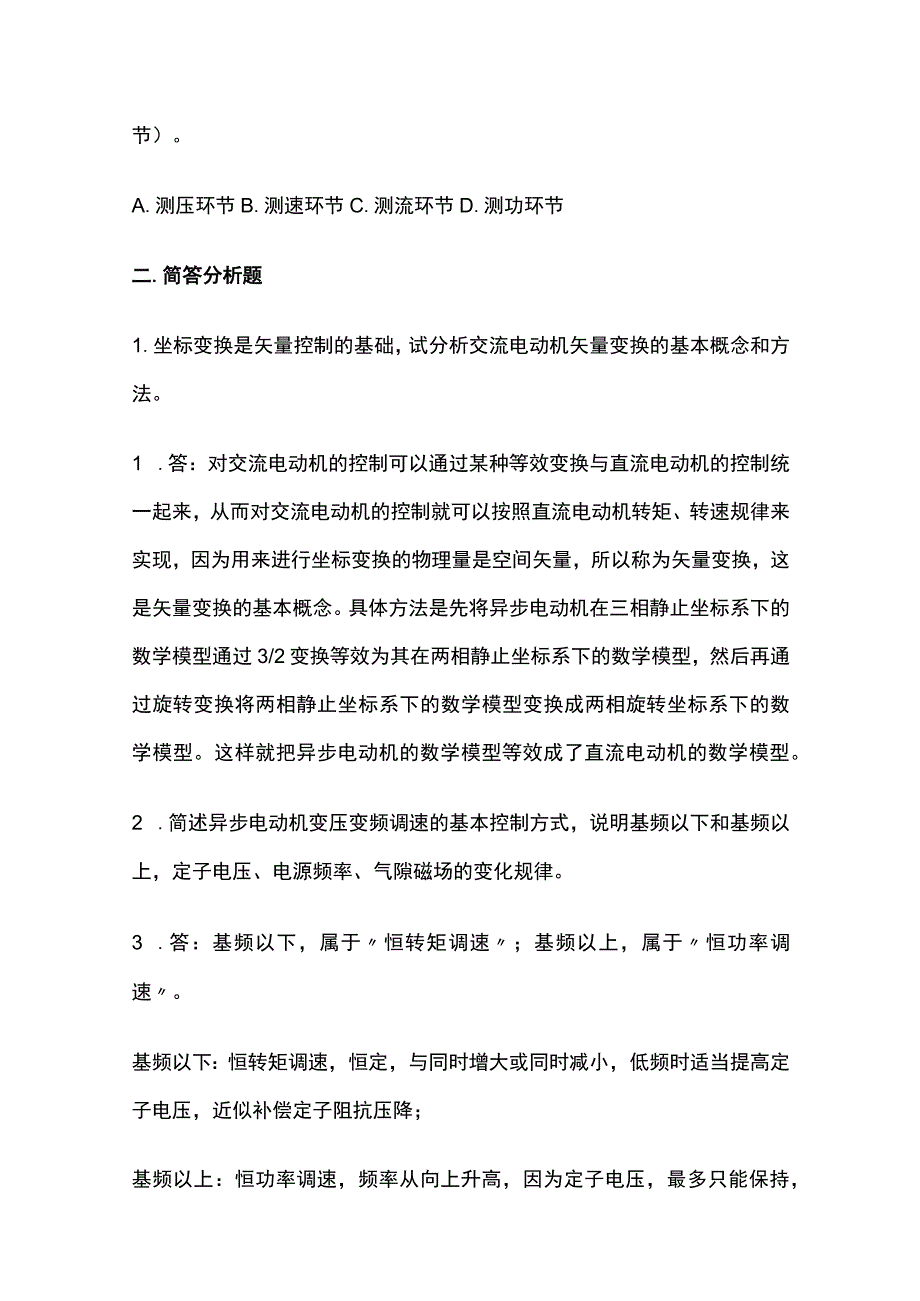

3、10 .恒气隙磁通控制与恒压频比控制相比，最大转矩（更大）。A,更小B.更大C.相同D.未知11 .三相逆变器系统的输出电压能力取决于（直流母线电压,PWM方式）。A.直流母线电压B.PWM方式C.A和BD.A或B12 .转速闭环转差频率控制的变压变频调速系统，必须具有（测速环节）。A.测压环节B.测速环节C.测流环节D.测功环节二.简答分析题1.坐标变换是矢量控制的基础，试分析交流电动机矢量变换的基本概念和方法。1 .答：对交流电动机的控制可以通过某种等效变换与直流电动机的控制统一起来，从而对交流电动机的控制就可以按照直流电动机转矩、转速规律来实现，因为用来进行坐标变换的物理量是空间矢量，所
4、以称为矢量变换，这是矢量变换的基本概念。具体方法是先将异步电动机在三相静止坐标系下的数学模型通过3/2变换等效为其在两相静止坐标系下的数学模型，然后再通过旋转变换将两相静止坐标系下的数学模型变换成两相旋转坐标系下的数学模型。这样就把异步电动机的数学模型等效成了直流电动机的数学模型。2 .简述异步电动机变压变频调速的基本控制方式，说明基频以下和基频以上，定子电压、电源频率、气隙磁场的变化规律。3 .答：基频以下，属于恒转矩调速；基频以上，属于恒功率调速。基频以下：恒转矩调速，恒定，与同时增大或同时减小，低频时适当提高定子电压，近似补偿定子阻抗压降；基频以上：恒功率调速，频率从向上升高，因为定子电
5、压，最多只能保持，频率升高,定子电压保持不变，气隙磁通减少，转速升高。4 .简述基于稳态模型的转速闭环转差频率控制系统的两条基本控制规律。5 .答：1）在的范围内，转矩基本上与成正比，条件是气隙磁通不变。2）在不同的定子电流值时，按的函数关系控制定子电压和频率，就能保持气隙磁通恒定。6 .如何区别交-直-交变频器是电压源型变频器还是电流源型变频器？它们在性能上有什么差异？7 .答：交-直-交变频器主电路中的中间直流环节采用大电容滤波的是电压源型变频器。主电路中的中间直流环节采用大电感滤波的是电流源型变频器。电压源型变频器适合作为多台电动机同步运行时的变频电源,电流源型变频器适用于单台电动机传动
6、，可以满足快速起、制动和可逆运行的要求；电流源型变频器本身具有四象限运行功能而不需要任何额外的电力电子器件；然而，电压源型变频器在电网侧必须附加一个有源逆变器；由于交-直-交电流源型变频器调速系统的直流电压极性可以迅速改变，因此动态响应比电压源型调速系统快；电流源型变频器需要连接一个最小负载才能正常运行，这种缺陷限制了在很多领域中的应用。反之，电压源型变频器很容易在空载情况下运行。8 .常用的交流PWM有三种控制方式,分别为SPWM.CFPWM和SVPWM,论述它们的基本特征。9 .答：SPWM(SinusoidalPWM)SPWM特征：以频率与期望的输出电压波相同的正弦波作为调制波，以频率比
7、期望波高得多的等腰三角波作为载波。由它们的交点确定逆变器开关器件的通断时刻，从而获得幅值相等、宽度按正弦规律变化的脉冲序列。CFPWM(CurrentFoIIowPWM):在原来主回路的基础上，采用电流闭环控制，使实际电流快速跟随给定值。SVPWM(SpaceVectorPulseWidthModUIatiOn)空间矢量脉宽调制SVPWM特征：把逆变器和交流电动机视为一体，以圆形旋转磁场为目标来控制逆变器的工作，磁链轨迹的控制是通过交替使用不同的电压空间矢量实现的。10 基频以下调速可以是恒压频比控制、恒定子磁通的控制方式，从机械特性和系统实现两个方面分析与比较它们的优缺点。6.答：恒压频比控
8、制：恒压频比控制最容易实现，它的变频机械特性基本上是平行下移，硬度也较好，能够满足一般的调速要求，低速时需适当提高定子电压，以近似补偿定子阻抗压降。在对于相同的电磁转矩,角频率越大,速降落越大,机械特性越软,与直流电动机弱磁调速相似。在基频以下运行时，采用恒压频比的控制方法具有控制简便的优点，但负载变化时定子压降不同，将导致磁通改变，因此需采用定子电压补偿控制。根据定子电流的大小改变定子电压，以保持磁通恒定。恒定子磁通：虽然改善了低速性能，但机械特性还是非线性的，仍受到临界转矩的限制。频率变化时,恒定子磁通控制的临界转矩恒定不变。恒定子磁通控制的临界转差率大于恒压频比控制方式。恒定子磁通控制的
9、临界转矩也大于恒压频比控制方式。控制方式均需要定子电压补偿,控制要复杂一些。三.计算题1.按幅值相等的原则，写出三相坐标系变换到两相静止坐标系的变换矩阵。现有三相正弦对称电流，求变换后两相静止坐标系中的电流和。1 .答：变换矩阵：,两相静止坐标系中的电流：两相电流为：2 .已知期望的电压空间矢量(单位为V),直流电压，开关周期，按照SVPWM的实现过程，分析以下问题：(1)确定合成期望的电压空间矢量所需的2个基本电压空间矢量，及其各自的作用时间。(2)是否需要选用零矢量？(3)按照三段逼近式来安排矢量的作用Jl褥，确定开关状态序列并写出每种开关状态对应的作用时间。2 .答：期望的电压空间矢量，
10、正好落在1和6两个有效矢量之间。所以应由和两个矢量来逼近。剩余的时间选择零矢量作用，均分零矢量。开关状态序列：OO(UOO,10LIILloL100,000对应的作用时间:0.000000335,0.000002165,0.000002165z0.000000670,0.000002165,0.000002165,0.0000003353 .试写出在二相静止坐标系上的基于电流模型观测器的转子磁链观测模型。3 .答：电流模型观测器：当电机转速小于额定转速的10%,定子绕组压降不可忽略，异步电动机在静止坐标系(a-b)中的电压方程为：uas(Rs+Lsp0Lmp0iasubs=0Rs+Lsp0Lm
11、pibs0LmpwLmRr+LrpwLriar0-wLmLmp-wLrRr+Lrpibr可得:0=p(Lmias+Lriar)+w(Lmibs+Lribr)+Rriar0=p(Lmibs+Lribr)-w(Lmias+Lriar)+Rribr转子磁链可表示为:yar=Lmias+Lriarybr=Lmibs+Lribr由上述3式解出iar、ibr并化简得：yar=(Lmias-wTrybr)zybr=(Lmibs+wTryar)式中：Tr一转子绕组的电磁时间常数，UaS一定子a绕阻电压，ubs定子b绕阻电压，ias一定子a绕阻电流，ibs一定子b绕阻电流，yar一与转子a绕阻匝链的磁链，ybr一与转子b绕阻匝链的磁链。4有一台三相四极异步电动机具额定功率为5.5kW额定频率为50HZ,额定线电压UN为380V,在某一情况下稳定运行，自定子输入的功率为6.32kW定子铜耗为341W转子铜耗为237.5W铁耗为167.5W,机械损耗为45W,附加损耗为29W,计算在这一运行情况下该电动机的转差率；当输出频率f等于额定频率时，输出电压U等于额定电压，基频以下并考虑低频补偿，当输出频率为IOHz时，输出电压为80V,求当输出频率为5Hz时，输出电压为多少？4 .答：
