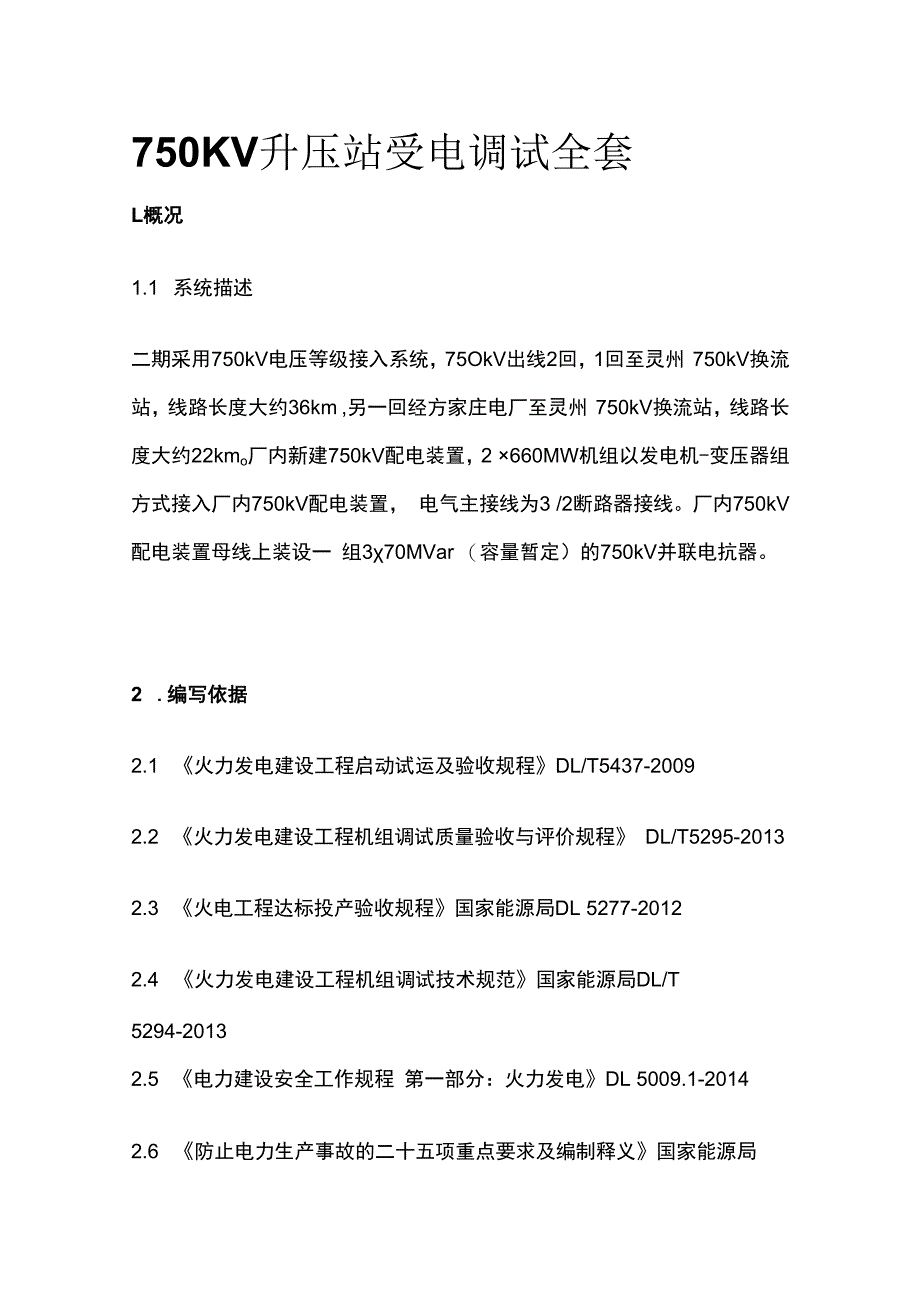

1、750KV升压站受电调试全套L概况1.1 系统描述二期采用750kV电压等级接入系统，75OkV出线2回，1回至灵州 750kV换流站，线路长度大约36km ,另一回经方家庄电厂至灵州 750kV换流站，线路长度大约22kmo厂内新建750kV配电装置，2 660MW机组以发电机-变压器组方式接入厂内750kV配电装置， 电气主接线为3 /2断路器接线。厂内750kV配电装置母线上装设一 组370MVar （容量暂定）的750kV并联电抗器。2 .编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 火力发电建设工程机组调试质量验收与评价规程 DL/T5295-2

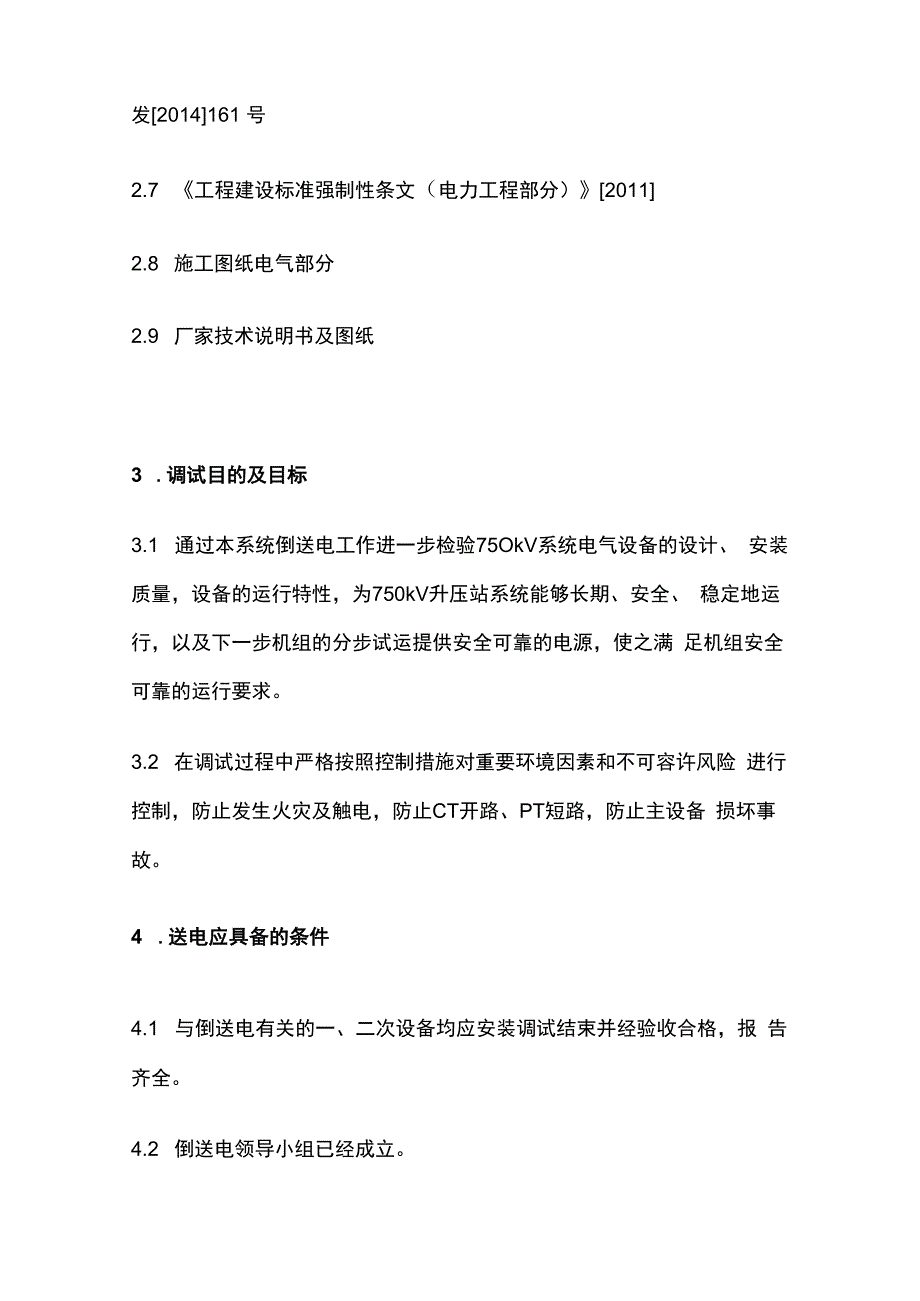

2、0132.3 火电工程达标投产验收规程国家能源局DL 5277-20122.4 火力发电建设工程机组调试技术规范国家能源局DL/T5294-20132.5 电力建设安全工作规程 第一部分：火力发电DL 5009.1-20142.6 防止电力生产事故的二十五项重点要求及编制释义国家能源局发2014161 号2.7 工程建设标准强制性条文（电力工程部分）20112.8 施工图纸电气部分2.9 厂家技术说明书及图纸3 .调试目的及目标3.1 通过本系统倒送电工作进一步检验75OkV系统电气设备的设计、 安装质量，设备的运行特性，为750kV升压站系统能够长期、安全、 稳定地运行，以及下一步机组的分步

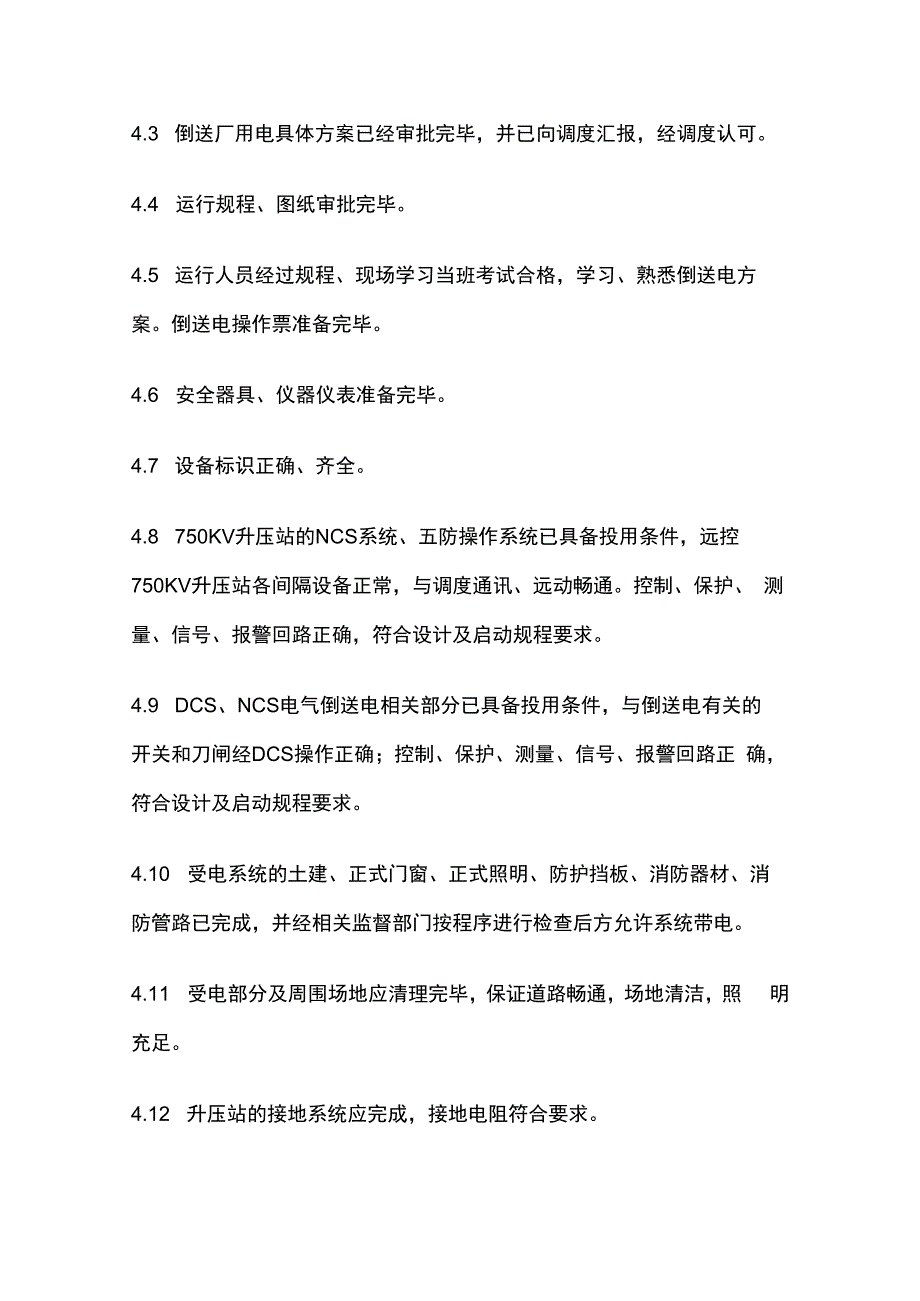

3、试运提供安全可靠的电源，使之满 足机组安全可靠的运行要求。3.2 在调试过程中严格按照控制措施对重要环境因素和不可容许风险 进行控制，防止发生火灾及触电，防止CT开路、PT短路，防止主设备 损坏事故。4 .送电应具备的条件4.1 与倒送电有关的一、二次设备均应安装调试结束并经验收合格，报 告齐全。4.2 倒送电领导小组已经成立。4.3 倒送厂用电具体方案已经审批完毕，并已向调度汇报，经调度认可。4.4 运行规程、图纸审批完毕。4.5 运行人员经过规程、现场学习当班考试合格，学习、熟悉倒送电方 案。倒送电操作票准备完毕。4.6 安全器具、仪器仪表准备完毕。4.7 设备标识正确、齐全。4.8 75
4、0KV升压站的NCS系统、五防操作系统已具备投用条件，远控 750KV升压站各间隔设备正常，与调度通讯、远动畅通。控制、保护、 测量、信号、报警回路正确，符合设计及启动规程要求。4.9 DCS、NCS电气倒送电相关部分已具备投用条件，与倒送电有关的 开关和刀闸经DCS操作正确；控制、保护、测量、信号、报警回路正 确，符合设计及启动规程要求。4.10 受电系统的土建、正式门窗、正式照明、防护挡板、消防器材、消 防管路已完成，并经相关监督部门按程序进行检查后方允许系统带电。4.11 受电部分及周围场地应清理完毕，保证道路畅通，场地清洁，照 明充足。4.12 升压站的接地系统应完成，接地电阻符合要求
5、。4.13 直流系统、UPS电源已调试完备，应保证重要设备的直流系统交 流电源安全可靠。4.14 升压站各间隔所有开关均处于冷备用状态，隔离刀闸应断开，接地 刀闸在断开位置。4.15 继电保护定值单下达，继电保护装置的定值与整定通知书相符。4.16 调度、集控室、750KV升压站现场之间的通讯设施齐备、畅通。5 .措施执行5.1 本措施经批准后，由广州粤能电力科技开发有限公司组织实施。本 措施不能作为实际的受电操作票使用，具体的受电操作应严格按电厂的 操作票进行。5.2 750kV二期启备变间隔受电完毕,受电范围内涉及的设备均交由电 厂运行部管理。5.3 受电过程中由电厂运行人员进行操作，安装
6、及调试人员配合并监督 受电工作。5.4 上海电力监理咨询有限公司在受电过程中做技术监督工作。5.5 未尽事宜，经试运领导小组协调后交有关方面执行。5.6 调试仪器设备及工器具序号名称数量提供单位1三相继电保护测试仪1个广州粤能2相位表1个广州粤能3相序表1个广州粤能4数字万用表1个广州粤能6 .受电范围75OkV升压站I、II母KOABAO4、KOABAO5母线及受电间隔附属设 备。7 .送电前的检查及准备工作7.1 750kV升压站7.1.1 750kV第一间隔系统准备及检查工作a.750kV升压站第一串中开关K0ABA01GS002开关、750kV升压站第 一串I母边开关Koabaoigs
7、ooi开关、75OkV升压站第一串口母边开关K0ABA01GS003开关两端连接导线紧固良好，开关在断开位置，设备状态在NCS操作界面反映正常。b.750kV升压站第一串中开关I母侧隔离开关K0ABA01GS203隔离开 关、75OkV升压站第一串中开关II母侧隔离开关K0ABA01GS204隔离 开关、750kV升压站第一串I母边开关I母侧隔离开关 K0ABA01GS201隔离开关、750kV升压站第一串I母边开关母侧隔 离开关K0ABA01GS202隔离开关、750kV升压站第一串母边开关I 母侧隔离开关K0ABA01GS205隔离开关、75OkV升压站第一串母边 开关母侧隔离开关K0AB
8、A01GS206隔离开关、75OkV出线一隔离开 关K0ABA01GS207隔离开关、#3主变高压侧隔离开关 K0ABA01GS200隔离开关，隔离开关在断开位置，设备状态在NCS 操作界面反映正常。c.750kV升压站第一串中开关工母侧隔离开关接地刀闸 K0ABA01GS305接地刀闸、75OkV升压站第一串中开关母侧隔离开 关接地刀闸K0ABA01GS306接地刀闸、750kV升压站第一串I母边开 关开关侧隔离开关接地刀闸KoABAoIGS303接地刀闸、750kV升压站 第一串I母边开关II母侧隔离开关接地刀闸KOABAolGS304接地刀闸、 750kV升压站第一串II母边开关开关侧隔
9、离开关接地刀闸 K0ABA01GS307接地刀闸、750kV升压站第一串母边开关II母侧隔 离开关接地刀闸K0ABA01GS308接地刀闸、750kV出线一隔离开关开 关侧接地刀闸K0ABA01GS310接地刀闸、#3主变高压侧隔离开关开 关侧接地刀闸KoABAoIGS301接地刀闸，接地刀闸在断开位置（除#3 主变高压侧隔离开关主变侧接地刀闸K0ABA01GS300接地刀闸、 750kV出线一隔离开关出线侧接地刀闸K0ABA01GS311接地刀闸、 750kV升压站第一串I母边开关I母侧隔离开关接地刀闸 K0ABA01GS302接地刀闸、75OkV升压站第一串母边开关II母侧隔 离开关接地刀
10、闸K0ABA01GS309接地刀闸在合闸位置以外），设备状 态在NCS操作界面反映正常。e.检查750kV开关柜接线端子完整，螺丝紧固，回路联片已连接，CT 二次无开路，PT二次无短路现象。7.L2750kV开关控制箱、隔离刀闸控制箱检查：a.检查各间隔控制电源、储能电源（电机电源）开关已合闸上。b.检查各电流电压回路接线完整，螺丝紧固，无开路和短路现象。c.检查断路器操作转换开关在远方位置膈离刀闸转换开关在远方位置。d.检查控制回路、信号回路接线正确、完整，螺丝紧固，无接线松动、 虚接现象。7.1.3 750kV第二间隔系统准备及检查工作a. 75OkV升压站电抗器侧开关KOABAo2GS0
11、01开关，两端连接导线紧固良好，开关在断开位置，设备状态在NCS. DCS操作界面反映正常。b. 75OkV升压站电抗器侧隔离开关KOABAO2GS201隔离刀闸，隔离开关在断开位置，设备状态在NCSx DCS操作界面反映正常。c. 750kV升压站电抗器侧隔离开关接地刀闸K0ABA02GS303接地刀 闸，接地刀闸在断开位置，设备状态在NCS. DCS操作界面反映正常。d.检查750kV开关柜接线端子完整，螺丝紧固，回路联片已连接，CT 二次无开路，PT二次无短路现象。1.1.2 75OkV第二间隔开关控制箱、隔离刀闸控制箱检查：a.检查各间隔控制电源、储能电源（电机电源）开关已合闸上。b.
12、检查各电流电压回路接线完整，螺丝紧固，无开路和短路现象。c.检查断路器操作转换开关在远方位置,隔离刀闸转换开关在远方位置。d.检查控制回路、信号回路接线正确、完整，螺丝紧固，无接线松动、 虚接现象。1.1.3 750kV第三间隔系统准备及检查工作与第一间隔大致相同，这里 就不在叙述。1.2 送电范围内所有电气设备绝缘电阻检测合格，并有测量记录。1.3 带电前测量交流回路的直流电阻；检查同一 CT三相电流回路直阻 是否平衡。检查电流、电压二次回路接地点与接地状况。打印保护装置 正式定值，并与保护定值通知单进行逐项核对；检查软压板，确认软压 板投退情况与定值要求一致。8 .送电的方法及步骤8.1
13、升压站受电（以750kV出线一受电为例）8.1.1 750kV升压站第一串II母边开关KOABAO1GSOO3开关送电至 母K0ABA05母线：a.确认750kV出线一隔离开关出线侧接地刀闸K0ABA01GS311接地 刀闸在断开位置，并在操作把手上悬挂禁止合闸，有人工作标示牌； 检查完毕后，断开其操作电源小空开。b.确认750kV升压站第一串I母边开关I母侧隔离开关接地刀闸 K0ABA01GS302接地刀闸、75OkV升压站第一串母边开关II母侧隔 离开关接地刀闸K0ABA01GS309接地刀闸在断开位置，并在操作把手 上悬挂禁止合闸，有人工作标示牌；检查完毕后，断开其操作电源 小空开。c.
14、再次确认本间隔所有接地刀闸在断开位置，并在操作把手上悬挂禁止合闸，有人工作标示牌；检查完毕后，断开其操作电源小空开。d.确认750kV出线一隔离开关K0ABA01GS207隔离开关在断开位置, 750kV升压站第一串母边开关K0ABA01GS003开关在断开位置 投 入充电保护，检查完毕后，合上其操作电源小空开。e.按照调度操作命令依次合上相对应的隔离刀闸，DCS操作界面反映 无异常后,在DCS远方操作界面上合750kV升压站第一串母边开关 KOABAO1GSOO3开关。如就地发现异常现象，立即断开开关，对相关 一次设备进行检查；如无异常，运行5分钟后断开开关，间隔5分钟后 在操作冲击三次。8
15、.1.2 750kV升压站第一串中开关K0ABA01GS002开关送电至I母 K0ABA04 母线：a.确认本间隔所有接地刀闸包括母线接地刀闸在断开位置，并在操作 把手上悬挂禁止合闸，有人工作标示牌；检查完毕后，断开其操作 电源小空开。b.根据运行操作票依次在DCS或者NCS远方合上750kV第一串相关 隔离刀闸，远方DCS或者NCS合上750kV升压站第一串I母边开关 Koabaoigsooi开关,单侧无压合上75OkV升压站第一串中开关 K0ABA01GS002开关给母线I充电 如就地发现异常现象，立即断开 开关,对线路及开关设备进行检查如无异常,运行5分钟后断开开关， 然后在操作冲击三次。8.2 升压站电抗器充电:a.确认本间隔所有接地刀闸在断开位置，并在操作把手上悬挂禁止合闸，有人工作标示牌；检查完毕后，断开其操作电源小空开。b远方合I母至电抗器隔离刀闸，检查合到位后远方合电抗器侧断路器， 如就地发现异常现象，立即断开开关，对相关一次设备进行检查；如无 异常，运行5分钟后断开开关，然后在操作冲击三次。8.3 测量升压站内所有装置PT二次测进线及装置采样值并进行线路、I母、II母PT二次核相。8.4 中开关是否和环运行，需要和调度进行协商来确定
