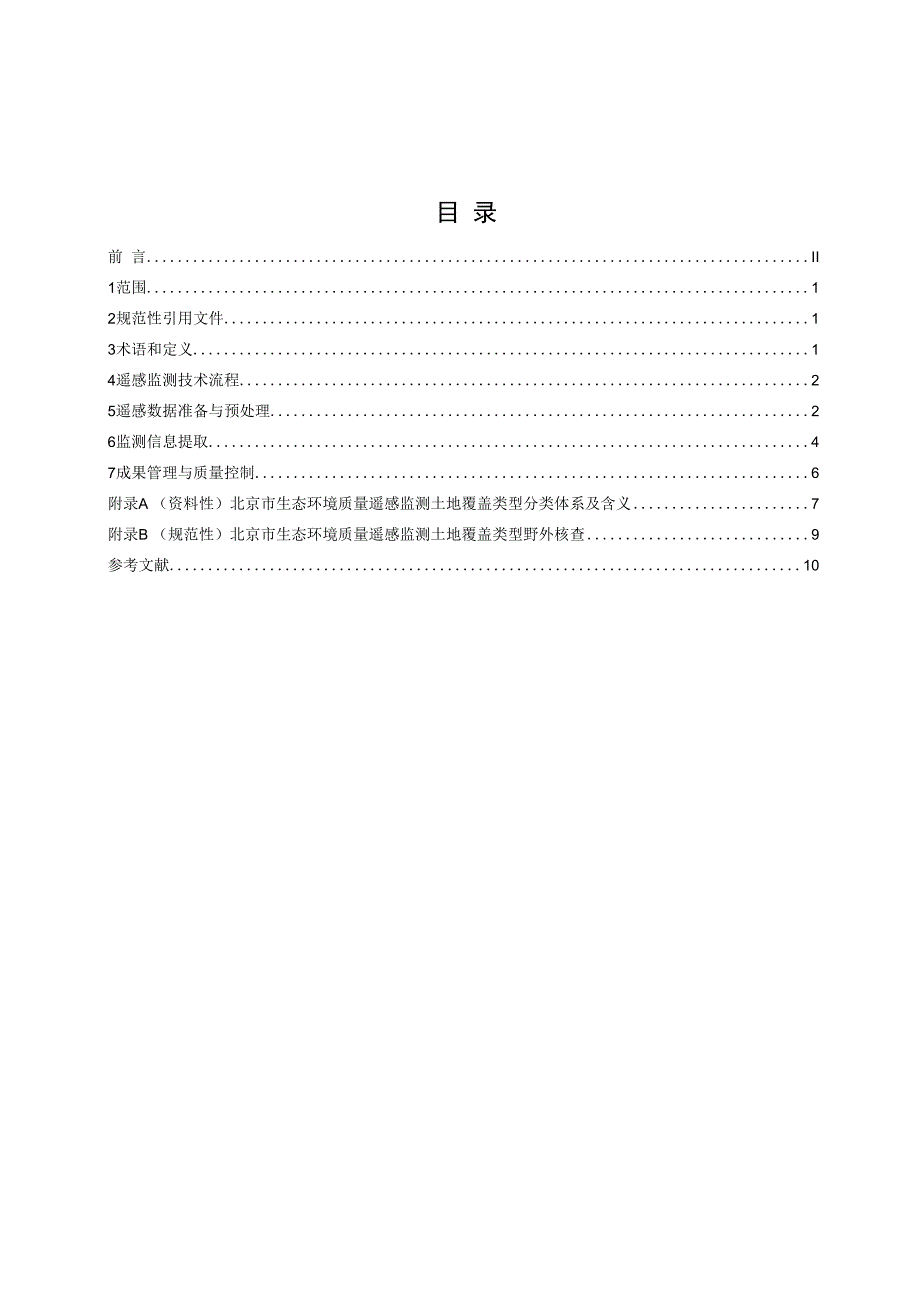

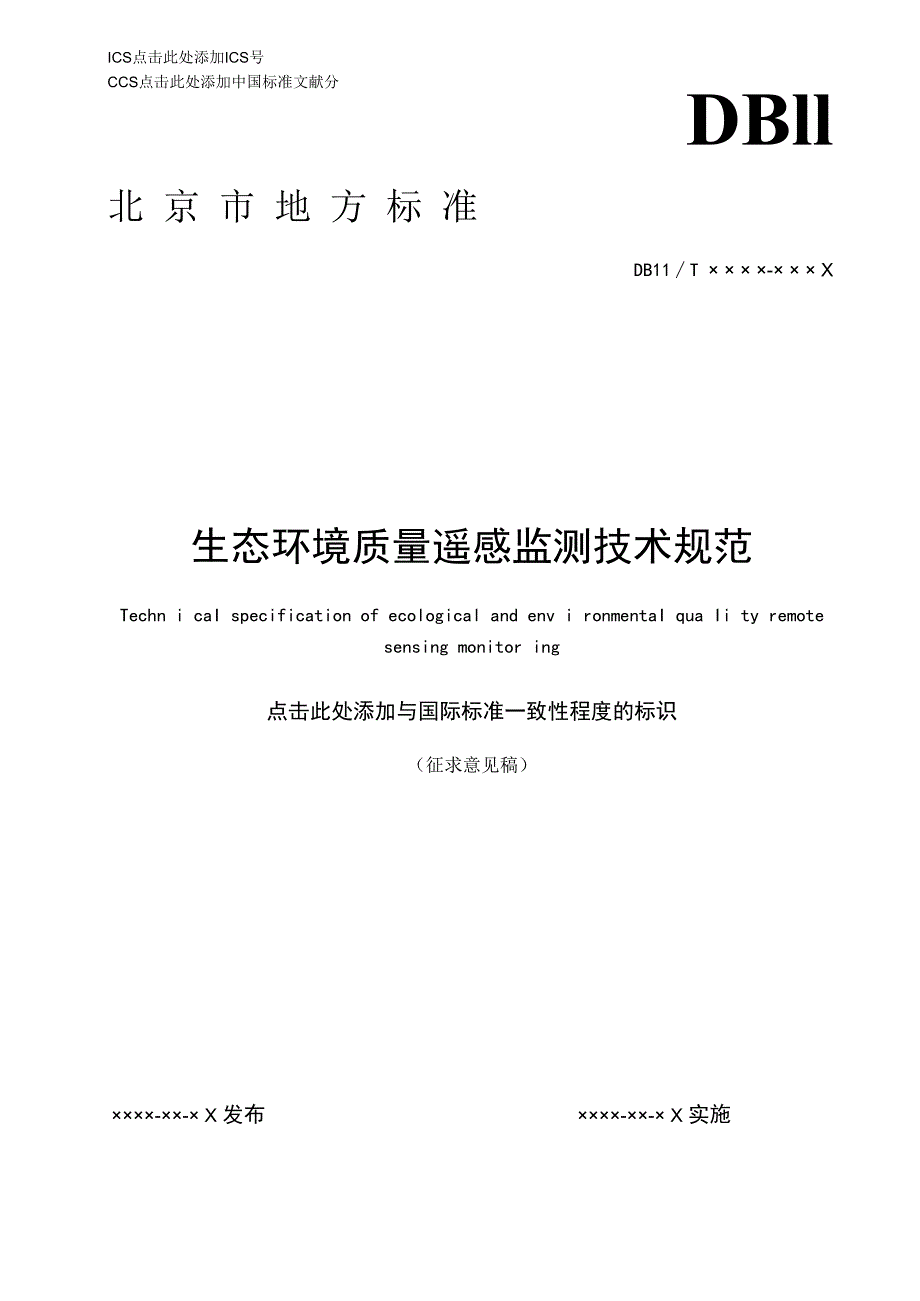

1、ICS点击此处添加ICS号CCS点击此处添加中国标准文献分DBll北 京 市 地 方 标 准DB11T - X生态环境质量遥感监测技术规范Techn i caI specification of ecological and env i ronmentaI qua Ii ty remotesensing monitor ing点击此处添加与国际标准一致性程度的标识（征求意见稿）- X 发布- X 实施北京市市场监督管理局 发布目 录前 言II1范围12规范性引用文件13术语和定义14遥感监测技术流程25遥感数据准备与预处理26监测信息提取47成果管理与质量控制6附录A （资料性）北京市生态环境
2、质量遥感监测土地覆盖类型分类体系及含义7附录B （规范性）北京市生态环境质量遥感监测土地覆盖类型野外核查9参考文献10本文件按照GBZT 1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起 草。本文件由北京市生态环境局提出并归口。本文件由北京市生态环境局组织实施。本文件起草单位：北京市生态环境监测中心、中国科学院生态环境研究中心。本文件主要起草人：李令军、鹿海峰、李琪、刘保献、赵文慧、张蔷、陈韵如、秦丽欢、周伟奇、 王佳。生态环境质量遥感监测技术规范1范围本文件规定了生态环境质量遥感监测的技术流程、数据准备与预处理、监测信息提取、质量控制与 成果管理。本文件适用于利用航天
3、遥感、航空遥感、地面遥感技术（传感器包括但不限于多光谱/高光谱成像 仪、高分辨率相机、热红外相机、激光雷达等）进行区域范围内生态环境质量评价相关指标和计算参数 的遥感监测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB/T 39612低空数字航摄与数据处理规范CH/T 6003车载移动测量数据规范3术语和定义3. 1生态环境质量遥感监测 Ecological and envi ronmentaI remote sensing moni
4、tor ing利用航天遥感、航空遥感、地面遥感技术对生态系统格局、质量、服务、胁迫进行的监测，包括遥 感数据获取和处理，信息的提取与分析。3.2生态系统格局Ecosystem pattern指区域内生态系统在空间上的排列和组合，包括生态系统内土地覆盖类型、组成、数量及空间分布 与配置。3.3生态系统质量Ecosystem qua I i ty指生态系统内植被的优劣程度，反映生态系统内植被与生态系统整体环境质量。本文件中用植被地 表生物量和土地覆盖类型面积加权综合表征。3.4生态系统服务Ecosystem serv i ces生态系统对人类福祉的直接或间接贡献，包括水源涵养、土壤保持、防风固沙、
5、生物多样性维持等。 3.5生态胁迫 Ecological stress来自人类或自然的对生态系统正常结构和功能的干扰。3.6航天遥感 Space remote sens i ng以人造卫星、航天飞机等航天飞行器为载荷平台的遥感技术。本文件中使用的载荷平台主要为人造 卫星。航空遥感Aerial 以无人机、飞机、地面遥感Ground传感器位于高塔、3.7 remote sensing气球等为载荷平台的遥感技术。本文件中使用的载荷平台主要为无人机。3.8 remote sensing车、船等地面平台的遥感技术。3.9植被地表生物量 Vegetation above ground biomass指单位
6、面积上包含的地表以上的植物有机物质（干重）总量,通常用kgm2或/bn?表示。4遥感监测技术流程生态环境质量遥感监测技术流程见图1。首先，开展遥感等基础数据预处理，生成基础数据集；其 次，提取生态系统格局、质量、服务、胁迫等生态环境质量监测关键参数；最后，对关键参数数据进行 质量控制，服务于生态环境质量评价。航天遥感航空遥感地面遥感其他数据数据集7上地段盖分类生态参数提取格局服务胁迫1质鼠控制1生态环境质敢评价图1生态环境质量遥感监测流程图5遥感数据准备与预处理 5.1航天遥感数据用于定期获取评价区域生态系统现状及变化,包括国内外高分辨率和中分辨率的多光谱及全色卫星 遥感影像。影像选择应满足以
7、下要求：a）高空间分辨率优于或等于2 m,中分辨率优于或等于30 m,可根据工作目标进行调整；b）光学影像根据监测内容和评价指标选择合适时相，单景无云或云量覆盖低于10%,无明显噪声 和缺行。镶嵌影像重点区域不得被云、雾和季节性积雪遮盖。5.2 航天遥感数据预处理数据预处理包括几何校正、影像融合和影像镶嵌，分别满足如下要求：a）几何校正：选择同比例尺或比例尺更大的基础底图作为校正基础，以景为单位，均匀选取待校 正遥感影像和基础底图上相匹配的、能正确识别和准确定位的地物为校正控制点，进行几何校 正。要求平原区拟合平均误差不超过1个像元，山区不超过2个像元；b）影像融合：以景为单位，对校正后满足精
8、度要求的全色与多光谱影像进行融合，一般采用主成 分分析（PCA）、色度空间变换（HlS）、小波变换等方法。要求融合后影像色调均匀、反差适 中、无重影、模糊、错位等现象，光谱特征还原真实、准确、无光谱异常c）影像镶嵌：对于需多景影像才能覆盖完全的区域，在重叠区域选取连接两边图像的拼接线进行 镶嵌。拼接线应选择弯曲折线，两侧影像色彩变化较小。要求镶嵌后接边过渡自然，误差小于 1倍像素分辨率。5.3 航空遥感数据用于定期获取生态保护红线及其他生态空间内人类活动或辅助卫星遥感数据。无人机影像获取满足 如下要求：a）数据采集前进行区域资料收集、路线规划、方案设计和实地勘察等流程，路径规划实现观测区 域完
9、全覆盖；b）数据采集要求天气晴朗、低空（IOOOm以下）无云雾，风速在8ms以下，能见度不低于5 km；c）根据传感器幅宽，采集路线的重叠度不低于30%,航向重叠度、旁向重叠度和飞行质量具体依 据GB/T 39612的相关要求执行；d）进行土地覆盖监测时，载荷为普通光学相机，空间分辨率优于1m,进行地表温度监测时，载 荷为热红外相机。监测过程中可根据监测对象和内容选取对应载荷，或同时搭载多种载荷。5.4 航空遥感数据预处理无人机遥感数据预处理包括畸变差校正、影像拼接两个步骤，分别满足如下要求：a）畸变差校正：基于原始影像和航摄传感器校检信息对影像进行畸变差校正，减少原始影像数据 的几何变形；b
10、）影像拼接：完成影像拼接，生成正射影像，要求拼接后影像清晰、数据完整。5.5 地面遥感数据包括街景影像和地面激光雷达数据。数据获取分别满足以下要求：a）街景影像：影像获取时间选择在植物生长季，一般选择6月-9月，获取位置能够客观反映居 民生活区域实际绿化情况，在一定时间内保持稳定；b）激光雷达数据：激光点云数据完整覆盖待测目标，采集间隔均匀，点云密度、平面精度和高层 精度满足需求，为开展生物量模型数据构建提供所需模型参数和地面验证数据。5.6 地面遥感数据激光雷达数据预处理包括数据拼接、噪声处理和点云滤波，分别应满足以下要求：a）预处理后的激光点云包含绝对坐标和时间信息，文件存储符合CH/T
11、6003要求；b）数据拼接：将多条数据拼接成统一坐标系下的数据，同一区域不同测次、不同条带获取的点云 同名点匹配误差满足要求；c）噪声处理：对拼接后数据进行噪声处理，消除孤立点等异常数据，噪声去除率不低于95%,数 据成果精度具体依据CH/T 6003的相关标准执行；d）点云滤波：对去噪后的点云数据进行滤波处理，分离地面点和非地面点，提取观测对象三维空 间结构参数。6监测信息提取6.1 监测信息采用遥感技术手段监测生态环境质量，主要生态信息包括生态系统格局、质量、服务及胁迫，监测 指标见表1。监测指标及对应计算方法参考DB11T 1877o表1生态环境质量遥感监测指标分类监测指标生态系统格局土
12、地覆盖类型分布自然保护地和生态保护红线区域分布河流自然岸线长度、有水河流长度、河流总长度湖库自然岸线分布、湖库岸线分布生态系统质量林地生物量、草地生物量、耕地生物量生态系统服务公园绿地15分钟到达覆盖率、林荫道路推广率、人均公园面积绿视率水源涵养指数、土壤保持指数、防风固沙指数、气候调节指数、固碳释 氧指数、空气净化指数、休憩指数生态胁迫人工地表面积比例、耕地面积比例、未利用地比例重点点位干扰强度指数、干扰点位未整改指数6.2 生态系统格局监测6. 2. 1监测要求6. 2.1.1生态系统格局监测指标包括遥感解译得到的各土地覆盖类型分布、自然保护区和生态保护红 线区域分布、河流自然岸线、有水河
13、流和总体长度、湖库自然岸线和总岸线长度。土地覆盖分为一级类 6个，二级类23个，具体类型划分体系参见附录A。6. 2.1.2 土地覆盖类型分布提取要求在土地覆盖分类体系构建基础之上，根据地物形状、大小、颜色、 纹理等特征建立地物解译标志库。按照“所见即所得”原则，进行自动化解译，并进行目视解译调整, 提取面状目标地物不小于100 m2,线状地物不小于10 u分类基础之上，通过野外核查检验遥感判读 的准确率，并对结果进行修正与优化。要求一级分类精度不低于95%,二级分类精度不低于90%。见附 录B。6. 2.1.3以各行政区作为评价对象，分别提取对应的遥感监测指标。见表1。采用高分辨率卫星遥感数
14、据，时相根据评价时间确定，针对具体类型可采用多时相数据。6.3生态系统质量监测6. 3.1监测要求利用经预处理之后的遥感数据反演植被覆盖度、植被指数等参数，结合实地测量的植被地表生物量 数据，构建生物量测算模型，反演区域生物量。结合土地覆盖类型面积，加权得到林地指数、草地指数 和耕地指数。6. 3.2遥感数据源6. 3. 2. 1林地、草地和耕地等植被类型基于高分辨率卫星遥感获取。其他参数基于中分辨率卫星遥感 获取，观测时相为植被生长季。6. 3. 2. 2乔木和灌丛树高、胸径等三维结构参数获取采用地面激光雷达数据,观测时相为植被生长季， 根据实际观测时间确定。6.4生态系统服务监测6. 4.
