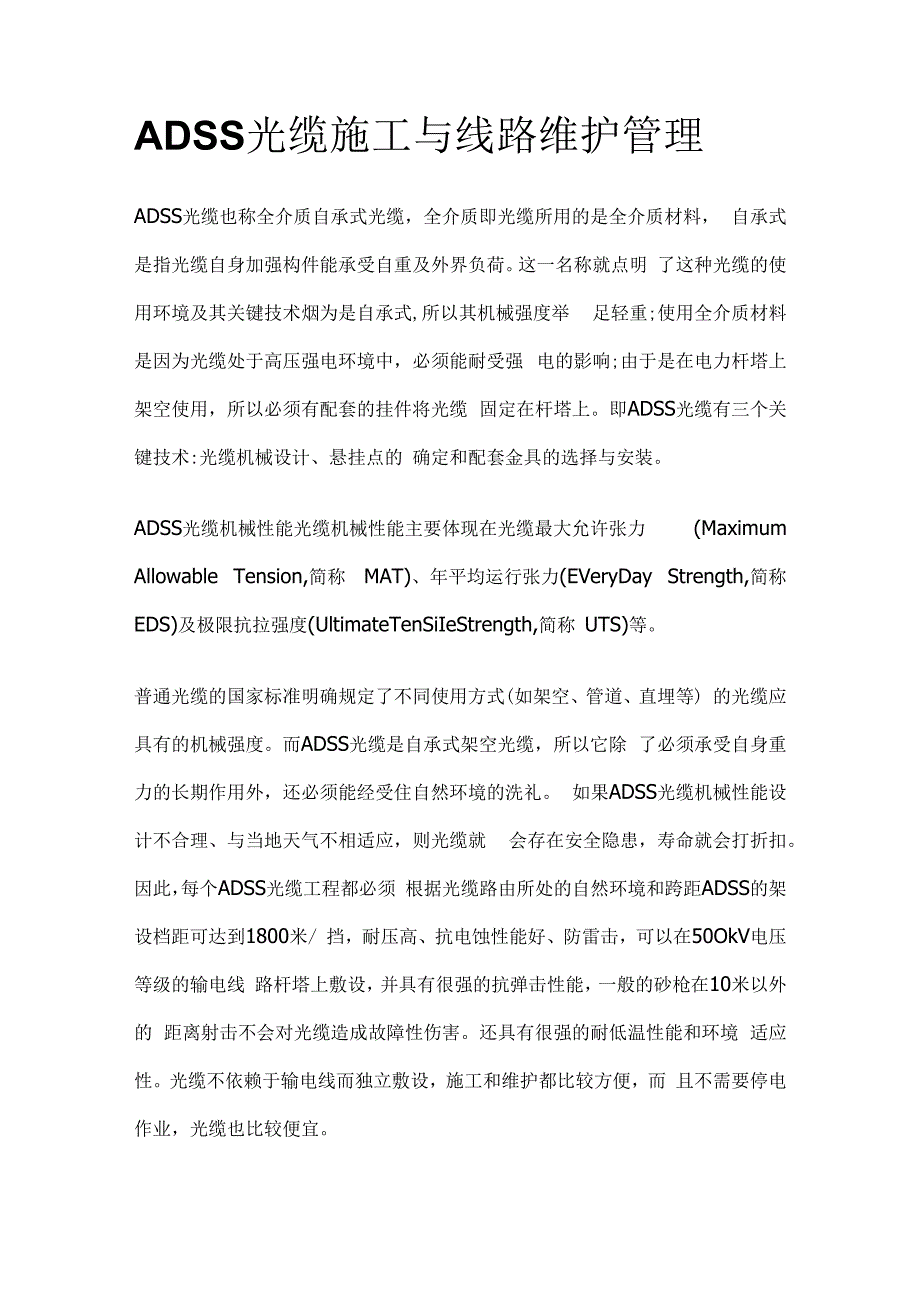

1、ADSS光缆施工与线路维护管理ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料， 自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明 了这种光缆的使用环境及其关键技术烟为是自承式,所以其机械强度举 足轻重;使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强 电的影响;由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆 固定在杆塔上。即ADSS光缆有三个关键技术:光缆机械设计、悬挂点的 确定和配套金具的选择与安装。ADSS光缆机械性能光缆机械性能主要体现在光缆最大允许张力 (Maximum Allowable Tension,简称 MAT)、年平均运行张力(
2、EVeryDay Strength,简称 EDS)及极限抗拉强度(UltimateTenSiIeStrength,简称 UTS)等。普通光缆的国家标准明确规定了不同使用方式(如架空、管道、直埋等) 的光缆应具有的机械强度。而ADSS光缆是自承式架空光缆，所以它除 了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。 如果ADSS光缆机械性能设计不合理、与当地天气不相适应，则光缆就 会存在安全隐患，寿命就会打折扣。因此，每个ADSS光缆工程都必须 根据光缆路由所处的自然环境和跨距ADSS的架设档距可达到1800米/ 挡，耐压高、抗电蚀性能好、防雷击，可以在50OkV电压等级的输电线 路

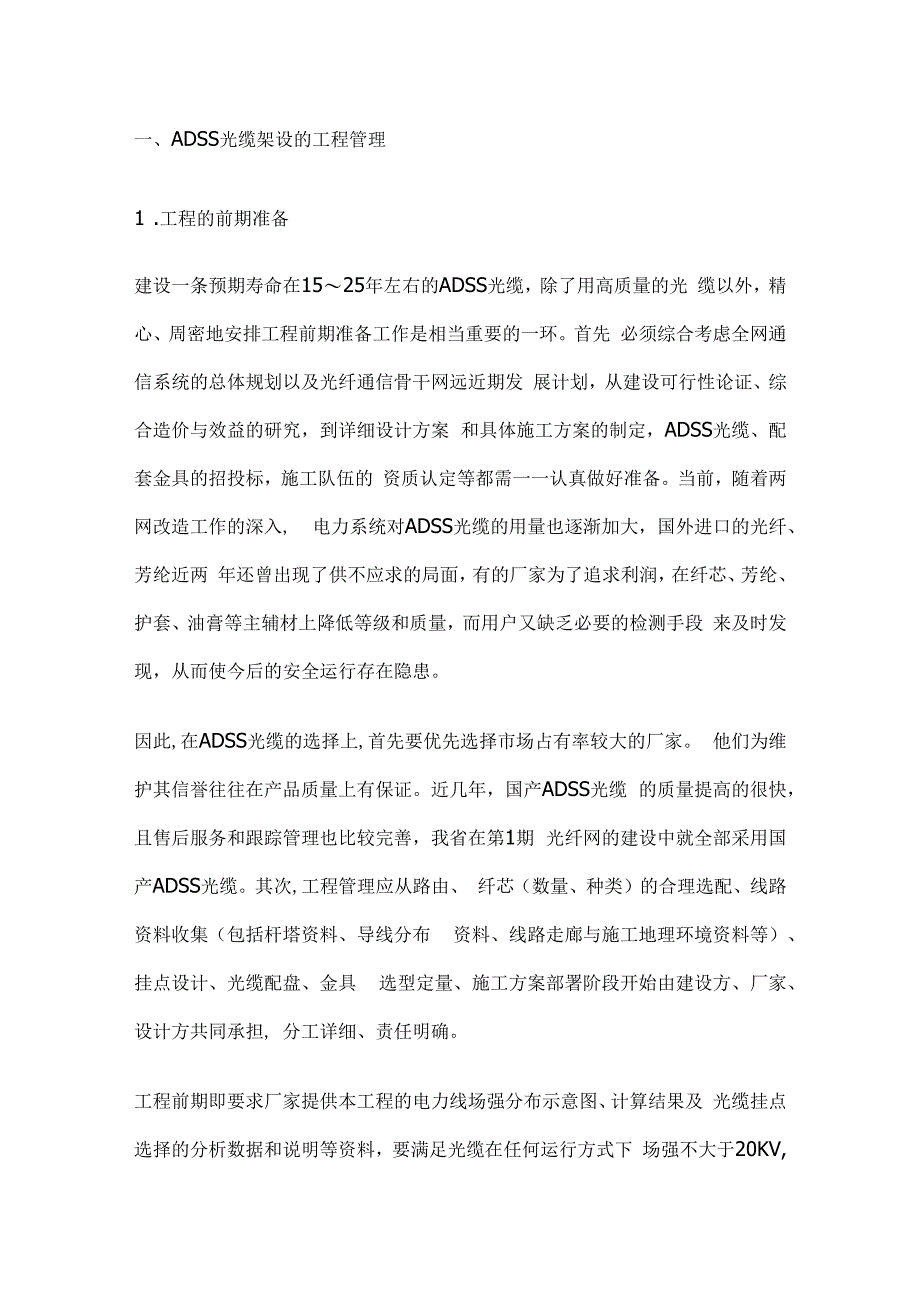

3、杆塔上敷设，并具有很强的抗弹击性能，一般的砂枪在10米以外的 距离射击不会对光缆造成故障性伤害。还具有很强的耐低温性能和环境 适应性。光缆不依赖于输电线而独立敷设，施工和维护都比较方便，而 且不需要停电作业，光缆也比较便宜。一、ADSS光缆架设的工程管理1 .工程的前期准备建设一条预期寿命在1525年左右的ADSS光缆，除了用高质量的光 缆以外，精心、周密地安排工程前期准备工作是相当重要的一环。首先 必须综合考虑全网通信系统的总体规划以及光纤通信骨干网远近期发 展计划，从建设可行性论证、综合造价与效益的研究，到详细设计方案 和具体施工方案的制定，ADSS光缆、配套金具的招投标，施工队伍的 资质
4、认定等都需一一认真做好准备。当前，随着两网改造工作的深入, 电力系统对ADSS光缆的用量也逐渐加大，国外进口的光纤、芳纶近两 年还曾出现了供不应求的局面，有的厂家为了追求利润，在纤芯、芳纶、 护套、油膏等主辅材上降低等级和质量，而用户又缺乏必要的检测手段 来及时发现，从而使今后的安全运行存在隐患。因此,在ADSS光缆的选择上,首先要优先选择市场占有率较大的厂家。 他们为维护其信誉往往在产品质量上有保证。近几年，国产ADSS光缆 的质量提高的很快，且售后服务和跟踪管理也比较完善，我省在第1期 光纤网的建设中就全部采用国产ADSS光缆。其次,工程管理应从路由、 纤芯（数量、种类）的合理选配、线路资

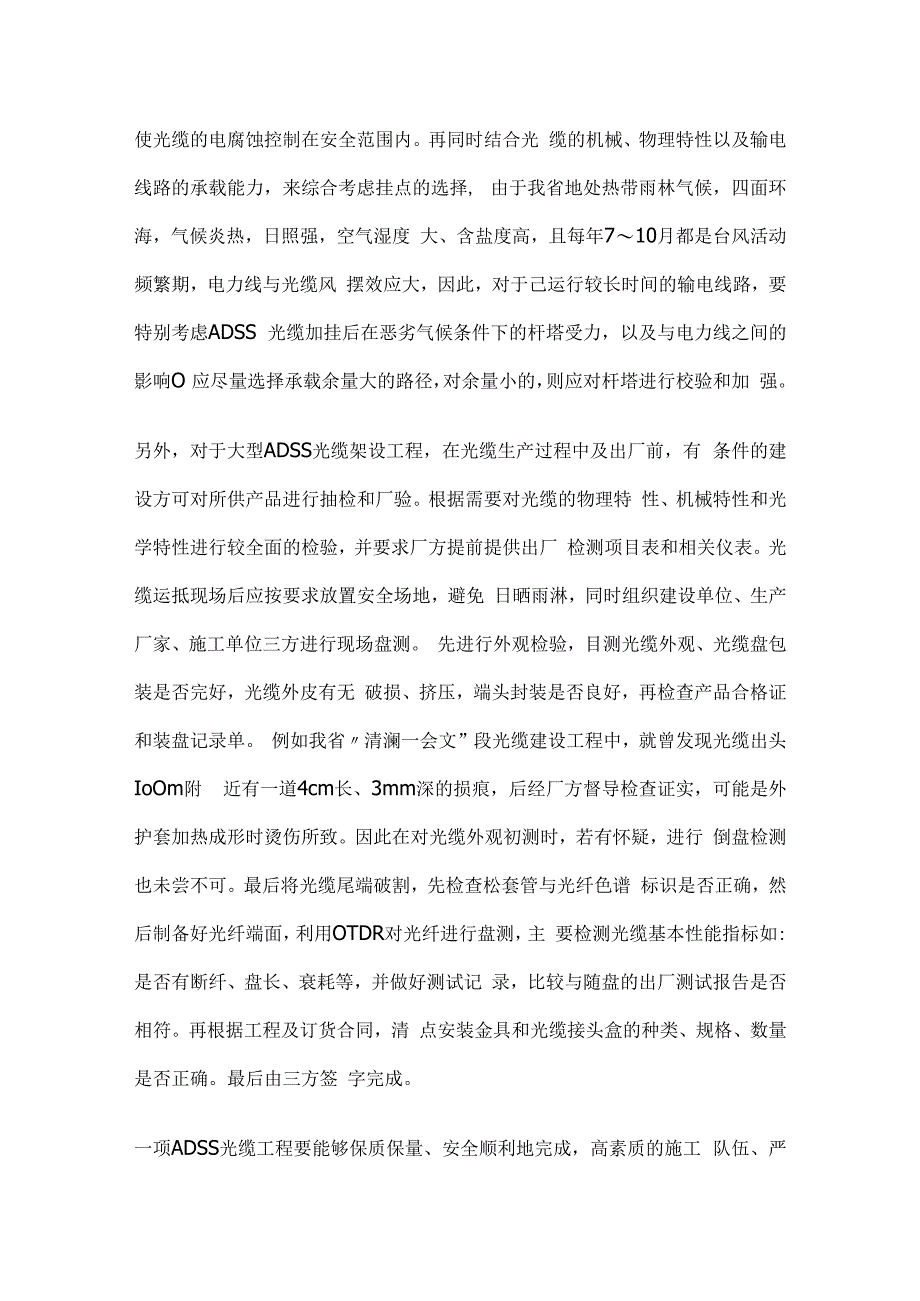

5、料收集（包括杆塔资料、导线分布 资料、线路走廊与施工地理环境资料等）、挂点设计、光缆配盘、金具 选型定量、施工方案部署阶段开始由建设方、厂家、设计方共同承担, 分工详细、责任明确。工程前期即要求厂家提供本工程的电力线场强分布示意图、计算结果及 光缆挂点选择的分析数据和说明等资料，要满足光缆在任何运行方式下 场强不大于20KV,使光缆的电腐蚀控制在安全范围内。再同时结合光 缆的机械、物理特性以及输电线路的承载能力，来综合考虑挂点的选择, 由于我省地处热带雨林气候，四面环海，气候炎热，日照强，空气湿度 大、含盐度高，且每年710月都是台风活动频繁期，电力线与光缆风 摆效应大，因此，对于己运行较长时
6、间的输电线路，要特别考虑ADSS 光缆加挂后在恶劣气候条件下的杆塔受力，以及与电力线之间的影响O 应尽量选择承载余量大的路径，对余量小的，则应对杆塔进行校验和加 强。另外，对于大型ADSS光缆架设工程，在光缆生产过程中及出厂前，有 条件的建设方可对所供产品进行抽检和厂验。根据需要对光缆的物理特 性、机械特性和光学特性进行较全面的检验，并要求厂方提前提供出厂 检测项目表和相关仪表。光缆运抵现场后应按要求放置安全场地，避免 日晒雨淋，同时组织建设单位、生产厂家、施工单位三方进行现场盘测。 先进行外观检验，目测光缆外观、光缆盘包装是否完好，光缆外皮有无 破损、挤压，端头封装是否良好，再检查产品合格证
7、和装盘记录单。 例如我省清澜一会文”段光缆建设工程中，就曾发现光缆出头IoOm附 近有一道4cm长、3mm深的损痕，后经厂方督导检查证实，可能是外 护套加热成形时烫伤所致。因此在对光缆外观初测时，若有怀疑，进行 倒盘检测也未尝不可。最后将光缆尾端破割，先检查松套管与光纤色谱 标识是否正确，然后制备好光纤端面，利用OTDR对光纤进行盘测，主 要检测光缆基本性能指标如:是否有断纤、盘长、衰耗等，并做好测试记 录，比较与随盘的出厂测试报告是否相符。再根据工程及订货合同，清 点安装金具和光缆接头盒的种类、规格、数量是否正确。最后由三方签 字完成。一项ADSS光缆工程要能够保质保量、安全顺利地完成，高素
8、质的施工 队伍、严格的管理和规范的施工是相当重要的。因此在施工前，要求厂 方督导讲解所架设光缆的技术性能及施工注意事项，使所有参加施工人 员掌握光缆的主要特性参数如最小弯曲半径、最大侧压力、最大张力等, 做好技术交底;开工前，建设方要对施工队伍的施工器具、材料合格证等 进行全面的检查，必须符合ADSS光缆工程施工要求;由线路管理部门组 织，对施工人员特别是登塔作业人员进行培训，带电架设时，必须严格 遵守电业安全工作规程，确保人身安全。在施工前期，要提前选择好每一个放缆场，确保场点位置选择符合施工 器械操作安全，并满足光缆布放点对距离的要求。对跟进的光缆接续工 作，也要提前做好熔接机、切割刀、剥
9、线钳等仪器、工具和相关配件的 检查和准备，做好除尘和精度校验等工作，不把问题带入施工现场。同 时要求ADSS光缆的接续必须选择在输电线路的耐张塔上进行，决不能 在线路中间空中接续;并应尽量减少光缆的接续次数，以免增大了施工难 度和增加了全程衰减。2 .施工过程管理2002年5月国家经贸委发布了全介质自承式光缆电力行业标准， 对ADSS光缆提供了统一的技术依据。因此在ADSS光缆施工过程当中， 要求建设单位选派能力强的技术人员全程管理、协调指挥;并按合同规定, 要求厂家派施工督导作全程技术支援，提供施工手册等详尽的技术资料, 做到敷设到哪里，厂家督导、工程管理人员就出现在哪里。ADSS光缆施工与
10、架空电力线施工基本相同，但光缆有其特殊的技术要 求，要尽可能采用标准安装方法，使用安装机械和张力放线技术。先用 人工放好牵引绳，对沿线跨越公路、桥梁、河流、树林、农田、建筑物 等要注意采取保护措施，特殊跨越要搭好支撑架并派专人看守，对于跨 越IoKV及以上的电力线需到供电部门办理停电手续，现场还需做好验 电和接地工作。杆塔上的传动滑轮要安装牢固并可靠接地，首尾塔上要 采用大滑轮，一般直径大于60Omm;张力机和牵引机与杆塔直线距离应 是滑轮对地高度的4倍，滑轮采用硬塑胶或尼纶材料制成，凹槽要有足 够深度，在其内侧也可缠上软橡胶带，以减小光缆受到的侧压力并保护 光缆外护套。光缆头可用网套式连接器
11、缠紧，中间通过退扭器与牵引绳连接（牵引绳最好采用专用芳纶绳，其应力大、绝缘性好。若无配备，也可用粗麻绳 代替），利用牵引机开始对牵引绳收线，并使张力机同步工作，张力保 持在815KN,速度控制在20mmin左右，其间注意使光缆与地面或 其它障碍物保持一定距离，均匀受力、匀速前进;牵引机、张力机要有专 人操作，中间各杆塔及重要跨越点派专人监护，以防光缆与地面摩擦或 被其它障碍物钩挂，各点配备无线对讲机联系，发现异常情况及时通知 处理，确保施工安全。整盘光缆放完后，可先在张力机端侧杆塔先做好耐张，然后在下一个耐 张塔上做耐张，并按设计调整好张力和弧垂，同时满足光缆净空高度的 要求。对放线段内其它耐
12、张重复上述步骤。全线耐张做好后，直线杆塔 采用悬垂金具线夹固定，并在档距两端安装防震鞭，档距大于50Om安 装两个,档距小于500m安装一个;终端塔一般各留比耐张点到地面的距 离多1015m余缆，以备熔接时操作方便。单盘光缆最好一天放完， 若当天实在放不完，也应做耐张挂高光缆，两侧余缆派人看守过夜，防 止人为危害。全段光缆施工完毕，应清理现场和各跨越点，仔细清点施 工人数无误后，方可到供电部门办理各跨越线路恢复送电手续。在施工放线时，应避免光缆受力不均匀或落地摩擦而损坏，时刻注意不 能小于其最小弯曲半径。我省最初架设ADSS光缆时就由于经验不足, 吸取了不少教训。如2000年11月在建设清澜一
13、会文段光缆工程中， 施工队伍在进行牵引光缆时，将缆头处外护套破开，利用芳纶扎成小辫 来和牵引绳作连接，结果由于芳纶受力不均匀，超出张力范围而断裂, 导致光缆从高空落下，造成损坏。这种由于施工过程中的不规范造成拉 断纤芯、损伤光缆外皮的事故，在许多文章中都有过报道，其危害的程 度不一，严重的将最终导致断缆。据有关资料分析，金具构件附近往往 是电腐蚀最严重的地方，因此安装时要格外小心。ADSS光缆线路的维护、管理由于我省光纤通信网建设规模小、基础薄，对于ADSS光缆的维护和管 理掌握得远远不够，还需在实际运行当中不断提高，总结经验，同时向 兄弟省份学习、取经。目前.，我省电力系统高度重视SDH光纤
14、通信网 的发展，光缆线路已经成为电力系统各种重要信息传输的主要载体，如 果光缆网络发生运行故障，造成的后果将极其严重。为此，必须加强 ADSS光缆运行的维护管理和资料管理，对每一条光缆线路，建立一整 套完整的技术档案，发生故障时能及时判断和处理，使线路抢修做到心 中有数、有的放矢。重视ADSS光缆的保护工作，光纤资源应由省电力通信主管单位统一规 划、统筹管理;明确电力线路检修部门负有ADSS光缆运行管理职责，电 力线路运行方式改变或改建线路应及时通知有关部门;建立健全定期巡 线制度，检查各种保护措施，悬挂警示牌，发现光缆受损或发生电腐蚀 现象，应与设计部门、生产厂家、施工部门及时联系，分析原因和制定 解决方案;对于敷设在电缆沟内的光缆，还应做好三防，发现异常应及时 通知专业主管部门，我省就曾发生过电缆沟内的光缆被鼠咬断两次的事 故。此外，还应根据ADSS光缆及所在线路的特点，配备一定数量的备用光 缆和备用金具，以及一定数量的接续盒及附件材料，用于线路应急抢修。 还应配置相应的仪器仪表和专用工具如OTDR、熔接机、切割刀、光功 率计、光纤剥线钳等，当然,ADSS光缆的线路维护和运行管理工作还应因地制宜，灵活运用， 应尽可能地摸索出适合我们自己的经验。使ADSS光纤网更好地为电力 生产服务。
