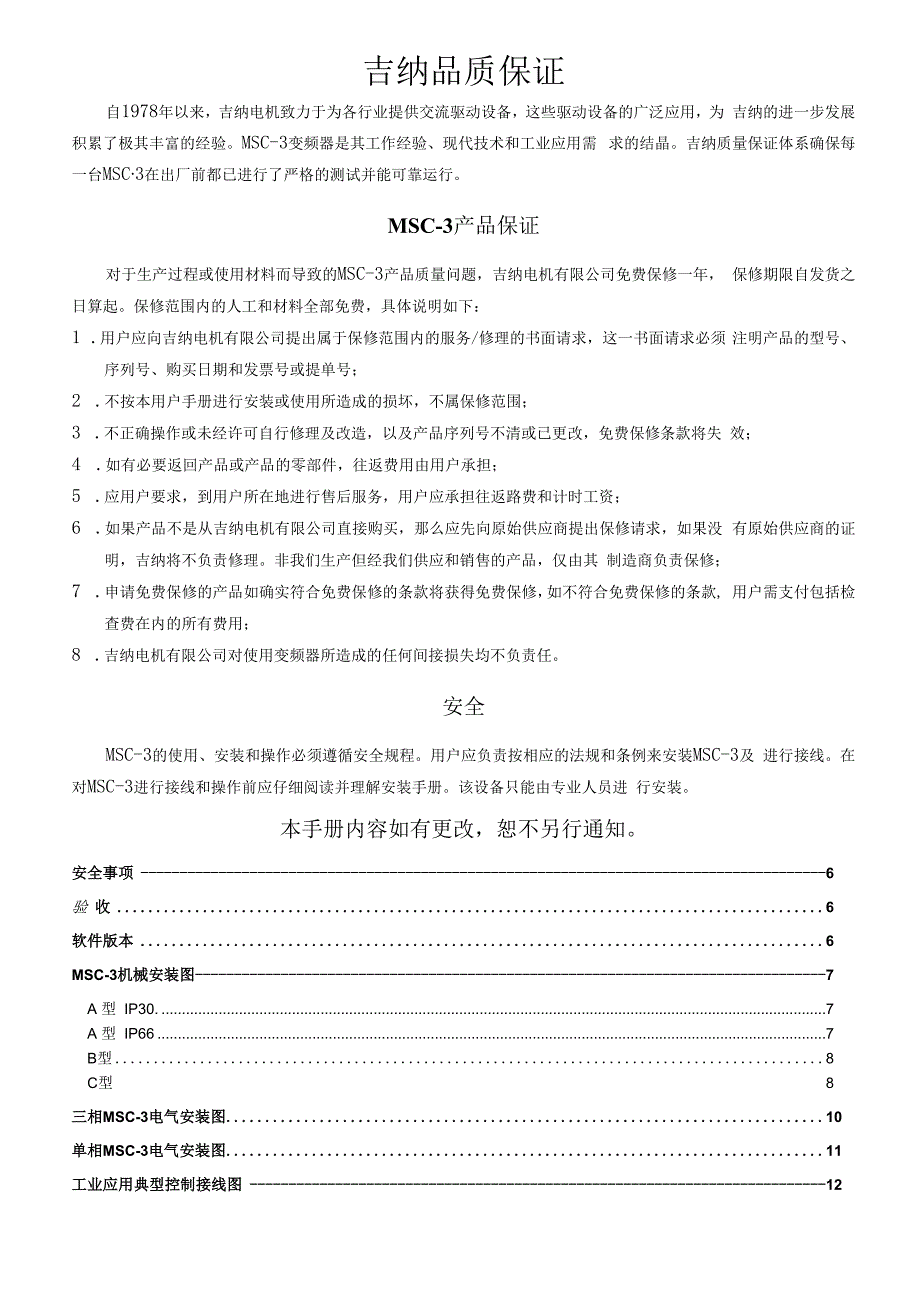

1、MSC-3用户手册（中文版）（使用前请详细阅读）青岛吉纳电机有限公司吉纳品质保证自1978年以来，吉纳电机致力于为各行业提供交流驱动设备，这些驱动设备的广泛应用，为 吉纳的进一步发展积累了极其丰富的经验。MSC-3变频器是其工作经验、现代技术和工业应用需 求的结晶。吉纳质量保证体系确保每一台MSC3在出厂前都已进行了严格的测试并能可靠运行。MSC-3产品保证对于生产过程或使用材料而导致的MSC-3产品质量问题，吉纳电机有限公司免费保修一年， 保修期限自发货之日算起。保修范围内的人工和材料全部免费，具体说明如下：1 .用户应向吉纳电机有限公司提出属于保修范围内的服务/修理的书面请求，这一书面请求
2、必须 注明产品的型号、序列号、购买日期和发票号或提单号；2 .不按本用户手册进行安装或使用所造成的损坏，不属保修范围；3 .不正确操作或未经许可自行修理及改造，以及产品序列号不清或已更改，免费保修条款将失 效；4 .如有必要返回产品或产品的零部件，往返费用由用户承担；5 .应用户要求，到用户所在地进行售后服务，用户应承担往返路费和计时工资；6 .如果产品不是从吉纳电机有限公司直接购买，那么应先向原始供应商提出保修请求，如果没 有原始供应商的证明，吉纳将不负责修理。非我们生产但经我们供应和销售的产品，仅由其 制造商负责保修；7 .申请免费保修的产品如确实符合免费保修的条款将获得免费保修，如不符合
3、免费保修的条款, 用户需支付包括检查费在内的所有费用；8 .吉纳电机有限公司对使用变频器所造成的任何间接损失均不负责任。安全MSC-3的使用、安装和操作必须遵循安全规程。用户应负责按相应的法规和条例来安装MSC-3及 进行接线。在对MSC-3进行接线和操作前应仔细阅读并理解安装手册。该设备只能由专业人员进 行安装。本手册内容如有更改，恕不另行通知。安全事项6验 收6软件版本6MSC-3机械安装图7A 型 IP30.7A 型 IP667B型8C型8三相MSC-3电气安装图10单相MSC-3电气安装图11工业应用典型控制接线图12HVAC典型应用控制接线图13MSC-3的操作14MSC-3运行模式

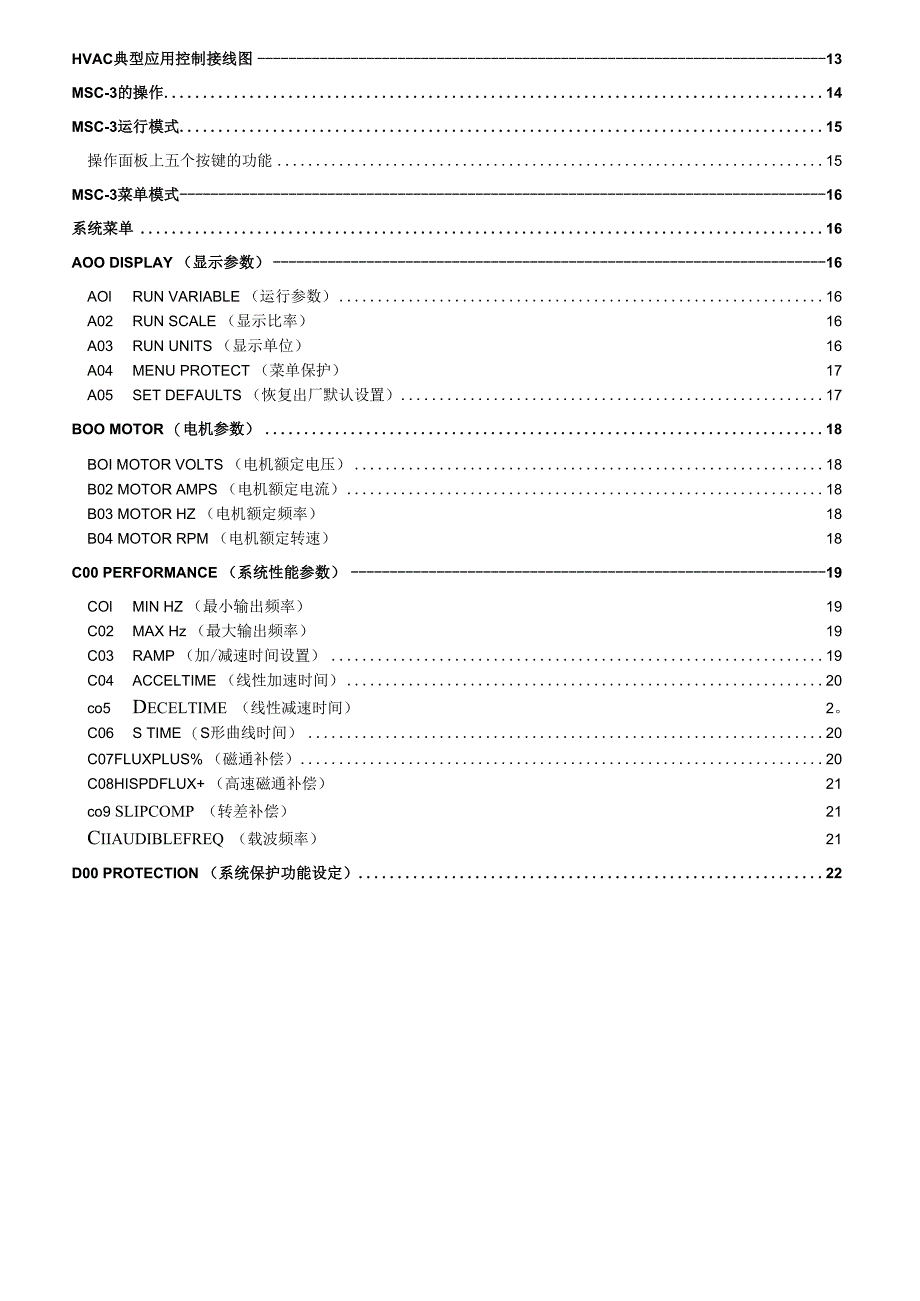

4、15操作面板上五个按键的功能15MSC-3菜单模式16系统菜单16AOO DISPLAY （显示参数）16AOlRUN VARIABLE （运行参数）16A02RUN SCALE （显示比率）16A03RUN UNITS （显示单位）16A04MENU PROTECT （菜单保护）17A05SET DEFAULTS （恢复出厂默认设置）17BOO MOTOR （电机参数）18BOI MOTOR VOLTS （电机额定电压）18B02 MOTOR AMPS （电机额定电流）18B03 MOTOR HZ （电机额定频率）18B04 MOTOR RPM （电机额定转速）18C00 PERFORMAN
5、CE （系统性能参数）19COlMIN HZ （最小输出频率）19C02MAX Hz （最大输出频率）19C03RAMP （加/减速时间设置）19C04ACCELTIME （线性加速时间）20co5Deceltime （线性减速时间）2。C06S TIME （S形曲线时间）20C07FLUXPLUS% （磁通补偿）20C08HISPDFLUX+ （高速磁通补偿）21co9 slipcomp （转差补偿）21Ciiaudiblefreq （载波频率）21D00 PROTECTION （系统保护功能设定）22DOI CURRENT LIM （限流保护）22D02 I2T （电机过载保护）22D03
6、 I2T ZERoHZ （零速时I2T的保护值）23D04 I2TCNRHZ （I2T保护值的切换点）23D05 REVERSE （电机反转）23D08 DC INPUT （直流电源供电）23EOO STOP/START （电机停车方式/系统重起动）24EOl STOPPING （电机停车方式）24E02 Ramptostop （可控停车）24E03 COAST （自由停车）24E06 DYNAMIC BRK （动态制动）24E07 AUTO RESTART （自动重起动）24E08 A/RS ALLOWED （自动重起动次数）24E09AR CLRTIME （自动重启动复位时间）24Eior
7、esetbyPF （掉电自动复位）25FOO REFERENCES （系统给定速度基准的设定）26FOl REMOTE （端子控制方式给定速度基准）26 F02 LOCAL （面板控制方式下给定速度基准）26 F03 ESO （ESO运行方式下给定速度 基准）26F04JOGFWD （正向点动运行方式下给定速度基准）26F05 JOGREV （反向点动运行方式下给定速度基准）26SPEED REFERENCES （给定速度基准）27ROO ANl （模拟量输入1） 27MSC3 ANALOG INPUT SCALING （MSC3系统模拟量输入对应比例关系计算）27ROl REF AT0% （
8、最小模拟量输入对应值）28R02 REF AT100% （最大模拟量输入对应值） .28R03 PRESET （预置速度）28R04 MOTORIZE POT （电动电位器）28可选项：R05 PersistENT （掉电保持）28R06 RESET （默认）（掉电复位）28R07 CONSOLE REF （操作面板给定）28GOO INPUT/OUTPUT （设定数字量输入瑜出功能）29控制端子的标准设置如下30GOi terminalconfig （控制端子的标准设置）30G02 CONFIG 1 （标准设置1,典型工业应用）30 G03 CONFIG 2VSC2000 （标准设置2,与V
9、SC2000系统兼容）31G04CONG3HVAC （标准设置3, HVAC应用）31G05 CONFIG 4 （标准设置4） 31G06 CONFIG 5 （标准设置5） 31G07 CONFIG 6 （标准设置6） 32G08 CONFIG 7 （标准设置 7）32G09 CONFIG 8 （标 准设置 8） 32GlO Enable/Reset （系 统激活/复 位）32G11DIG INl （数字量输入1）G12 DIG INl （数字量输入2） 33G13 DIG IN3 （数字量输入3）G14 DIG INl （数字量输入4） 33MSC-3系统可编程控制端子功能表34G15 RE
10、LAYl （继电器 1）GI6 RELAY2 （继电器2） 35继电器输出功能表35显示信息36MSe-3系统故障指南37用户的MSC-3系统参数设置记录39MSC-3系统的电气特性40MSC-3系统输出电流规范42请注意以下事项：1. MSC-3系统必须按照当地相关的法规和制度，以安全的方式安装和操作；2. MSC-3系统是为固定供电的使用场所设计的，不适用于移动供电的场所；3. MSC-3系统内建有EMC滤波器，因此可能不适用于接地漏电保护回路中；4. MSC-3系统内部装有电容器，断电后至少需要1分钟以上才能放电至50Vdc以下。在对MSC-3 系统内部进行任何操作之前，必须切断所有与之
11、相连的电源，并确保系统中的电容已放电至 安全电压之下；5. MSC-3内部有可对人员造成伤亡的高压回路，在外壳打开的情况下，绝对不可运行机器。检查系统是否在运输过程中造成损坏。如发现损坏，请立即报告承运商，打开变频器的门， 以目测的方法检查变频器内部有无明显损坏。如发现任何损坏，严禁对MSC-3进行任何操作。初步检查合格后，如不需要立即使用，请重新包装好，存放于清洁干燥的地方，注意：存放 区域环境温度不得低于一20。（：（-4。F）或高于70。C（158呼），也不要存放在高冷凝或有腐蚀性气 体的环境中。只有正确的储存才能确保系统的正常启动和运行。此手册适用于MSc3软件版本号为1.38的系统，
12、系统在上电之初会显示软件版本信息。MSC-3机械安装图A 型 IP30 安装孔直径为6mm 包装尺寸IP30280 X 300 X 184 mm, 11.0 x 11.8 x 7.5 in重量：0. 5kgIP66330 x 387 x 380 mm, 13. 0 x 15. 2 x 15 in重量：1.4kg 外壳上下左右均需留有50mm以上的空间，以利通风散热 安装孔直径为6mm 包装尺寸IP30 和 IP66540 X 400 X 360 mm重量：2. 7kg 外壳上下左右均需留有75mm以上的空间，以利通风散热C型安装孔直径为12mm外壳上下左右均需留有Ioomm以上的空间，以利通风
13、散热尺寸A型B型C型IP30(mm)IP66(mm)IP30(mm)IP66(mm)IP30(mm)IP66(mm)A248310459459813715B102190234234289470C237236243243285290D208250400400715620E32108130130153330F230287436436775667所有型号注意事项： MSC-3必须安装在稳固无震动的地方。 MSC-3应竖直安装，远离热源。 不要安装在阳光直射处或热物体表面。 如果将MSC-3安装在一箱体内，必须考虑箱体整体散热情况。 卸下密封板才能钻电缆孔。 谨防金属或其他导电材料进入机壳，否则会造成
14、损坏。 所列安装尺寸误差为 L Omm O 可选直流母线电抗器适用于除CHA型IP30以外的MSe-3的任何型号。1、选用适当的保险丝或断路器，按上图所示进行连接，不需使用快速半导体保险丝；2、按UL标准安装时，根据下表选用保险丝；3、根据下表中的电流值选用适当规格的导线；4、为更好地保护电机，应尽可能的选用内置热敏电阻或热敏开关的电机；5、按照EMC标准，电机线及接地线必须敷设在同一金属管内，金属管两端与电机、变频器都应接触良好。用于所有三相MSC-3的保险丝和熔断器电流的额定值型号外型尺寸RMS输入电流 的最大值(A)建议保险丝或断 路器的额定值(A)UL允许安装的保险丝 或断路器(A)MSC-33A4.11010A, J 型MSC-35A6.91010A, J 型MSC-37A9.61615A, J 型MSC-311A15.12020A, J 型MSC-315B22.53230A, T 型MSC-320B30.44040A, T 型MSC-323B33.04040 A, T 型M
