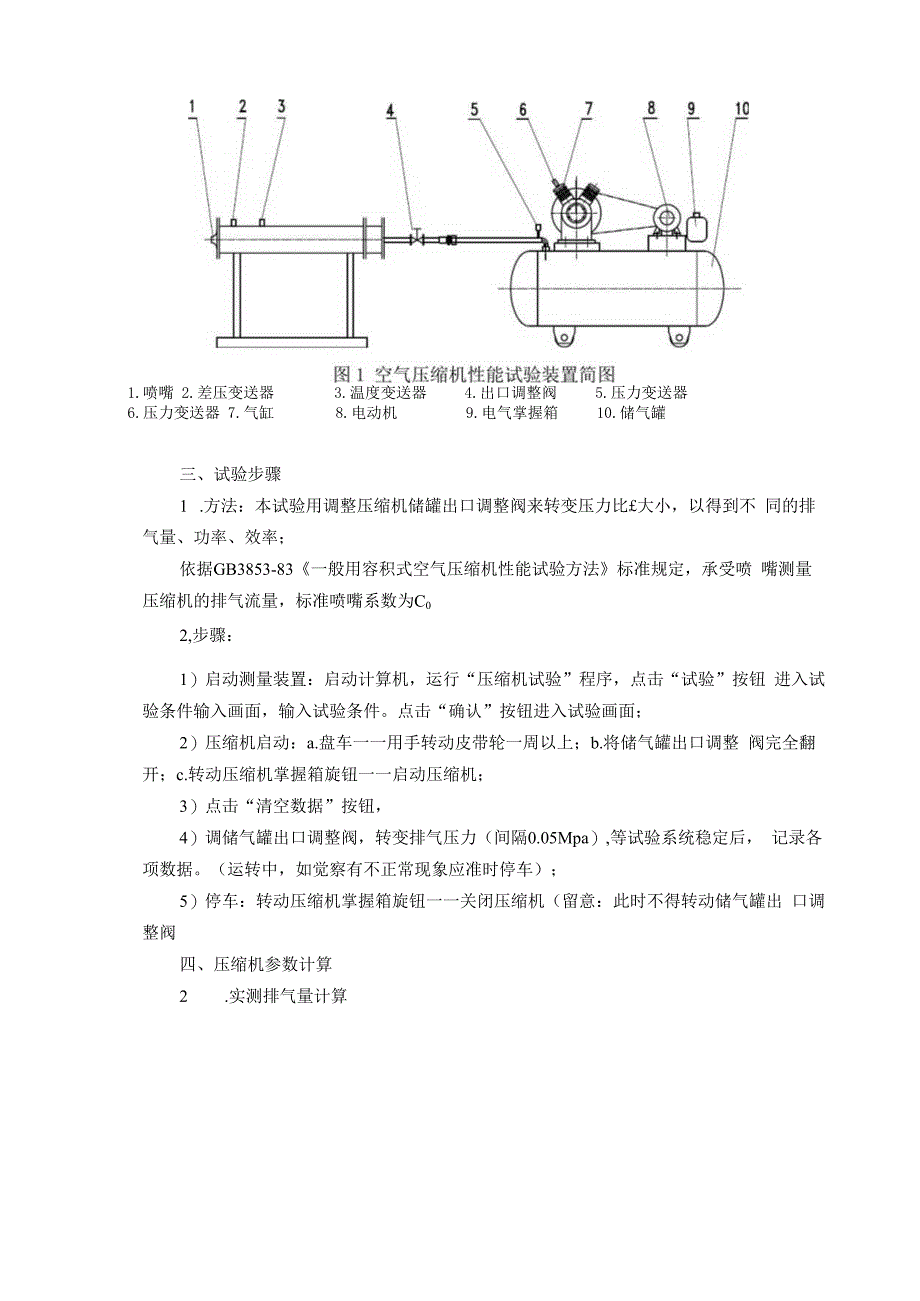

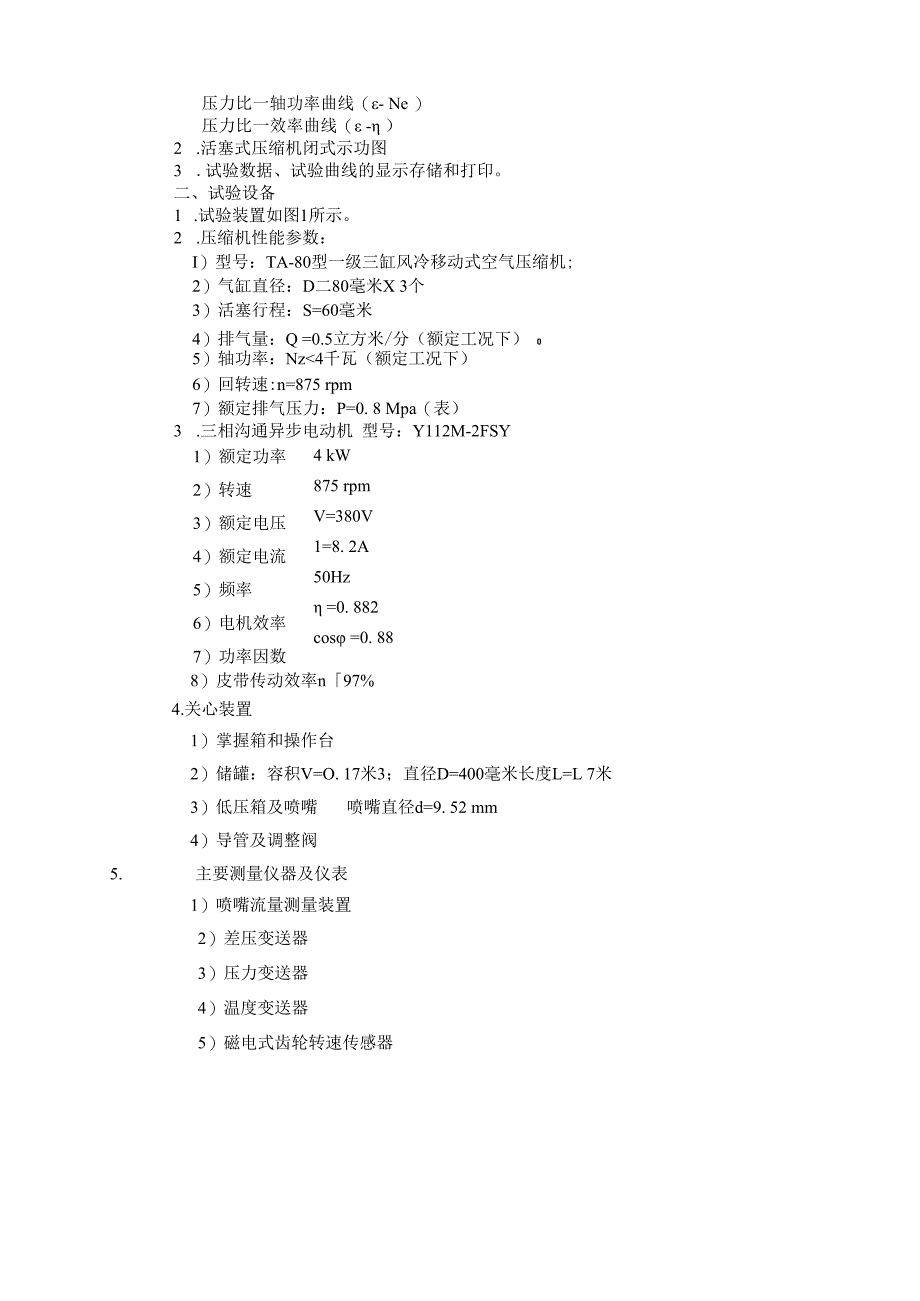

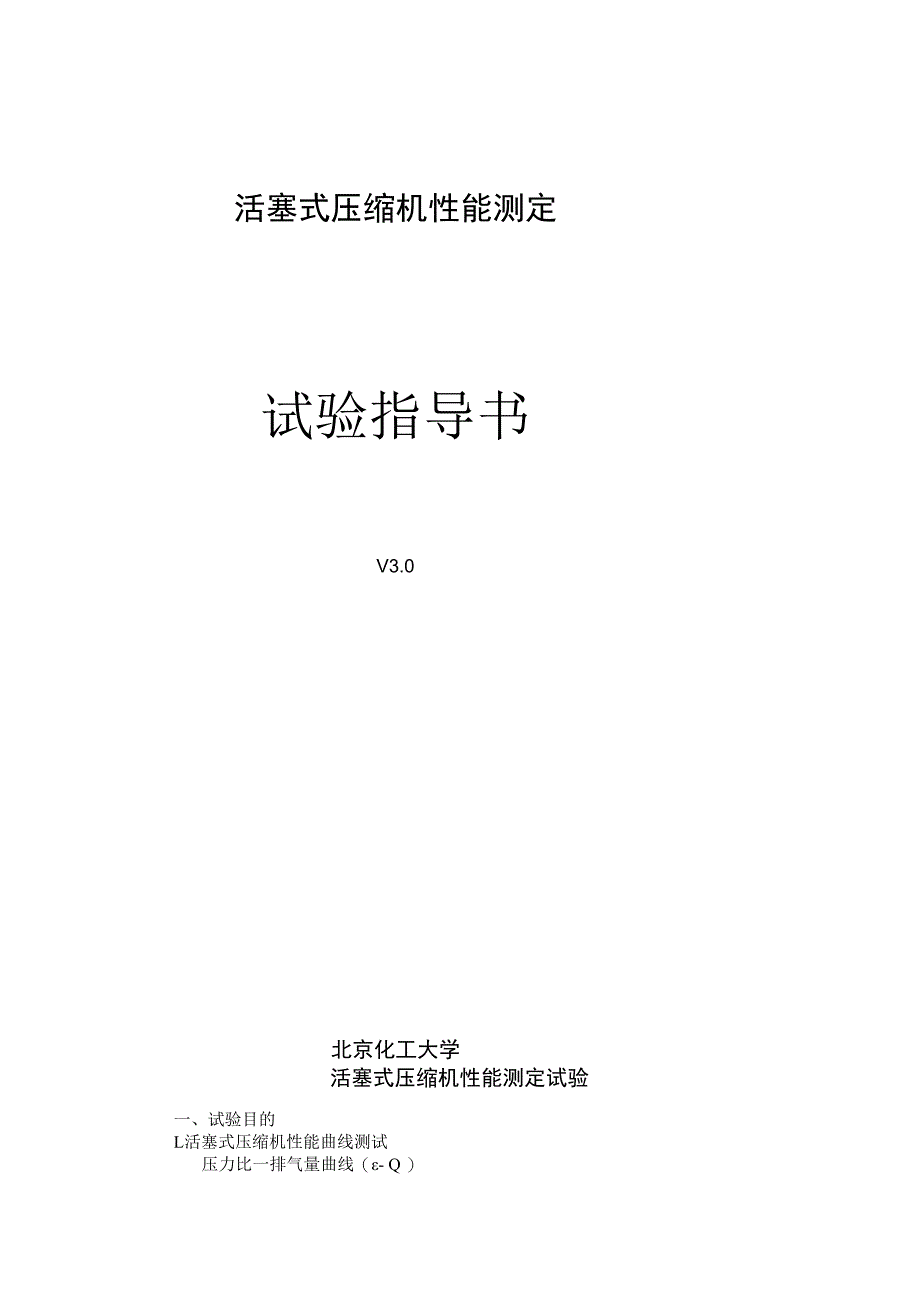

1、活塞式压缩机性能测定试验指导书V3.0北京化工大学活塞式压缩机性能测定试验一、试验目的L活塞式压缩机性能曲线测试压力比一排气量曲线（- Q ）压力比一轴功率曲线（- Ne ）压力比一效率曲线（ - ）2 .活塞式压缩机闭式示功图3 .试验数据、试验曲线的显示存储和打印。二、试验设备1 .试验装置如图1所示。2 .压缩机性能参数：I）型号：TA-80型一级三缸风冷移动式空气压缩机;2）气缸直径：D二80毫米X 3个3）活塞行程：S=60毫米4）排气量：Q =0.5立方米/分（额定工况下） 05）轴功率：Nz4千瓦（额定工况下）6）回转速:n=875 rpm7）额定排气压力：P=0. 8 Mpa（
2、表）3 .三相沟通异步电动机 型号：Y112M-2FSY1）额定功率2）转速3）额定电压4）额定电流5）频率6）电机效率7）功率因数4 kW875 rpmV=380V1=8. 2A50Hz =0. 882cos =0. 888）皮带传动效率n97%4.关心装置1）掌握箱和操作台2）储罐：容积V=O. 17米3；直径D=400毫米长度L=L 7米3）低压箱及喷嘴喷嘴直径d=9. 52 mm4）导管及调整阀5.主要测量仪器及仪表1）喷嘴流量测量装置2）差压变送器3）压力变送器4）温度变送器5）磁电式齿轮转速传感器1.喷嘴 2.差压变送器3.温度变送器4.出口调整阀5.压力变送器6.压力变送器 7.
3、气缸8.电动机9.电气掌握箱10.储气罐三、试验步骤1 .方法：本试验用调整压缩机储罐出口调整阀来转变压力比大小，以得到不 同的排气量、功率、效率；依据GB3853-83一般用容积式空气压缩机性能试验方法标准规定，承受喷 嘴测量压缩机的排气流量，标准喷嘴系数为C02,步骤：1）启动测量装置：启动计算机，运行“压缩机试验”程序，点击“试验”按钮 进入试验条件输入画面，输入试验条件。点击“确认”按钮进入试验画面；2）压缩机启动：a.盘车一一用手转动皮带轮一周以上；b.将储气罐出口调整 阀完全翻开；c.转动压缩机掌握箱旋钮一一启动压缩机；3）点击“清空数据”按钮，4）调储气罐出口调整阀，转变排气压力
4、（间隔0.05Mpa）,等试验系统稳定后， 记录各项数据。（运转中，如觉察有不正常现象应准时停车）；5）停车：转动压缩机掌握箱旋钮一一关闭压缩机（留意：此时不得转动储气罐出 口调整阀四、压缩机参数计算2 .实测排气量计算PP7喷嘴法测量排气量计算公式Q。T1129 CXd2 _Xi。P式中：d 喷嘴直径，本试验用喷嘴do=0. 00952m； 0C喷嘴系数，所用喷嘴系数用线图和喷嘴系数表查出，见图2和表1；T吸气温度，K；P1吸气压力，pa ；1一一喷嘴前温度，K； 1P 试验现场大气压，pa； (1 bar= 1 OOOmbar= 1. 02 10spa)0p喷嘴前后压差，pa； (ImmH
5、 0=9. 087 Pa)Q 排气量，3nin;0表1喷嘴系数表(喷嘴直径9.52mm)特性线ABCDEFGH喷嘴系数0. 9570. 9600. 9640. 9660. 9680. 9690. 9700. 972特性线IJKLMN0P喷嘴系数0. 9740. 9750. 9760. 9770. 9780. 9790. 9800. 9813 .电机输出功率的计算Ne = j3U / cos /1000 kW式中U一电压，v;I电流，A;cos 一功率因数，COs =0. 88 一电机效率， =0. 8823. 轴功率Nz的计算Nz - Ne C式中n 皮带效率，n=o.97 CC4 .理论绝热
6、功率N的计算N ad=G R T 11 x1式中R 吸气状态下的气体常数，kj/kg K； !0.28698I= P1-0.378 SI1 P1式中P 吸气温度下的饱和水蒸汽压，pa；（可查化工原理）P 一吸气压力，pa； 1 一相对湿度T 一吸气温度，K； xlP 一排气压力，pa； 2k 一气体绝热指数；空气k = 1.4G 压缩空气的质量流量，kg / min； 1G=Q p + G 10 a 式中P 吸气状态下的空气密度，kgl3;（可查化工原理） aG 一冷凝水量，kg / min；1 _ G = W p P Qs PSl 10 Sl式中p 吸气状态下的饱和水蒸汽密度，kg/m3；（
7、可查化工原理）Q 一排气量，M3/min； 0 一凝析系数 P Pi s 21 一吸人空气的相对湿度 1P 吸气温度下的饱和水蒸汽压，pa；SlP 一喷嘴前温度下的饱和水蒸汽压，pa； s25 .压缩机效率（绝热轴效率）N= adN理论等精功率kw adNz轴功率kw 一压缩机等皤轴效率 dd五、试验数据处理1 .将试验数据填入表2室温I() 1当地大气压力Pl (毫巴)相对温度% ：表2.试验数据纪录表序 号吸气压力 (kPa)排气压力 (Mpa)吸气温度 ()喷嘴前温 度()喷嘴前后压差 (kPa)电压(V)电流(A)123456789102 .按表3中计算公式计算各项数据并将结果填入表3
8、内。3 .用坐标纸绘制压缩机性能曲线横坐标一一压力比 ；纵坐标一排气量Q。、轴功率N、绝热轴效率n表3.试验数据整理表名称符号公式单位测量点数据吸气压力P（绝压一一大气压）Pa排气压力Pq（绝压）Pa名义压力比PJ P1喷嘴前后压 力差 PPa喷嘴前温度Tt + 273K吸气温度Tt + 273K实测排气量QOH29Cd2L4- IAP X 以mmin电压UV电流IA电机输出功 率N e3IUcos kw压缩机轴功 塞NZNe ( = 0. 97) CCkw喷嘴前温度 下饱和水蒸 汽压力Ps2（可查化工原理Pa吸气温度下 饱和水蒸汽 压力PSl（可查化工原理Pa析水系数PL2.P2 - P.,
9、 Pl冷凝水量Gs1 ，- P P O X nSI1。SlKg/min进口气体质 量流量GIQ p Gs OXL aKg/min吸气状态下 气体密度P a（可查化工原理）Kgm3等烯功率N ad11 EA-I时磊kw压缩机效率Ld既绝热轴效率N / NadZ六、试验报告要求1 .依据试验目的与要求，具体填写两个表格并绘制曲线图;2 .解答争论题；3 .分析图形，找出最正确压力比范围。如脑压力爰AP (mmHz O)何圣当H蒸a海V(K)七、争论题1 .压缩机的排气压力是怎样形成的？2 .喷嘴法测量排气量的根本原理是什么？3 .通过绘制的曲线图，分析该压缩机的最正确操作压力比范围.4 . N与N之间的差异反映了压缩机的什么损失？ Z ad
