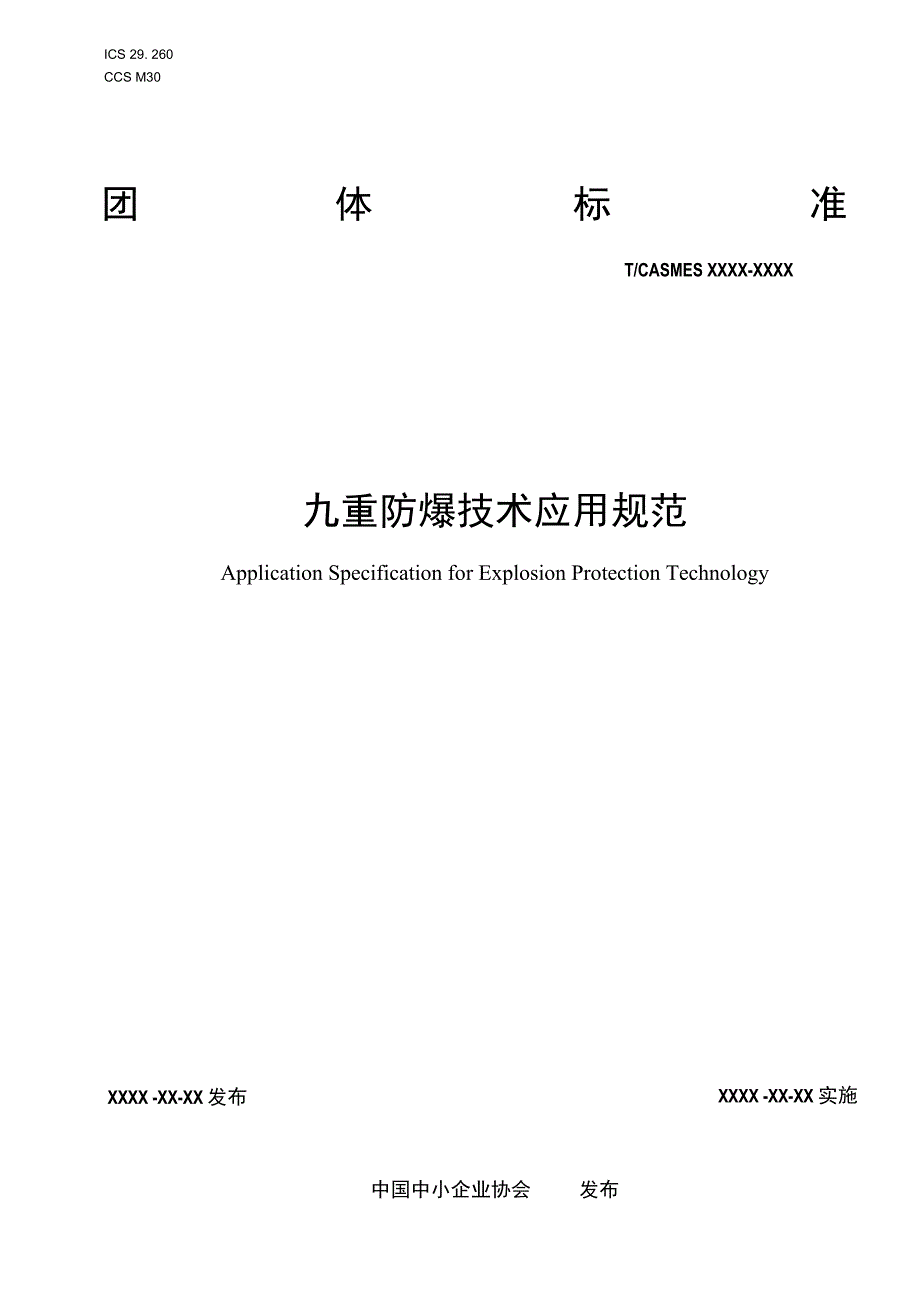

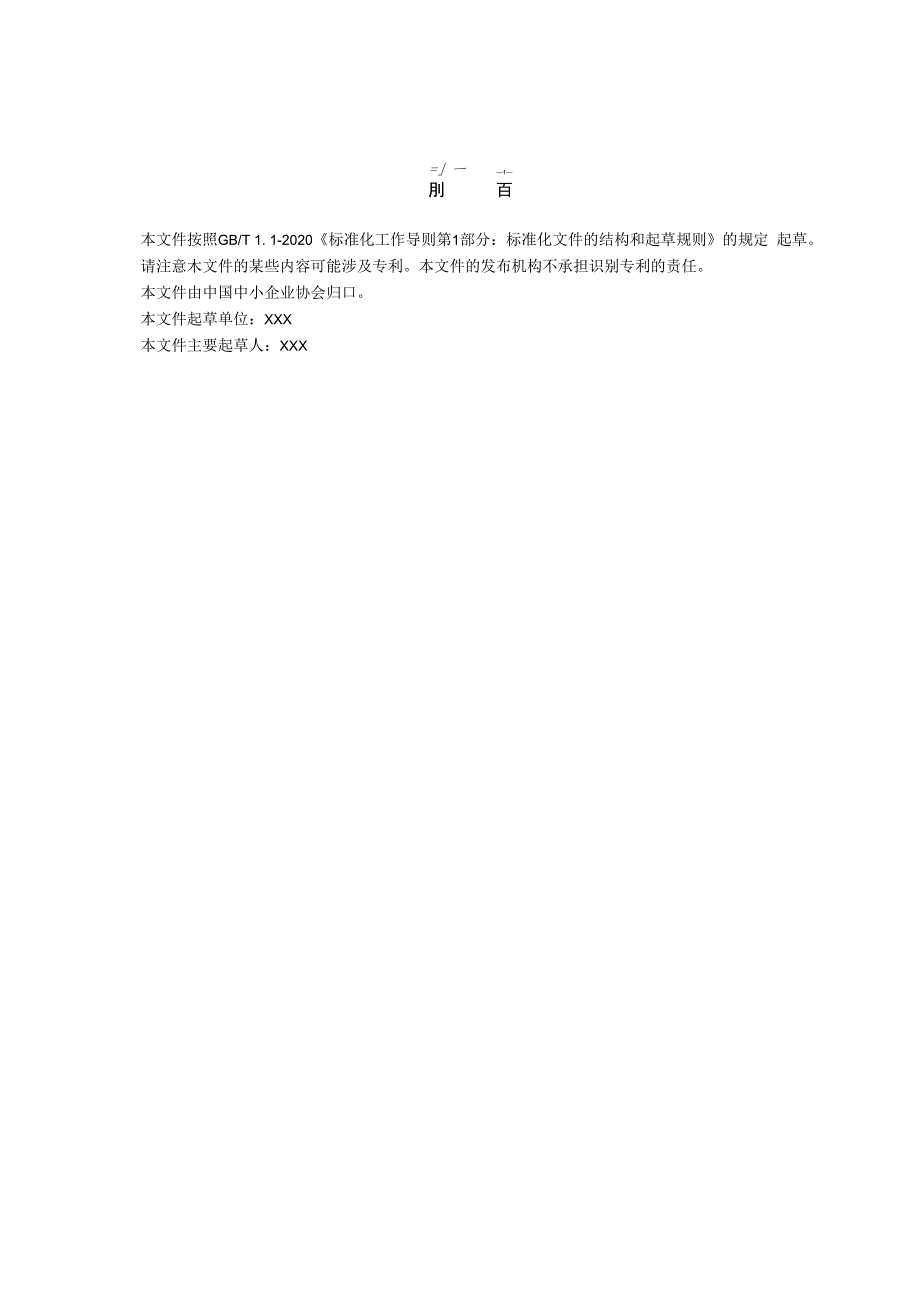

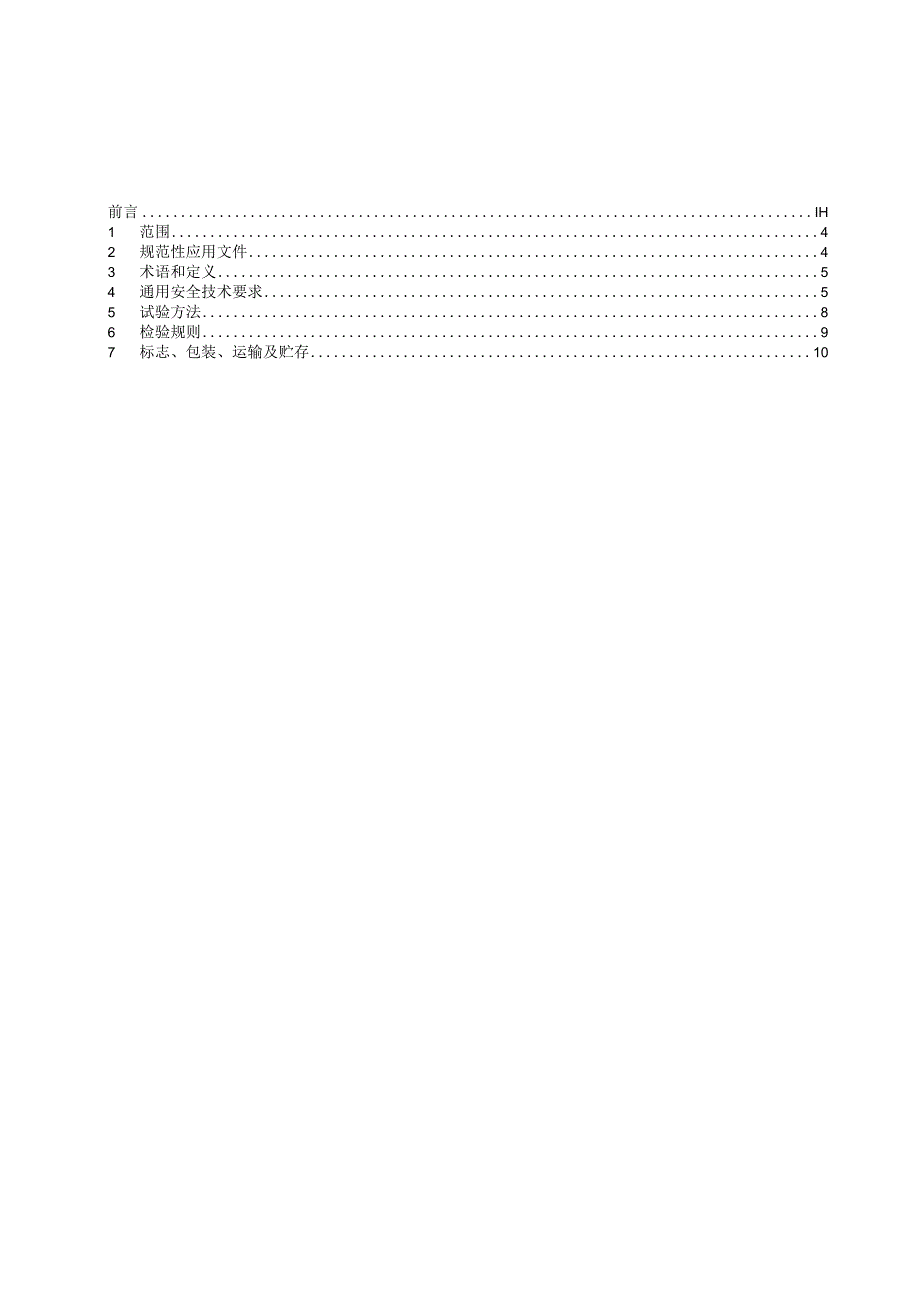

1、ICS 29. 260CCS M30团体标准T/CASMES XXXX-XXXX九重防爆技术应用规范Application Specification for Explosion Protection TechnologyXXXX -XX-XX 发布XXXX -XX-XX 实施中国中小企业协会发布前言IH1 范围42 规范性应用文件43 术语和定义54 通用安全技术要求55 试验方法86 检验规则97 标志、包装、运输及贮存10=一1刖百本文件按照GB/T 1. 1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定 起草。请注意木文件的某些内容可能涉及专利。本文件的发布机构不承
2、担识别专利的责任。本文件由中国中小企业协会归口。本文件起草单位：XXX本文件主要起草人：XXX九重防爆技术应用规范1范围本文件规定了智能通讯终端九重防爆技术应用规范的术语和定义、通用安全技术要求、试验方法、 检验规则、标志、包装、运输及贮存。本文件适用于爆炸性环境用“木安型”智能通讯终端。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB/T 3836. 1-2021GB/T 3836. 2-2021GB/T 3836. 3-2021GB
3、/T 3836. 4-2021GB/T 3836. 9-2021爆炸性环境第1部分爆炸性环境第2部分爆炸性环境第3部分爆炸性环境第4部分 爆炸性环境第9部分设备通用要求由隔爆外壳“d”保护的设备 由增安型，铲保护的设备 由本质安全型i”保护的设备 由浇封型“m”保护的设备GB/T 3836. 20-2021爆炸性环境第20部分：设备保护级别（EPL）为“Ga”级设备GB/T 3836. 28-2021爆炸性环境第28部分：爆炸性环境用非电气设备基本方法和要求GB/T 3836. 30-2021爆炸性环境第30部分：地下矿井爆炸性环境用设备和元件GB 2423.1-89电工电子产品基本环境试验规
4、程试验A:低温试验方法GB 2423. 2-89电工电子产品基本环境试验规程试验B;高温试验方法GB/T 2423. 3-93电工电子产品环境试验规程 试验方法 试验Ca:恒定湿热GB/T 2423. 8-1995电工电子产品环境试验第2部分;试验方法试验Ed;自由跌落GB/T 2423. 10-1995电工电子产品环境试验第2部分:试验方法 试验F和导则:振动（正弦）GB 2828-87逐批检查计数程序及抽样表（适用于连续批的检查）GB 2829-87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB 5080. 7-86设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验
5、证试验方案GB/T 191-2008包装贮存图示标志GB/T 4208-2017外壳防护等级（IP代码）GB/T 2900. 35-2008电工术语爆炸性环境用设备20203582-Q-339爆炸性环境设备防爆技术规范MT 210-1990煤矿通信、检测、控制用电工电子产品基本试验方法GB/T 9969-2008工业产品使用说明书 总则3术语和定义下列术语和定义适用于本文件。爆炸性环境 explosive atmosphere在大气条件下，可燃性物质以气体、蒸气、薄雾或粉尘的形式与空气形成的混合物，被点燃后，能 够保持燃烧自行传播的环境。危险场所 hazardous area爆炸性环境大量出现
6、或预期可能大量出现，以致要求对设备的结构、安装和使用采取专门预防措施 的场所。爆炸性环境用设备 equ i pment for exp Ios i ve atmospheres单独或组合使用在爆炸性环境、能防止由于自身的潜在点燃源而引起爆炸的电气防爆设备和非电 气防爆设备的总称。设备类别 equ i pment group与设备拟用于的爆炸性环境有关的分类方法。设备保护级别 equipment protection level ； EPL根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及受瓦斯影响的煤矿中爆炸性 环境所具有的不同特征而对设备规定的保护等级。? A防护等级 degree
7、 of protection按标准规定的检验方法，外壳对接近危险部件、防止固体异物进入或水进入所提供的保护程度。3.7IP 代码 IP code表明外壳对人接近危险部件、防止固体异物进入或水进入的防护等级以及这些防护有关的附加信 息的一种代码系统。3.8防爆合格证certificate用于确定设备符合标准的要求、型式试验和适应的例行试验的文件，可针对EX设备或EX元件。4通用安全技术要求4.1 一般要求对危险场所智能通讯终端设备应符合本文件要求。4. 2外观及结构a）智能通讯终端设备表面外壳不应有明显的划伤、变形等现象，表面不应起泡、龟裂和脱落；b）智能通讯终端设备金属零部件不应有锈蚀及其它机
8、械损伤；C）智能通讯终端设备必须具有在爆炸环境中防止更换电池的警告标志，标志应齐全，字迹清晰；d）智能通讯终端设备零部件应安装、焊接牢固，排列整齐，紧固件不得松动和损坏；e）智能通讯终端设备通电工作时，指示灯应工作正常，亮度适当。4.3环境要求4. 3.1工作环境要求a）环境温度：O + 40 ；b）相对湿度： 95 % （ + 25 ）；c）大气压力：80 kPa106 kPa；d）环境噪音：70 dB （A）；e）无显著振动和冲击的地方。4. 3. 2贮存要求a）高温：+ 60 ；b）低温：- 40 ；c）相对湿度：90 % （ + 25 ）d）振动：加速度W 50 m/s2；e）冲击：峰
9、值加速度 500 ms2of）环境噪音：70 dB （A）；1. 4电气性能4. 4.1供电电源a）工作电压：DC 3. 7 V4.35 V ；b）工作电流：2400 mA；c）待机电流：100 mAo5. 4.2振铃响度振铃响度：70 dB （A）4. 4.3连续工作时间智能通讯终端设备电池满电情况下连续工作时间应2 8 h,其中，通话时长应2 2 ho4. 4.4 4G信号参数a）工作频率范围：824 MHz2635 MHz；b）通讯制式：TD-LTE；c）发射功率： 23 2 dBm；d）接收灵敏度：-96 dBm。4. 4.5 5G信号参数a）工作频率范围：1920 MHz4960 M
10、Hz；b）通讯制式：SA/NSA；c）发射功率： 23 2 dBm；cl）接收灵敏度：-跑dBm。4. 4.6 WIFl信号参数a）工作频率范围：2400 MHz5850 MHz；b）发射功率： 15 2 dBm；c）接收灵敏度：-7182 dBm；d）工作协议：TViFi 6 11 abg/nacax5. 4.7电池参数a）电池种类：单节钵酸锂离子电池；b）电池型号：3300 mAh * 2；c）电池最高开路电压： 4. 35 V；d）电池最大短路电流： 3.0 Ao4. 4. 8主要功能a）智能通讯终端设备具有低电压报警功能；b）智能通讯终端设备具有铃声和振动提示功能；c）智能通讯终端设备
11、具有短信收发功能；d）智能通讯终端设备具有语音通话功能。4.5 电源波动适应能力直流供电电压在3. 7 V4.35 V范围内波动，智能通讯终端设备应能正常工作，其电气性能应 符合本文件4. 4的要求。4.6 工作稳定性要求智能通讯终端设备应进行工作稳定性试验，通电时间不小于2天，试验期间，其电气性能应符合本 文件4. 4的要求。4.7 电气安全要求4. 7.1绝缘电阻测试智能通讯终端设备本安电路与外壳之间的绝缘电阻不小于10 MQ,湿热试验后，绝缘电阻不小于 1.0 MQ。4. 7.2工频耐压测试智能通讯终端设备内部本安电路对外壳间应能承受交流50 Hz、电压500 V历时1 min的工频 耐
12、压试验，试验期间，无击穿和闪烁现象且漏电流不大于5 mA。4.8防爆性能4. 8. 1 一般要求智能通讯终端设备应符合GB/T 3836. 1-2021, GB/T 3836. 4-2021的规定，并应经过国家指定的 防爆检验部门检验合格，取得防爆合格证。应符合GB/T 3836. 4-2021中第7. 4中的规定。4. 8.3火花点燃试验应通过GB/T 3836. 4-2021中10. 1中规定的火花点燃试验。4. 8.4电气间隙应符合GB/T 3836. 4-2021中6. 3的规定。4. 8.5爬电距离应符合GB/T 3836. 4-2021中6. 3的规定。4. 8.6跌落试验应通过G
13、B/T 3836. 1-2021中第26. 4. 3条规定的防爆跌落试验。4.9防护等级应符合GB/T 4208-2017中IP68的要求。5试验方法1.1 试验条件试验应在以下条件下进行：a）环境温度：15 C35 ；b）相对湿度：45 %75 %；c）大气压力：86 kPa106 kPa；d）环境噪音：65 dB （A）；1.2 试验设备测试仪器和设备的准确度及测量范围应保证所测性能的要求，见表1：表1试验仪器设备序号设备名称用途1分贝仪（声级计）测量噪声2分体式照度计测量物体被照明的程度3防水测试机测试防水性能4机械卡尺/数显卡尺测量长度、内外径、深度1.3 外观及结构试验目视检测。对特
