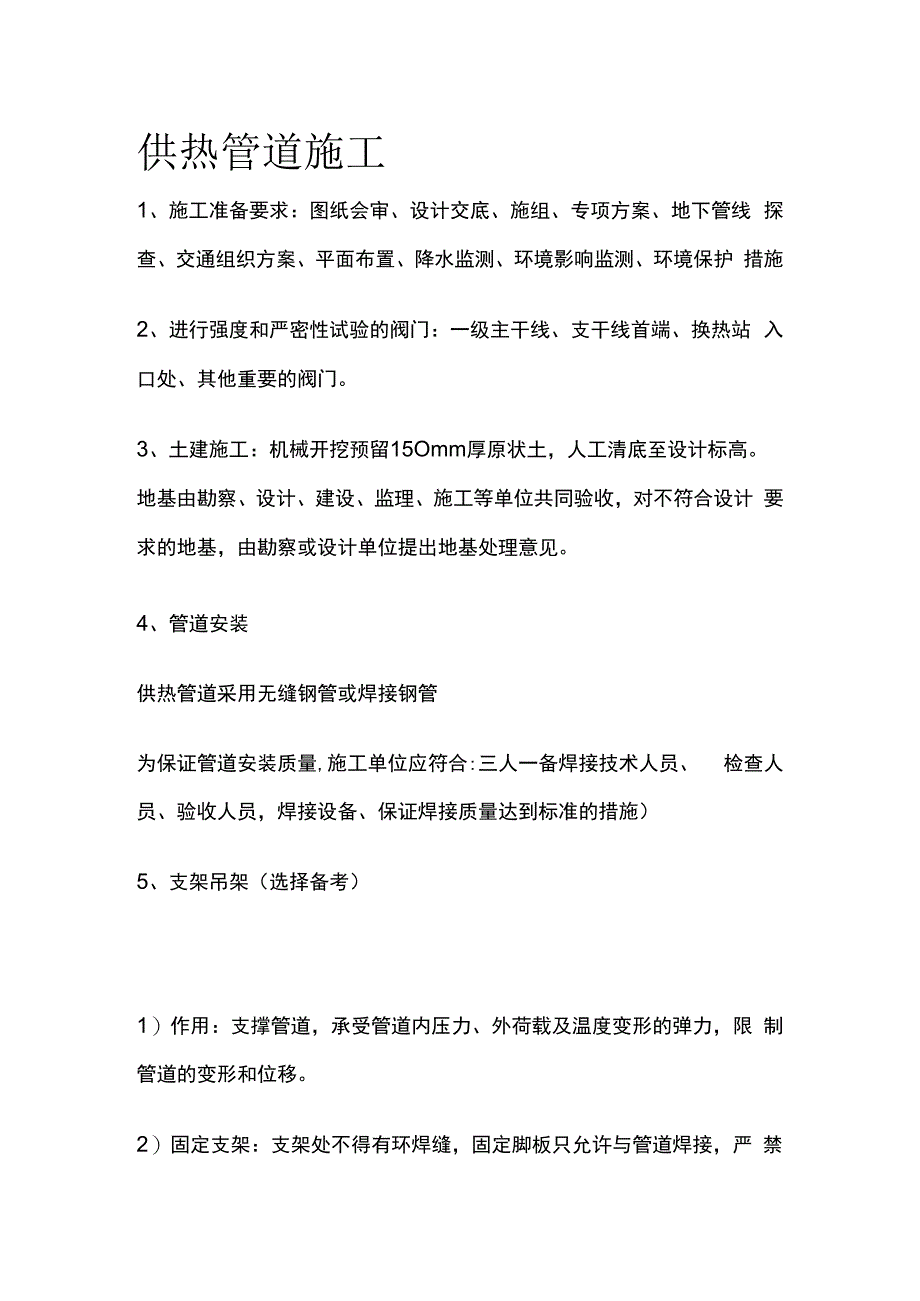

1、供热管道施工1、施工准备要求:图纸会审、设计交底、施组、专项方案、地下管线 探查、交通组织方案、平面布置、降水监测、环境影响监测、环境保护 措施2、进行强度和严密性试验的阀门:一级主干线、支干线首端、换热站 入口处、其他重要的阀门。3、土建施工:机械开挖预留15Omm厚原状土,人工清底至设计标高。 地基由勘察、设计、建设、监理、施工等单位共同验收,对不符合设计 要求的地基,由勘察或设计单位提出地基处理意见。4、管道安装供热管道采用无缝钢管或焊接钢管为保证管道安装质量,施工单位应符合:三人一备焊接技术人员、 检查人员、验收人员,焊接设备、保证焊接质量达到标准的措施)5、支架吊架(选择备考)1)作

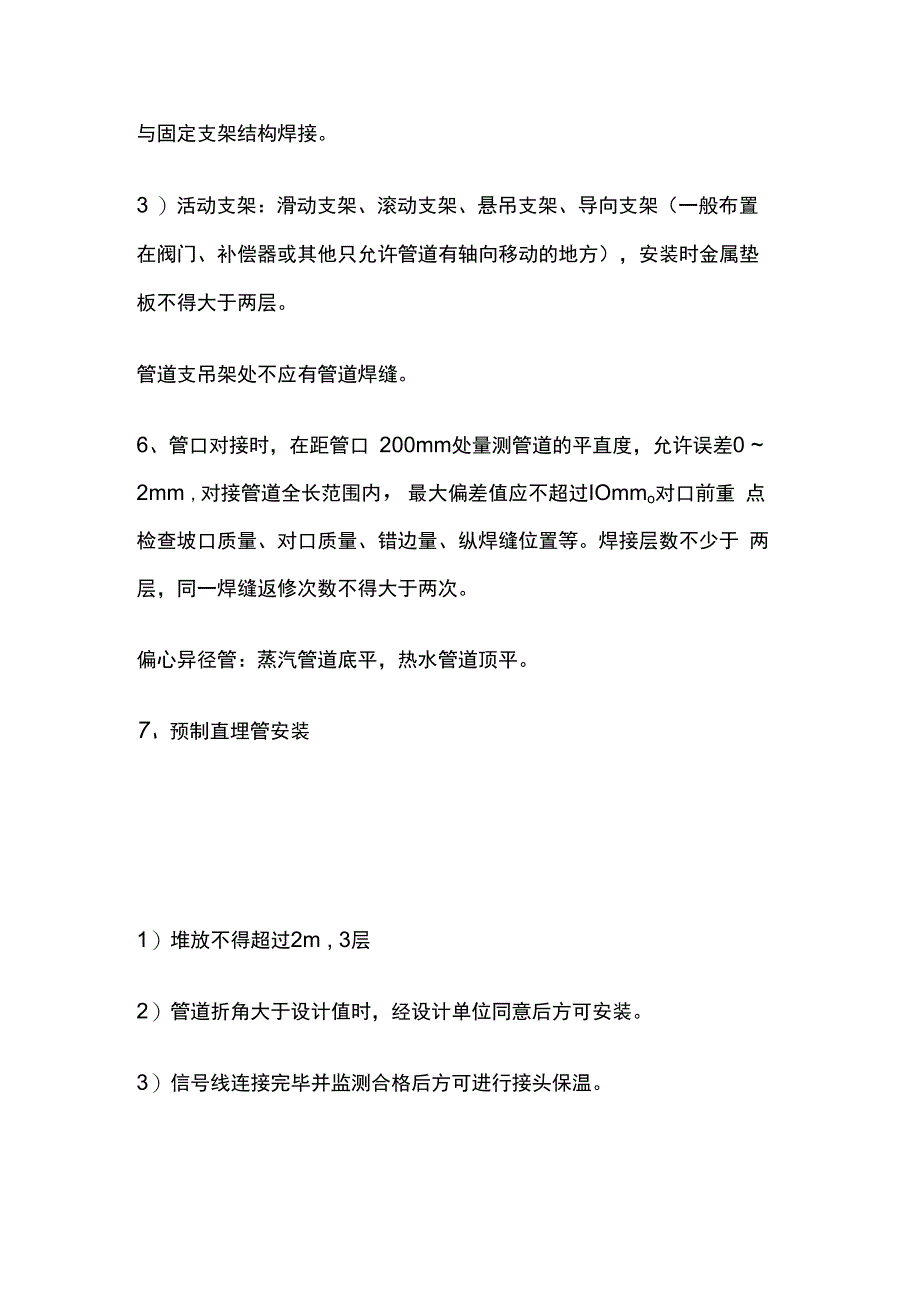

2、用:支撑管道,承受管道内压力、外荷载及温度变形的弹力,限 制管道的变形和位移。2)固定支架:支架处不得有环焊缝,固定脚板只允许与管道焊接,严 禁与固定支架结构焊接。3 )活动支架:滑动支架、滚动支架、悬吊支架、导向支架(一般布置 在阀门、补偿器或其他只允许管道有轴向移动的地方),安装时金属垫 板不得大于两层。管道支吊架处不应有管道焊缝。6、管口对接时,在距管口 200mm处量测管道的平直度,允许误差0 2mm ,对接管道全长范围内,最大偏差值应不超过IOmmo对口前重 点检查坡口质量、对口质量、错边量、纵焊缝位置等。焊接层数不少于 两层,同一焊缝返修次数不得大于两次。偏心异径管:蒸汽管道底平,

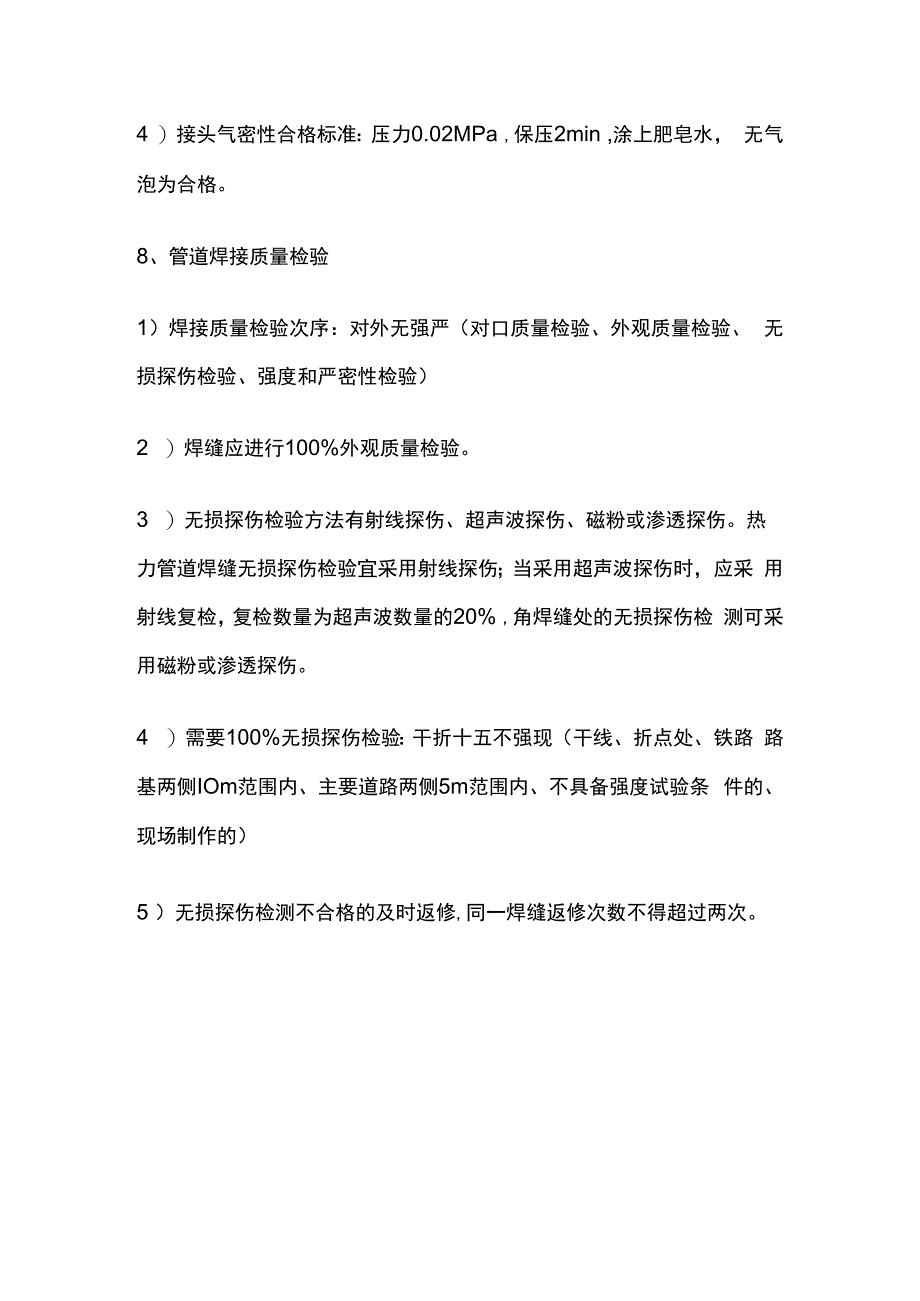

3、热水管道顶平。7、预制直埋管安装1)堆放不得超过2m , 3层2)管道折角大于设计值时,经设计单位同意后方可安装。3)信号线连接完毕并监测合格后方可进行接头保温。4 )接头气密性合格标准:压力0.02MPa ,保压2min ,涂上肥皂水, 无气泡为合格。8、管道焊接质量检验1)焊接质量检验次序:对外无强严(对口质量检验、外观质量检验、 无损探伤检验、强度和严密性检验)2 )焊缝应进行100%外观质量检验。3 )无损探伤检验方法有射线探伤、超声波探伤、磁粉或渗透探伤。热 力管道焊缝无损探伤检验宜采用射线探伤;当采用超声波探伤时,应采 用射线复检,复检数量为超声波数量的20% ,角焊缝处的无损探伤检 测可采用磁粉或渗透探伤。4 )需要100%无损探伤检验:干折十五不强现(干线、折点处、铁路 路基两侧IOm范围内、主要道路两侧5m范围内、不具备强度试验条 件的、现场制作的)5 )无损探伤检测不合格的及时返修,同一焊缝返修次数不得超过两次。
