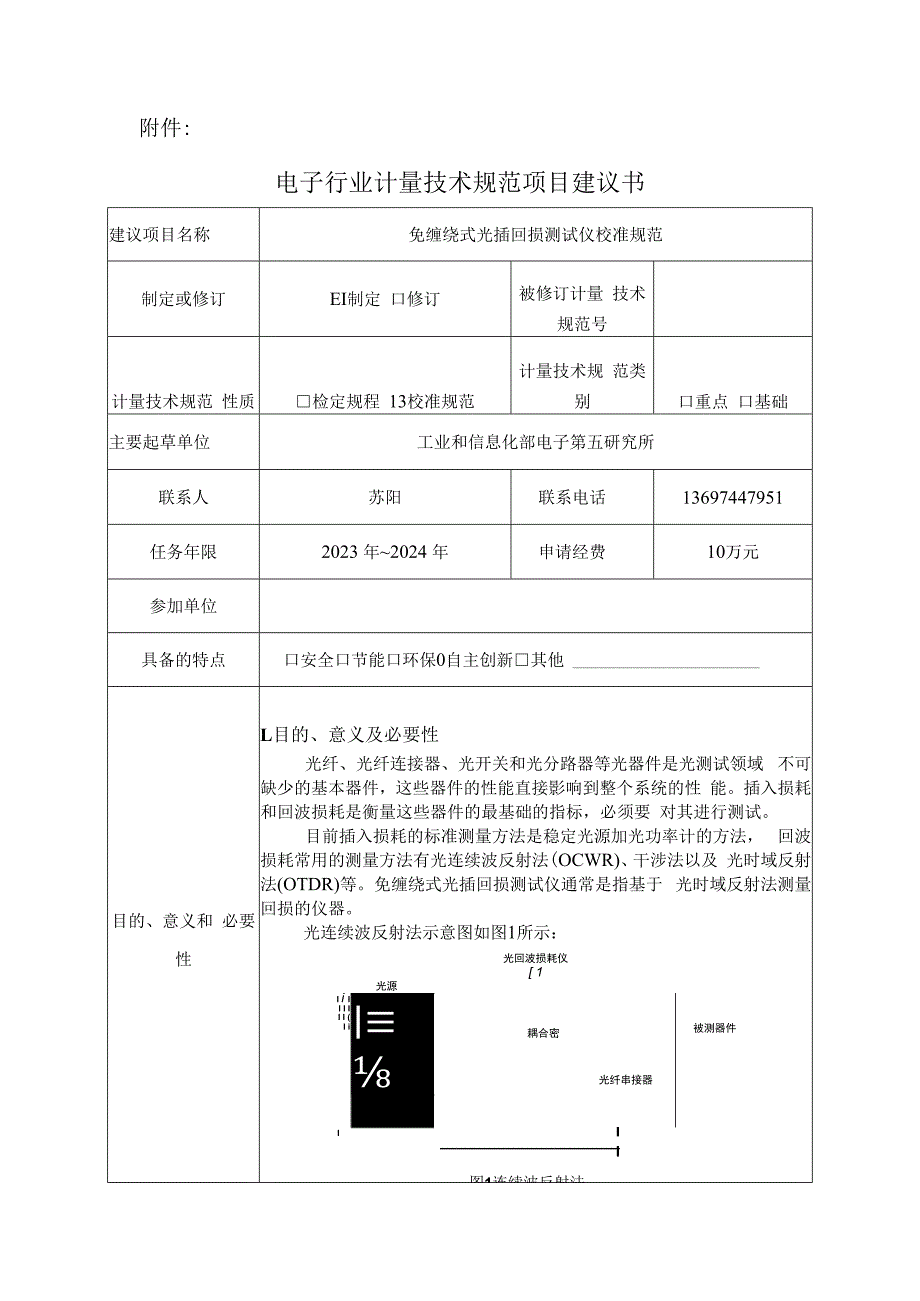

1、附件:电子行业计量技术规范项目建议书建议项目名称免缠绕式光插回损测试仪校准规范制定或修订EI制定 口修订被修订计量 技术规范号计量技术规范 性质检定规程 13校准规范计量技术规 范类别口重点 口基础主要起草单位工业和信息化部电子第五研究所联系人苏阳联系电话13697447951任务年限2023 年2024 年申请经费10万元参加单位具备的特点口安全口节能口环保0自主创新其他目的、意义和 必要性L目的、意义及必要性光纤、光纤连接器、光开关和光分路器等光器件是光测试领域 不可缺少的基本器件，这些器件的性能直接影响到整个系统的性 能。插入损耗和回波损耗是衡量这些器件的最基础的指标，必须要 对其进行测

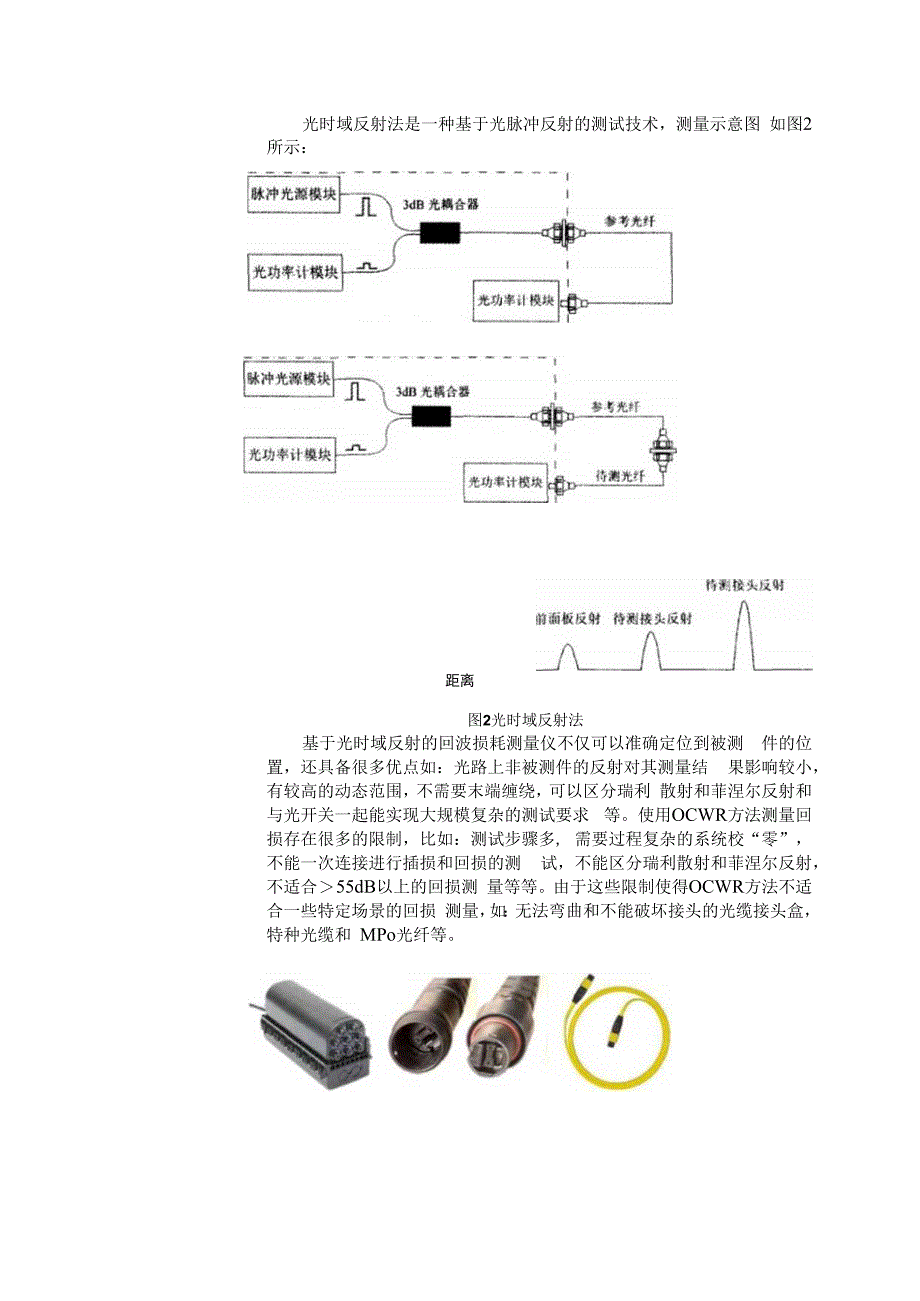

2、试。目前插入损耗的标准测量方法是稳定光源加光功率计的方法， 回波损耗常用的测量方法有光连续波反射法(OCWR)、干涉法以及 光时域反射法(OTDR)等。免缠绕式光插回损测试仪通常是指基于 光时域反射法测量回损的仪器。光连续波反射法示意图如图1所示：光回波损耗仪 1光源I i II I II I (I i耦合密被测器件光纤串接器II I图1连续波反射法光时域反射法是一种基于光脉冲反射的测试技术，测量示意图 如图2所示：距离图2光时域反射法基于光时域反射的回波损耗测量仪不仅可以准确定位到被测 件的位置，还具备很多优点如：光路上非被测件的反射对其测量结 果影响较小，有较高的动态范围，不需要末端缠绕，

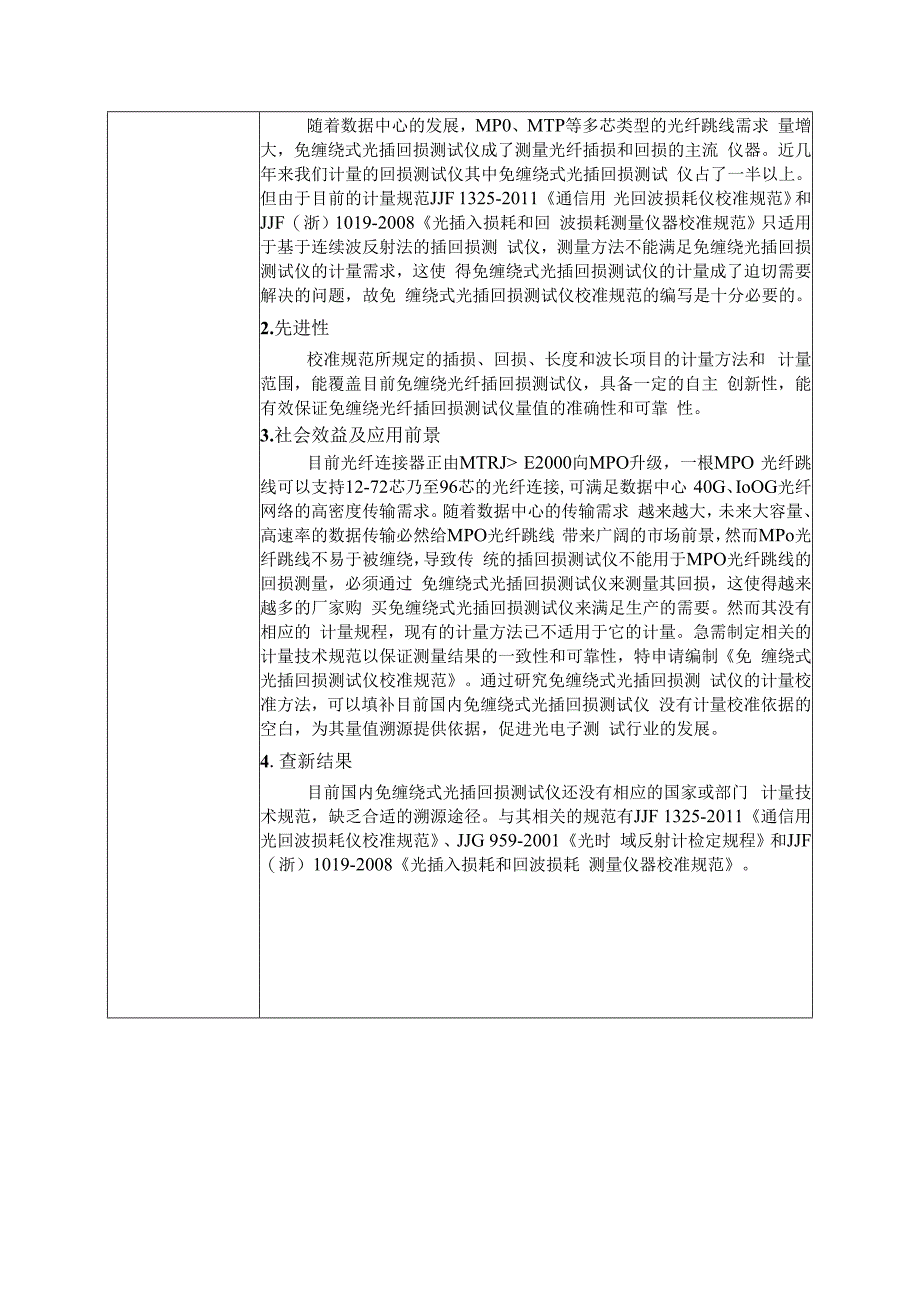

3、可以区分瑞利 散射和菲涅尔反射和与光开关一起能实现大规模复杂的测试要求 等。使用OCWR方法测量回损存在很多的限制，比如：测试步骤多, 需要过程复杂的系统校“零”，不能一次连接进行插损和回损的测 试，不能区分瑞利散射和菲涅尔反射，不适合55dB以上的回损测 量等等。由于这些限制使得OCWR方法不适合一些特定场景的回损 测量，如：无法弯曲和不能破坏接头的光缆接头盒，特种光缆和 MPo光纤等。随着数据中心的发展，MP0、MTP等多芯类型的光纤跳线需求 量增大，免缠绕式光插回损测试仪成了测量光纤插损和回损的主流 仪器。近几年来我们计量的回损测试仪其中免缠绕式光插回损测试 仪占了一半以上。但由于目前的
4、计量规范JJF 1325-2011通信用 光回波损耗仪校准规范和JJF（浙）1019-2008光插入损耗和回 波损耗测量仪器校准规范只适用于基于连续波反射法的插回损测 试仪，测量方法不能满足免缠绕光插回损测试仪的计量需求，这使 得免缠绕式光插回损测试仪的计量成了迫切需要解决的问题，故免 缠绕式光插回损测试仪校准规范的编写是十分必要的。2 .先进性校准规范所规定的插损、回损、长度和波长项目的计量方法和 计量范围，能覆盖目前免缠绕光纤插回损测试仪，具备一定的自主 创新性，能有效保证免缠绕光纤插回损测试仪量值的准确性和可靠 性。3 .社会效益及应用前景目前光纤连接器正由MTRJ E2000向MPO升
5、级，一根MPO 光纤跳线可以支持12-72芯乃至96芯的光纤连接,可满足数据中心 40G、IoOG光纤网络的高密度传输需求。随着数据中心的传输需求 越来越大，未来大容量、高速率的数据传输必然给MPO光纤跳线 带来广阔的市场前景，然而MPo光纤跳线不易于被缠绕，导致传 统的插回损测试仪不能用于MPO光纤跳线的回损测量，必须通过 免缠绕式光插回损测试仪来测量其回损，这使得越来越多的厂家购 买免缠绕式光插回损测试仪来满足生产的需要。然而其没有相应的 计量规程，现有的计量方法已不适用于它的计量。急需制定相关的 计量技术规范以保证测量结果的一致性和可靠性，特申请编制免 缠绕式光插回损测试仪校准规范。通过
6、研究免缠绕式光插回损测 试仪的计量校准方法，可以填补目前国内免缠绕式光插回损测试仪 没有计量校准依据的空白，为其量值溯源提供依据，促进光电子测 试行业的发展。4 .查新结果目前国内免缠绕式光插回损测试仪还没有相应的国家或部门 计量技术规范，缺乏合适的溯源途径。与其相关的规范有JJF 1325-2011通信用光回波损耗仪校准规范、JJG 959-2001光时 域反射计检定规程和JJF（浙）1019-2008光插入损耗和回波损耗 测量仪器校准规范。1 .适用范围本规范适用于基于光时域反射技术的免缠绕式光插回损测试 仪的计量校准。2 .计量特性典型的免缠绕式光插回损测试仪的外观及指标：(1)制造厂：
7、嘉慧、型号：JW8307A：范围和主要槐长13IOa . 15508S0ra , 1300m计量特性曲英曾序 LaserLED -7 (A -27 fcoiB /ItelnOkOIdB /!teln03(tt / Shnur0.06dB 8hour许芯9/I2S50/125或62.5/125RVAPCWyAFCMM8g,二!OXffiPUgd FP Userpulsed FP LaserQflflizea12dB ；SdB12dB - 55dB*S iB (I2d3 * 55dB) IdB (120 40dB) 1.5S (55标桢2-10 eters2-IO arters长度(剧卸2 1即2
8、 BKers (UlC)3 vters (XlIFC)3 otters(未 *O财长Jr长)IOOO BrtersIOOO Mlers(2)制造厂：Dimension 型号：RLM1112A-1FA/RLM5156A-1FP：产品基本曼号RLM1112A-1FARLM5156A-tFP光功率计部分模块奥堂单模多模探测器类型InGaAS保泅88大小2m波长测试范困800nm 1700nm光功率测试建图15d-70dB at 155Onm (不使用积分球)畿性度0. 05dB (5dBa-50dBm)总不确定度 (5*500pW测试位d8mdB插损部分光源波长1310/1490/15501625m
9、8501300n光源类型LASER光源稔定度0.01dB (常温30分钟)光纤类至SW 9/125MM 50/125 or 62.5/125光输出接口FC/APCFC/UPC环通标准NAI EC-61280-4-1回损部分回损黑试色围30-80dB-15-55dB回授测试精度-30 65dB ： 1 OdB- 15 50dB: 1. OdB-65 75dB ： 2 OdB- 50 55dB： 2. OdB光纤长度（最短）OUT RL(KiK)50dB . 0.7米OUT Ru两*)50dB 1 7米单次测量时间10* (快速模式：SM MP01210t.MM MPO1212*)(3)制造厂：O
10、PTOTEST、型号：OP940：Return LossSourceWaveIengthCaM)rxd Measurement Range Measurement UnejrityBIOnm. 155Onm1490nm. 1625nm.IOdBto-SOdBt1dB(l2d8to72dB)850nm, 10nm40dBto8dt1dBH0dBto45JB)upto2S00 meters1.7 meters (both reflections 155Onm 和 1625Ilm；多模 850nm 和 1300nm;插入损耗测量范围：(060)dB;最大允许误差：(0l)dB： 0.05dB, (1
11、 5)dB： 0.1 OdB, 5dB： 0.20dB;2.2 回波损耗波长范围：单模 131Onm、1490nm 155Onm 和 1625nm;多模 850nm 和 1300nm;回波损耗：单模(1275)dB,多模(1055)dB;最大允许误差：单模(1270)dB: ldB, (7075)： +2dB;多模(1550)dB: ldB, (5055)： 2dBo2.3 长度测量范围：3m2.5km;最大允许误差：(1.5m+l%x长度)。2.4 中心波长波长范围：单模 131Onm、1490nm 155Onm 和 1625Ilm；多模 850nm 和 1300nm;最大允许误差：单模：1
12、0nm,多模：30nmo3 .主要标准器的技术指标3.1 标准光衰减器(1)波长范围：单模 131Onm、1490nm 1550nm 和 1625nm;多模 850nm 和 1300nm;(2)衰减范围：(060)dB;(3)衰减不确定度：0.03dB;(4)输入输出类型：建议为APC/APC。1.2 回损标准件(1)工作波长：单模 131Onm、1490nm 1550nm 和 1625nm; 多模 850nm 和 1300nm;(2)回损：(1020)dB(3)最大允许误差：0.5dBo1.3 长度标准光纤(1)光纤长度：3m2.5km内取5个点；(2)回波损耗：优于55dB；(3)最大允许
