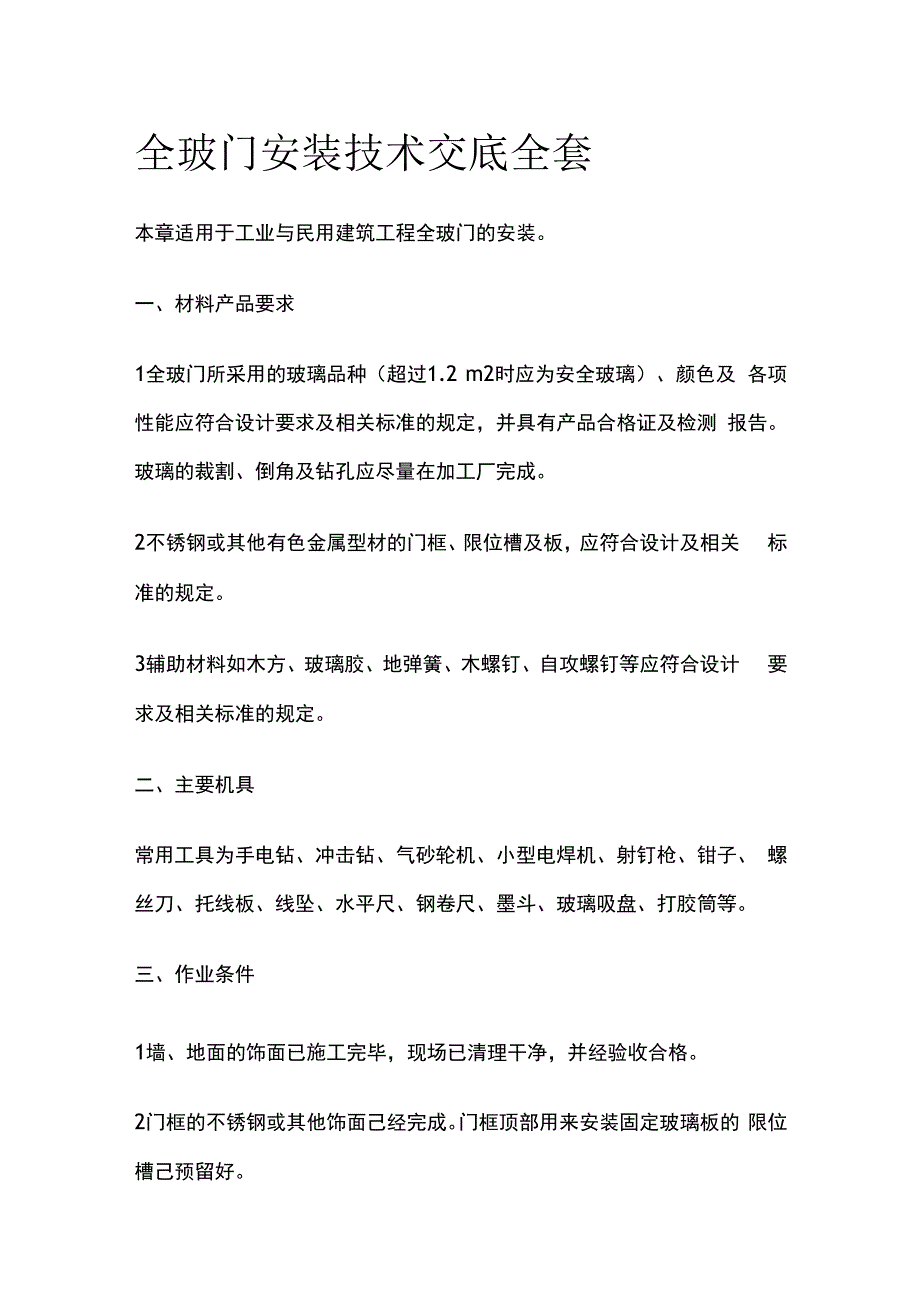

1、全玻门安装技术交底全套本章适用于工业与民用建筑工程全玻门的安装。一、材料产品要求1全玻门所采用的玻璃品种（超过1.2 m2时应为安全玻璃）、颜色及 各项性能应符合设计要求及相关标准的规定，并具有产品合格证及检测 报告。玻璃的裁割、倒角及钻孔应尽量在加工厂完成。2不锈钢或其他有色金属型材的门框、限位槽及板，应符合设计及相关 标准的规定。3辅助材料如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等应符合设计 要求及相关标准的规定。二、主要机具常用工具为手电钻、冲击钻、气砂轮机、小型电焊机、射钉枪、钳子、 螺丝刀、托线板、线坠、水平尺、钢卷尺、墨斗、玻璃吸盘、打胶筒等。三、作业条件1墙、地面的饰面已施工完毕

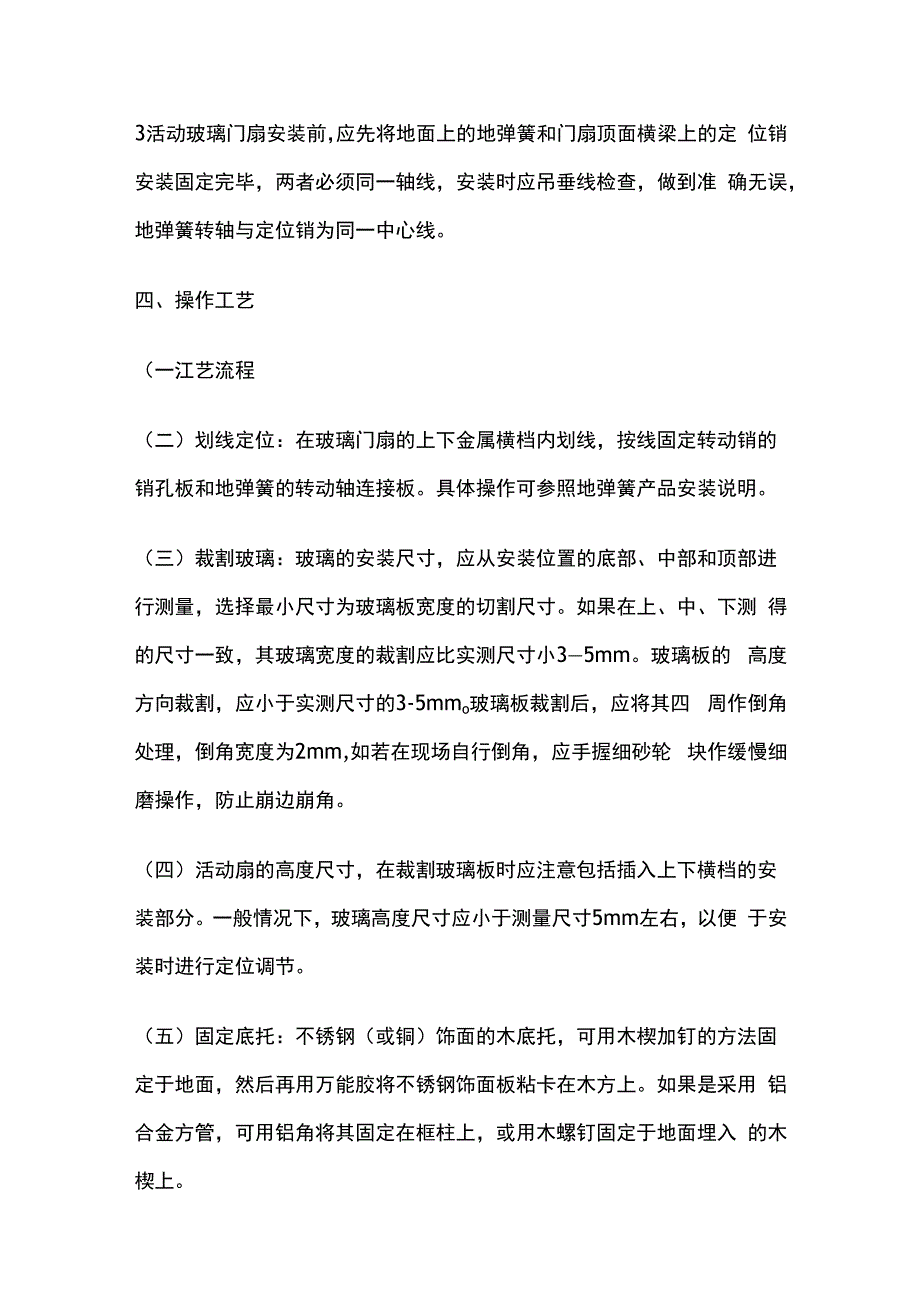

2、，现场已清理干净，并经验收合格。2门框的不锈钢或其他饰面己经完成。门框顶部用来安装固定玻璃板的 限位槽己预留好。3活动玻璃门扇安装前，应先将地面上的地弹簧和门扇顶面横梁上的定 位销安装固定完毕，两者必须同一轴线，安装时应吊垂线检查，做到准 确无误，地弹簧转轴与定位销为同一中心线。四、操作工艺（一江艺流程（二）划线定位：在玻璃门扇的上下金属横档内划线，按线固定转动销的 销孔板和地弹簧的转动轴连接板。具体操作可参照地弹簧产品安装说明。（三）裁割玻璃：玻璃的安装尺寸，应从安装位置的底部、中部和顶部进 行测量，选择最小尺寸为玻璃板宽度的切割尺寸。如果在上、中、下测 得的尺寸一致，其玻璃宽度的裁割应比实
3、测尺寸小35mm。玻璃板的 高度方向裁割，应小于实测尺寸的3-5mmo玻璃板裁割后，应将其四 周作倒角处理，倒角宽度为2mm,如若在现场自行倒角，应手握细砂轮 块作缓慢细磨操作，防止崩边崩角。（四）活动扇的高度尺寸，在裁割玻璃板时应注意包括插入上下横档的安 装部分。一般情况下，玻璃高度尺寸应小于测量尺寸5mm左右，以便 于安装时进行定位调节。（五）固定底托：不锈钢（或铜）饰面的木底托，可用木楔加钉的方法固 定于地面，然后再用万能胶将不锈钢饰面板粘卡在木方上。如果是采用 铝合金方管，可用铝角将其固定在框柱上，或用木螺钉固定于地面埋入 的木楔上。（六）安装固定扇：用玻璃吸盘将玻璃板吸紧，然后进行玻

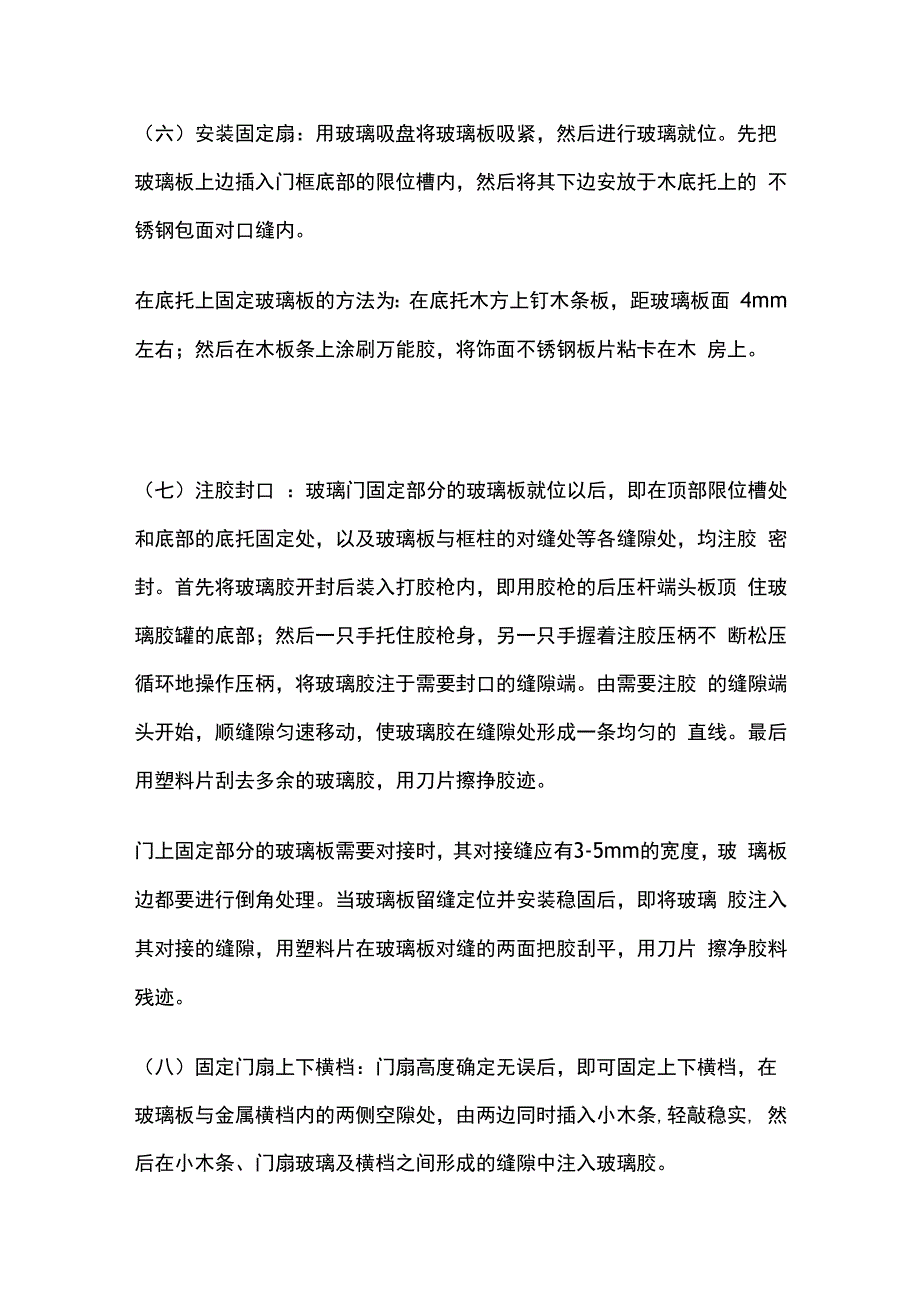

4、璃就位。先把 玻璃板上边插入门框底部的限位槽内，然后将其下边安放于木底托上的 不锈钢包面对口缝内。在底托上固定玻璃板的方法为：在底托木方上钉木条板，距玻璃板面 4mm左右；然后在木板条上涂刷万能胶，将饰面不锈钢板片粘卡在木 房上。（七）注胶封口 ：玻璃门固定部分的玻璃板就位以后，即在顶部限位槽处 和底部的底托固定处，以及玻璃板与框柱的对缝处等各缝隙处，均注胶 密封。首先将玻璃胶开封后装入打胶枪内，即用胶枪的后压杆端头板顶 住玻璃胶罐的底部；然后一只手托住胶枪身，另一只手握着注胶压柄不 断松压循环地操作压柄，将玻璃胶注于需要封口的缝隙端。由需要注胶 的缝隙端头开始，顺缝隙匀速移动，使玻璃胶在缝隙
5、处形成一条均匀的 直线。最后用塑料片刮去多余的玻璃胶，用刀片擦挣胶迹。门上固定部分的玻璃板需要对接时，其对接缝应有3-5mm的宽度，玻 璃板边都要进行倒角处理。当玻璃板留缝定位并安装稳固后，即将玻璃 胶注入其对接的缝隙，用塑料片在玻璃板对缝的两面把胶刮平，用刀片 擦净胶料残迹。（八）固定门扇上下横档：门扇高度确定无误后，即可固定上下横档，在 玻璃板与金属横档内的两侧空隙处，由两边同时插入小木条,轻敲稳实, 然后在小木条、门扇玻璃及横档之间形成的缝隙中注入玻璃胶。（九）活动扇固定：先将门框横梁上的定位销本身的调节螺钉调出横梁平 面l-2mm,再将玻璃门扇竖起来，把门扇下横档内的转动销连接件的孔
6、位对准地弹簧的转动销轴，并转动门扇将孔位套入销轴上。然后把门扇 转动900使之与门框横梁成直角把门扇上横档中的转动连接件的孔对 准门框横梁上的定位销，将定位销插入孔内15mm左右（调动定位销 上的调节螺钉）。（十）安装拉手：全玻璃门扇上的拉手孔洞，一般是事先订购时就加工好 的，拉手连接部分插入孔洞时不能很紧，应有松动。安装前在拉手插入 玻璃的部分涂少许玻璃胶;如若插入过松,可在插入部分裹上软质胶带。 拉手组装时，其根部与玻璃贴紧后再拧紧固定螺钉。五、质量标准（一）主控项目：1全玻门的质量和各项性能应符合设计要求。2全玻门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理 应符合设计要求。3
7、全玻门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连 接方式必须符合设计要求。4全玻门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要 求和特种门的各项性能要求。（二）一般项目：1全玻门的表面装饰应符合设计要求。2全玻门的表面应洁净，无划痕、碰伤。六、成品保护1玻璃门安装时，应轻拿轻放，严禁相互碰撞。避免扳手、钳子等工具 碰坏玻璃门。2安装好的玻璃门应避免硬物碰撞，避免硬物擦划，保持清洁不污染。3玻璃门的材料进场后，应在室内竖直靠墙排放，并靠放稳当。4安装好的玻璃门或其拉手上，严禁悬挂重物。七、应注意的问题1地弹簧及拉手安装不规矩，尺寸不准：应提前检查预先剔洞及预留孔 眼尺寸是否准确，如有问题，应处理后再进行安装。2玻璃裁割尺寸不准，安装困难：施工前提前检查门框尺寸，裁割玻璃 预留量应根据实测尺寸确定，并有预留量。3玻璃裂纹：安装玻璃的槽口应顺直，防止玻璃受力不均而碎裂。4安装玻璃门用的梯子应牢固可靠，不应缺档，梯子放置不宜过陡，其 与地面夹角以60。-70。为宜。严禁两人同时站在一个梯子上作业。在高 凳上作业的人要站在中间，不能站在端头，防止跌落。5材料要堆放平稳，工具要随手放入工具袋内。上下传递工具物件时, 严禁抛掷。6要经常检查机电器具有无漏电现象，一经发现立即修理，决不能勉强 使用。7搬运及裁切玻璃、安装玻璃门时，应注意防止割破手指或身体其他部 位。
