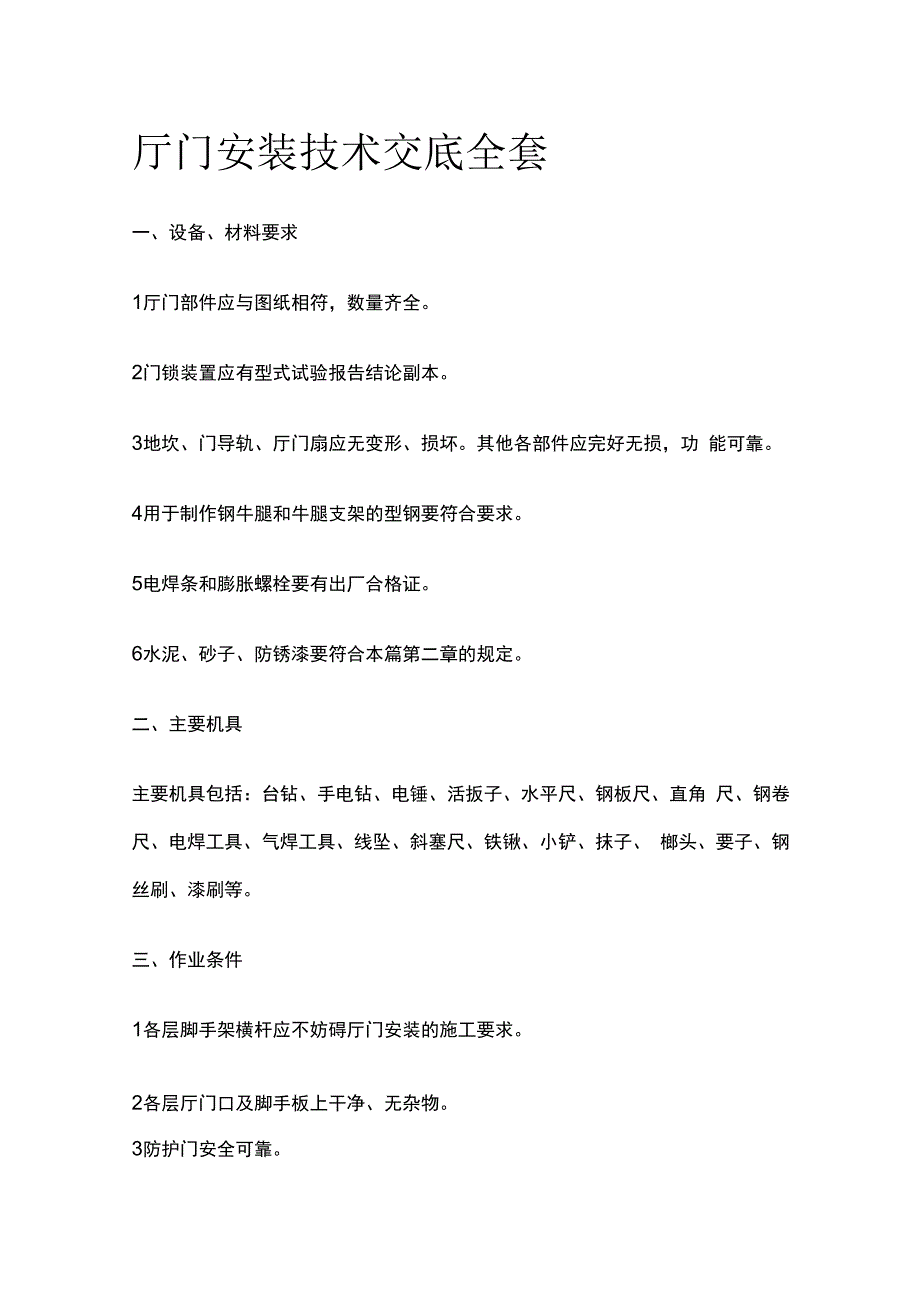

1、厅门安装技术交底全套一、设备、材料要求1厅门部件应与图纸相符，数量齐全。2门锁装置应有型式试验报告结论副本。3地坎、门导轨、厅门扇应无变形、损坏。其他各部件应完好无损，功 能可靠。4用于制作钢牛腿和牛腿支架的型钢要符合要求。5电焊条和膨胀螺栓要有出厂合格证。6水泥、砂子、防锈漆要符合本篇第二章的规定。二、主要机具主要机具包括：台钻、手电钻、电锤、活扳子、水平尺、钢板尺、直角 尺、钢卷尺、电焊工具、气焊工具、线坠、斜塞尺、铁锹、小铲、抹子、 榔头、要子、钢丝刷、漆刷等。三、作业条件1各层脚手架横杆应不妨碍厅门安装的施工要求。2各层厅门口及脚手板上干净、无杂物。3防护门安全可靠。4各层厅门口建筑结

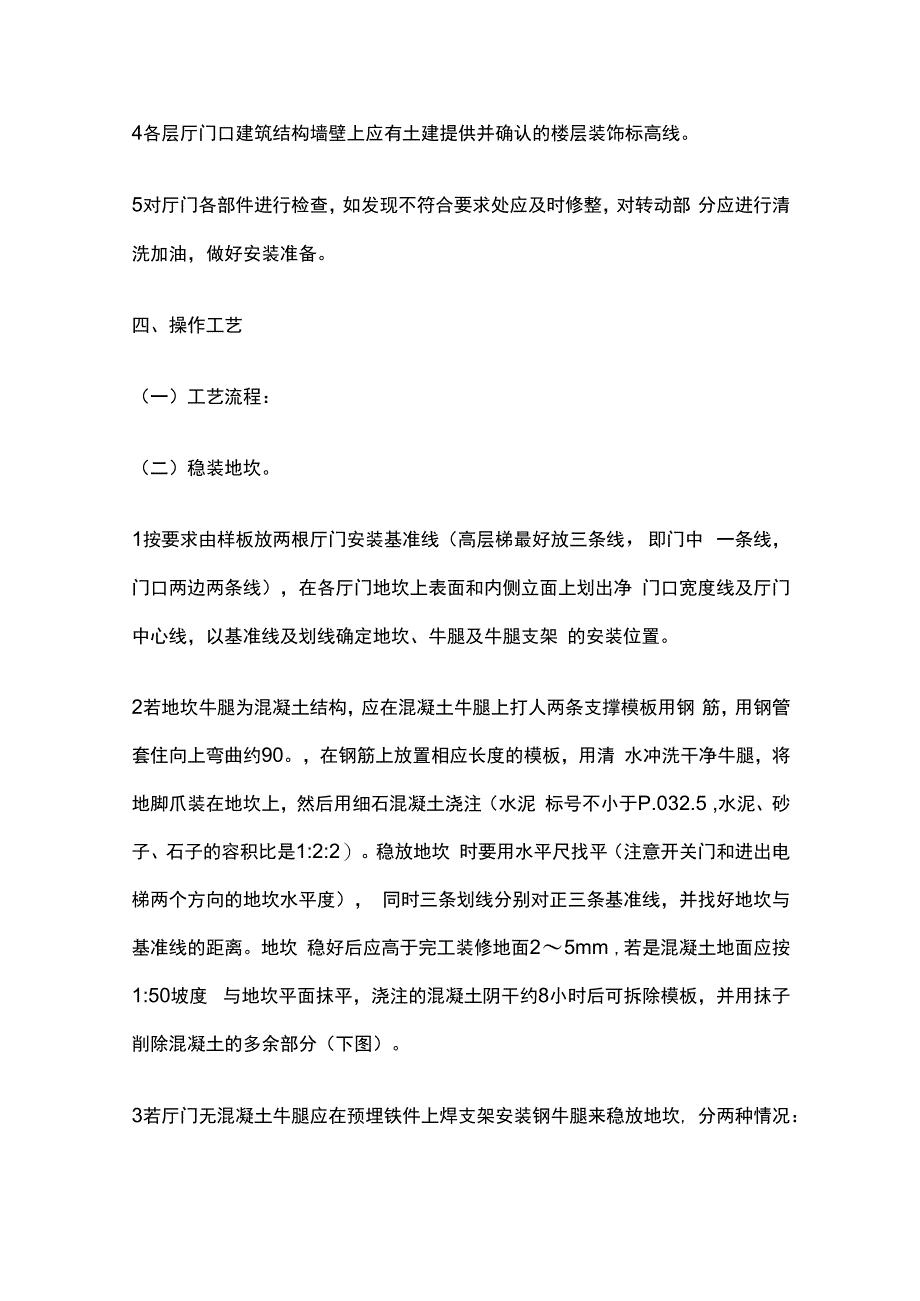

2、构墙壁上应有土建提供并确认的楼层装饰标高线。5对厅门各部件进行检查，如发现不符合要求处应及时修整，对转动部 分应进行清洗加油，做好安装准备。四、操作工艺（一）工艺流程：（二）稳装地坎。1按要求由样板放两根厅门安装基准线（高层梯最好放三条线，即门中 一条线，门口两边两条线），在各厅门地坎上表面和内侧立面上划出净 门口宽度线及厅门中心线，以基准线及划线确定地坎、牛腿及牛腿支架 的安装位置。2若地坎牛腿为混凝土结构，应在混凝土牛腿上打人两条支撑模板用钢 筋，用钢管套住向上弯曲约90。，在钢筋上放置相应长度的模板，用清 水冲洗干净牛腿，将地脚爪装在地坎上，然后用细石混凝土浇注（水泥 标号不小于P.03

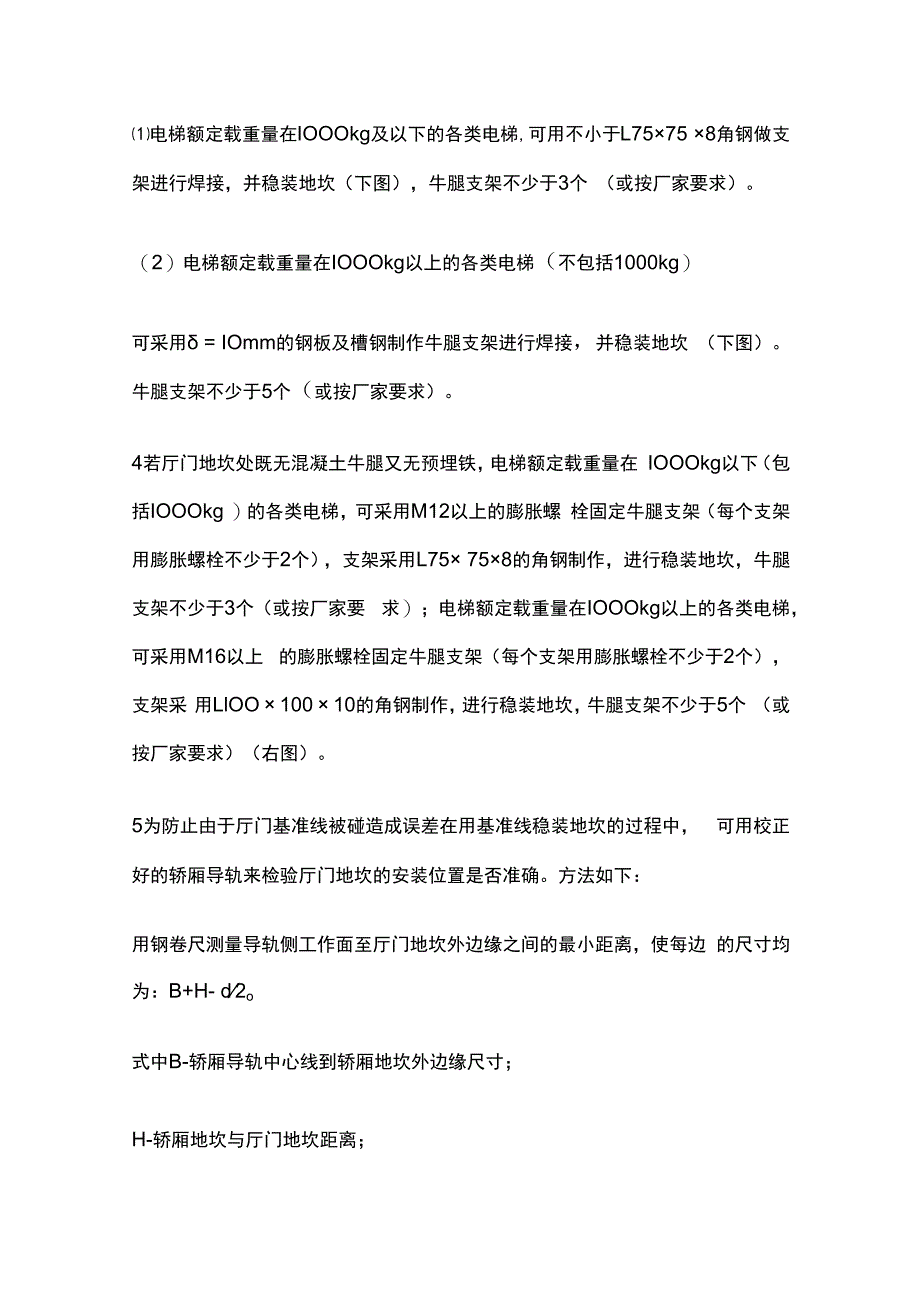

3、2.5 ,水泥、砂子、石子的容积比是1:2:2）。稳放地坎 时要用水平尺找平（注意开关门和进出电梯两个方向的地坎水平度）， 同时三条划线分别对正三条基准线，并找好地坎与基准线的距离。地坎 稳好后应高于完工装修地面25mm ,若是混凝土地面应按1:50坡度 与地坎平面抹平，浇注的混凝土阴干约8小时后可拆除模板，并用抹子 削除混凝土的多余部分（下图）。3若厅门无混凝土牛腿应在预埋铁件上焊支架安装钢牛腿来稳放地坎, 分两种情况：电梯额定载重量在IOOOkg及以下的各类电梯,可用不小于L7575 8角钢做支架进行焊接，并稳装地坎（下图），牛腿支架不少于3个 （或按厂家要求）。（2）电梯额定载重量在IO
4、OOkg以上的各类电梯（不包括1000kg）可采用 = IOmm的钢板及槽钢制作牛腿支架进行焊接，并稳装地坎 （下图）。牛腿支架不少于5个（或按厂家要求）。4若厅门地坎处既无混凝土牛腿又无预埋铁，电梯额定载重量在 IOOOkg以下（包括IOOOkg ）的各类电梯，可采用M12以上的膨胀螺 栓固定牛腿支架（每个支架用膨胀螺栓不少于2个），支架采用L75 758的角钢制作，进行稳装地坎，牛腿支架不少于3个（或按厂家要 求）；电梯额定载重量在IOOOkg以上的各类电梯，可采用M16以上 的膨胀螺栓固定牛腿支架（每个支架用膨胀螺栓不少于2个），支架采 用LlOO 100 10的角钢制作，进行稳装地坎，
5、牛腿支架不少于5个 （或按厂家要求）（右图）。5为防止由于厅门基准线被碰造成误差在用基准线稳装地坎的过程中， 可用校正好的轿厢导轨来检验厅门地坎的安装位置是否准确。方法如下：用钢卷尺测量导轨侧工作面至厅门地坎外边缘之间的最小距离，使每边 的尺寸均为：B+H- d2o式中B-轿厢导轨中心线到轿厢地坎外边缘尺寸；H-轿厢地坎与厅门地坎距离；d-轿厢导轨工作端面宽度（下图）。（2）复核厅门中心点是否正确，可测量厅门地坎中心点M距轿厢两导轨 内侧棱角距离，S与S应相等（下图）。（三）安装门套、门立柱、门上坎。地坎混凝土硬结后才能安装门立柱、门上坎。1按门套加强板的位置在厅门口两侧混凝土墙上钻lmm的孔
6、（砖墙 钻8mm的孔）,将l IOOmm的钢筋打人墙中,剩30mm留在 墙外。2在平整的地方组装好门套横梁和门套立柱，垂直放置在地坎上，确认 左、右门套立柱与地坎的出人口划线重合，找好与地坎槽的距离，使之 符合图纸要求，然后拧紧门套立柱与地坎之间的紧固螺栓。3将左右厅门立柱、门上坎用螺栓组装成门框架，立到地坎上（或立到 地坎支撑型钢上），立柱下端与地坎（或支撑型钢）固定，门套与门头 临时固定，确定门上坎支架的安装位置，然后用膨胀螺栓或焊接（有预 埋铁）将门上坎支架固定在井道墙壁上。4用螺栓固定门上坎和门上坎支架，按要求调整门套、门立柱、门上坎 的水平度、垂直度和相应位置。Q）用水平尺测量门导轨
7、安装是否水平，如是侧开门，两根门导轨上端面 应在同一水平面上，用门口样线检查门导轨中心与地坎槽中心的水平距 离X符合图纸要求，偏差不大于Imm （下图），检查门导轨的垂直度 以及门上坎的对中情况，用线坠调整门立柱的垂直度，确认合格后，紧 固门立柱、门上坎支架、门上坎及地坎之间的连接螺栓。（2）用门口样线校正门套立柱的垂直度，全高应对应垂直一致，然后将门 套与门上坎之间的连接螺栓紧固，用钢筋（似OX 200mm ）与打人墙中的钢筋和门套加强板进行 焊接固定，注意应将钢筋弯成弓形后再焊接，以免焊接变形导致门套的 变形（下图）。（四）安装厅门扇、调整厅门。1清除门套焊接部分的焊渣（用挫刀）和厅门口两
8、侧井道墙壁上的水泥 块、砖块（用榔头）等凸出物。清理地坎槽内的杂物。2将门吊板上的偏心轮调到最大值，然后将门吊轮挂到门导轨上，调小 偏心轮与门导轨的间距，防止门吊板坠落。3将门地脚滑块装在门扇上，在门扇和地坎间垫上6mm厚的支撑物， 将门地脚滑块放入地坎槽内，门吊轮和门扇之间用专用垫片进行调整, 保证门缝尺寸和门扇垂直度符合要求，然后将门吊轮与门扇的连接螺栓 紧固，将偏心轮调到与滑道间距小于0.5mm ,撤掉门扇和地坎间所垫 之物，进行门滑行试验，达到轻快自如为合格，单扇门未装开门机构前 在任意位置牵引时的阻力应小于3No4层门进口净宽在轿厢进口宽度方向的任何T则，均不应大于50mm （下图）
9、。（五）厅门门锁、副门锁、强迫关门装置及紧急开锁装置安装。1安装前应对门锁进行检查、调整，使其灵活可靠。2厅门锁和副门锁开关要按图纸规定的位置进行安装。若设备上安装螺 孔不符合图纸要求要进行修改。3调整厅门锁和副门锁开关，使其达到：只有当两扇门（或多扇门）关 闭达到有关要求后才能使门锁电触点和副门锁开关接通，一般应使副门 锁开关先接通，厅门门锁电触点再接通，如门锁固定螺孔为可调者，螺 栓必须加平垫片、弹簧垫片，且连接紧固，防止门锁移位。4当轿门与厅门联动时，钩子锁应无脱钩及夹刀现象，在开关门时应运 行平稳，无抖动和撞击声。5在门扇装完后，应将强迫关门装置装上，使层门具有自闭能力，被打 开的厅门
10、在无外力作用时，厅门应能自动关闭。采用重锤式的层门自闭 装置，重锤导管或滑道的下端应有封闭措施。6层门手动紧急开锁装置应灵活可靠。每个层门均应设置此装置，门开 启后三角锁应能自动复位。（六）层门地坎下的防护。每个层门地坎下的电梯井道壁应符合下列要求：1井道壁应形成一个与层门地坎直接连接的垂直表面，它的高度不应小 于1/2的开锁区域加上50mm ,宽度不应小于门入口的净宽度各加 25mmo2垂直表面应是连续的，由光滑而坚硬的材料构成。如金属薄板，它能 承受垂直作用于其上任何一点均匀分布在500mm 圆形或方形截面 上的300N的力，且应无永久变形，弹性变形不大于IOmmo3井道壁任何凸出物均不应
11、超过5mm,超过2mm的凸出物应倒角，倒角与水平面的夹角至少为75oo4井道壁应连接到下一个门的门楣或采用坚硬光滑的斜面向下延伸，斜 面与水平面的夹角至少为60o z斜面在水平面的投影不应小于20mmo 五、质量标准（一）主控项目：1轿厢地坎与各层厅门地坎间距的偏差严禁超过mm（在整个地坎长度 范围内）。检验方法：尺量检查。2开门刀与各层厅门地坎、各层厅门开门装置的滚轮与轿厢地坎的间隙 均须在5 -IOmm范围内，开门刀两侧与门锁滚轮间隙应均匀，尺寸应 符合各电梯厂的要求。检验方法：尺量检查。3厅门导轨中心与地坎槽中心的水平距离，导轨本身的不铅垂度偏差应 不大于0.5mm.检查方法：吊线、尺量
12、检查。4厅门扇不垂直度偏差不大于2mm ,在门下端用150N的力（约15 公斤才八开时:中分门间隙应不大于45mm ；旁开门间隙不大于30mm , 偏心轮对滑道间隙C不大于0.5mm （下图）。检查方法：吊线、尺量检查。5门扇安装、调整应达到：门扇平整、洁净、无损伤。启闭轻快平稳, 无噪声，无摆动、撞击和阻滞。中分门关闭时上下部同时合拢，门缝一 致。检查方法：做启闭观察检查。6厅门框架立柱的垂直误差和厅门导轨的不水平度均不应超过1/1000.检查方法：吊线、尺量检查。7厅门关好后，门锁应立即将门锁住，锁钩电气触点刚接触，电梯能够 起动时，锁紧件啮合长度至少为7mm （图2）o应由重力、弹簧或永
13、久 磁铁来产生并保持锁紧动作，而不得由于该装置的功能失效，造成层门 锁紧装置开启。厅门外不可将门扒开，可借助于紧急开锁的钥匙开启厅 门，每一扇厅门必须认真检查。检查方法：尺量和观察检查。8厅门关好后，门锁导电座与触点接触必须良好，手扒门时应不能使触 点断开。检查方法：观察检查。9厅门门扇下端与地坎面的间隙、门套与门扇的间隙、门扇与门扇的间 隙C为：客梯l6mm,货梯l8mm （图3）.检查方法：尺量检查。（二）一般项目：厅门地坎及门套安装的尺寸要求、允许偏差和检验方法应符合下表的规 定。六、施工安全及成品保护1门扇、门套有保护膜的要在竣工后才能把保护膜去掉，必要时需再加 保护层。2在施工过程中
