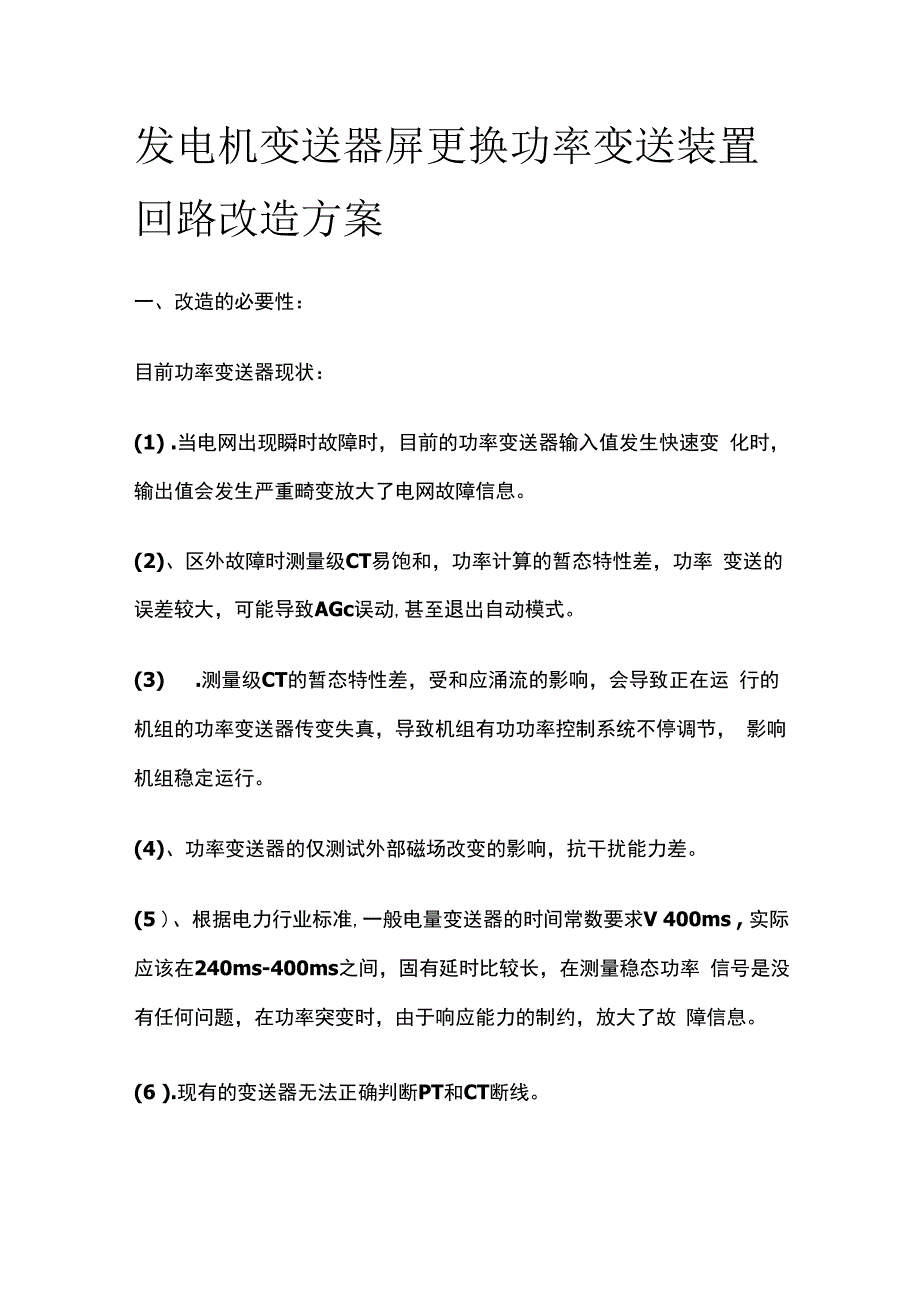

发电机变送器屏更换功率变送装置回路改造方案.docx_第1页
第1页 / 共5页

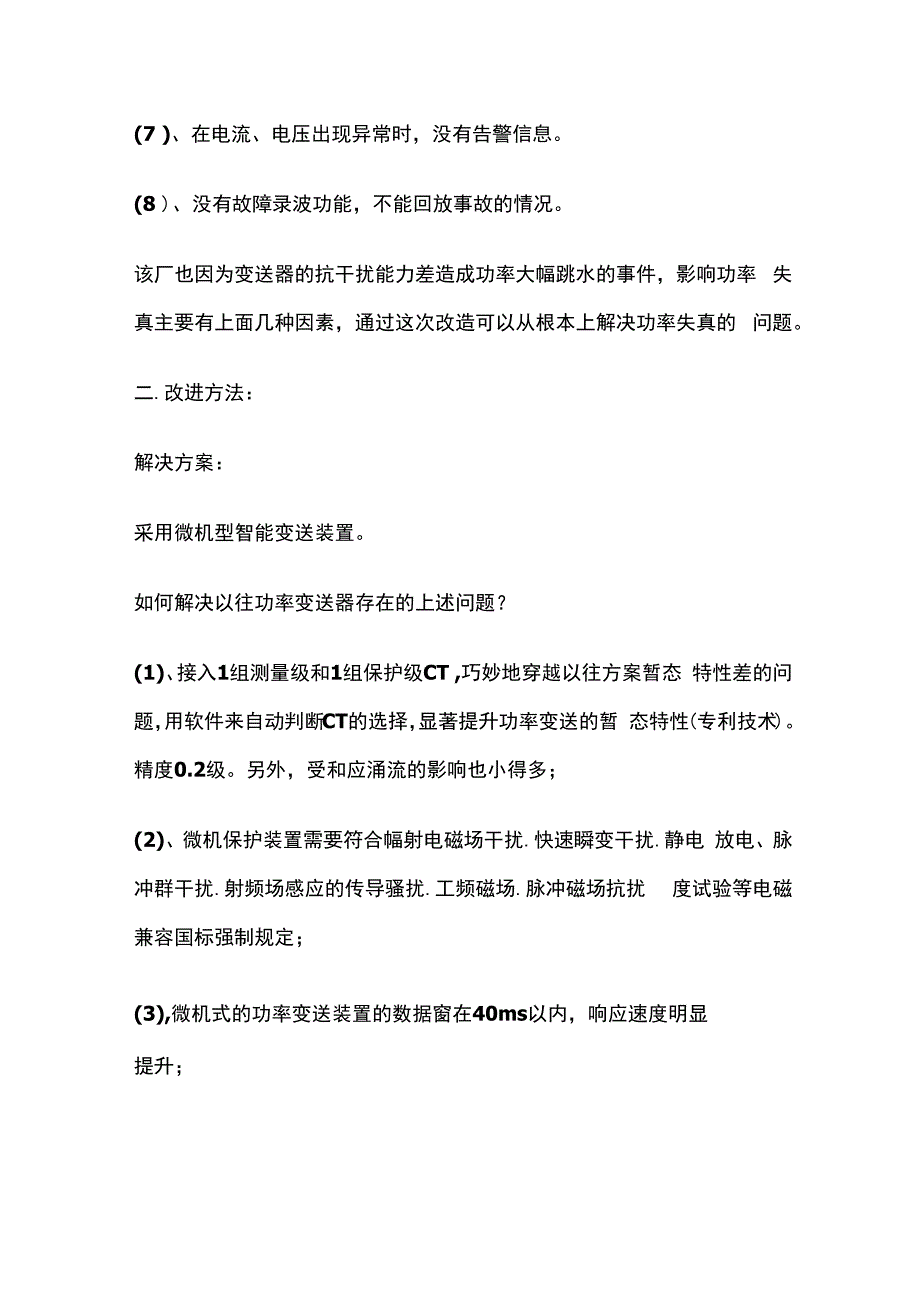

发电机变送器屏更换功率变送装置回路改造方案.docx_第2页
第2页 / 共5页

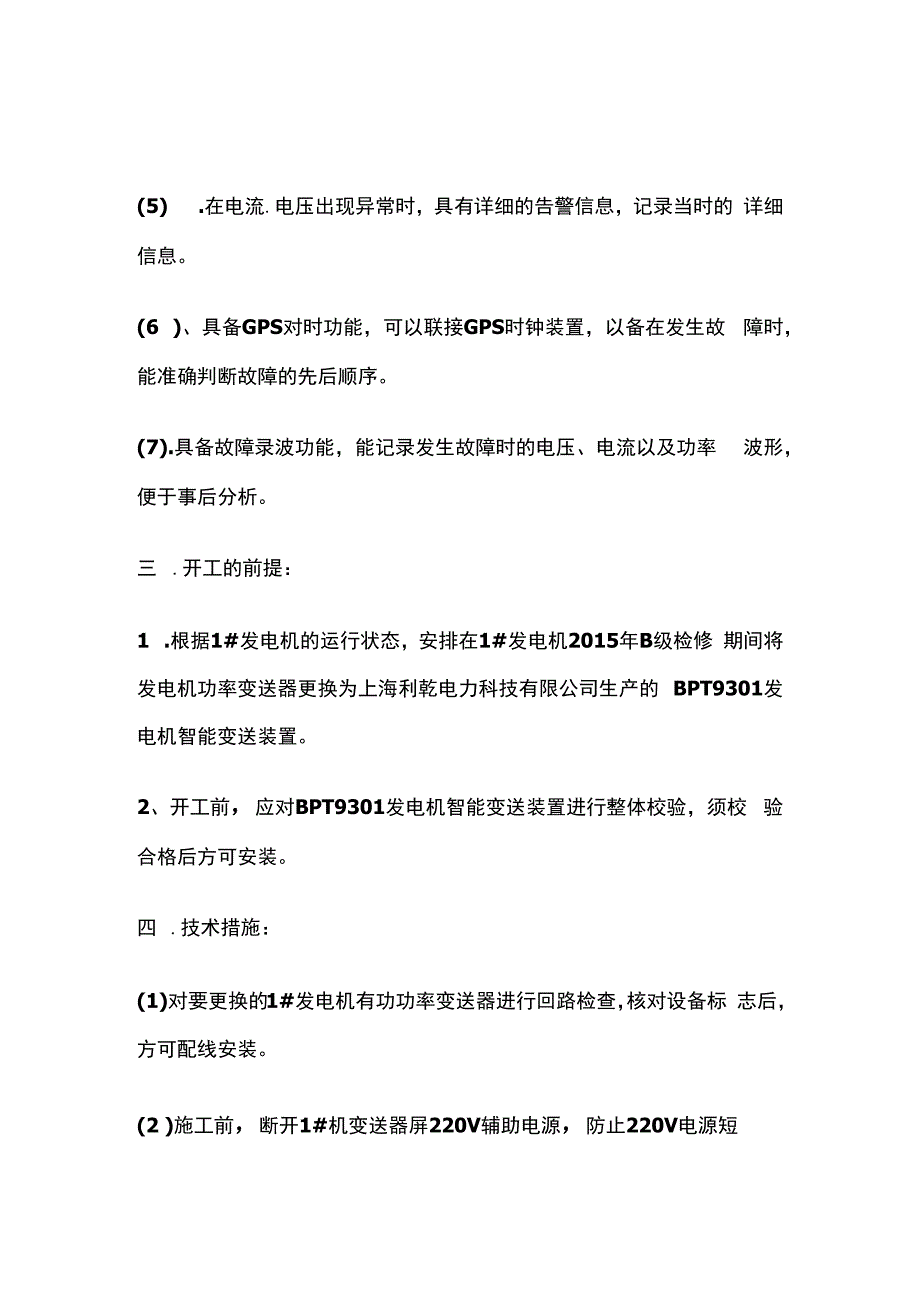

发电机变送器屏更换功率变送装置回路改造方案.docx_第3页
第3页 / 共5页
发电机变送器屏更换功率变送装置回路改造方案.docx_第4页
第4页 / 共5页
发电机变送器屏更换功率变送装置回路改造方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《发电机变送器屏更换功率变送装置回路改造方案.docx》由会员分享,可在线阅读,更多相关《发电机变送器屏更换功率变送装置回路改造方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、发电机变送器屏更换功率变送装置 回路改造方案一、改造的必要性:目前功率变送器现状:(1) .当电网出现瞬时故障时,目前的功率变送器输入值发生快速变 化时,输出值会发生严重畸变放大了电网故障信息。(2)、区外故障时测量级CT易饱和,功率计算的暂态特性差,功率 变送的误差较大,可能导致AGc误动,甚至退出自动模式。(3) .测量级CT的暂态特性差,受和应涌流的影响,会导致正在运 行的机组的功率变送器传变失真,导致机组有功功率控制系统不停调节, 影响机组稳定运行。(4)、功率变送器的仅测试外部磁场改变的影响,抗干扰能力差。(5 )、根据电力行业标准,一般电量变送器的时间常数要求V 400ms , 实

2、际应该在240ms-400ms之间,固有延时比较长,在测量稳态功率 信号是没有任何问题,在功率突变时,由于响应能力的制约,放大了故 障信息。(6 ).现有的变送器无法正确判断PT和CT断线。(7 )、在电流、电压出现异常时,没有告警信息。(8 )、没有故障录波功能,不能回放事故的情况。该厂也因为变送器的抗干扰能力差造成功率大幅跳水的事件,影响功率 失真主要有上面几种因素,通过这次改造可以从根本上解决功率失真的 问题。二.改进方法:解决方案:采用微机型智能变送装置。如何解决以往功率变送器存在的上述问题?(1)、接入1组测量级和1组保护级CT ,巧妙地穿越以往方案暂态 特性差的问题,用软件来自动判

3、断CT的选择,显著提升功率变送的暂 态特性(专利技术)。精度0.2级。另外,受和应涌流的影响也小得多;(2)、微机保护装置需要符合幅射电磁场干扰.快速瞬变干扰.静电 放电、脉冲群干扰.射频场感应的传导骚扰.工频磁场.脉冲磁场抗扰 度试验等电磁兼容国标强制规定;(3),微机式的功率变送装置的数据窗在40ms以内,响应速度明显提升;(5) .在电流.电压出现异常时,具有详细的告警信息,记录当时的 详细信息。(6 )、具备GPS对时功能,可以联接GPS时钟装置,以备在发生故 障时,能准确判断故障的先后顺序。(7).具备故障录波功能,能记录发生故障时的电压、电流以及功率 波形,便于事后分析。三 .开工

4、的前提:1 .根据1#发电机的运行状态,安排在1#发电机2015年B级检修 期间将发电机功率变送器更换为上海利乾电力科技有限公司生产的 BPT9301发电机智能变送装置。2、开工前,应对BPT9301发电机智能变送装置进行整体校验,须校 验合格后方可安装。四 .技术措施:(1)对要更换的1#发电机有功功率变送器进行回路检查,核对设备标 志后,方可配线安装。(2 )施工前,断开1#机变送器屏220V辅助电源,防止220V电源短路和施工人员的感电事故。(3)安装时,尽量保持原接线方式不变,若有所改动,注意智能变送 装置的电流.电压的相位;从故障录波器引入一组保护CT到智能变送 装置,增加智能变送装置的输出信号(PT断线.CT断线.装置故障) 到DCS系统。严禁造成发电机出口电流互感器二次侧开路和电压互感 器二次侧短路或接地。具体接线见变送器屏改造接线图。(4)检修结束后,根据现场实际情况,同热工分场的有关班组进行协 调,校对修改改动后的设备参数。五.组织措施:1 .施工单位:电气检修分场2 .施工负责人:3 .工作负责人:4、技术监督:六、工程预算:总造价:万元其中:设备费:万元 材料费:万元
