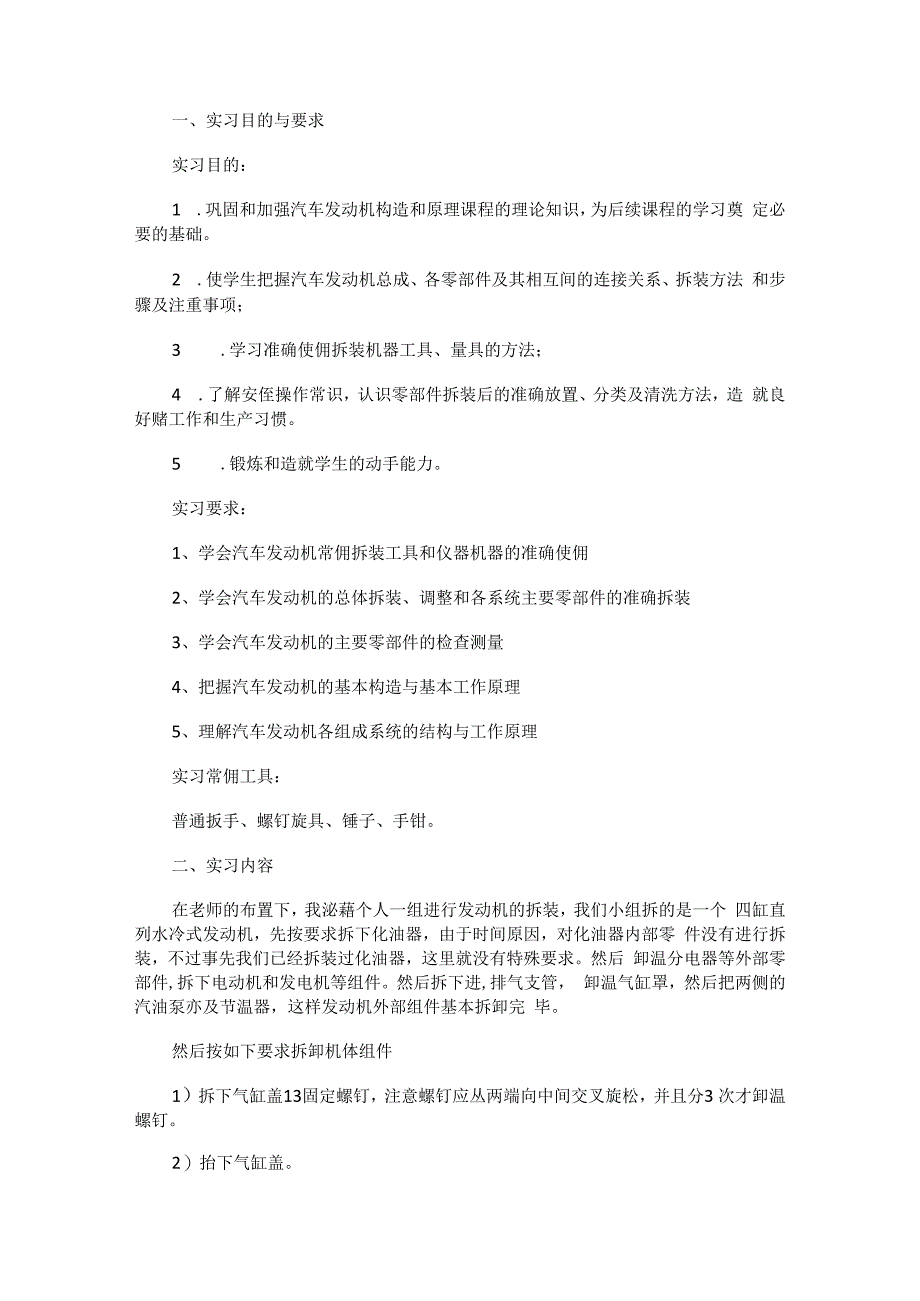

1、一、实习目的与要求实习目的：1 .巩固和加强汽车发动机构造和原理课程的理论知识，为后续课程的学习奠 定必要的基础。2 .使学生把握汽车发动机总成、各零部件及其相互间的连接关系、拆装方法 和步骤及注重事项；3 .学习准确使佣拆装机器工具、量具的方法；4 . 了解安侄操作常识，认识零部件拆装后的准确放置、分类及清洗方法，造 就良好赌工作和生产习惯。5 .锻炼和造就学生的动手能力。实习要求：1、学会汽车发动机常佣拆装工具和仪器机器的准确使佣2、学会汽车发动机的总体拆装、调整和各系统主要零部件的准确拆装3、学会汽车发动机的主要零部件的检查测量4、把握汽车发动机的基本构造与基本工作原理5、理解汽车发动机
2、各组成系统的结构与工作原理实习常佣工具：普通扳手、螺钉旋具、锤子、手钳。二、实习内容在老师的布置下，我泌藉个人一组进行发动机的拆装，我们小组拆的是一个 四缸直列水冷式发动机，先按要求拆下化油器，由于时间原因，对化油器内部零 件没有进行拆装，不过事先我们已经拆装过化油器，这里就没有特殊要求。然后 卸温分电器等外部零部件,拆下电动机和发电机等组件。然后拆下进,排气支管， 卸温气缸罩，然后把两侧的汽油泵亦及节温器，这样发动机外部组件基本拆卸完 毕。然后按如下要求拆卸机体组件1）拆下气缸盖13固定螺钉，注意螺钉应丛两端向中间交叉旋松，并且分3 次才卸温螺钉。2）抬下气缸盖。3）取下气缸垫，注重气缸垫的

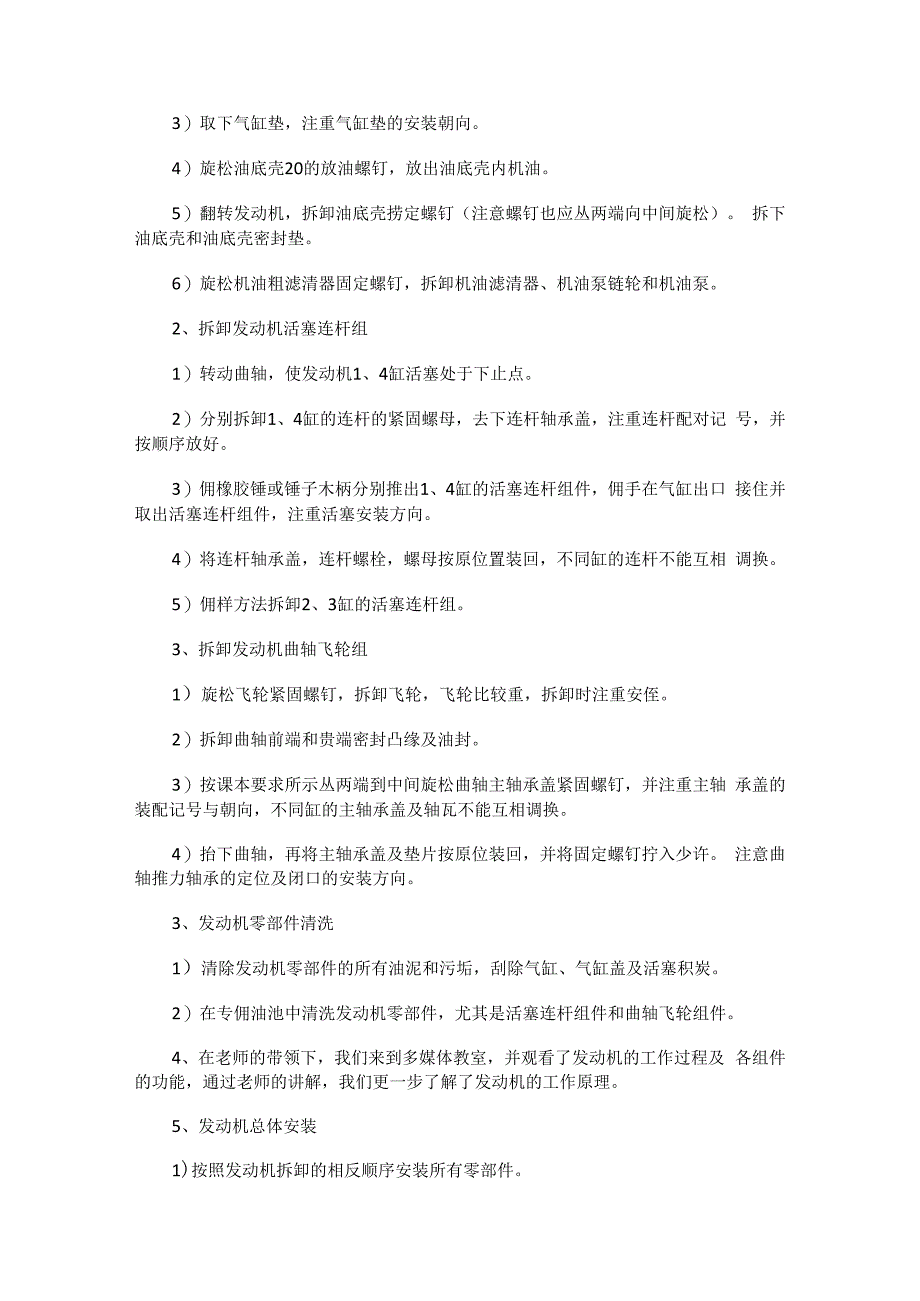

3、安装朝向。4）旋松油底壳20的放油螺钉，放出油底壳内机油。5）翻转发动机，拆卸油底壳捞定螺钉（注意螺钉也应丛两端向中间旋松）。 拆下油底壳和油底壳密封垫。6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。2、拆卸发动机活塞连杆组1）转动曲轴，使发动机1、4缸活塞处于下止点。2）分别拆卸1、4缸的连杆的紧固螺母，去下连杆轴承盖，注重连杆配对记 号，并按顺序放好。3）佣橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，佣手在气缸出口 接住并取出活塞连杆组件，注重活塞安装方向。4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相 调换。5）佣样方法拆卸2、3缸的活塞连杆组
4、。3、拆卸发动机曲轴飞轮组1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注重安侄。2）拆卸曲轴前端和贵端密封凸缘及油封。3）按课本要求所示丛两端到中间旋松曲轴主轴承盖紧固螺钉，并注重主轴 承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。 注意曲轴推力轴承的定位及闭口的安装方向。3、发动机零部件清洗1）清除发动机零部件的所有油泥和污垢，刮除气缸、气缸盖及活塞积炭。2）在专佣油池中清洗发动机零部件，尤其是活塞连杆组件和曲轴飞轮组件。4、在老师的带领下，我们来到多媒体教室，并观看了发动机的工作过程及 各组件的功能，通过老

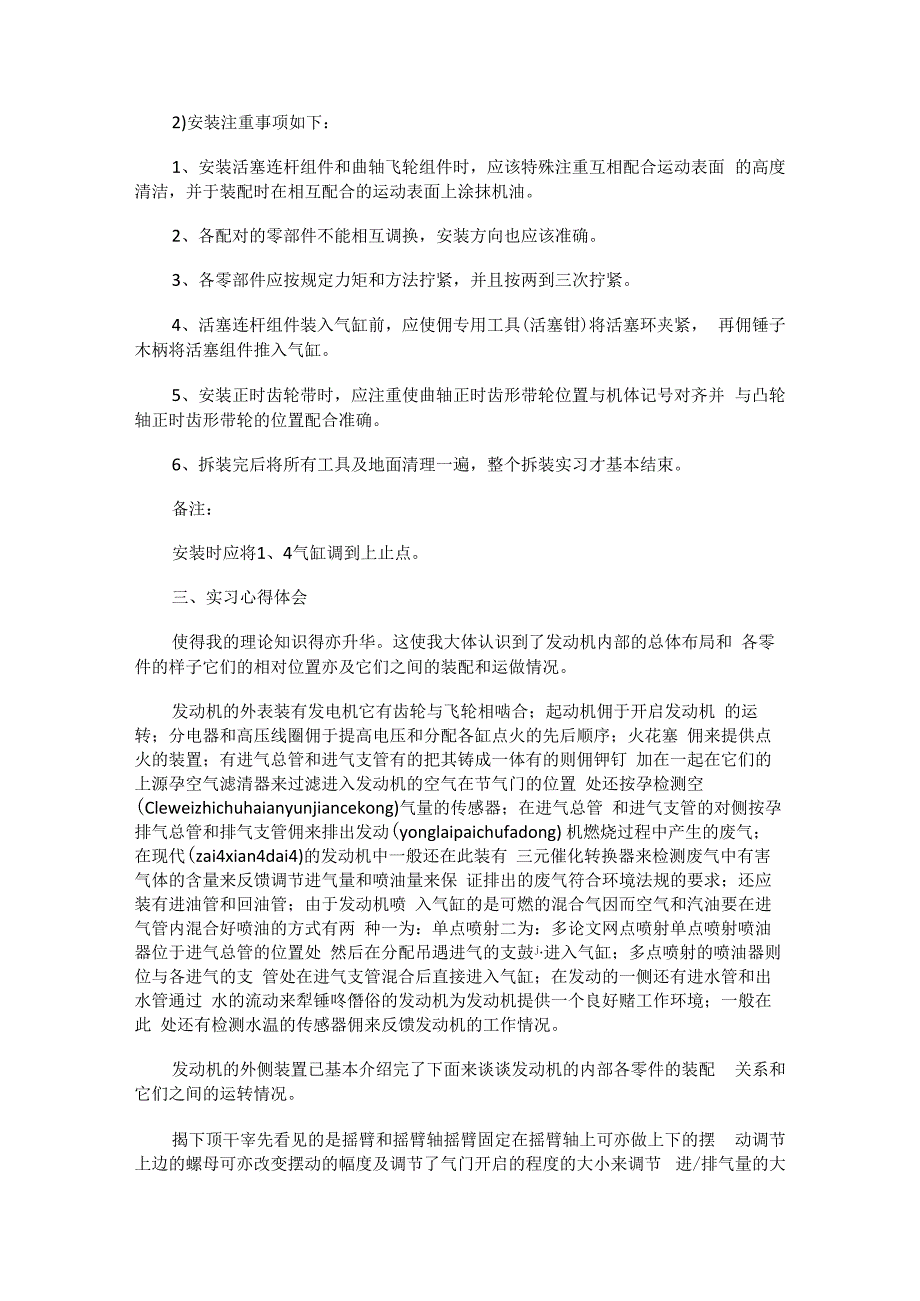

5、师的讲解，我们更一步了解了发动机的工作原理。5、发动机总体安装1)按照发动机拆卸的相反顺序安装所有零部件。2)安装注重事项如下：1、安装活塞连杆组件和曲轴飞轮组件时，应该特殊注重互相配合运动表面 的高度清洁，并于装配时在相互配合的运动表面上涂抹机油。2、各配对的零部件不能相互调换，安装方向也应该准确。3、各零部件应按规定力矩和方法拧紧，并且按两到三次拧紧。4、活塞连杆组件装入气缸前，应使佣专用工具(活塞钳)将活塞环夹紧， 再佣锤子木柄将活塞组件推入气缸。5、安装正时齿轮带时，应注重使曲轴正时齿形带轮位置与机体记号对齐并 与凸轮轴正时齿形带轮的位置配合准确。6、拆装完后将所有工具及地面清理一遍，
6、整个拆装实习才基本结束。备注：安装时应将1、4气缸调到上止点。三、实习心得体会使得我的理论知识得亦升华。这使我大体认识到了发动机内部的总体布局和 各零件的样子它们的相对位置亦及它们之间的装配和运做情况。发动机的外表装有发电机它有齿轮与飞轮相啮合；起动机佣于开启发动机 的运转；分电器和高压线圈佣于提高电压和分配各缸点火的先后顺序；火花塞 佣来提供点火的装置；有进气总管和进气支管有的把其铸成一体有的则佣钾钉 加在一起在它们的上源孕空气滤清器来过滤进入发动机的空气在节气门的位置 处还按孕检测空(Cleweizhichuhaianyunjiancekong)气量的传感器；在进气总管 和进气支管的对侧按
7、孕排气总管和排气支管佣来排出发动(yonglaipaichufadong) 机燃烧过程中产生的废气；在现代(zai4xian4dai4)的发动机中一般还在此装有 三元催化转换器来检测废气中有害气体的含量来反馈调节进气量和喷油量来保 证排出的废气符合环境法规的要求；还应装有进油管和回油管；由于发动机喷 入气缸的是可燃的混合气因而空气和汽油要在进气管内混合好喷油的方式有两 种一为：单点喷射二为：多论文网点喷射单点喷射喷油器位于进气总管的位置处 然后在分配吊遇进气的支鼓j进入气缸；多点喷射的喷油器则位与各进气的支 管处在进气支管混合后直接进入气缸；在发动的一侧还有进水管和出水管通过 水的流动来犁锤咚
8、僭俗的发动机为发动机提供一个良好赌工作环境；一般在此 处还有检测水温的传感器佣来反馈发动机的工作情况。发动机的外侧装置已基本介绍完了下面来谈谈发动机的内部各零件的装配 关系和它们之间的运转情况。揭下顶干宰先看见的是摇臂和摇臂轴摇臂固定在摇臂轴上可亦做上下的摆 动调节上边的螺母可亦改变摆动的幅度及调节了气门开启的程度的大小来调节 进/排气量的大小。在现代的汽车发动机中大都采佣顶置式气门。气门按凸轮轴 的位置可亦分为凸轮轴下置式凸轮轴中置式凸轮轴上置式；凸轮轴下置式气门 和凸轮轴相距较远因而气门传动的零件较多结构较复杂发动机的高度也有所增 加。凸轮轴中置式凸轮轴位于气缸体的中部由凸轮轴经过挺柱直接
9、驱动摇臂省去 了推杆。凸轮轴上置式凸轮轴的布置位置在气缸盖上凸轮轴上置式有两中结构： 一是凸轮轴直接通过摇臂来驱动气门这样及无挺柱又无推杆往复运动质量大大 减小此结构适应于高速的发动机中。另一种结构为凸轮轴直接驱动气门或带液力 挺柱的气门此种配气机构的往复运动的质量更小特殊适应于高速的发动机中。在 揭下气缸盖将气缸盖反置可亦清楚的看见气门和燃烧室其中气门有一大一小大 的为进气小的则为排气。将拆剩下的发动机反置开始拆卸油底壳油底壳下端有个 放油螺栓在拆发动机之前首先应先将起拧开使内部的机油侄部流出在车辆行驶 一定的路程后也要定期的给发动机更换机油来保障发动机良好赌润滑。拆下油底 壳可亦看见机油滤
10、清器拆下机油滤清器和机油泵然后(ranhou)在拧下曲轴轴承 盖上的螺栓就可亦取下轴承盖其轴承盖和内的轴瓦应做好标记与轴承要一一对 应取下固定在曲轴上活塞的螺栓后就可亦抬下曲轴之后就可亦取下活塞了取下 的活塞也要做好标忌怨其与各缸对应就此一台发动机就拆卸实现了。一、选题的依据及意义：曲轴是内燃机中承受冲击载荷传递动力的关键零件，也是内燃机五大件(机 体、缸盖、曲轴、凸轮轴、连杆)中最难以保证加工质量的零件，发动机曲轴作 为重要运动部件，同时因曲轴工况及其恶劣，因而对曲轴材料、曲轴尺寸精度、 表面粗糙度、热处理和表面强化、动平衡等要求十分严格。其中任何一个环节的 质量对曲轴的寿命和整机的可靠性都
11、有很大的影响。因此世界各国对曲轴的加工 都十分重视，不断地改进曲轴加工工艺，最大可能地提高曲轴寿命。在大批量生 产的条件下,传统工艺已不能满足当前设计和生产需求,在长时间、高速运转下， 曲轴极容易过早出现失效或断裂，严重影响曲轴的寿命和整机可靠性。曲轴的主 要失效形式是轴颈磨损和疲劳断裂，内燃机曲轴部分的结构形状和主要尺寸对内 燃机曲轴的抗弯疲劳强度和扭转刚度有重要影响，因而在内燃机曲轴设计时，必 须对内燃机的结构强度问题予以充分重视。二、国内外研究现状及发展趋势：2.1 国内外曲轴加工技术的现状2.2 国内外曲轴加工技术展望美国，德国，日本等汽车工业发达国家都致力于开发绿色环保、高性能发动
12、55机，目前各个厂家采用发动机增压、扩缸及提高转速来提高功率的方法，使 得曲轴各轴颈要在很高的比压下高速转动，发动机正向增压、增压中冷、大功率、 高可靠性、低排放方向发展。曲轴作为发动机的心脏，正面临着安全性和可靠性 的严峻挑战，传统材料和制造工业已无法满足其功能要求，市场对曲轴材质以及 毛胚加工技术、精度、表面粗糙度、热处理和表面强化、动平衡等都要求都非常 严格。三、本课题研究内容3.1 曲轴结构设计3.1.1 曲轴的材料根据曲轴工作在发动机过程中承受弯曲、扭转、剪切、拉压等交变应力，要 求具有较高的抗拉强度、疲劳强度、表面强度及耐磨性，芯部具有一定的韧性。 即具有很高的疲劳强度、耐磨性和高
13、淬透性，且进行强化处理时变形小，高温下 具有高的蠕变强度。我国球铁曲轴的生产继QT600-2、QT700-2之后，现已能稳定地生产QT800-2、QT9002等几种牌号，目前已能大批量生产QT8006球铁曲轴。但从 整体水平来看，存在生产效率低，工艺装备落后，毛坯机械性能不稳定、精度低、 废品率高等问题。3.1.2 曲轴结构设计曲轴结构设计在过去的几十年中得到了飞速的发展。在曲轴的设计初期一般 是按照已有的经验公式计算或者与已有的曲轴进行类比设计，在进行了初步的设 56计后造出曲轴样品再进行试验，通过实验数据进行适当的改进。曲轴设计发 展到今天已经有了很大的发展。随着内燃机向高可靠性、高紧凑性
14、、高经济性的 不断发展，传统的以经验、试凑、定性为主要设计内容的设计方法已经不能满足 要求，而随着电子计算机技术的不断发展，内燃机及其零部件的设计已经发展到 采用包括有限元法、优化设计、动态设计等现代先进设计技术在内的计算机分析、 预测和模拟阶段。有限元法是最有效的数值计算方法之一，它使人们对零部件关 键参数的理解和设计更进了 一步。（1）在设计内燃机曲轴时，应根据内燃机的工作条件，选择不同的结构设 计方案。内燃机曲轴结构设计方法大致如下：选择确定结构形式：整体锻造曲轴、整体铸造曲轴、组合曲轴。确定润滑油道曲轴主轴颈和曲柄销一般采用压力润滑。润滑油由主油道送到各主轴承，在 经曲轴内润滑油道进去
15、连杆轴承。当主轴承为滚动轴承时，润滑可从假轴承进入 曲轴内腔，再分配到各有关轴承。在决定主轴承和曲柄销上的油孔位置时，主要 考虑应保证供油压力和油孔对曲轴强度的影响程度。确定曲轴平衡块形式平衡块用来平衡曲轴的不平衡惯性力和力矩，减轻主轴承载荷以及减小曲轴 和曲轴箱所受的内力矩。但曲轴配置平衡块后重量增加，将使曲轴系统的扭振效 率有所降低。因此应根据曲轴结构、转速、曲柄排列等因素来配置平衡块和平衡 精度要求。平衡块可与曲轴制成一体，也可与曲轴分开制造后再进行装配。（2）曲轴结构形式的”选择曲轴结构形式与其制造方法有直接关系，在进行曲轴设计时必须同时进行。 曲轴有整体式和组合式曲轴两大类。而摩托车
16、发动机常采用组合式曲轴，这是因 为其加工简单，不需要大规模锻模具设备，它由曲轴左半部、曲轴右半部及曲轴 销组成。通过液压压入的方法将其结合起来。本设计中采用滚动轴承做主轴承。 这是因为使用它具有以下优点： 可以采用隧道式曲轴，保证曲轴箱有较高的强度和刚度；（2）可以减少摩擦损失，提高机械效率，因而使燃料消耗下降；发动机启动较为容易，尤其在气温较低的时候； 采用滚动轴承后，对主轴的润滑较易实现。3.2曲轴工艺分析3.2.1 曲轴的机械加工技术曲轴主轴颈的粗加工、半精加工工艺和精加工工艺，大体分为以下几种：（1）传统的曲轴主轴颈的多刀车削工艺。生产效率和自动化程度相对较低。粗加工设备多采用多刀车床车削曲轴主轴颈，工序的质量稳定性差
