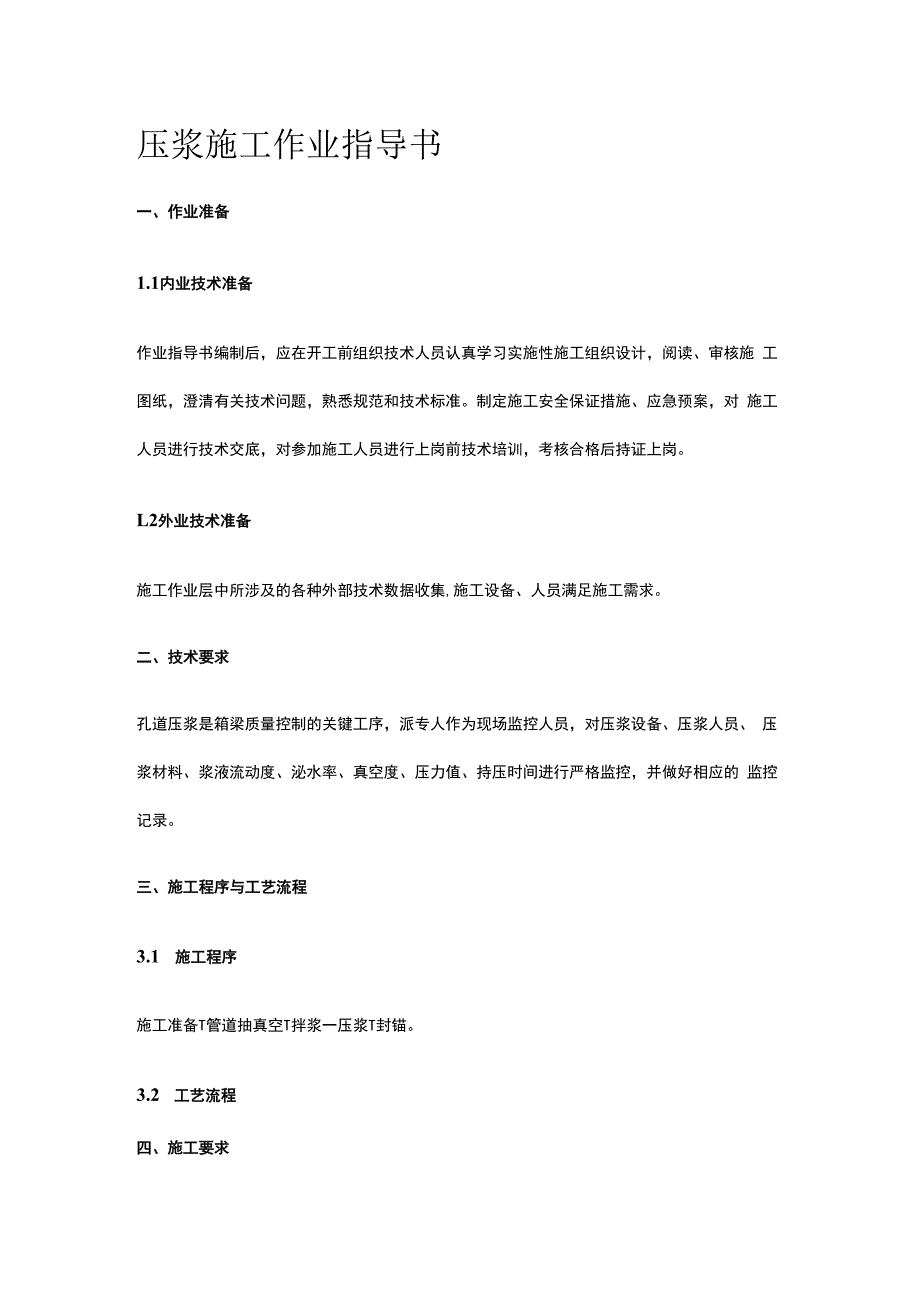

1、压浆施工作业指导书一、作业准备1.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施 工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施、应急预案，对 施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。L2外业技术准备施工作业层中所涉及的各种外部技术数据收集,施工设备、人员满足施工需求。二、技术要求孔道压浆是箱梁质量控制的关键工序，派专人作为现场监控人员，对压浆设备、压浆人员、 压浆材料、浆液流动度、泌水率、真空度、压力值、持压时间进行严格监控，并做好相应的 监控记录。三、施工程序与工艺流程3.1 施工程序施

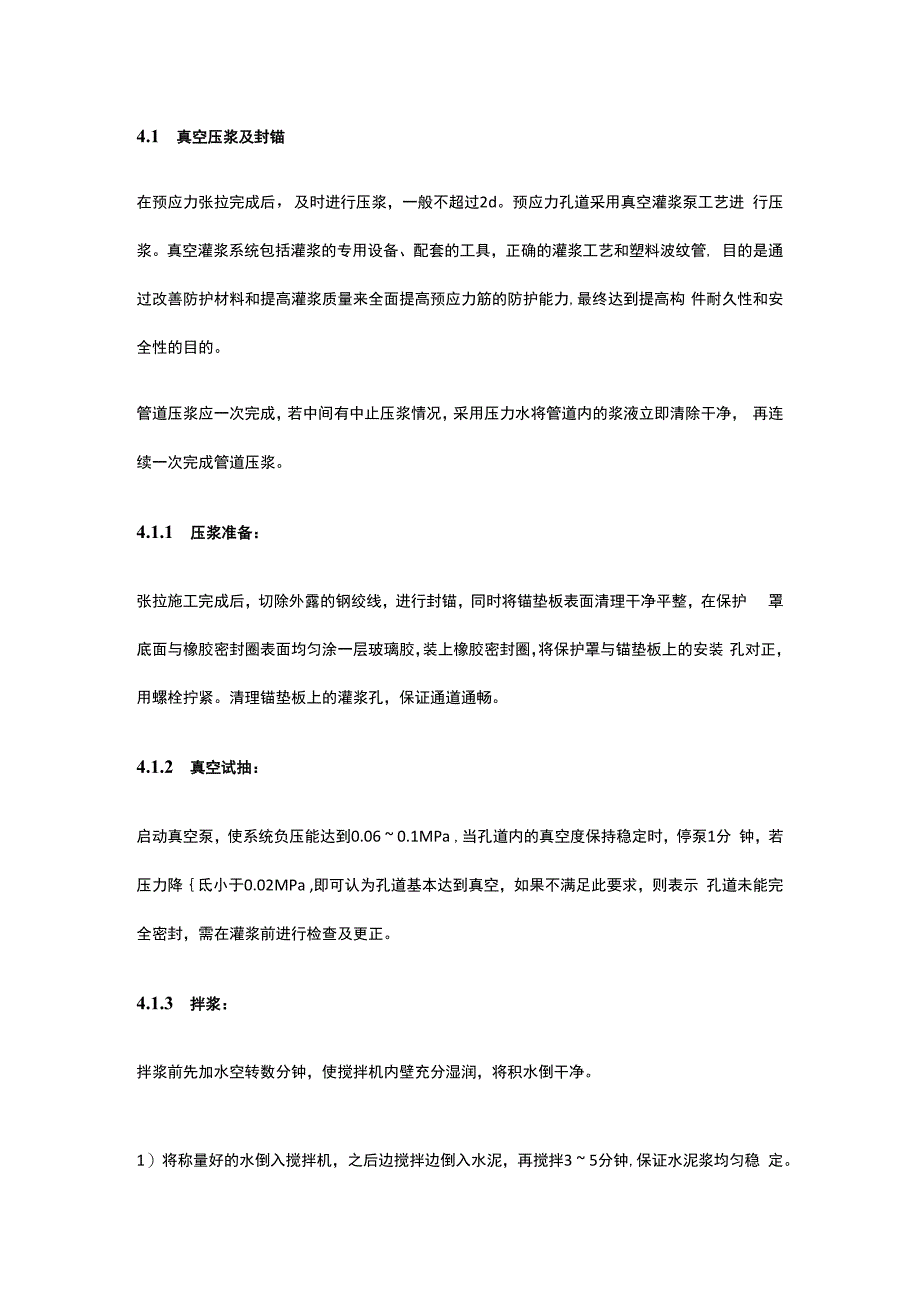

2、工准备T管道抽真空T拌浆一压浆T封锚。3.2 工艺流程四、施工要求4.1 真空压浆及封锚在预应力张拉完成后，及时进行压浆，一般不超过2d。预应力孔道采用真空灌浆泵工艺进 行压浆。真空灌浆系统包括灌浆的专用设备、配套的工具，正确的灌浆工艺和塑料波纹管, 目的是通过改善防护材料和提高灌浆质量来全面提高预应力筋的防护能力,最终达到提高构 件耐久性和安全性的目的。管道压浆应一次完成，若中间有中止压浆情况，采用压力水将管道内的浆液立即清除干净， 再连续一次完成管道压浆。4.1.1 压浆准备：张拉施工完成后，切除外露的钢绞线，进行封锚，同时将锚垫板表面清理干净平整，在保护 罩底面与橡胶密封圈表面均匀涂一层

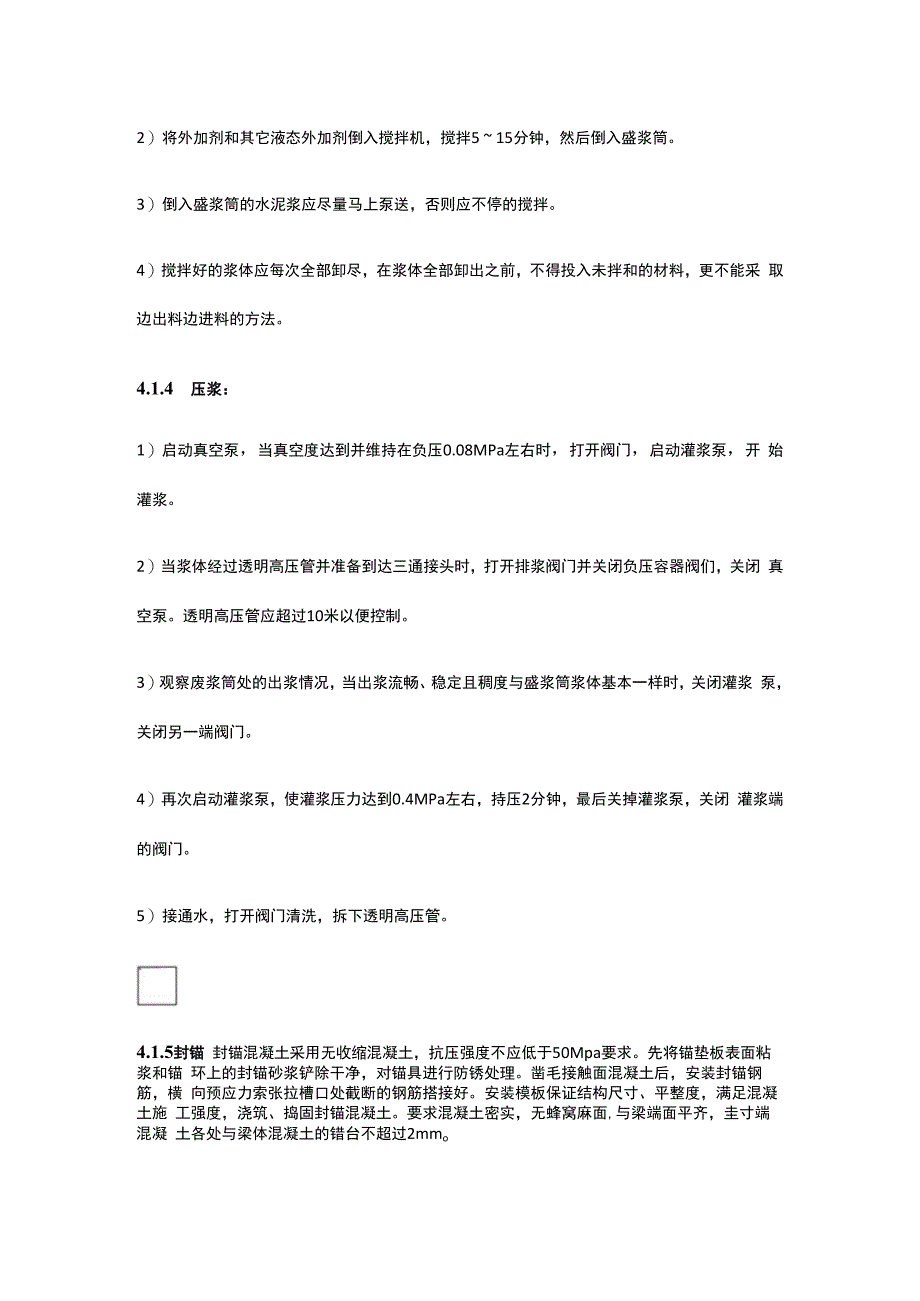

3、玻璃胶，装上橡胶密封圈，将保护罩与锚垫板上的安装 孔对正，用螺栓拧紧。清理锚垫板上的灌浆孔，保证通道通畅。4.1.2 真空试抽：启动真空泵，使系统负压能达到0.06 0.1MPa ,当孔道内的真空度保持稳定时，停泵1分 钟，若压力降氐小于0.02MPa ,即可认为孔道基本达到真空，如果不满足此要求，则表示 孔道未能完全密封，需在灌浆前进行检查及更正。4.1.3 拌浆：拌浆前先加水空转数分钟，使搅拌机内壁充分湿润，将积水倒干净。1）将称量好的水倒入搅拌机，之后边搅拌边倒入水泥，再搅拌3 5分钟,保证水泥浆均匀稳 定。2）将外加剂和其它液态外加剂倒入搅拌机，搅拌5 15分钟，然后倒入盛浆筒。3）倒
4、入盛浆筒的水泥浆应尽量马上泵送，否则应不停的搅拌。4）搅拌好的浆体应每次全部卸尽，在浆体全部卸出之前，不得投入未拌和的材料，更不能采 取边出料边进料的方法。4.1.4 压浆：1）启动真空泵，当真空度达到并维持在负压0.08MPa左右时，打开阀门，启动灌浆泵，开 始灌浆。2）当浆体经过透明高压管并准备到达三通接头时，打开排浆阀门并关闭负压容器阀们，关闭 真空泵。透明高压管应超过10米以便控制。3）观察废浆筒处的出浆情况，当出浆流畅、稳定且稠度与盛浆筒浆体基本一样时，关闭灌浆 泵，关闭另一端阀门。4）再次启动灌浆泵，使灌浆压力达到0.4MPa左右，持压2分钟，最后关掉灌浆泵，关闭 灌浆端的阀门。5）接通水，打开阀门清洗，拆下透明高压管。4.1.5封锚 封锚混凝土采用无收缩混凝土，抗压强度不应低于50Mpa要求。先将锚垫板表面粘浆和锚 环上的封锚砂浆铲除干净，对锚具进行防锈处理。凿毛接触面混凝土后，安装封锚钢筋，横 向预应力索张拉槽口处截断的钢筋搭接好。安装模板保证结构尺寸、平整度，满足混凝土施 工强度，浇筑、捣固封锚混凝土。要求混凝土密实，无蜂窝麻面,与梁端面平齐，圭寸端混凝 土各处与梁体混凝土的错台不超过2mmo
