1、型钢悬挑卸料平台计算书计算依据：1、建筑施工高处作业安全技术规范JGJ80-20162、钢结构设计标准GB50017-2017一、构造参数卸料平台名称卸料平台卸料平台类型类型一：主梁垂直建筑外墙卸料平台支撑方式上拉钢丝绳平台长度A(m)4.2平台宽度B(m)2.5卸料平台与主体结构连接方式地脚螺栓考虑主梁内锚长度是主梁建筑物内锚长度Lm(mm)1200主梁外锚固点到建筑物边缘的距离c (mm)200主梁间距L(m)2.5次梁间距s(m)1次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a*m)4.2外侧钢丝绳上下固定点垂直距离h1(m)3.9内侧钢丝绳离墙水平距离

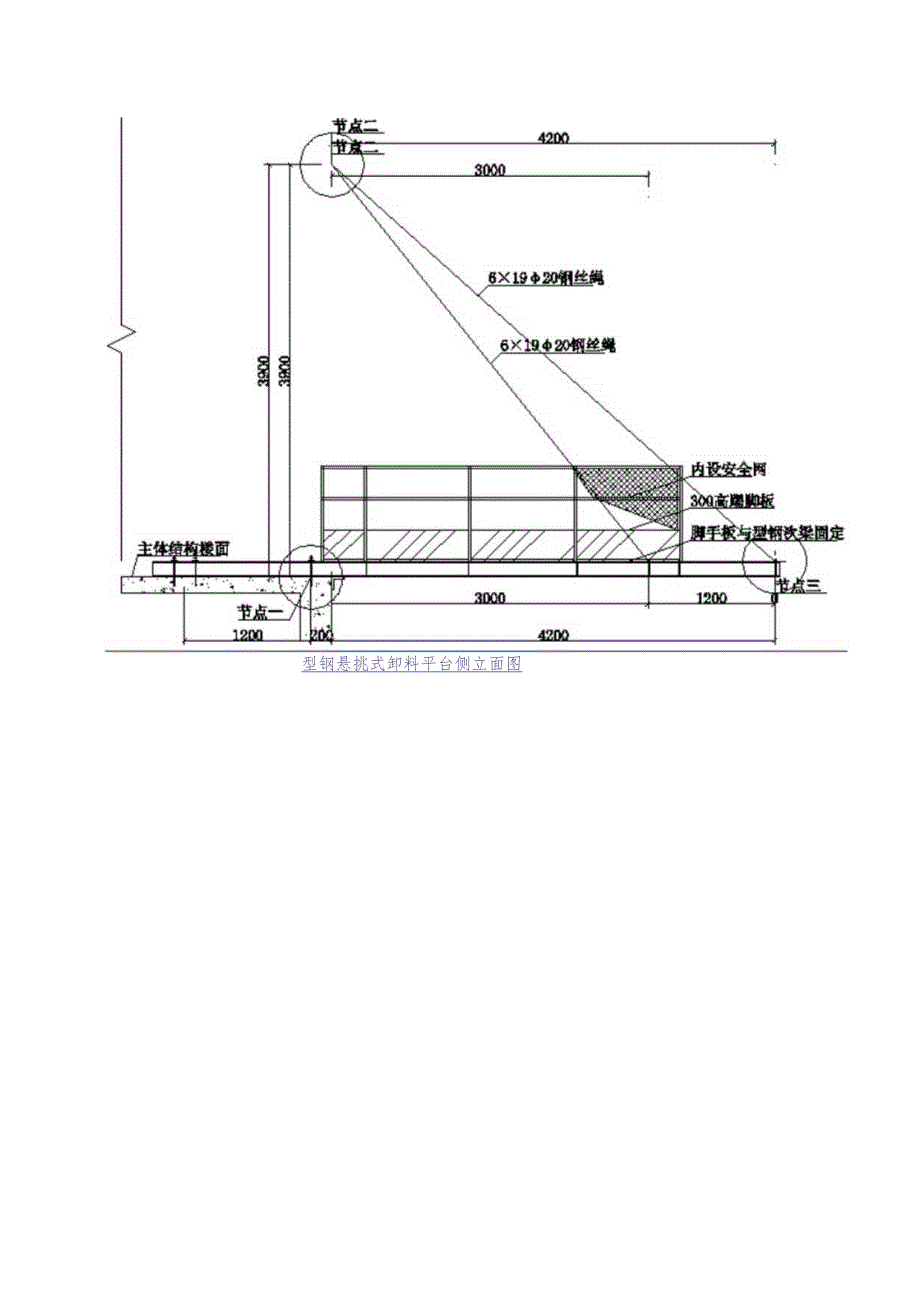

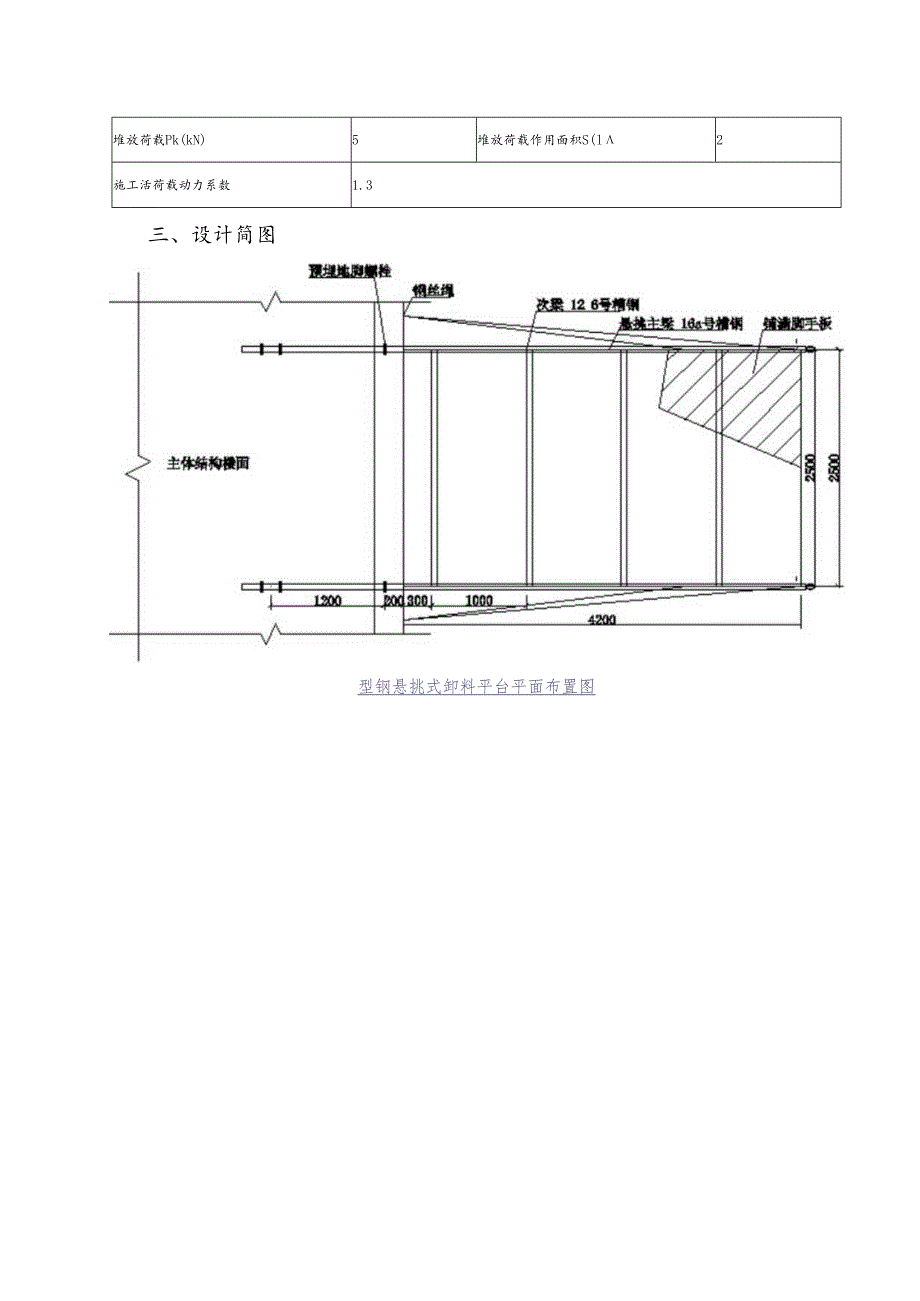

2、a2(m)3内侧钢丝绳上部上下固定点垂直距离h2 (m)3.9外侧钢丝绳上下固定点水平距离s1(m)4.2内侧铜丝绳上下固定点水平距离s2(m)3计算内侧钢丝绳是钢丝绳夹个数4二、荷载参数面板自重Gki(kNm2)0. 39次梁自重Gk2(WVm)0. 124主梁自重Gk3(kNm)0. 172栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重Gk.(kNm)0. 15安全网设置设置密目安全网安全网自重Gk5(kNm)0.01施工活荷载Qu(kNm2)2堆放荷载Pk(kN)5堆放荷载作用面积S(l2施工活荷载动力系数1.3三、设计简图型钢悬挑式卸料平台平面布置图型钢悬挑式卸料平台侧立面图节
3、点详图一地脚螺桂详图节点一四、面板验算面板类型冲压钢脚手板面板厚度t(mm)15截面抵抗矩W(Cm3)37.5抗弯强度设计值f (N)205面板受力简图如下:7.6O8kNm7.6O8kNm7.608kNmIl计算简图取单位宽度Im进行验算q=1.2Gkll+1.4 (1. 3Qkl+PkS) X l=1.20. 391+1.4 (1. 3 2+5/2) 1=7. 608kNmq 伸=L 2Gkl 1=1. 20. 39 1=0. 468kNmq =1.4 (1. 3Qkl+PkS) 1=1. 4 (1. 32+5/2) X 1=7. 14kNm抗弯验算：M=0.1XqllXs2+0.117X
4、qiXs2=0.1X0. 468l2+0. 117X7. 14 l2=0. 882kN m O =NLxW=O. 882 107(37. 5 103) =23. 525Nmm2 f=205Nmm2 面板强度满足要求！五、次梁验算次梁类型槽钢次梁型钢型号12. 6号槽钢截面惯性矩IX(Cm4)391.47截面抵抗矩WX(CmB62. 14抗弯强度设计值f(N2)205弹性模量E(Nmm)206000次梁内力按以两侧主梁为支承点的简支梁计算：承载能力极限状态：q1=(1.2Gk+1.4l. 3Qkl) s+l. 2Gk2=(l. 20. 39+1.4l. 32) 1+1. 20. 1237=4.
5、256kNmP尸1.4 XPk=L 4X5=7kN正常使用极限状态：q2=(Gk+Qk) s+Gk2=(0. 39+2) X1+0.1237=2. 514kNmP2-Pk-5kN1、抗弯强度TkN25计算简图lLx=q1 (L128-m72)+p1 L14=4. 256 (2. 528-022)+7 X 2. 5/4=7. 7kN. m。=Mwx ( Y xW)=7. 7 107(1. 05X62. 14 IO3)=118. 018Nmm2 f=205Nmm2 次梁强度满足要求！2、挠度验算SkN2.51，Wm25计算简图V ma=q2L17(384EIx) (5-24(mL1)2)+p2L1
6、7(48EIx)=2. 51425007(384X206000391. 47 10,) X (5-24 (0/2. 5) 2)+5 X 25007(48 X 206000 391.4710)=1. 587mm V =L1250=2500250=10mm次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1B2=4. 256 2. 5/2=5. 321kN正常使用极限状态：R2=q2B2=2. 5142. 5/2=3. 142kN六、主梁验算主梁类型槽钢主梁型钢型号16a号槽钢截面面积A(Cm2)21.95截面回转半径ix(cm)6. 28截面惯性矩Ix(cm4)866.2截面抵抗矩Wx
7、 (cm3)108.3抗弯强度设计值f(Nmm2)205弹性模量E(Nmm2)206000根据建筑施工高处作业安全技术规范(JGJ80-2016),主梁内力按照外侧钢丝 绳吊点和建筑物上支承点为支座的悬臂简支梁计算(不考虑内侧钢丝绳支点作 用)：承载能力极限状态：q1=l. 2 (Gk3+Gt4Gk5)=l. 2 (0. 172+0. 150+0. 010)=0. 399kNmp,=1.4Pk2=1.452=3. 5kNR1=5. 321kN正常使用极限状态：q2=Gk3+Gk4+Gk5=0. 1720. 150+0. 010=0. 332kNmp2=Pk2=2. 5kNR2=3. 142kN
8、1、强度验算计算简图弯矩图(kNm)7.3629.7753.9444.956-5,276-10.597-13.655-13.8559.296剪力图(kN)R 外=7. 362kNNLx=Il. 443kN mN=R tan Q =R (h1s1)=7. 362/(3. 900/4. 200)=7. 929kN。=Mv( xW) +NA=11. 443 107(1.05 108. 300 X IO3)+7. 929 IO3/(21. 95 IO2)=104. 241Nmm2f=205. 000Nmm2主梁强度满足要求!2、挠度验算1.571kN3142kNkN3.142kN1.571kNIlo.
9、料 WmUuuunhwuuiikuuuiui0.332WmII44001200计算简图-5.739变形图(mm)max=5. 739mm v = (al+c)250. 00=(4200. 00+200)/250. 00=17. 600mm 主梁挠度满足要求！3、支座反力计算7.3627 ft714,3423.944495615,276_-10.597Lul M-13.655 -13.855剪力图(kN)设计值：R外=7.362kN684 Vn-I2-8112.479 I6.2165.818点刀329 不/衣-3.229b.495663713m-8.5398706剪力图(kN)标准值：R=4.
10、68IkN如果外侧钢丝绳出现断裂，要求内侧钢丝绳能独立承担支撑作用，由于平台的受力情况发生了改变，故应重新建立计算模型计算：1、强度验算2.66kN5.321kN3.532IkN2.66kN0.399kNm |IIkfm0.399kNmUUUUUlIuuuuuIuuuuuuuuuuuuuumuuuu1 飞计算简图弯矩图（kNm）8.0627.782 5.1472 竺12,1424.6i397/6758U5-9.818-10.017剪力图(kN)Rrt=11.201kNMmaX=6. 308kN mN=R tan =R (h2s2)=ll. 201/(3. 900/3. 000)=8. 616k
11、N。=Mwx( Y xWx)+NA=6. 308 107(1.05 108. 300 103)+8. 616 107(21. 95IO2) =59. 394Nmm2f=205. 000Nmm2主梁强度满足要求！2、挠度验算1.571kN3142lcN2.f3.142kN1.571kN0.332Wm0.3RkrIm0.332kNmUUUUUlHlUUUi11)muuuuuuummmu1200 I3200I 1200计算简图2. ISl变形图(mm)V ma=2. 151mm V =2 (A-)/250. 00=2(4200. 00-3000. 00)/250. 00=9. 600mm 主梁挠度满
12、足要求！3、支座反力计算8.0627.7822.4612.142 |_5.1474.669O1Uri-3.019,2 E -3.139-1.3 -1.437京6758-U5-9.818-10.017剪力图(kN)Rrt=11.201kN3.3092.91lF21T%9-10-1.119Er4261U5.0874.8556164633剪力图(kN)标准值:R,rt=7. 057kN七、钢丝绳验算钢丝绳型号6X19钢丝绳直径20钢丝绳的钢丝破断拉力Fg(kN)221.5抗拉强度为(N)1400不均匀系数0. 82安全系数K10素U.变环州火注：绳一间距A为6(-7d, d为钢丝绳口仔钢丝绳绳卡作法花篮螺栓花篮螺栓外侧钢丝绳与主梁夹角 =arctan(h1s1)=42. 879sin=sin42. 879 =0. 68内侧钢丝绳与主梁夹角B =arctan(h2s2)=52. 431sin=sin52. 431 =0. 793标准值：T,=MaxR*sin ,R,lsin =Max4. 681/0. 680,7. 057/0. 793 =8. 903kN设计值：T=MaXR 外/sin Q , R 1sin =Max7. 362/0
