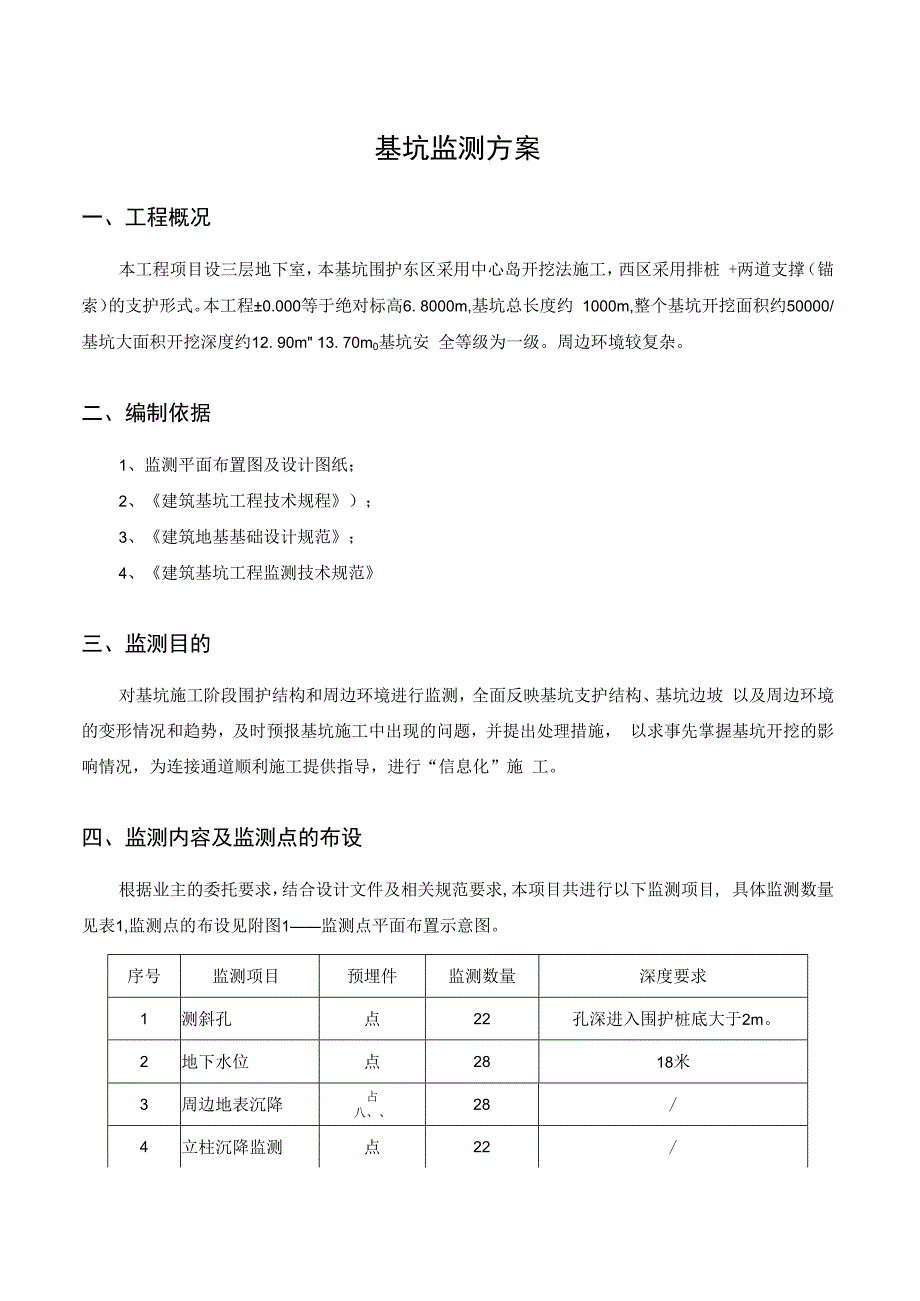

1、基坑监测方案一、工程概况本工程项目设三层地下室，本基坑围护东区采用中心岛开挖法施工，西区采用排桩 +两道支撑（锚索）的支护形式。本工程0.000等于绝对标高6. 8000m,基坑总长度约 1000m,整个基坑开挖面积约50000/基坑大面积开挖深度约12. 90m 13. 70m0基坑安 全等级为一级。周边环境较复杂。二、编制依据1、监测平面布置图及设计图纸；2、建筑基坑工程技术规程）；3、建筑地基基础设计规范；4、建筑基坑工程监测技术规范三、监测目的对基坑施工阶段围护结构和周边环境进行监测，全面反映基坑支护结构、基坑边坡 以及周边环境的变形情况和趋势，及时预报基坑施工中出现的问题，并提出处理

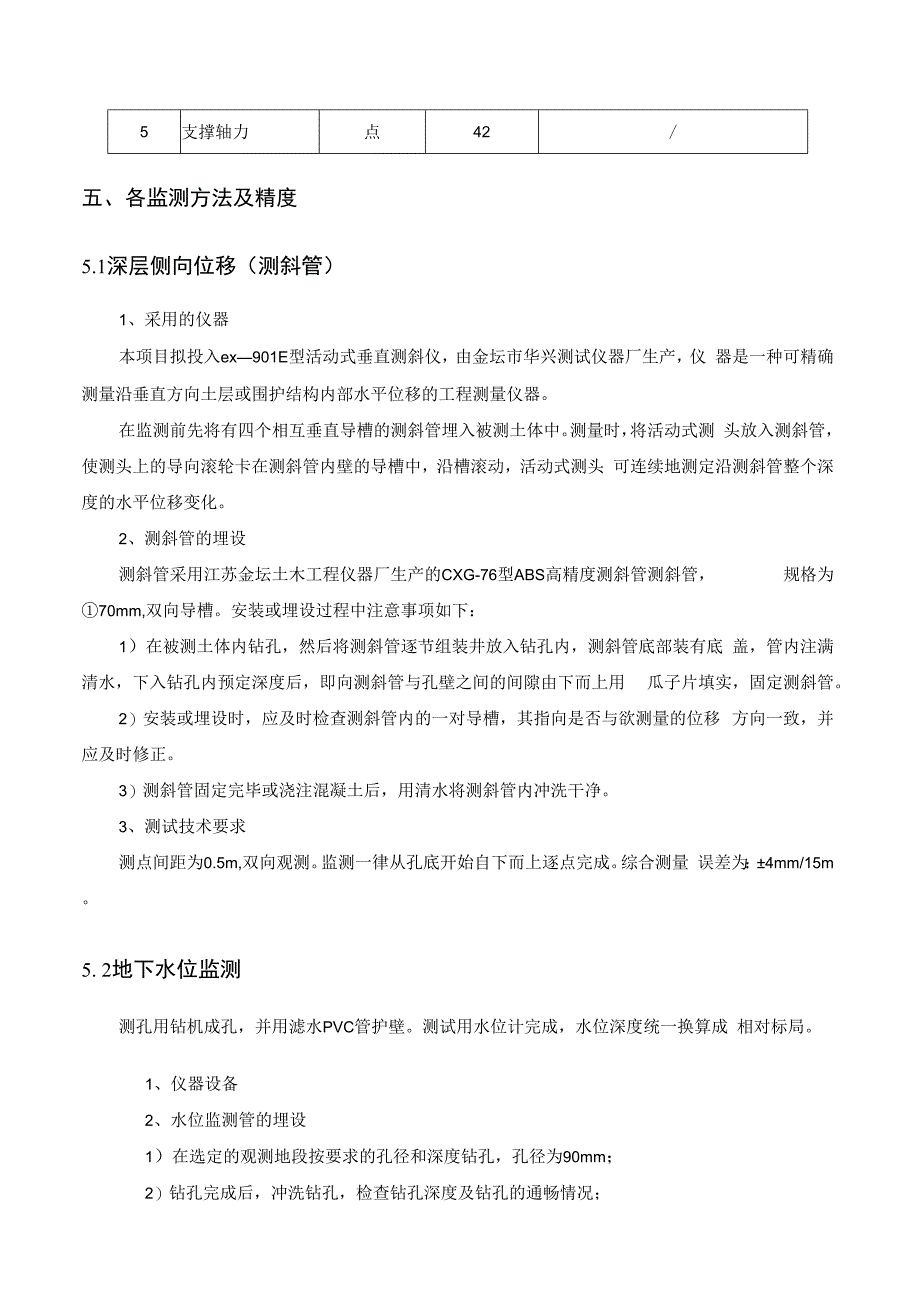

2、措施， 以求事先掌握基坑开挖的影响情况，为连接通道顺利施工提供指导，进行“信息化”施 工。四、监测内容及监测点的布设根据业主的委托要求，结合设计文件及相关规范要求,本项目共进行以下监测项目, 具体监测数量见表1,监测点的布设见附图1监测点平面布置示意图。序号监测项目预埋件监测数量深度要求1测斜孔点22孔深进入围护桩底大于2m。2地下水位点2818米3周边地表沉降占八、28/4立柱沉降监测点22/5支撑轴力点42/五、各监测方法及精度5.1深层侧向位移（测斜管）1、采用的仪器本项目拟投入ex901E型活动式垂直测斜仪，由金坛市华兴测试仪器厂生产，仪 器是一种可精确测量沿垂直方向土层或围护结构内部
3、水平位移的工程测量仪器。在监测前先将有四个相互垂直导槽的测斜管埋入被测土体中。测量时，将活动式测 头放入测斜管，使测头上的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动，活动式测头 可连续地测定沿测斜管整个深度的水平位移变化。2、测斜管的埋设测斜管采用江苏金坛土木工程仪器厂生产的CXG-76型ABS高精度测斜管测斜管， 规格为70mm,双向导槽。安装或埋设过程中注意事项如下：1）在被测土体内钻孔，然后将测斜管逐节组装井放入钻孔内，测斜管底部装有底 盖，管内注满清水，下入钻孔内预定深度后，即向测斜管与孔壁之间的间隙由下而上用 瓜子片填实，固定测斜管。2）安装或埋设时，应及时检查测斜管内的一对导槽，其指

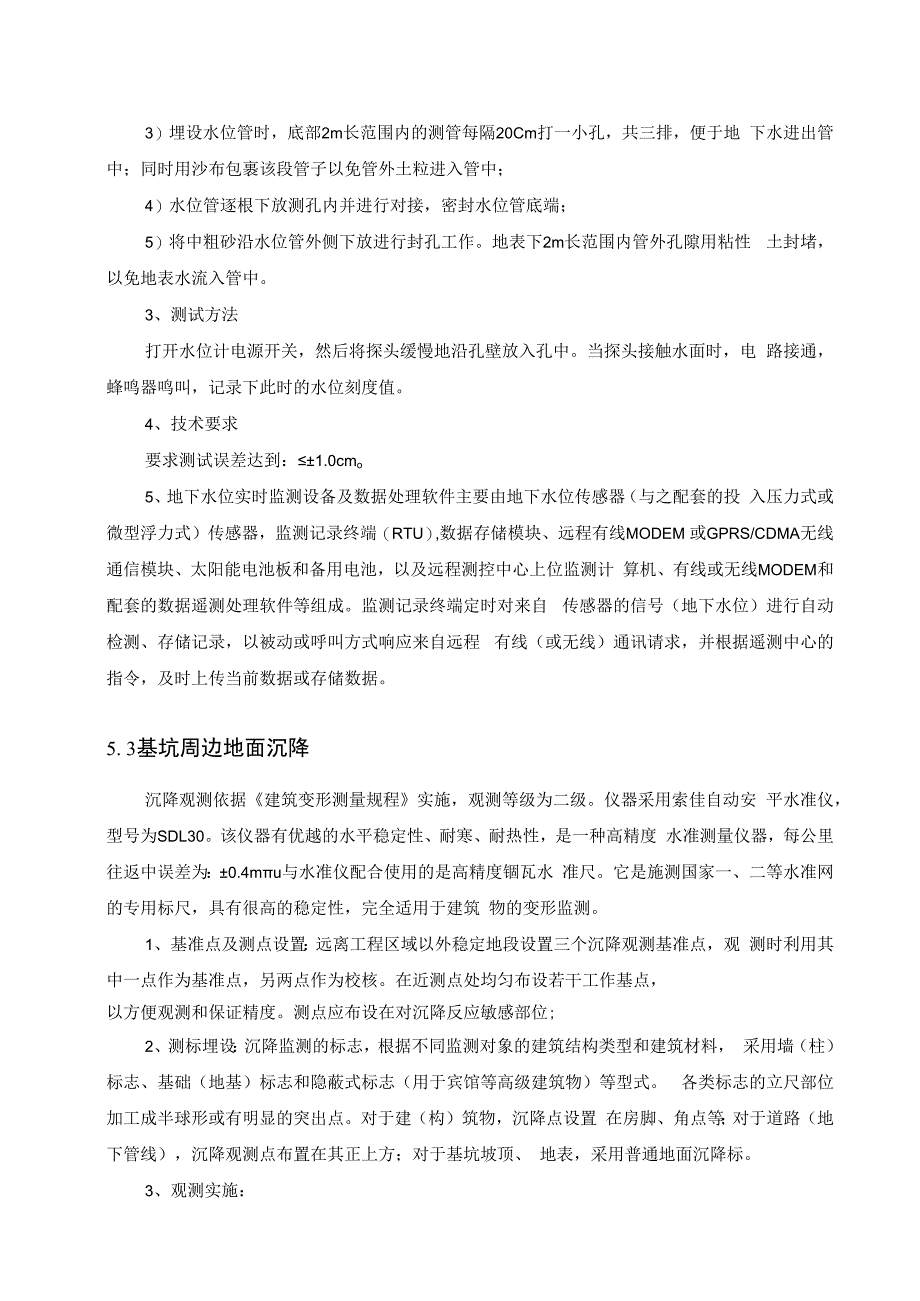

4、向是否与欲测量的位移 方向一致，并应及时修正。3）测斜管固定完毕或浇注混凝土后，用清水将测斜管内冲洗干净。3、测试技术要求测点间距为0.5m,双向观测。监测一律从孔底开始自下而上逐点完成。综合测量 误差为：4mm/15m。5. 2地下水位监测测孔用钻机成孔，并用滤水PVC管护壁。测试用水位计完成，水位深度统一换算成 相对标局。1、仪器设备2、水位监测管的埋设1）在选定的观测地段按要求的孔径和深度钻孔，孔径为90mm；2）钻孔完成后，冲洗钻孔，检查钻孔深度及钻孔的通畅情况；3）埋设水位管时，底部2m长范围内的测管每隔20Cm打一小孔，共三排，便于地 下水进出管中；同时用沙布包裹该段管子以免管外土
5、粒进入管中；4）水位管逐根下放测孔内并进行对接，密封水位管底端；5）将中粗砂沿水位管外侧下放进行封孔工作。地表下2m长范围内管外孔隙用粘性 土封堵，以免地表水流入管中。3、测试方法打开水位计电源开关，然后将探头缓慢地沿孔壁放入孔中。当探头接触水面时，电 路接通，蜂鸣器鸣叫，记录下此时的水位刻度值。4、技术要求要求测试误差达到：1.0cmo5、地下水位实时监测设备及数据处理软件主要由地下水位传感器（与之配套的投 入压力式或微型浮力式）传感器，监测记录终端（RTU）,数据存储模块、远程有线MODEM 或GPRS/CDMA无线通信模块、太阳能电池板和备用电池，以及远程测控中心上位监测计 算机、有线或
6、无线MODEM和配套的数据遥测处理软件等组成。监测记录终端定时对来自 传感器的信号（地下水位）进行自动检测、存储记录，以被动或呼叫方式响应来自远程 有线（或无线）通讯请求，并根据遥测中心的指令，及时上传当前数据或存储数据。5. 3基坑周边地面沉降沉降观测依据建筑变形测量规程实施，观测等级为二级。仪器采用索佳自动安 平水准仪，型号为SDL30。该仪器有优越的水平稳定性、耐寒、耐热性，是一种高精度 水准测量仪器，每公里往返中误差为：0.4mu与水准仪配合使用的是高精度锢瓦水 准尺。它是施测国家一、二等水准网的专用标尺，具有很高的稳定性，完全适用于建筑 物的变形监测。1、基准点及测点设置：远离工程区
7、域以外稳定地段设置三个沉降观测基准点，观 测时利用其中一点作为基准点，另两点作为校核。在近测点处均匀布设若干工作基点，以方便观测和保证精度。测点应布设在对沉降反应敏感部位;2、测标埋设：沉降监测的标志，根据不同监测对象的建筑结构类型和建筑材料， 采用墙（柱）标志、基础（地基）标志和隐蔽式标志（用于宾馆等高级建筑物）等型式。 各类标志的立尺部位加工成半球形或有明显的突出点。对于建（构）筑物，沉降点设置 在房脚、角点等；对于道路（地下管线），沉降观测点布置在其正上方；对于基坑坡顶、 地表，采用普通地面沉降标。3、观测实施：1）沉降观测点的观测，每次均由工作基点出发，尽可能一站直接观测，以减少转 站
8、误差。在第一次观测时，应对仪器架站处、水准尺立尺处做以标记，在以后观测时严 格做到一致，以减少水准仪i角等引起的固定误差；2）工作基点的校测：每次沉降观测前，应对工作基点进行校测，校测工作基点由 基准点出发作往返测，检测已测测段高差之差不得大于0.4、方ran,n为测站数。同样要 在每次观测中做到架站处立尺处一致。如果发现某个工作基点高程异常，则需对该工作 基点进行高程改正；4、观测精度：沉降观测基准点的观测按二等水准测量执行，采用闭合水准路线， 闭合差限差为0. 30、GIran （n为测站数）。5. 4周边管线垂直位移监测地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻
9、地下管线 造成一定影响，甚至使管线产生位移。对相邻地下管线变形进行监测，及时采取有效措施保 证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。地下管线变形监测点的埋设主要有4种方法，工程中按实际条件选择a.抱箍式：由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整体，测杆伸 直至地面。适用于可进行开挖且开挖至管线底部的情况。b.直接式：用敞开式开挖和钻孔方式挖至管线顶表面，在管线上直接设置测点。C.套筒式：采用一硬塑料管或金属管打设或埋设于所测管线顶面和地表之间，量测时， 将测杆放入埋管，再将标尺搁置在测杆顶端，进行沉降量测。d.模拟式：选取代表性管线，在其邻近打孔，孔深
10、至管底标高，底部放入钢板，然后放 入钢筋作为测杆。适用于地下管线排列密集且管底标高相差不大，或因种种原因无法开挖的 情况，精度较低。地下管线监测点的布置应符合下列要求：应根据管线年份、类型、材料、尺寸及现状等情况，确定监测点设置；监测点宜布置在管线的节点、转角点和变形曲率较大的部位，监测点平面间距宜为15 25m,并宜延伸至基坑以外20m；上水、煤气、等压力管线宜设置直接监测点。直接监测点应设置在管线上，也可以利 用阀门开关、抽气孔以及检查井等管线设备作为监测点；在无法埋设直接监测点的部位，可利用埋设套管法设置监测点，也可采用模拟式 测点将监测点设置在靠近管线埋深部位的土体中。5. 5支撑轴力
11、监测1、采用仪器及工作原理埋设仪器为钢弦式钢筋计，观测仪器采用609A型频率计。测试原理：当钢弦式测力仪器受力后，同时引发仪器内的钢弦松紧程度变化。测读 仪通过测读钢弦振动频率的变化来反映钢弦的松紧程度。当钢弦受力拉伸以后，频率就 越高；反之就越低。通过事先的标定系数来计算测点处的应力。2、钢筋计的埋设1）支撑梁扎好钢筋笼后，在设计要求的位置处上、下对称各截去一段约50Crn长的 钢筋，然后在截去钢筋的位置上将钢筋计焊接上，焊接长度要满足规范要求；也可在设 计要求的位置采用绑扎法将钢筋计固定，绑扎长度要满足规范要求；2）钢筋计电缆线用细塑料管保护，并固定在钢筋笼上，然后将各线头引出置于施工 不
12、易碰撞处；3、现场测试与资料整理以土方开挖前一天的稳定读数值作为初始值。5. 6各监测项目测试精度各监测项目测试精度如下表所示：表2监测项目测试精度一览表序号深层侧向位移地下水位基坑周边沉降观测支撑轴力监测检测已测高差往返或闭合路 线测试精度+2. Omni+1. Ocm0. 4、G mm0. 30、G nun5kN注：各监测点测试精度均是测试中误差5. 7监测报警值报警值的确定根据建筑基坑工程监测技术规范对于一级基坑各测项报警值的规定以及施工图 设计文件中给定的报警值，结合杭州地区基坑工程经验，本工程主体结构基坑各监测项 目的控制值。序号监测内容预警值 （mm）报警值变化速率累计控制值1测斜
13、孔35 3mm24h50mm2地下水位700500mm24hIOOOmm3周边地表沉降143mm24h20mm4立柱沉降监测172mm24h25mm5支撑轴力工支撑承载 力控制值 70%第一道 6000KN；第二道 8000KN；斜撑第一道2500KN；第二道4000KN备注：1、以上建（构）筑物、管线为建议报警值，具体报警值由相关单位确定,我方严格执行。2、建筑物差异沉降需小于O. 002L （L为相邻柱、点间中心距）。3、根据设计要求预警值按设计控制值的70%考虑。报警上报处理L当监测资料接近报警值时，监测人员需给予重视，留意该监测项目（点）的变 形发展情况；2 .当监测数据达到报警值时，
14、应在监测日报表上加盖报警章；3 .当监测数据达到报警值时，应及时将数据情况回馈给业主、第三方监测、监理和施工单位；4 .及时上传数据到远程监控系统，通知监控中心工作人员对报警情况予以注意;5 .由监理组织召开监测报警分析会，对报警值进行分析，根据分析的结构采取相应的措施6 .根据现场情况和技术管理人员的要求，及时调整监测频率。7 .7监测频率根据一级基坑监测时间间隔要求，监测工作自始至终要与施工的进度相结合，监测频率应满足施工工况的要求，监测频率详见下表，其它项目参照执行。施工工况监测频率监测专案施工前至少测3次初值周边环境围护施工1 次/3d管线、建筑物基坑开挖 (m)开挖深度 (m)监测频
15、率全部项目51 次/Id5101 次/Id102 次/Id底板浇筑后时间 (d)时间(d)监测频率72 次/Id7301 次/3d301次7d结构封顶停测监测频率设置说明监测工作布置的基本原则是在确保基坑安全的前提下，本着“经济、合理、可靠” 的原则下安排监测进程，尽可能建立起一个完整的监测预警系统。(1)在开挖施工前精确测定管线初始值。(2)在基坑开挖过程中，由于土体应力场的变化，围护墙深部将向坑内位移，势必引 起周边地表、地下管线的沉降，尤其是当基坑开挖至坑底垫层浇注前这一时间段内，整个 围护体处于最不利受力状态，变形速率也会增大。特殊情况如监测数据有异常或突变，变 化速率偏大等，适当加密监测频率，直至跟踪监测。(3)在地下结构施工阶段，各
