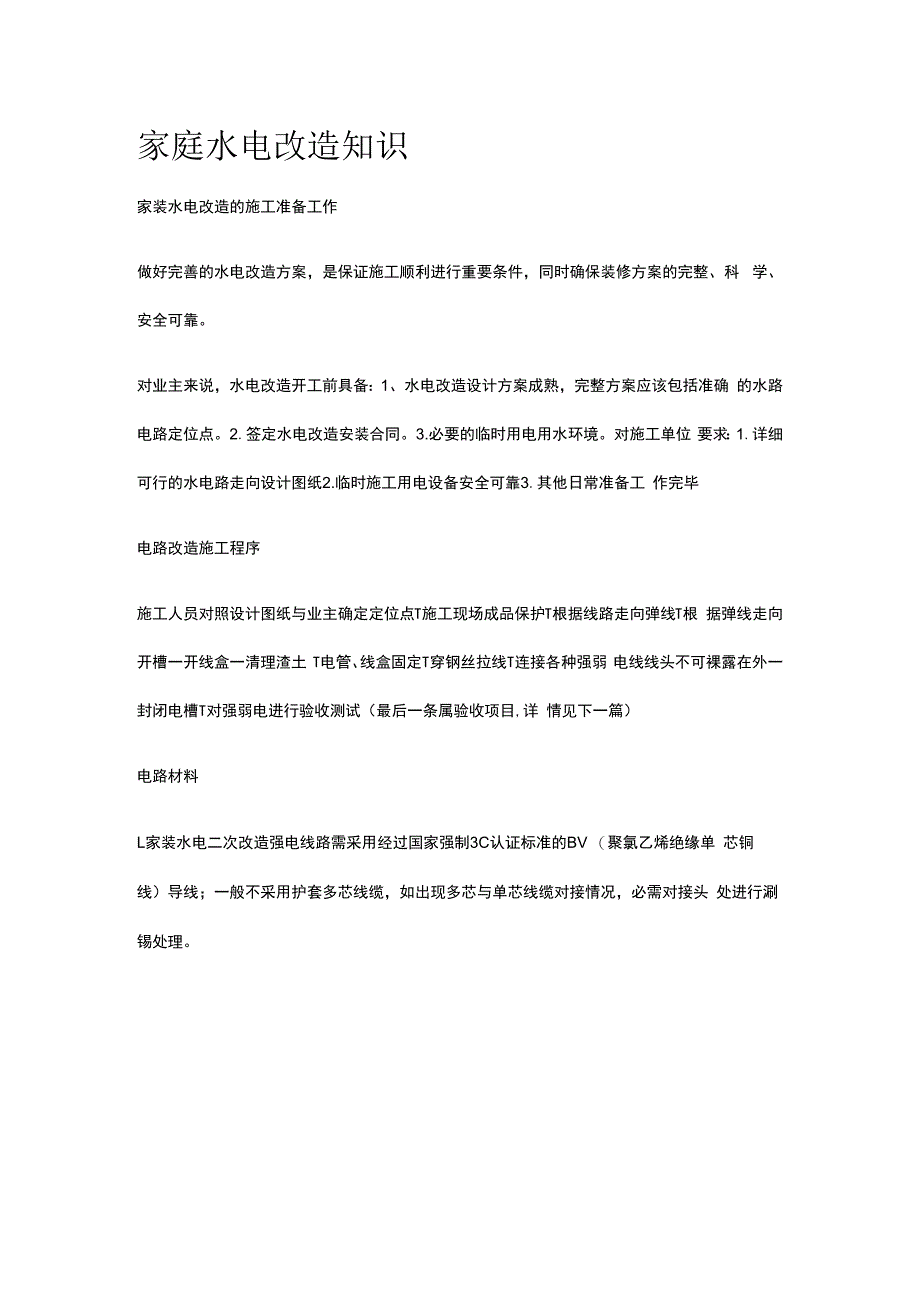

1、家庭水电改造知识家装水电改造的施工准备工作做好完善的水电改造方案，是保证施工顺利进行重要条件，同时确保装修方案的完整、科 学、安全可靠。对业主来说，水电改造开工前具备：1、水电改造设计方案成熟，完整方案应该包括准确 的水路电路定位点。2.签定水电改造安装合同。3.必要的临时用电用水环境。对施工单位 要求：1.详细可行的水电路走向设计图纸2.临时施工用电设备安全可靠3.其他日常准备工 作完毕电路改造施工程序施工人员对照设计图纸与业主确定定位点T施工现场成品保护T根据线路走向弹线T根 据弹线走向开槽一开线盒一清理渣土 T电管、线盒固定T穿钢丝拉线T连接各种强弱 电线线头不可裸露在外一封闭电槽T对强

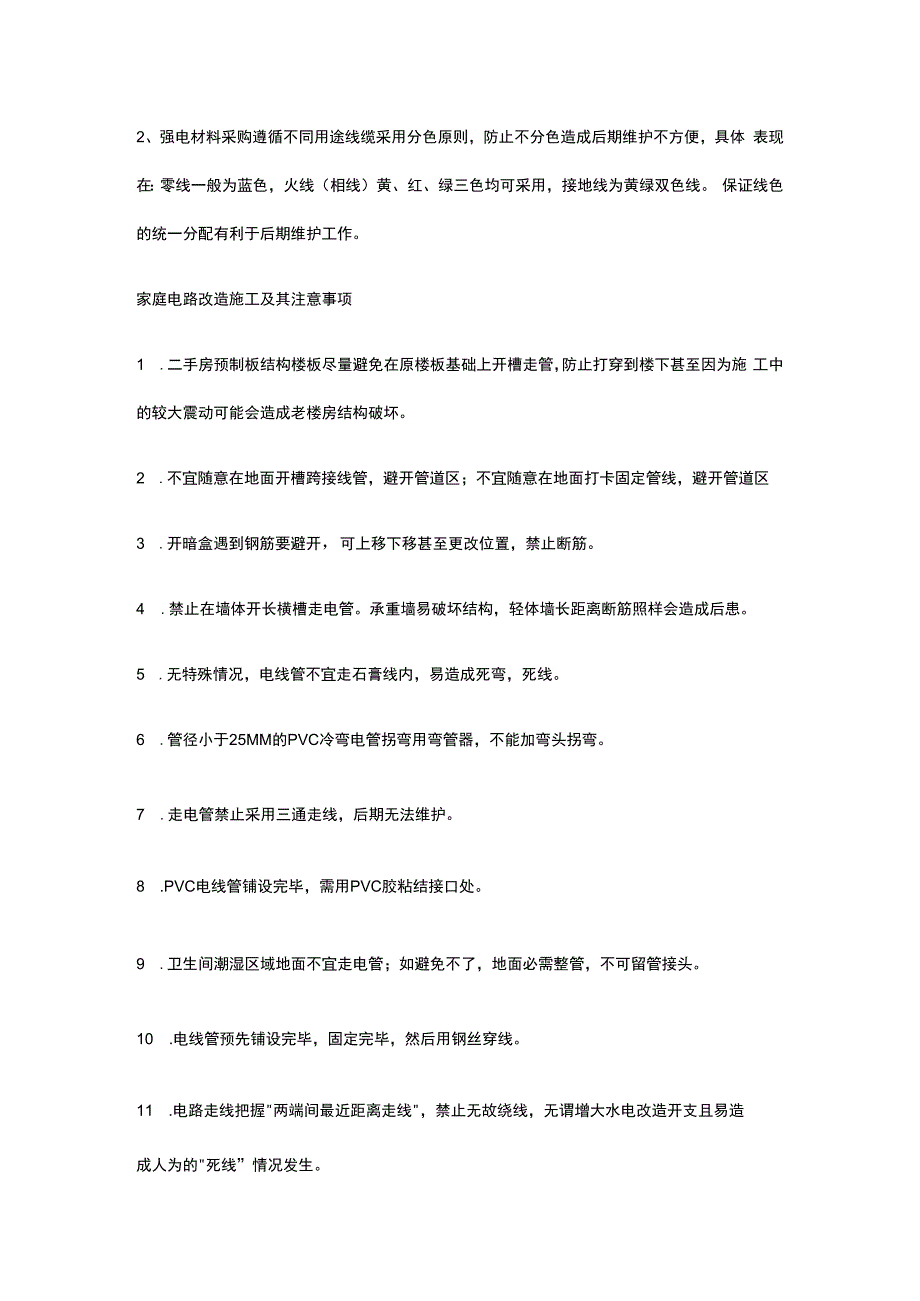

2、弱电进行验收测试（最后一条属验收项目,详 情见下一篇）电路材料L家装水电二次改造强电线路需采用经过国家强制3C认证标准的BV （聚氯乙烯绝缘单 芯铜线）导线；一般不采用护套多芯线缆，如出现多芯与单芯线缆对接情况，必需对接头 处进行涮锡处理。2、强电材料采购遵循不同用途线缆采用分色原则，防止不分色造成后期维护不方便，具体 表现在：零线一般为蓝色，火线（相线）黄、红、绿三色均可采用，接地线为黄绿双色线。 保证线色的统一分配有利于后期维护工作。家庭电路改造施工及其注意事项1 .二手房预制板结构楼板尽量避免在原楼板基础上开槽走管，防止打穿到楼下甚至因为施 工中的较大震动可能会造成老楼房结构破坏。2 .
3、不宜随意在地面开槽跨接线管，避开管道区；不宜随意在地面打卡固定管线，避开管道区3 .开暗盒遇到钢筋要避开，可上移下移甚至更改位置，禁止断筋。4 .禁止在墙体开长横槽走电管。承重墙易破坏结构，轻体墙长距离断筋照样会造成后患。5 .无特殊情况，电线管不宜走石膏线内，易造成死弯，死线。6 .管径小于25MM的PVC冷弯电管拐弯用弯管器，不能加弯头拐弯。7 .走电管禁止采用三通走线，后期无法维护。8 .PVC电线管铺设完毕，需用PVC胶粘结接口处。9 .卫生间潮湿区域地面不宜走电管；如避免不了，地面必需整管，不可留管接头。10 .电线管预先铺设完毕，固定完毕，然后用钢丝穿线。11 .电路走线把握两端间

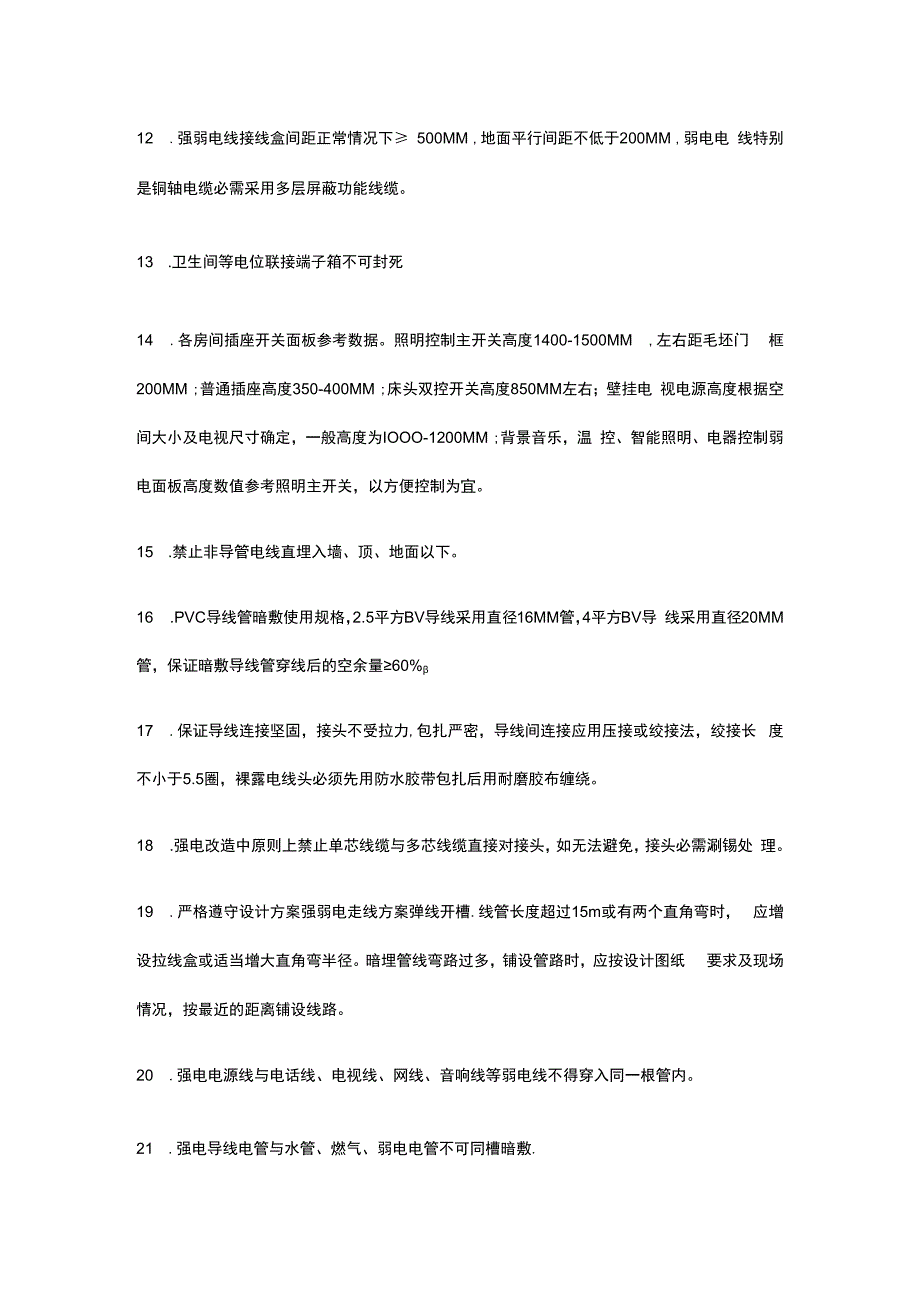

4、最近距离走线，禁止无故绕线，无谓增大水电改造开支且易造成人为的死线”情况发生。12 .强弱电线接线盒间距正常情况下 500MM ,地面平行间距不低于200MM ,弱电电 线特别是铜轴电缆必需采用多层屏蔽功能线缆。13 .卫生间等电位联接端子箱不可封死14 .各房间插座开关面板参考数据。照明控制主开关高度1400-1500MM ,左右距毛坯门 框200MM ;普通插座高度350-400MM ;床头双控开关高度850MM左右；壁挂电 视电源高度根据空间大小及电视尺寸确定，一般高度为IOOO-1200MM ;背景音乐，温 控、智能照明、电器控制弱电面板高度数值参考照明主开关，以方便控制为宜。15 .
5、禁止非导管电线直埋入墙、顶、地面以下。16 .PVC导线管暗敷使用规格，2.5平方BV导线采用直径16MM管，4平方BV导 线采用直径20MM管，保证暗敷导线管穿线后的空余量60%17 .保证导线连接坚固，接头不受拉力,包扎严密，导线间连接应用压接或绞接法，绞接长 度不小于5.5圈，裸露电线头必须先用防水胶带包扎后用耐磨胶布缠绕。18 .强电改造中原则上禁止单芯线缆与多芯线缆直接对接头，如无法避免，接头必需涮锡处 理。19 .严格遵守设计方案强弱电走线方案弹线开槽.线管长度超过15m或有两个直角弯时， 应增设拉线盒或适当增大直角弯半径。暗埋管线弯路过多，铺设管路时，应按设计图纸 要求及现场情况
6、，按最近的距离铺设线路。20 .强电电源线与电话线、电视线、网线、音响线等弱电线不得穿入同一根管内。21 .强电导线电管与水管、燃气、弱电电管不可同槽暗敷.22 .家装水电改造中，强电导线线色需要分明确：相线（L）颜色宜用红、绿、黄三相任意色， 零线（N）采用蓝色，保护（PE）线用黄绿双色线，控制线采用白色。23 .电气改造中任何接线头处必需加装过线盒，直管中不可留有接线头；任何有线头接线盒 不可用石膏或水泥材料封堵，加装盖板易于维护。24 .电气工程施工完成后，应进行必要的检查和试验，如漏电开关的动作，各回路的绝缘电 阻以及电器通电，灯具试亮、开关试控制等，检验合格后方能进行下一步工作（下一
7、篇水 电验收详细说明验收方法）。25 .电路改造竣工后必需出具相关详细图纸。水路改造施工程序（以PPR管为例）施工人员对照设计图纸与业主确定定位点T施工现场成品保护一根据线路走向弹线T根 据弹线对顶面固定水卡一根据弹线走向开槽T清理渣土 一根据尺寸现场T墙顶面水管 固定T检查各回路是否有误一对水路进行打压验收测试（属验收项目，详情见下一篇关 于水电验收方面知识）一封闭水槽水路材料L分清楚原房间管道材料材质，目前新建住宅给水管道以PPR管居多，辅以PB管、 PE-RT管、铜管、铝塑管和其他管道；老式住宅给水大多为镀锌管。新居装修大多采用PPR 管道进行改造，此管道性能稳定，只要材料质量可靠及掌握
8、技术要领，管件连接方式较为方 便，隐患较小。2、注意塑制品给水管道材质不一样，不可以直接焊熔接，如有必要必需加装专用转换接头进行转接。3、家装中禁止使用对饮用水产生严重污染的含铅PVC给水管材及镀锌（镀锌管长时间使 用后管内产生锈垢，夹杂着不光滑内壁滋生细菌，锈蚀造成水中重金属含量过高，严重 危害人体的健康）管材水路改造注意事项1 .家装二次水路改造遵循水走天原则，易于后期维护，且不用大幅度提高地面高度不影 响层高。2 .家庭装修水路改造常用参考尺寸数据（尺寸以毛坏未处理墙地数据为准）:淋浴混水器冷 热水管中心间距150MM,距地Iooo-1200MM;上翻盖洗衣机水口高度1200MM;电热水
9、器给水口高度等于层净高-电热水器固定上方距顶距离-电热水器直径-200MM ; 水盆菜盆给水口高度450-550MM;马桶给水口距地200MM,距马桶中心一般靠左250MM;墩布池给水口高出池本身200MM为宜.其他给排水尺寸根据产品型号确定.3 .水路改造严格遵守设计图纸的走向和定位进行施工，在实践操作过程中，必需通过业主联 系相关产品厂家，掌握不同型号桐宝、净软水机、洗衣机、水盆、浴用混水器、热水器等机 型要求的给水排水口位置及尺寸，防止操作失误造成后期无法安装相关设备。4 .一般来说，IB寸给水口方向，右冷左热（个别设备特殊要求除外）.5.管材剪切：管材采用 专用管剪剪断，管剪刀片卡口应
10、调整到与所切割管径相符，旋转切断时应均匀用力，断管应 垂直平整无毛刺.6 .PPR管熔接PPR管采用热熔连接方式最为可靠，接口强度大，安全性能更高。连接前， 应先清除管道及附件上的灰尘及异物。连接完毕，必须紧握管子与管件保持足够的冷却时 间方可松手。7 .PPR、PB、PE等不同材质热熔类管材相互连接时，必需采用专用转换接头或进行机械式 连接，不可直接熔接。8 .给水管顶面固定宜采用金属吊卡固定，直线固定卡间距一般 600MM 9.二手房排水 管改造注意原金属管与PVC管连接部位特殊处理，防止处理不当下水管渗漏水。10 .室内有条件的应尽量加装给水管总控制阀，方便日后维护；如遇水表改造必需预留
11、检修 空间，且水表改后保持水平。11 .水路改造完毕需出具详细图纸备案。家装水电改造设计重要性用俗语磨刀不误砍柴工来形容水电设计重要性一点也不为过1、水电改造准确设计方案完成是装修开工必需具备的基本条件之一。没有详细的水电改造 走线方案仓促开工往往是盲目的，一边在进行水电施工一边忐忑不安的来回度着方步想着 哪个地方还能做点什么，结果到了装修完毕使用时才发现做好的东西用不上，还有很多想 要的东西没有做。2、水电设计人员承担的另外一个重要的责任是依据做好的水电设计方案，现场及时做出工 程量预算，不论你住的是一个小户型住宅还是亲爱的Villao道理实质是一样的，如果水 电设计定位方案确定，怎么走线的
12、方式自然而然成立，既然走线方式已经确定工程量自然 就计算出来，准确性达到八九不离十的程度是可以做到的，而且有章可循。把这个预算值 及其将来与结算的误差值写入签定的相关合同中，想超支也难。大凡装修水电超支太多的， 无夕呼两条：要么提前没有改造方案要么有方案没有做预算。3、承担水电改造设计的人员素质直接影响到将来居家环境舒适度,水电设计师必需经过岗 前技能、安全操作培训、长期陪岗实习才能上岗操作。另外水电设计师除了必需具备专 业知识外还需要有比较丰富的生活历练并了解尽量全面的装修基础知识，不具备这些基本 条件是做不好水电设计的。家装水电改造设计及之前的准备工作水电设计是建立在装修方案基本成熟基础之
13、上的，水电改造设计前需要做好以下准备工作1、做好各功能间的空间划分、平面家具布置、装饰性较强的造型吊顶布置图。举例说明： 比如床、衣柜、电脑桌等设备的摆放位置及大小，餐厅餐桌的大小及摆放位置，视听室所 需要的视听效果等等。2、个人喜好的厨卫各种电器，设备型号尺寸心中有数。比如厨房整体设计方案（厨柜设计 师完成）直接关系到厨房水电方案的确定；热水器的选择有很多种，燃气的、电的（还分储 热种即热式）、太阳能、壁挂炉供热水及24小时小区供热水器系统等等很多种。如上所述， 水电设计前需要自己对家庭装修所达到的效果有一大体上的想法。很多人知道自己想要的 效果但不知道怎么实现这个效果，搞不懂的地方可以把这
14、项工作转移到水电设计师身上， 一般提前1-2天预约设计师上门服务即可，现场充分勾通的目的就是解决实现所需效果 的一种手段。在此基础之上,专业设计师还会就现场情况提出更多合理化建议供业主参考， 业主只需要掌握最终决定权，有选择性采纳意见，结果一定会不错。通住宅（新房）新房现有水电管线设置的特点绝大多数新住宅楼房间的强电配电系统是完善的，照明插座空调等回路完全分离，能保证 正常家庭用电负荷；弱电（网络、电话、电视）都已入户，甚至各个房间都已布置了完整的弱电线路（部分房屋弱电线路只接到客厅或卧室，需要做进一步延伸工作），在装修时无需 要太多改变；室内给水管大多情况下，冷热水管从厨房到卫生间都已经布置
15、完毕（少部分 只有冷水管甚至室内只预留一个冷水接口，无热水管需要重新走管），根据自己的需求局部改 造即可；新房排水管基本上是一个萝卜一个坑，如果设备无位置变化一般不需大的改动。新房水电设计注意事项1、弱电宜采用屏蔽线缆，二次装修线路布置需要重新开槽布线，大多强弱电只能从地面走管，而且强弱电管交叉、近距离并行等情况很常见。如弱电采用非屏蔽线缆，可能会造成 信号干扰。2、电路走线设计原则把握两端间最短距离走线原则，不故意绕线，保持相对程度上的 活线3、原则上如果开发商提供的强电电管是PVC管，二次水电改造时宜采用PVC管，不宜 采用JDG管（套接紧定式镀锌钢导管），否则很难实现整体接地连接，从而留
16、下后患。如果原开发商提供的强电电管本身就是JDG管，则两种管材均可使用。4、水电设计需要把握自己要求的水电路改造设计方案与实际水电系统是否匹配（特别是二 手房，下面会做说明）问题，如新住宅楼如果用到即热型电热水器、中央空调和其他功率特 别大的电器，需要考虑从配电箱新配一路线供使用。5、厨房水电设计需要橱柜设计图纸配合加上安全性评估成案6、水电设计时一定要掌握厨房卫生间及其他功能间家具、电器设备尺寸及特点，才能对水 电改造方案做出准确定位。7、普通住宅水电设计设备功能参考配置，以三室一厅一卫一厨普通配置为例，大户型以此 类推。厨房正常设备：电饭堡、微波炉、烟机、某些需要电源的灶台、操作台备用、水盆下备用电 源；热水器（壁挂炉、桐宝）电
