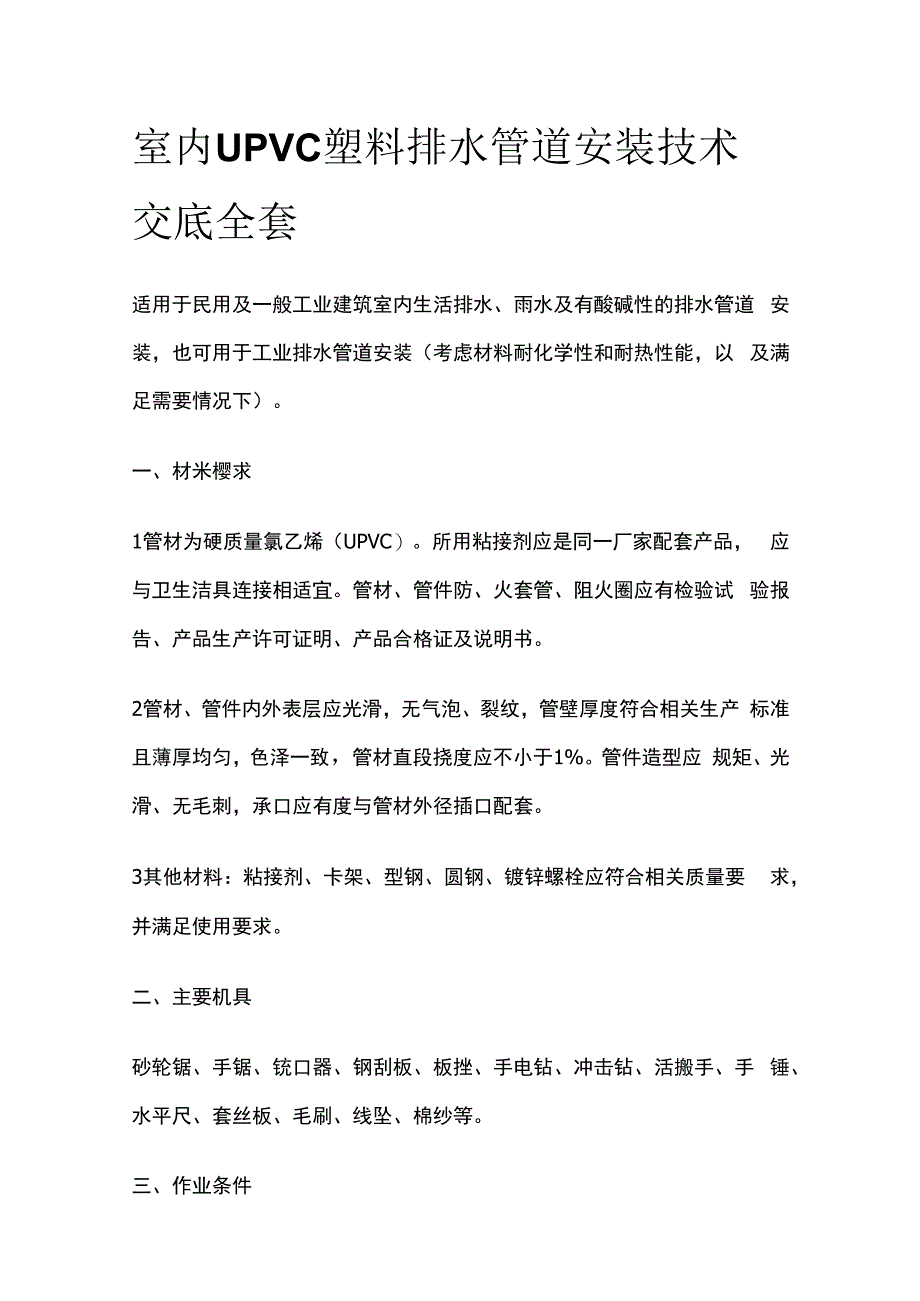

1、室内UPVC塑料排水管道安装技术 交底全套适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道 安装，也可用于工业排水管道安装（考虑材料耐化学性和耐热性能，以 及满足需要情况下）。一、材米樱求1管材为硬质量氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品， 应与卫生洁具连接相适宜。管材、管件防、火套管、阻火圈应有检验试 验报告、产品生产许可证明、产品合格证及说明书。2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产 标准且薄厚均匀，色泽一致，管材直段挠度应不小于1%。管件造型应 规矩、光滑、无毛刺，承口应有度与管材外径插口配套。3其他材料：粘接剂、卡架、型钢、圆钢、镀锌

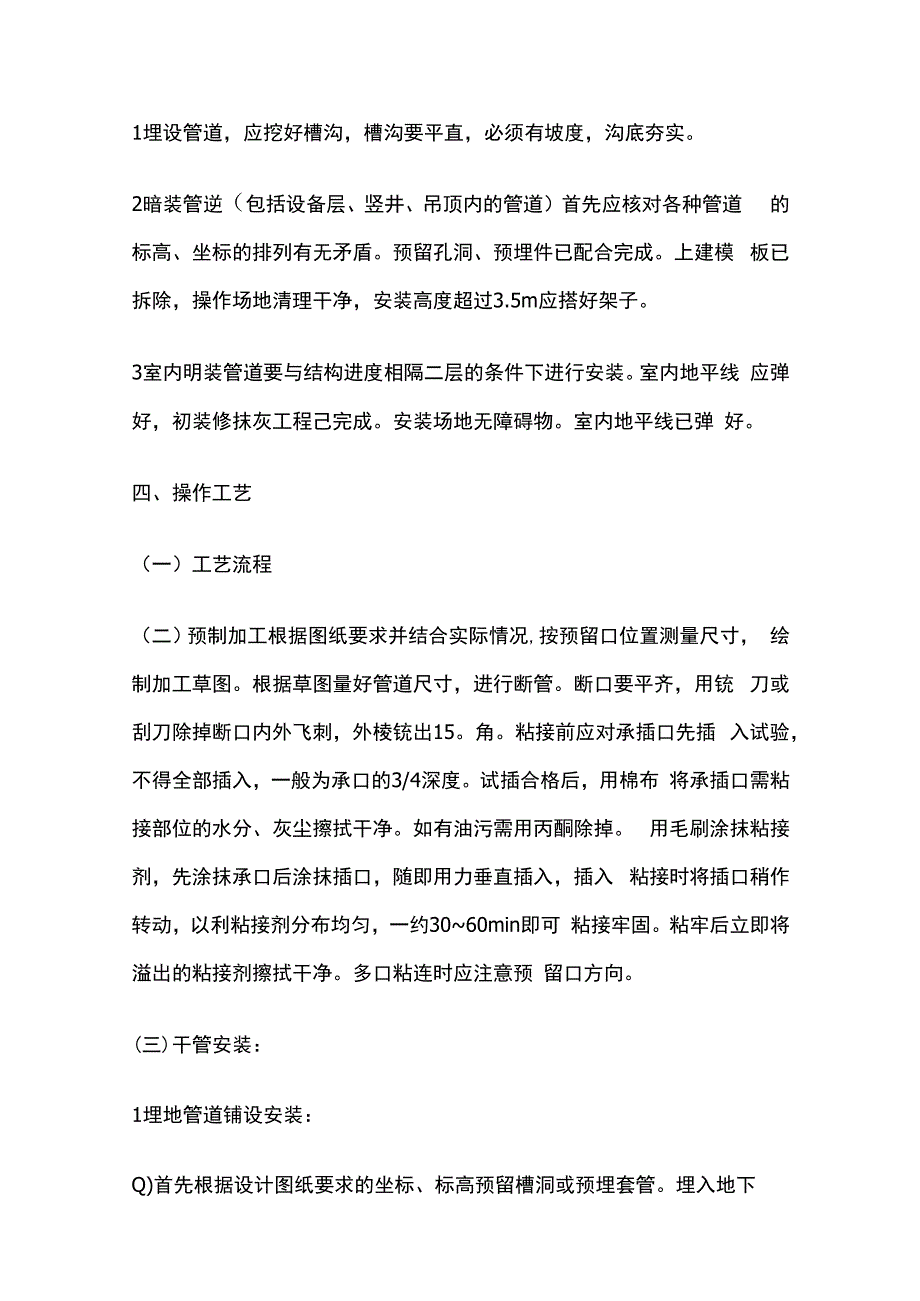

2、螺栓应符合相关质量要 求，并满足使用要求。二、主要机具砂轮锯、手锯、铳口器、钢刮板、板挫、手电钻、冲击钻、活搬手、手 锤、水平尺、套丝板、毛刷、线坠、棉纱等。三、作业条件1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。2暗装管逆（包括设备层、竖井、吊顶内的管道）首先应核对各种管道 的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。上建模 板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线 应弹好，初装修抹灰工程己完成。安装场地无障碍物。室内地平线已弹 好。四、操作工艺（一）工艺流程（二）预制加工根据图纸要求
3、并结合实际情况,按预留口位置测量尺寸， 绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铳 刀或刮刀除掉断口内外飞刺，外棱铳出15。角。粘接前应对承插口先插 入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布 将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。 用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入 粘接时将插口稍作转动，以利粘接剂分布均匀，一约3060min即可 粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预 留口方向。(三)干管安装：1埋地管道铺设安装：Q)首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入

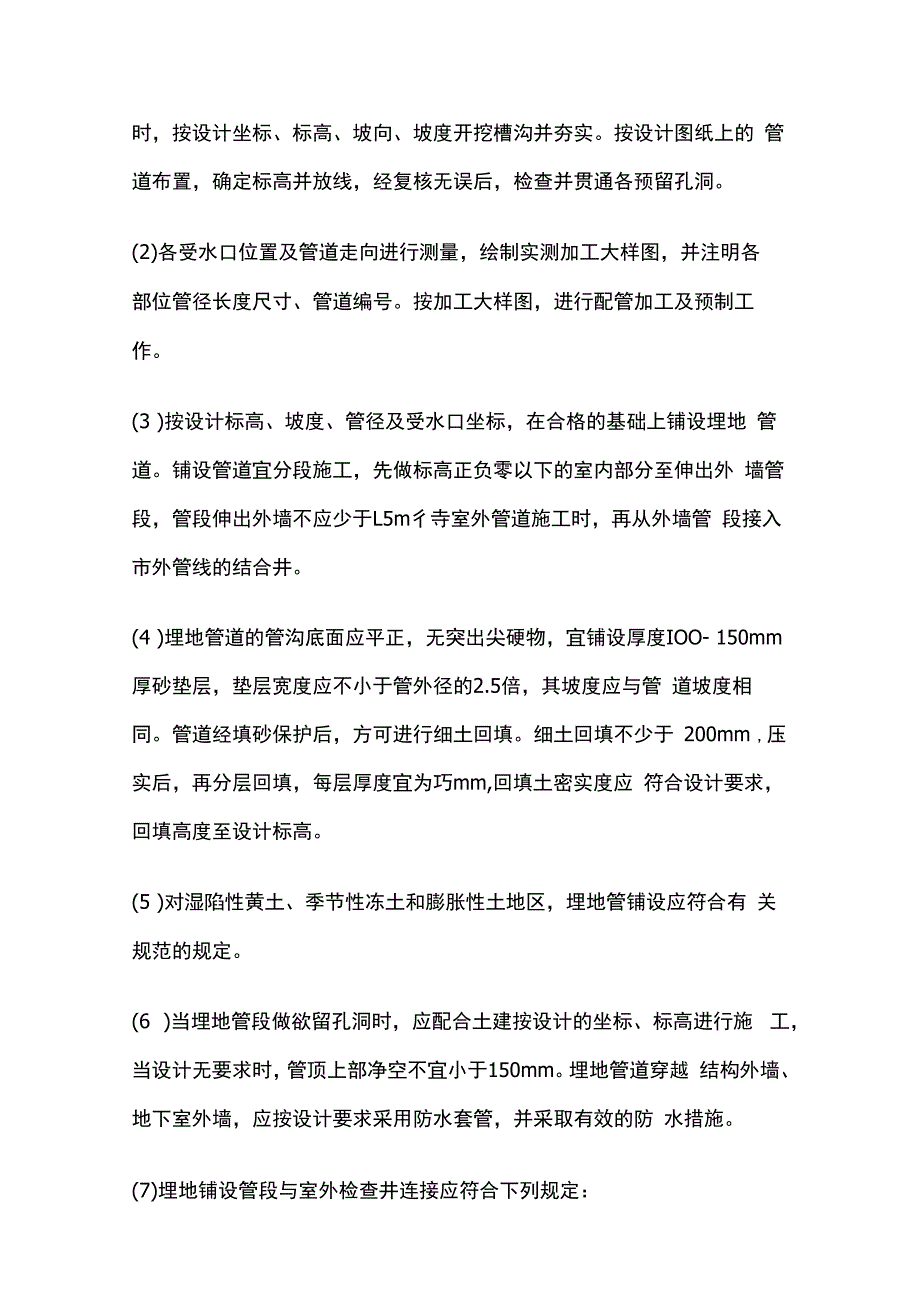

4、地下 时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。按设计图纸上的 管道布置，确定标高并放线，经复核无误后，检查并贯通各预留孔洞。(2)各受水口位置及管道走向进行测量，绘制实测加工大样图，并注明各 部位管径长度尺寸、管道编号。按加工大样图，进行配管加工及预制工 作。(3 )按设计标高、坡度、管径及受水口坐标，在合格的基础上铺设埋地 管道。铺设管道宜分段施工，先做标高正负零以下的室内部分至伸出外 墙管段，管段伸出外墙不应少于L5m彳寺室外管道施工时，再从外墙管 段接入市外管线的结合井。(4 )埋地管道的管沟底面应平正，无突出尖硬物，宜铺设厚度IOO- 150mm厚砂垫层，垫层宽度应不小于管外径
5、的2.5倍，其坡度应与管 道坡度相同。管道经填砂保护后，方可进行细土回填。细土回填不少于 200mm ,压实后，再分层回填，每层厚度宜为巧mm,回填土密实度应 符合设计要求，回填高度至设计标高。(5 )对湿陷性黄土、季节性冻土和膨胀性土地区，埋地管铺设应符合有 关规范的规定。(6 )当埋地管段做欲留孔洞时，应配合土建按设计的坐标、标高进行施 工，当设计无要求时，管顶上部净空不宜小于150mm。埋地管道穿越 结构外墙、地下室外墙，应按设计要求采用防水套管，并采取有效的防 水措施。(7)埋地铺设管段与室外检查井连接应符合下列规定：与检查井相连接的管段，其管端外侧应涂刷粘接剂后，滚粘经水泥干 燥后的
6、砂，粘砂长度不得小于检查井壁厚度。连接部位应采用水泥沙浆分二次嵌实。第一次应在井壁中段嵌水泥砂 浆，井壁两侧各留20 30mm ,待水泥初凝后，再次用水泥砂浆将两 侧二次嵌实，并确定每次嵌入的水泥沙浆无空隙、密实。用水泥沙浆在井壁夕M则沿管壁抹成角形止水圈。(8)埋地铺设管道UPVC管，必须按设计要求坡度或下表的规定施工。(9)埋地管道安装完成后，应做灌水试验，灌水高度不得低于府层地面高 度，满水15min,水面不下降，灌水延续5min,液面不下降，管道及接 口无渗漏为合格。实验合格后，排净管道中积水并 封堵各管口。QO)埋地管一般不设置伸缩节，若设计要求可安装伸缩节。安装位置、 作法按设计要
7、求。2采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。Q)根据图纸要求的坐标、标高，预留孔洞、预埋套管，施工前按各受水 口位置测量绘制草图，按草图进行加工预制。(2)管道穿结构墙体、结构外墙，人防密闭墙、人防密闭顶板处应设置刚 性防水套管，做法按铺设安装管道做法施工。(3 )塑料非水导管安装坡度要求，仲出外墙尺寸及与室外结合井，连接 做法均按铺设管逆做法施工。(4)塑料排水导管吊装时，吊卡间距应符合下表要求。(5)排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩 节间距应小于4m.(6)在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设 置清扫口，当污水管在顶板下吊装
8、时，可将清扫口设在一层地面上。污 水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm .如污 水管起点位置设置堵头代替清扫口时与墙面不得小于400mm .(7)在转角135。的污水横管上，应设置检查口或清扫口。(8)在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采 用45。三通或45。四通和斜通或斜四通。立管与排出管端部的连接，应 采用两个45。弯头或曲率半径不小于4倍管径的90。弯头。(9)通向室外的排水管，穿过墙壁或基础必须应采用45。三通和45。弯头 连接.并应在垂直管段的顶部设置清扫口。QO)塑料排水管道安装时，可采用铅丝临时吊挂，进行预安装，调整甩 口坐标、位置、
9、管道标高、坡度符合设计要求进行粘接，并及时校正甩 口坐标位置、标高坡度。待粘接固化后，安装固定支撑件但不宜卡固过 紧，采用金属支架时，必须在与管外径接触处垫好橡胶垫片。Ql)管道安装好后应及时堵管洞，按规范要求支模封堵，安装后的管道 严禁攀登或借做他用。(四)立管安装：1结构施工时，按设计要求坐标、位置、预留孔洞，立管安装前，应校 正洞口坐标，如需剔修时，洞口尺寸不得过大更不可损伤受力钢筋。安 装前清理现场，并根据结构高度按需支搭操作平台.将己预制好的立管 运至安装部位，打开伸缩节，作好插入长度标记，按预留膨胀量20 30mm安装就位立管，并锁固伸缩节螺母，找正、找直立管核查三通 及检查口标高
10、无误后，固定管道并按规范要求封堵洞口。2立管安装前，应按图纸坐标，确定卡架位置，预装立管卡架。3 土建墙面粉刷后，按预留口位置核对图纸坐标，确定管道中心线后, 依次安装管道、管件和伸缩节，并连接各管口。4选用整体式防火圈时，应在按设计或施工规范的要求的楼层部位，根 据管径的大小安装防火圈或阻火圈，先将防火圈或阻火幽套在管段处, 然后进行接口联接。5立管安装前确定在楼板中管段位置及长度，并将阻水圈套入该管段中 间位置粘接牢固，保证阻水圈在板洞中位置。立管安装完成后，应及时 卡固立管并按规范要求支模堵洞。堵洞时应分二次浇注，对有防水要求 的房间地面应留好防水密封口。6 UPVC排水管穿过楼顶板时，
11、应预留防水刚性套管,并作好屋顶防水 与套管间隙的防水密封。（五）支管安装：1按图纸、坐标、标高修整预留孔洞，确定吊卡位置，检查调整预埋件 坐标位置，清理现场，按安装标高需要支搭操作平台。安装吊装导管支 架、吊架。将预制好的支管按编号运至场地，清除粘接部位污物，进行 支管卡、吊件复检，摆正各预留口坐标位置，至满足图纸要求后，涂刷 粘接剂进行支管安装,调整支管坡度,满足规范规定坡度值。锁固卡架、 固定支架位置，并临时封闭各预留口后，封堵结构孔洞。2支导管安装，直管段长度大于4m时，应安装伸缩，确保每段内净长4mo 3暗装立管的分支管管径中00mm时，按设计防火等级要求，安装阻 火圈。4支导管安装中
12、，地平管穿越楼板洞时，均应安装防水翼环，并确保其 位置正确、粘接牢固。（六）卫生器具连接管安装前应按设计图纸要求，卫生器具排水口联接方 式，甩口尺寸、确定坐标、标高、部位、实测尺寸，编号后进行预制加 To安装前应清理粘接部位后进行粘接。并及时找直、找正，复验坐标 位置至符合图纸及器具安装要求。封闭管口，封闭管洞，按规范要求支 模，分二次浇注并捣固密实。（七）排水管道安装完成后，应按施工规范要求进行闭水试验。暗装的导 管、立管、支管必须进行闭水试验。闭水试验应分层分段逐根进行试验 标准，以一层结构高度采用橡胶球胆封闭管口，满水至地面高度，满水 15min,再延续5min,液面不下降，检查全部满水
13、管段管件、接口无渗漏 为合格。（八）卫生洁具安装后，排水系统管道的立管、主干管，应进行通球通水 试验。立管通球试验应由屋顶透气口处投入不小于管径2/3的试验验球, 应在室外结合井内临时设网截取试验球，用水冲动试验球至室外结合井, 取出试验球为合格。且应在油漆粉刷最后一道工序前进行。（九）地下埋设管道及出屋顶透气立管如不采用硬质量氯乙烯排水管件 而采用下水铸铁管件时，可采用水泥捻口。为防止渗漏，塑料管插接处 用粗砂纸将塑料管横向打磨粗糙。（十）粘接剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时 间为2 3mino粘接场所应通风良好，远离明火。五、质量标准（一）主控项目：1隐蔽的排水管及雨
14、水管道的灌水试验结果必须符合设计要求和施工规 范规定。管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要 求。检验方法：检查区（段）灌水试验记录、管材出厂证明及粘接剂合格证。2道的坡度必须符合设计要求或施工规范下表的规定。检验方法：检查隐蔽工程记录或用水准仪（水平尺）、拉线和尺量检查。3排水塑料管必须按设计要求装伸缩节。如设计无要求，伸缩节间距不 大于4m.高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。检验方法：观察和尺量检查。4排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3 ,通球率必须达到100%.检查方法：检查试验记录或通球检查。5管道及管道
15、支座（墩），严禁铺设在冻土和未经处理的松土上。检查方法：观察检查或检查隐蔽工程记录。6排水系统竣工后的通水试验结果必须符合设计要求和施工规范规定。检验方法：通水检查或检查通水试验记录。（二）一般项目：1管道支（吊、托）架及管座（墩）的安装应符合以下规定：Q）排列整齐，支架与管子接触紧密。（2）托架距离应符合下表的规定.（3）允许偏差项目见下表.3其他要求同排水铸铁管安装工艺。六、成品保护1管材、管件在运输、装卸和搬动时应轻放，不得抛、摔、拖。管材应 存放于温度不大于40。C的库房内，距热源不应小于Im,且库房内应有良 好的通风条件。管材应水平堆放在平整的地面上，不得不规则堆放，不 得曝晒.当采
16、用垫物支垫时，支垫宽度不得小于75mm.其间距不得大 于Im,管材外悬的端部应小于500mm ,叠放时其高度不应超过1.5m。2管道安装时应及时清理溢出的粘接剂，保护外观整洁。3安装好的管道，应采用塑料布等材料包裹重点部位，易碰撞部位，距 地2m以下应用木板捆绑保护。4安装好后的管道，应采用专用封堵口，将所有管口临时封闭严密，防 止异物进入，造成管道堵塞。5严禁利用安装好的立导管作为支撑、吊挂点，不允许明火烘烤或近火 源，以防管道变形.6竣工前土建油饰施工完成后，拆除保护包裹的塑料布，并清洗干净。 保护管材表面光洁。七、应注意的问题1施工中阻火圈必须按设计要求安装闭式防火圈，必须在管道安装时套 入，封堵管洞后及
