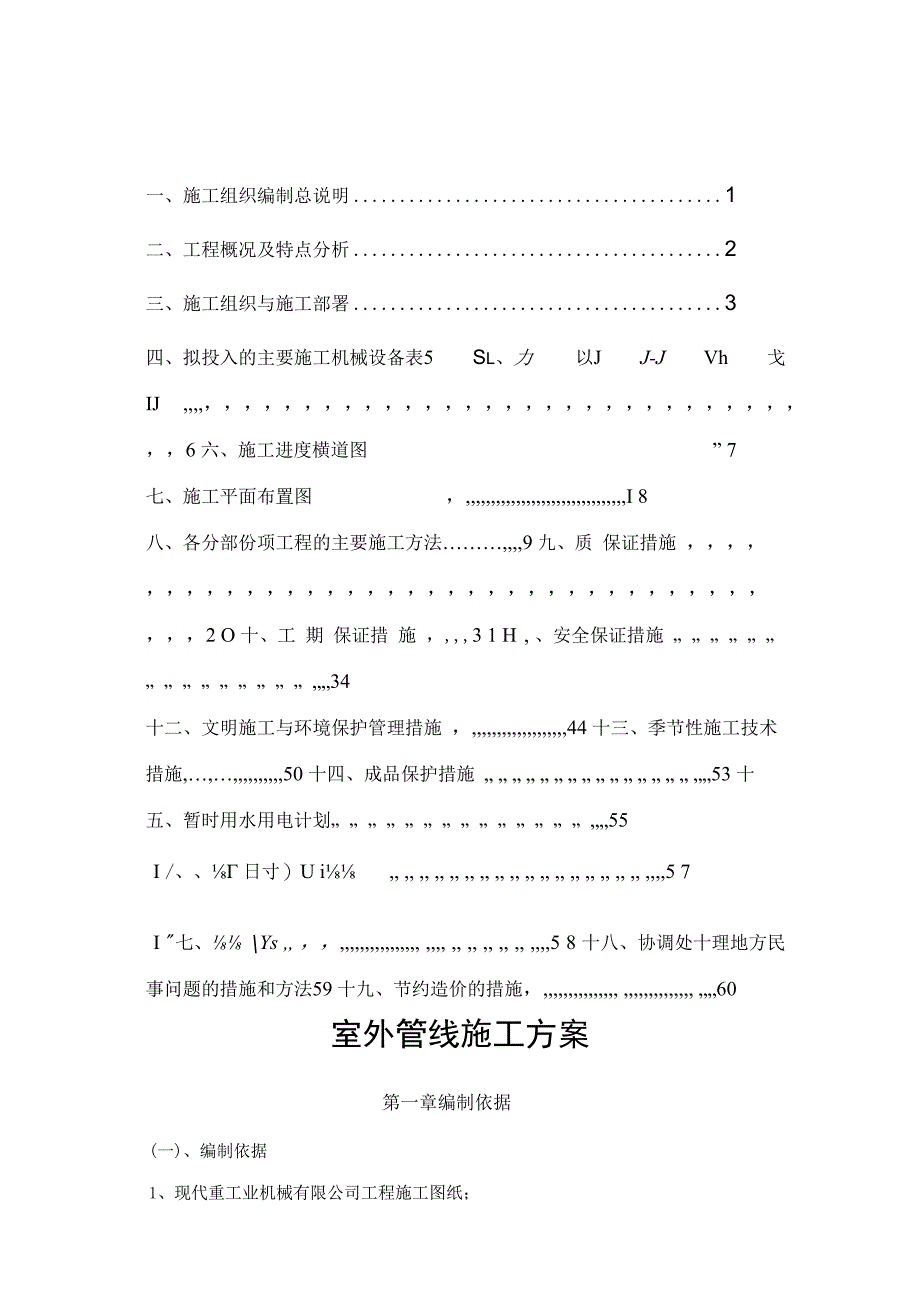

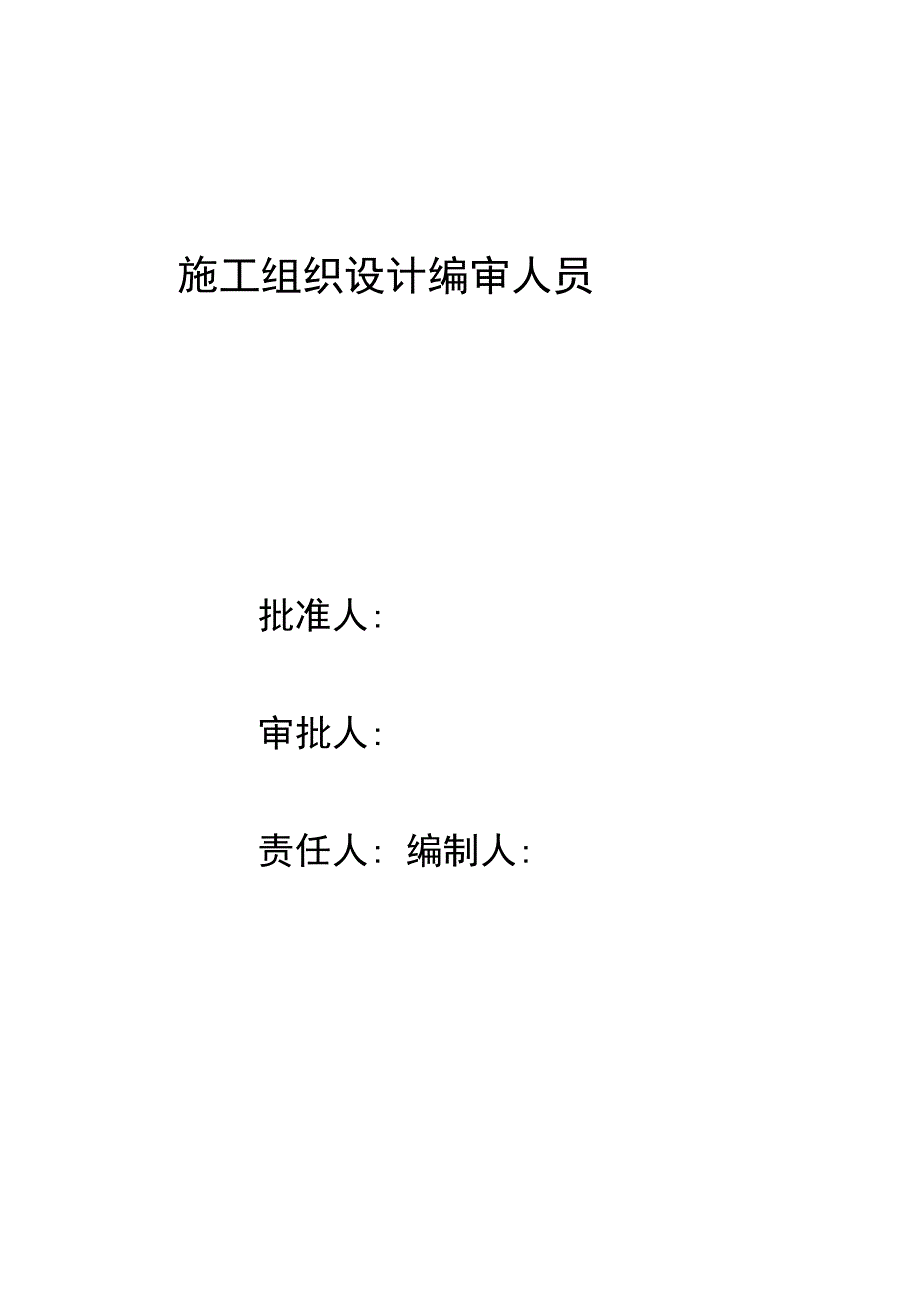

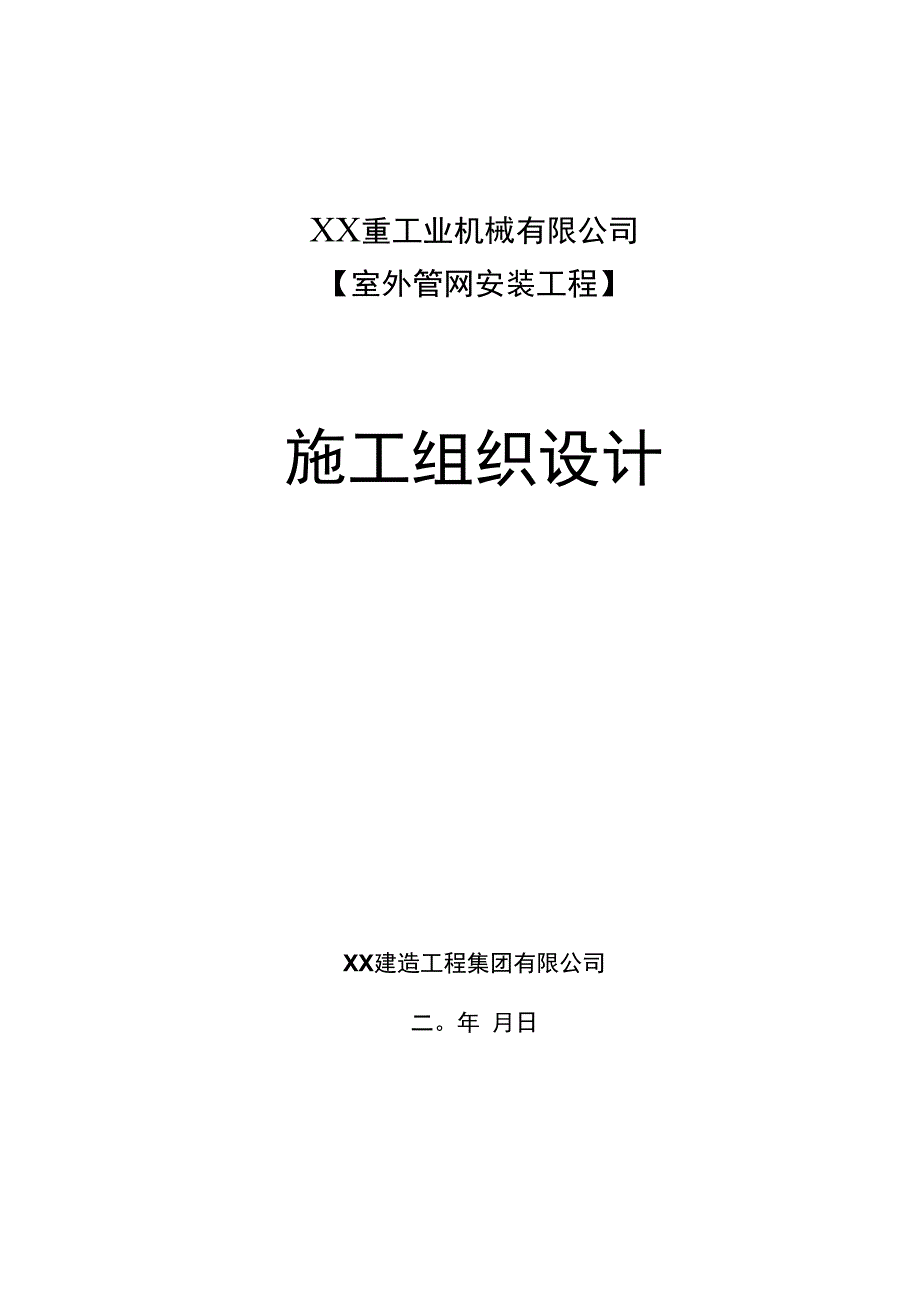

1、XX重工业机械有限公司【室外管网安装工程】施工组织设计XX建造工程集团有限公司二。年 月日施工组织设计编审人员批准人:审批人:责任人: 编制人:一、施工组织编制总说明1二、工程概况及特点分析2三、施工组织与施工部署3四、拟投入的主要施工机械设备表5 Sl、力 以J J-J Vh 戈IJ ,，6 六、施工进度横道图” 7七、施工平面布置图，,I 8八、各分部份项工程的主要施工方法,9 九、质 保证措施 ，2 O 十、工 期 保证措 施 ，,3 1 H, 、安全保证措施 34十二、文明施工与环境保护管理措施 ，,44 十三、季节性施工技术措施,50 十四、成品保护措施 53 十五、暂时用水用电计划
2、 55I /、 日寸）U i, , , , , , , , , , , , , , , , , ,5 7I 七、 Ys , ，, , , , , , , ,5 8 十八、协调处十理地方民事问题的措施和方法59 十九、节约造价的措施，, , 60室外管线施工方案第一章编制依据(一)、编制依据1、现代重工业机械有限公司工程施工图纸；2、现代重工业机械有限公司室外管线工程施工组织设计；3、建造工程施工质量验收统一标准(GB50300-2001)4、建造给排水及采暖工程施工质量验收规范(GB50242-2002)5、建造排水用聚氯乙稀管(GBT5836. 1T992)6、现行国家、地区及行也施工及验收
3、规范和现行国家质量检验评定标准。第二章工程概况(一)、工程概况本工程为XX重工业机械有限公司室外管网工程，工程地点位于山东省泰安 市高新区XX重工业园区。工程建设用地面积为32833. 6m2,共有4个车间及办 公楼、餐厅、出库办公室、传达室等。本项目共分为室外消火栓系统、室外给 水系统、室内消防系统室外管线部份及消防泵房消防水池。第三章施工方案室外工程建设过程中，各个工程都有其施工顺序和技术指标。为了能优 质、准时竣工，我们在施工过程中除了抓住各工程的管理要点外，同时把握 住：1 施工的全局观念。2、各工种、各设施的特征。总体施工顺序：(1)测设控制点和工程细部测量；(2)管沟开挖及管基施工
4、；(3)管道敷设及检查井砌筑施工等;(4)管道打压试验；(5)管沟回填;(6)拟投入的主要施工机械设备仪器表现代重工业机械有限公司室外管网 工程序号机械或 者设备型号规 格数量国别 产地创造1 年份：页定功省(KW)生产 能力备注名称4台泰;交2022 2.8管道安装热燃机3台泰:费202I 22.8管道安装电焊机4001台泰安2005安装制作vJ,JX ZJ61台江苏2005管沟测量S31台江苏2022管沟测量一、测量控制测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量， 我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量复核制度 外，对本工程还将成立专职测量小组，以
5、确保测量工作高效、优质。(一)、测量工作程序开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格 并经业主和监理工程师签认后方能施工。测点交接一测点复测一建立施工导线网，布水准控制点一测定管线桩一局 部放样。(二)、控制系统的建立：针对本工程规模及特点，建立现场平面及高程控制系统，以便于在施工全 过程中进行测量的控制。1 .平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控 制点为导线起始方向，施工过程中，采用高精度的测量仪器，布设环形闭合导 线并联测甲方提供的控制点。导线点的位置应通视条件良好，间距50-1 OOm, 不易受道路交通的影响，并保护好定位桩
6、。2 .高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由 甲方提供的水准点将标高引至各导线点上。二、PE给水管道土方开挖施工（一）、管沟开挖及排水基坑开挖由机械施工队负责实施，以油锤碎石挖掘机开挖为主，人工开挖 为辅。1、开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放 出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点 维护，确保日后复测顺利进行。2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水 抽至地面暂时排水系统。3、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至 事前联系好的弃土场，次要交通位
7、置可堆抛却土，待管沟施工完后用于回填。4、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。（二）、管沟土方开挖施工1.沟槽开挖1）在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设 置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报 设计和监理工程师进行处理。2）开挖坑槽前，应向挖掘机司机详细交底，交底内容普通包括挖槽断面、 堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机 配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和 宽度，防止超挖。如超挖，超挖部份应按监理工程师允许的材料回填，并夯压 密实。3）采用挖掘机开槽，人工
8、执平人工配合机械安管。4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无 误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土 于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边LOm以外， 堆土高度不超过2. 0m,堆土坡度不陡于自然坡度。三、室外PE给水管施工1、工程特点管材选用聚乙烯（PE）给水管，外径Ilomm、160mm、225mm、公称压力 1.0Mpa,连接方式为热熔对接连接（必须采用机械装置）。DNlOO闸阀DN150闸阀DN200闸阀采用涡轮蝶阀。消火栓共13处，距路沿 石不大于1. Omo2、管道安装应设计要求，所有给水管皆为聚乙烯（
9、PE）给水管，管径 110,连接方式 为电热熔对接连接（必须采用机械装置）。为了减少在沟槽内施工的工作量，在 管道安装时先在槽边连接后（长度为100米以内为宜），以弹性敷管法移入沟 槽，然后在沟槽内碰头连接。聚乙烯给水管与金属管道、阀门、消防栓连接时， 必须采用钢塑过渡接头或者专门的法兰连接。（1）安装前准备工作首先将施工图纸及其它技术文件，准备齐全，并进行图纸会审，编制安装 措施及准备安装机械。管道安装埋设前，必须具备如下资料：设计文件及施工图；管线工程地质和水文地质资料；沿线原有地下管道和其它障碍物的准确资料;管区填土材料分布、材质及储量。管道装卸主要采用机械装卸，装卸时应采用韧性好的布带
10、、吊带或者吊绳进行安装， 不得采用钢丝绳和链条来装卸或者运输管道。管道装卸时应采用两个支撑吊点， 其两支撑吊点位置应放在管长的四分之 一处，以保持管道稳定。在管道装卸过程中应防止管道撞击或者摔跌、特别应 注意对管端保护、如有擦伤应及时与厂方联系，以便妥善处理。(3)管道运输短距离搬运，不应在坚硬不平地面或者石子地面上滚动，以防损伤。小管 径管道若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防 管道发生滑动。上下叠放运输，其高度不应超过2m,车、船与管道接触处， 要求 平整，并用柔韧的带子或者绳子将其固定在运输工具上，防止滚动和碰撞。(4)管道进场检验管道运到现场，可采用目测法，对
11、管道是否有损伤进行检验，并做好记录 与验收手续。如发现管道有损伤，应将该管道与其它管道分开，即将通知管道 供应厂家进行检查，分析原因并作出鉴定，以便及时妥善处理。(5)管道存放当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏 的尖利物体，要有防止管道滚动的措施。不同管径的管道堆放时，应把大而重 的放下边，轻的放上边，管道两侧用木楔或者木板挡住。堆放时注意底层管道 的承重能力，变形不得大于6%o管道存放过程中，应严格做好防火措施，严 禁在管道附近有长期明火。(6)下管根据管径的大小、沟槽和施工机具装备情况，确定人工或者机械将管道放 入沟槽。下管时要采用可靠的软带吊具，平稳下沟，不
12、得在沟壁与沟底激烈撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下 管。(7)管道连接管子连接面必须保持洁净、干燥。熔接时气温不得低于50否则需采取 预热或者保温措施。管道在垫板上对正后，将管道固定在热熔机上，首先进行 刮 平，刮平后先校对管口错口幅度应在要求范围内，然后插入热熔板进行热熔, 应严格按照厂家要求的时间和温度进行，通电时要特殊注意的是连接电缆线不 能受力，以防短路。通电时间根据管径大小相应设定。通电完成后，取走电熔 接设备，让管子连接处自然冷却。自然冷却期间，保留夹带和支撑环，不得移 动管道。惟独表面温度低于60时，才可以拆除紧带，进行下面的工作。3、注意事项
13、：聚乙烯给水管道连接时，连接处及机具应保持洁净，每次收工时管口应暂时 封堵。聚乙烯给水管道连接结束后，应进行接头外观质量检查，不合格者必须返 Io管道在沟槽边连接有IOOm摆布时，用以弹性敷管法移入沟槽，此时应注意 保护好管道外壁，防止沟槽边壁尖锐岩石划伤。下管所用吊带选用布或者尼龙, 严禁采用金属绳索。管道下到沟槽后，同其它管道碰头连接，方法同上，在沟槽内调整管道位 置时， 要采用非金属绳索将管道吊起， 轻轻挪动到适当位置，慢慢放下，严 禁施工撬杠。管件安装前，施工人员应根据技术交底资料，确定管件的位置，聚乙烯给 水管与金属管道、阀门、消防栓连接时,必须采用钢塑过渡接头或者专门的法兰 连接。
14、阀门、消防栓连接完成后，在阀件的下面必须暂时用砖垫实，不得直接 让聚乙烯管道受力。4、井室砌筑砌筑用砖应符合国家现行标准或者设计规定，在砌筑前应将砖用水湿透， 不得有干心现象，与混凝土基础相接的砌筑面必须用水冲刷干净。砌砖前应 中心线放出墙基线，指底摆缝，确定砌法。砖体应上下错缝，内外搭结，最 上和最下一皮砖均用丁砖砌筑。爬梯的放置位置准确，上下统一。由于本工 程位于人行道上，所以井盖均应与道路平齐。井室内侧采用水泥砂浆抹面， 抹面结束 后，将井室内遗留的砖块等建造垃圾清理干净，把管道阀件上的砂浆清理干净，盖上井盖结束。5、水压试验5.1 给水管道水压试验的管段长度普通不超过 500mo 管道工作压力为 0. 35Mpa,试验压力标准为1.5倍工作压力，且不小于0. 6MPa,所以本工程的 试验压力为0. 6Mpa,稳压10 min ,若压力下降不超过0. 05 MPa ,且管子及附件 无损坏，接口管身检查无破损及漏水现象则为合格。
