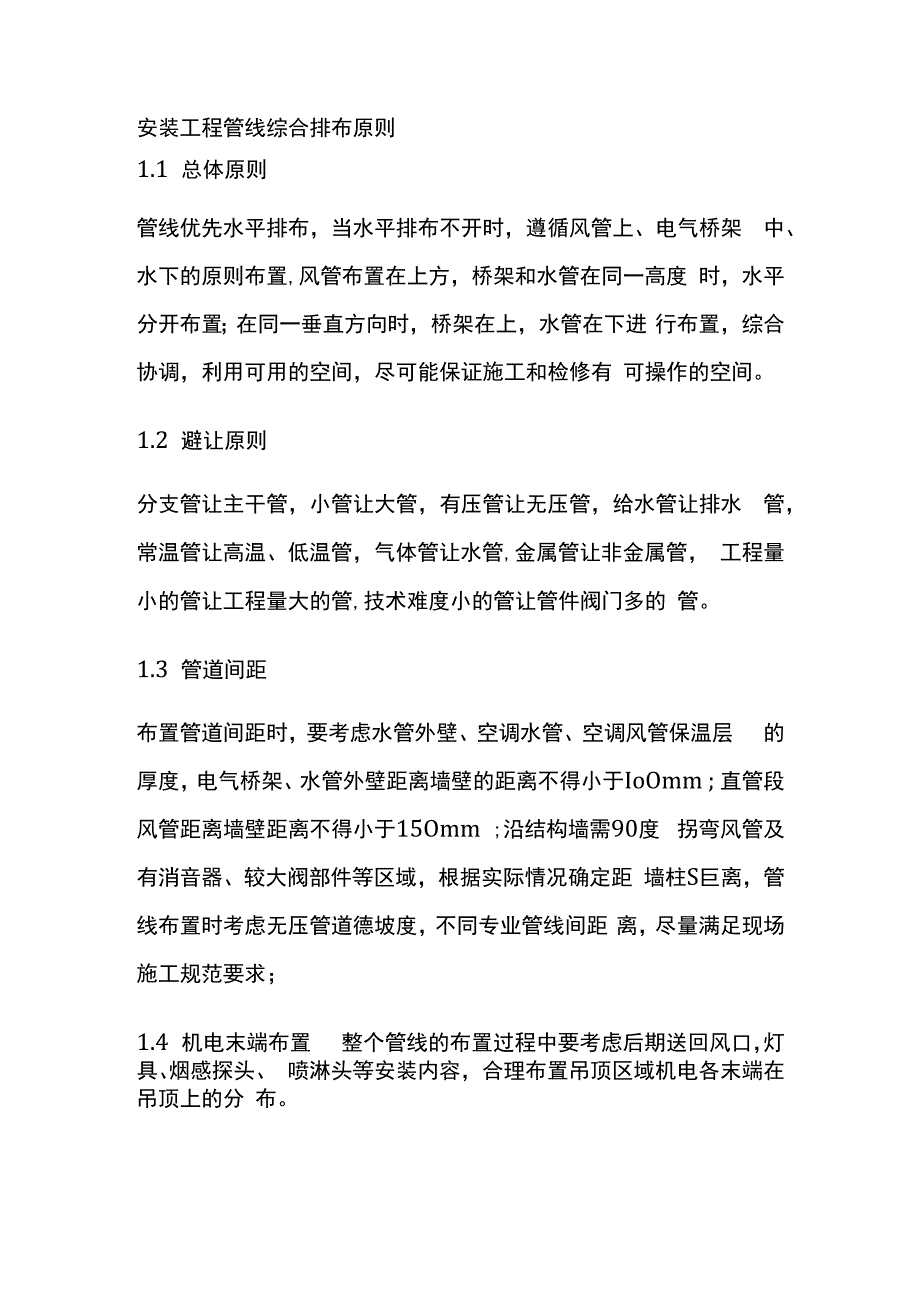

1、安装工程管线综合排布原则1.1 总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架 中、水下的原则布置,风管布置在上方，桥架和水管在同一高度 时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进 行布置，综合协调，利用可用的空间，尽可能保证施工和检修有 可操作的空间。1.2 避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水 管，常温管让高温、低温管，气体管让水管,金属管让非金属管， 工程量小的管让工程量大的管,技术难度小的管让管件阀门多的 管。1.3 管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层 的厚度，电气桥架、水管外壁距离墙壁的距离不得

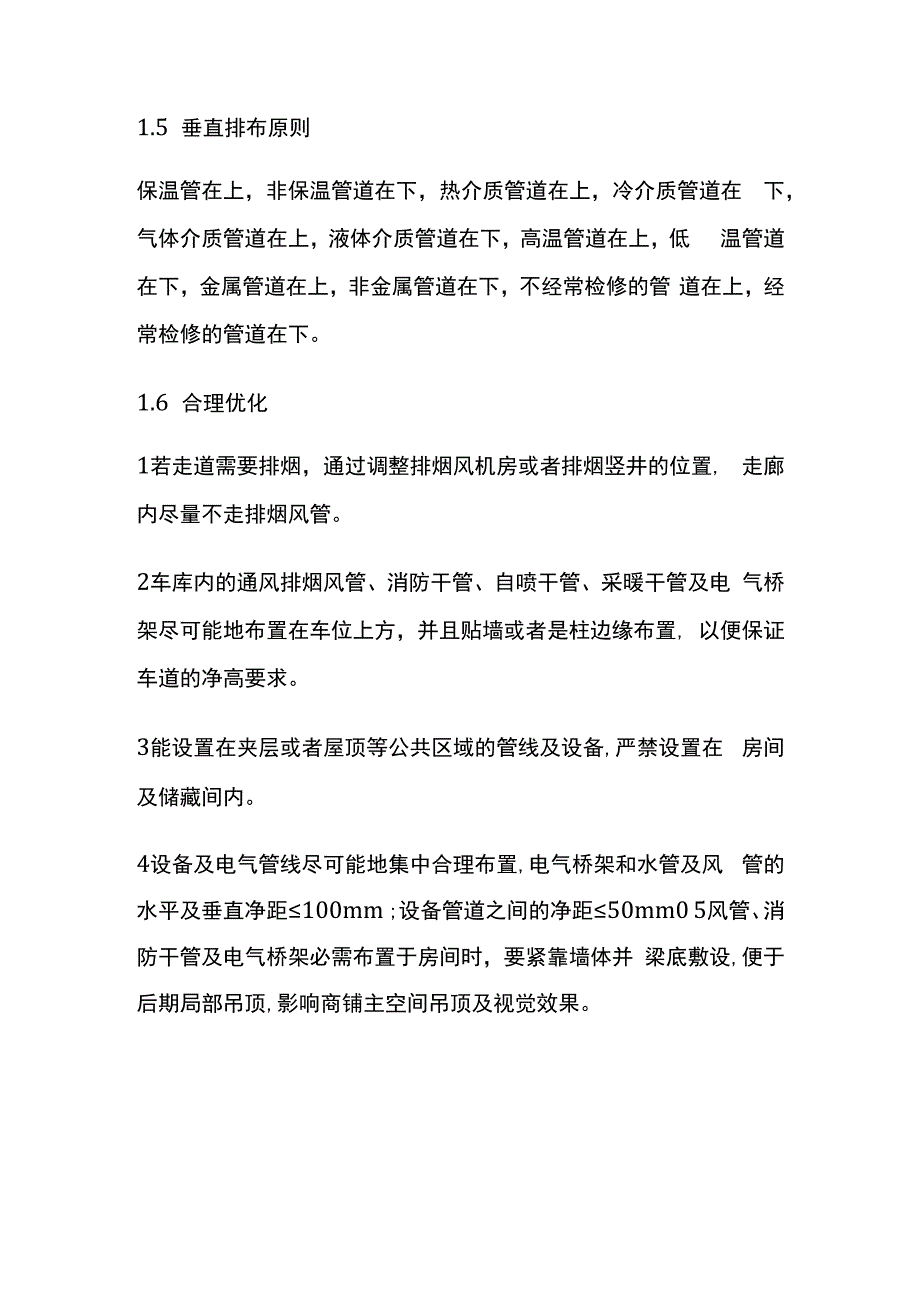

2、小于IoOmm ; 直管段风管距离墙壁距离不得小于15Omm ;沿结构墙需90度 拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距 墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距 离，尽量满足现场施工规范要求；1.4 机电末端布置 整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、 喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分 布。1.5 垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在 下，气体介质管道在上，液体介质管道在下，高温管道在上，低 温管道在下，金属管道在上，非金属管道在下，不经常检修的管 道在上，经常检修的管道在下。1.6 合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置, 走廊内尽量不走排烟风管。2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电 气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置, 以便保证车道的净高要求。3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在 房间及储藏间内。4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风 管的水平及垂直净距100mm ;设备管道之间的净距50mm0 5风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并 梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。
