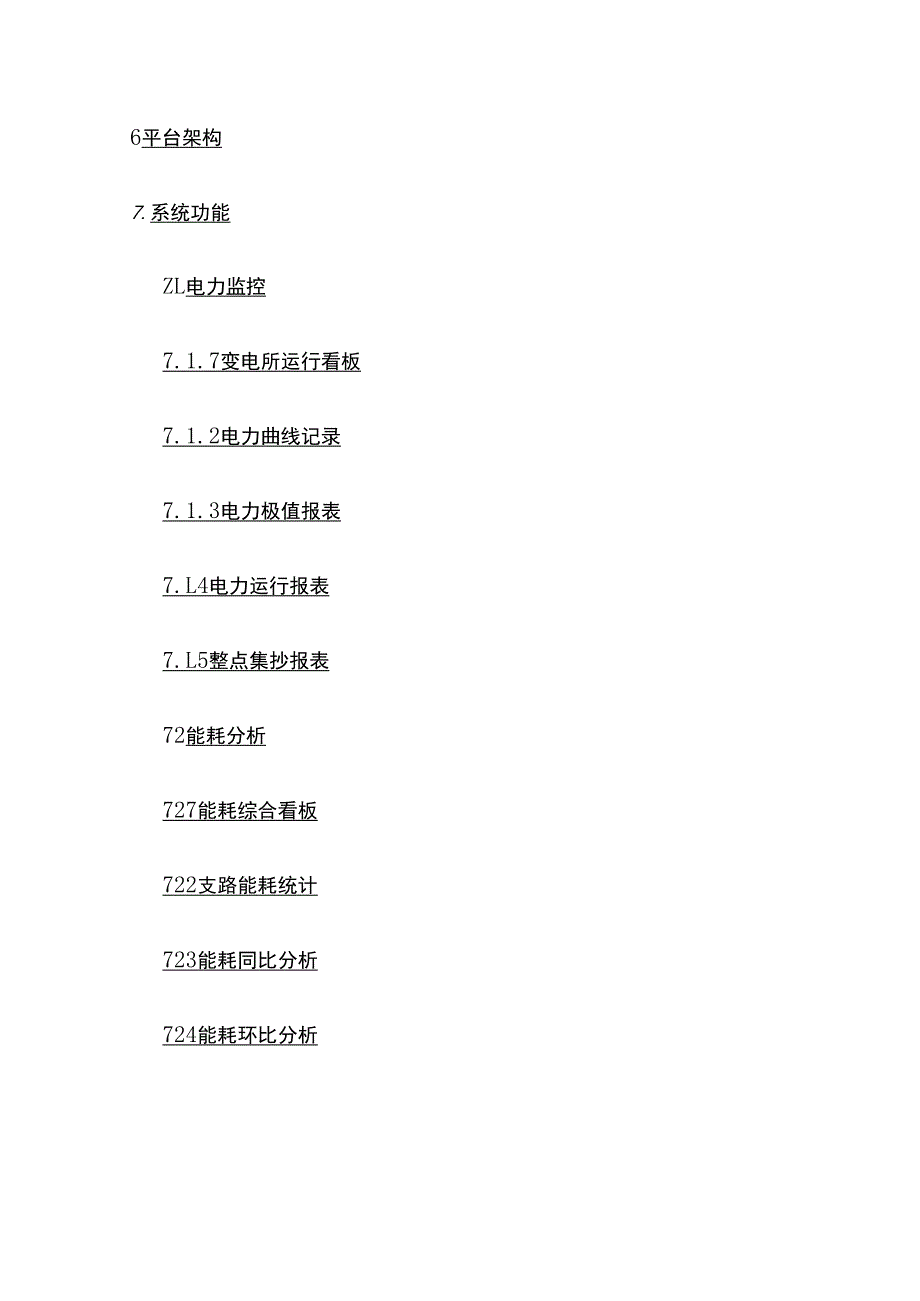

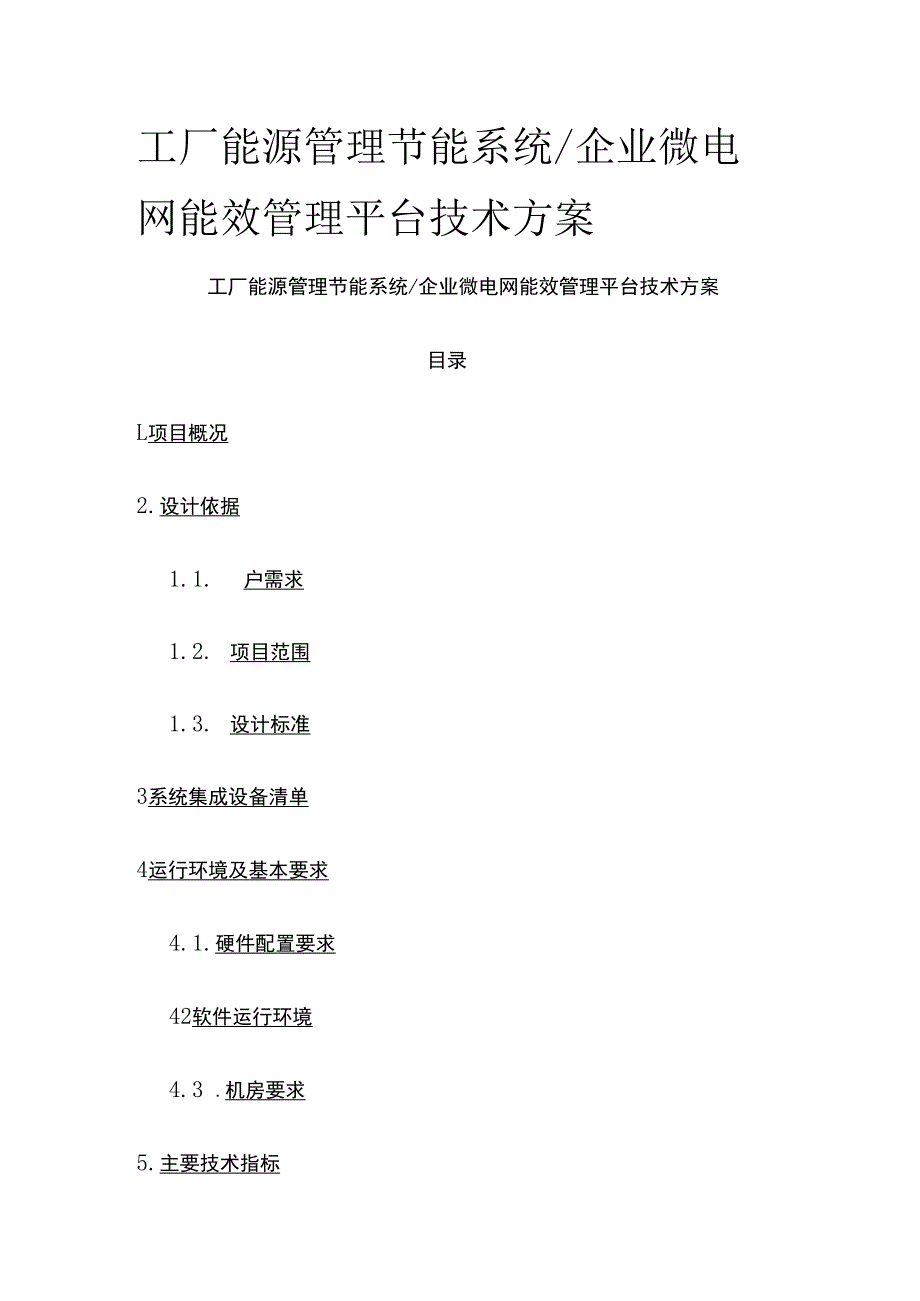

1、工厂能源管理节能系统/企业微电 网能效管理平台技术方案工厂能源管理节能系统/企业微电网能效管理平台技术方案目录L项目概况2.设计依据1.1. 户需求1.2. 项目范围1.3. 设计标准3系统集成设备清单4运行环境及基本要求4.1.硬件配置要求42软件运行环境4.3 .机房要求5.主要技术指标6平台架构7.系统功能ZL电力监控7.1.7变电所运行看板7.1.2电力曲线记录7.1.3电力极值报表7.L4电力运行报表7.L5整点集抄报表72能耗分析727能耗综合看板722支路能耗统计723能耗同比分析724能耗环比分析7.3.故障报警7.3.2遥测事件7.3.3报警分级734报警分析74系统运行7.
2、4.1仪表通讯状态742网关通讯状态743服务器运行状态744离线事件745操作日志746控制日志747在线用户监测748访客记录 8 .附件L项目概况本工程位于山东省东营市，重点要解决基础能耗数据的智能化、自 动化、可视化、可量化的采集与存储，从而降低能源使用费用，为建 立节约型社会发挥作用。2 .设计依据2.1. 用户需求通过能源数采节能管理/企业微电网能效管理平台，将企业用电分为 源、网、荷、储、冲，能够监测企业整体用电状况，并在一个系统中集 中展示，不需要繁多的各项子系统，便于管理人员更好地对企业进行维 护。系统实现了从IOkV配电到0.4kV用电侧的整体监控，提供电力监 控，能耗分析
3、等功能。对企业的用电管理起到极大的帮助。系统功能需求：电力监控：监测企业0.4kV低压侧用电情况，提供配电室监测，直 流屏监测，无功补偿柜监测，事故追忆，故障录波，电力报表等功能。能耗分析：提供支路能耗统计，分组能耗统计，能耗折标统计，能 耗同环比分析，能源流向图等功能。根据项目实际需求及实际情况，定制设计一套能源数采节能管理/ 企业微电网能效管理平台，采用B/S架构。本项目包含7个配电室内多功能电表、变频器、软启设备的监控。污水配电室14块多功能电表通过1根RS485屏蔽双绞线将数据传 输至AB0X-4S/P1采集箱内，并借由外网传输至后台服务器进行最终 显ZF ；焚烧炉高压配电室18块多功
4、能电表通过1根RS485屏蔽双绞线将 数据传输至AB0X-4S/P1采集箱内,并借由外网传输至后台服务器进 行最终显ZF ；焚烧炉低压配电室18块多功能电表通过1根RS485屏蔽双绞线将 数据传输至AB0X-4S/P1采集箱内,并借由外网传输至后台服务器进 行最终显ZF ；多效配电室26块多功能电表通过2根RS485屏蔽双绞线,36块软 启或变频器通过2根RS485屏蔽双绞线将数据传输至AB0X-8S/P1采 集箱内，并借由外网传输至后台服务器进行最终显示；老中控配电室139块多功能电表通过7根RS485屏蔽双绞线，181 块软启或变频器通过10根RS485屏蔽双绞线将数据传输至 ABOX-8
5、S/P1和ABOX-16S/P1采集箱内，并借由外网传输至后台服 务器进行最终显示；新中控配电室50块多功能电表通过3根RS485屏蔽双绞线，94 块软启或变频器通过5根RS485屏蔽双绞线将数据传输至 ABOX-16S/P1采集箱内并借由外网传输至后台服务器进行最终显示；多效配电室8块多功能电表通过1根RS485屏蔽双绞线，32块软 启或变频器通过2根RS485屏蔽双绞线将数据传输至ABOX-8S/P1采 集箱内，并借由外网传输至后台服务器进行最终显示。2.3. 设计标准本平台遵循以下标准开发：数据中心设计规范GB50174数据中心通信基础设施标准TIA942数据中心综合监控系统工程技术标准
6、GB51409数据中心能耗在线监测技术规范DB31/T1302视频安防监控监控系统工程设计规范GB/T 51369云计算数据中心基本要求GB/T 34982建筑物电子信息系统防雷技术规范GB 50343供配电系统设计规范GB50052低压配电设计规范GB50054数据中心监控系统技术白皮书CDCC火灾自动报警系统设计规范GB 50116电气火灾监控系统GB 14287消防设备电源监控系统GB28184防火门监测器GB29364消防应急照明和疏散指示系统技术标准GB51309消防控制室通用技术要求GB25506建筑设计防火规范GB50016民用建筑电气设计标准GB513483 .系统集成设备清单
7、详见附录。4 .运行环境及基本要求4.1. 硬件配置要求为使工厂能源数采节能管理/企业微电网能效管理平台正常工作，安 装系统软件的主机需满足如下硬件条件：CPU : intel 至强银牌 4210内存：16G DDR4以上；硬盘：硬盘2-10T （固态）;显卡：分辨率支持 1280*1024、1600*900x 1920*1080o4.2. 软件运行环境工厂能源数采节能管理/企业微电网能效管理平台主要运行在微软 的WindoWS Server 2012 64位（简体中文）操作系统平台上。Web端 使用谷歌、360 （极速模式）、火狐浏览器访问。4.3. 机房要求本监控系统所处的系统机房的防雷和
8、接地设计，应满足人身安全及 电子信息系统正常运行的要求，并应符合现行国家标准建筑物防雷设 计规范GB 50057和建筑物电子信息系统防雷技术规范GB 50343 的有关规定。监控计算机及通讯采集装置所处环境应满足以下要求：海拔高度：2500m ;环境温度：5C +45 ;最大日温差：25K ;相对湿度：10% 80% ,无凝露结霜。5 .主要技术指标遥信、遥测数据周期上传频率：L 5、10 （分钟）等可配置越限、变位等事件上传：5s通信方式：RS485、以太网并发访问量：500历史数据存储：3年6 .平台架构7 .系统功能7.1. 电力监控7.：Ll变电所运行看板展示单个变电站运行状况，并提供
9、系统一次图。如图所示。I变电站基础信息维护。I提供变电所实时负荷曲线查询，数据实时刷新。I提供变电站分时段用电今日昨日对比柱状图。I提供低压侧系统一次图，数据实时刷新。7.1.1 电力曲线记录展示所选变电站各回路的有功功率、电流、电压、频率曲线。如图 所示I支持曲线图/报表两种形式转换。I报表形式支持导出为EXCEL形式。7.1.2 电力极值报表通过报表展示所选电站各回路功率，电压，电流等参数的日极值和 月极值。如图所示。I报表支持任意天数查询。I支持导出为EXCEL形式。7.1.3 电力运行报表展示所选回路每隔五分钟的数据抄表值。如图所示。I支持导出为EXCEL形式。7L5整点集抄报表展示各
10、回路所选时间节点各电参量的抄表值。如图所示。I支持导出为EXCEL形式。7.2. 能耗分析7.2.1 能耗综合看板展示企业基本信息，整体的能耗情况，包括电、水、气用量，还有 这些用能的同环比对比分析数据，还展示了逐时、逐日用能趋势和分时 段用电情况。如图所示。统计选择回路的分类能源用能报表，如图所示。I支持按、日、月年统计。I支持导出EXCEL格式。7.2.3 能耗同比分析查看选定回路选择年份的每个月的能耗与上一年同期数据之间的对 比情况，直观展示用能数据差异，如图所示。I提供柱状图对比与数据报表对比。I支持导出EXCEL表格。7.2.4 能耗环比分析查看各回路的环比用能情况，如图所示。I支持
11、按日、按周、按月的方式进行环比分析I支持导出EXCEL表格7.3. 故障报警7.3.1 遥信事件遥信事件页面主要用于记录设备参量的状态量变化日志，包括但不限于 开关状态、刀闸状态、接头分合状态等信号，页面主要关注发生遥信的 站点、时间、设备、参量和详情等内容。如图所示。I支持时间、仪表名称或编号、参数名等列进行数据筛选。I支持导出为EXCEL形式。7.3.2 遥测事件遥测事件页面主要用于记录设备电参量在日常运行中是否超过限制的 日志，包括但不限于电流、电压、功率、频率、主变温度和湿度等需要 监测信号，页面主要关注发生遥测的站点、时间、设备、参量、上下限 值、报警值和详情等内容。如图所示。I支持
12、时间、仪表名称或编号、参数名等列进行数据筛选。73.3报警分级报警分析页面用于分析用户所有站点的报警情况，根据报警类型或日、 月、年时间跨度对发生的报警数量进行统计分析，并根据分析数据对用 户站点的报警情况排序,帮助用户定位频发报警与问题站点。如图所示。I支持自定义报警分级分类。7.3.4 报警分析将报警信息按照故障、紧急、一般进行分类显示。如图所示。I支持报警数据同环比分析7.4. 系统运行7.4.1 仪表通讯状态 仪表通讯状态主要用于监测目标站点的仪表设备数据是否正常交互、是 否有离线发生、何时离线与数据交互中断的持续时间等内容，为用户初 步判断设备通讯问题提供依据。如图所示。网关通讯状态
13、主要用于监测目标站点的网关设备数据是否正常交互、是 否有离线发生、何时离线，为用户初步判断网关通讯问题提供依据。如 图所示、7.4.3 服务器运行状态监测当前云平台物理设备的运行情况，主要包括系统版本、磁盘容量、 CPU使用率和内存占用率等物理信息。如图所示.7.4.4 离线事件离线事件页面主要用于记录智能设备，包括但不限于仪表、传感器和网 关等设备发生的通讯中断日志。如图所示I支持时间、离线类型或编号等列进行数据筛选7.4.5 操作日志操作日志用于记录用户登录的设备端、访问的时间与查看的内容。如图 所示I支持导出为EXCEL格式7.4.6 控制日志控制日志是用于记录用户操作遥信设备或仪表时的日志，主要关注操作 的设备编号、类型、发生的控制内容、操作时间、操作内容和执行结果 等内容。如图所示。I支持根据时间、设备类型、名称等内容筛选数据7.4.7 在线用户监测在线用户监测用于管控用户的登录状态，管理人员可实时查看平台当前 在线用户数量并进行强制登出控制。如图所示、I能够实现对在线用户的强制登出。7.4.8 访客记录记录平台的各访客信息，以及访客时间。如图所示。I支持对访客的禁用启用功能。8 .附件附件1：系统清单详见报价清单。
