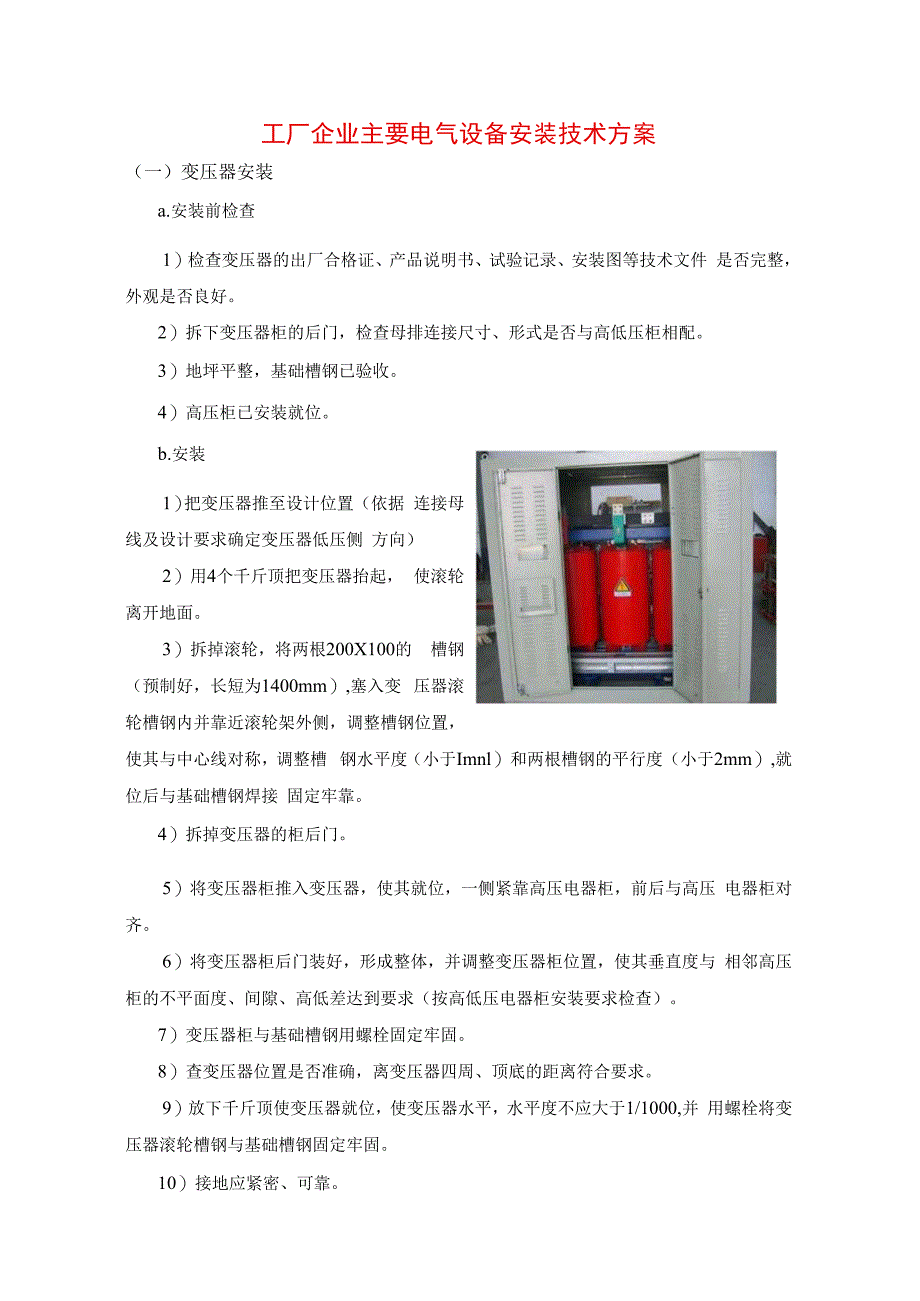

1、工厂企业主要电气设备安装技术方案（一）变压器安装a.安装前检查1）检查变压器的出厂合格证、产品说明书、试验记录、安装图等技术文件 是否完整，外观是否良好。2）拆下变压器柜的后门，检查母排连接尺寸、形式是否与高低压柜相配。3）地坪平整，基础槽钢已验收。4）高压柜已安装就位。b.安装1）把变压器推至设计位置（依据 连接母线及设计要求确定变压器低压侧 方向）2）用4个千斤顶把变压器抬起， 使滚轮离开地面。3）拆掉滚轮，将两根200X100的 槽钢（预制好，长短为1400mm）,塞入变 压器滚轮槽钢内并靠近滚轮架外侧，调整槽钢位置，使其与中心线对称，调整槽 钢水平度（小于Imnl）和两根槽钢的平行度（

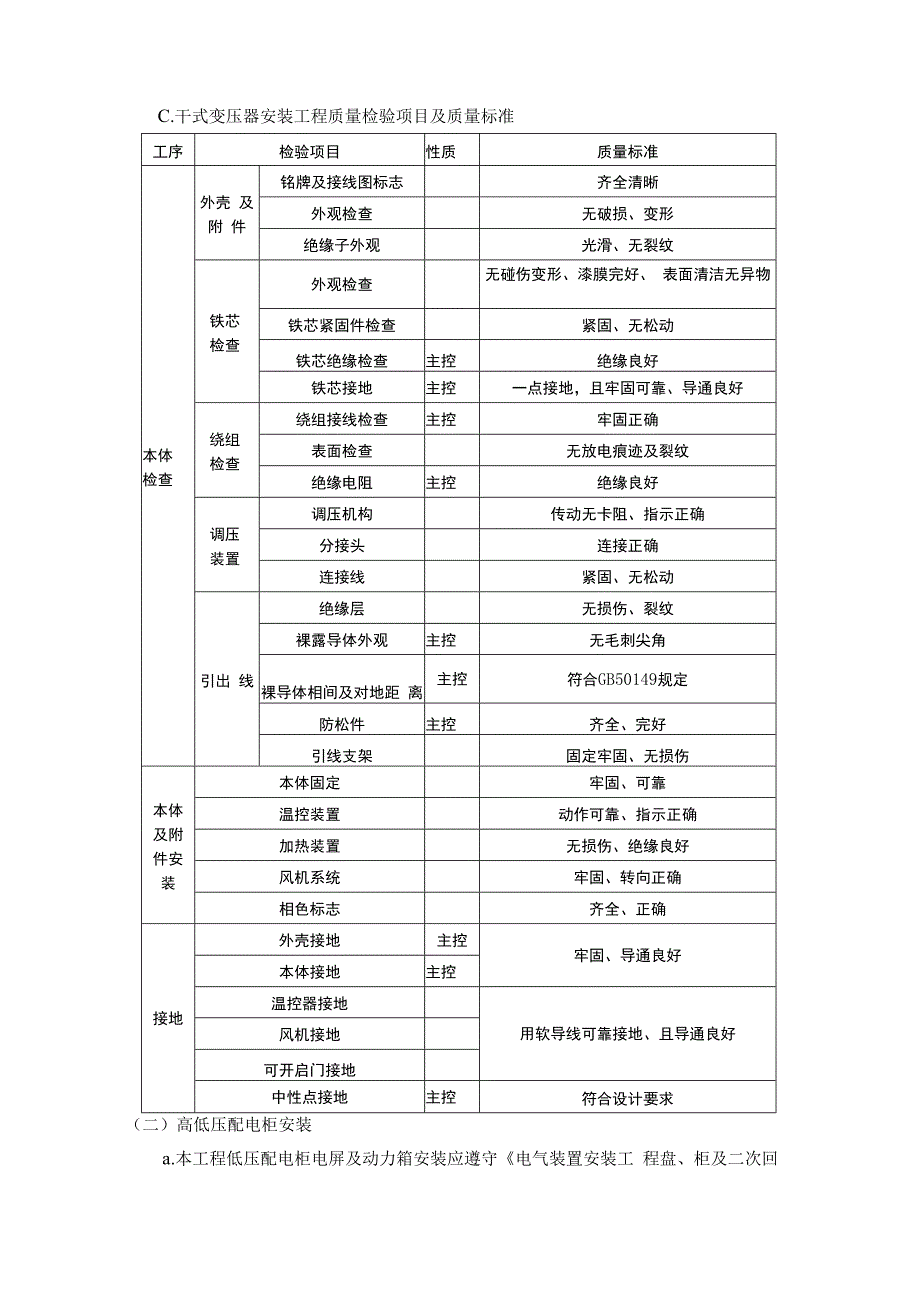

2、小于2mm）,就位后与基础槽钢焊接 固定牢靠。4）拆掉变压器的柜后门。5）将变压器柜推入变压器，使其就位，一侧紧靠高压电器柜，前后与高压 电器柜对齐。6）将变压器柜后门装好，形成整体，并调整变压器柜位置，使其垂直度与 相邻高压柜的不平面度、间隙、高低差达到要求（按高低压电器柜安装要求检查）。7）变压器柜与基础槽钢用螺栓固定牢固。8）查变压器位置是否准确，离变压器四周、顶底的距离符合要求。9）放下千斤顶使变压器就位，使变压器水平，水平度不应大于1/1000,并 用螺栓将变压器滚轮槽钢与基础槽钢固定牢固。10）接地应紧密、可靠。C.干式变压器安装工程质量检验项目及质量标准工序检验项目性质质量标准本
3、体 检查外壳 及附 件铭牌及接线图标志齐全清晰外观检查无破损、变形绝缘子外观光滑、无裂纹铁芯 检查外观检查无碰伤变形、漆膜完好、 表面清洁无异物铁芯紧固件检查紧固、无松动铁芯绝缘检查主控绝缘良好铁芯接地主控一点接地，且牢固可靠、导通良好绕组 检查绕组接线检查主控牢固正确表面检查无放电痕迹及裂纹绝缘电阻主控绝缘良好调压 装置调压机构传动无卡阻、指示正确分接头连接正确连接线紧固、无松动引出 线绝缘层无损伤、裂纹裸露导体外观主控无毛刺尖角裸导体相间及对地距 离主控符合GB50149规定防松件主控齐全、完好引线支架固定牢固、无损伤本体 及附 件安 装本体固定牢固、可靠温控装置动作可靠、指示正确加热装置

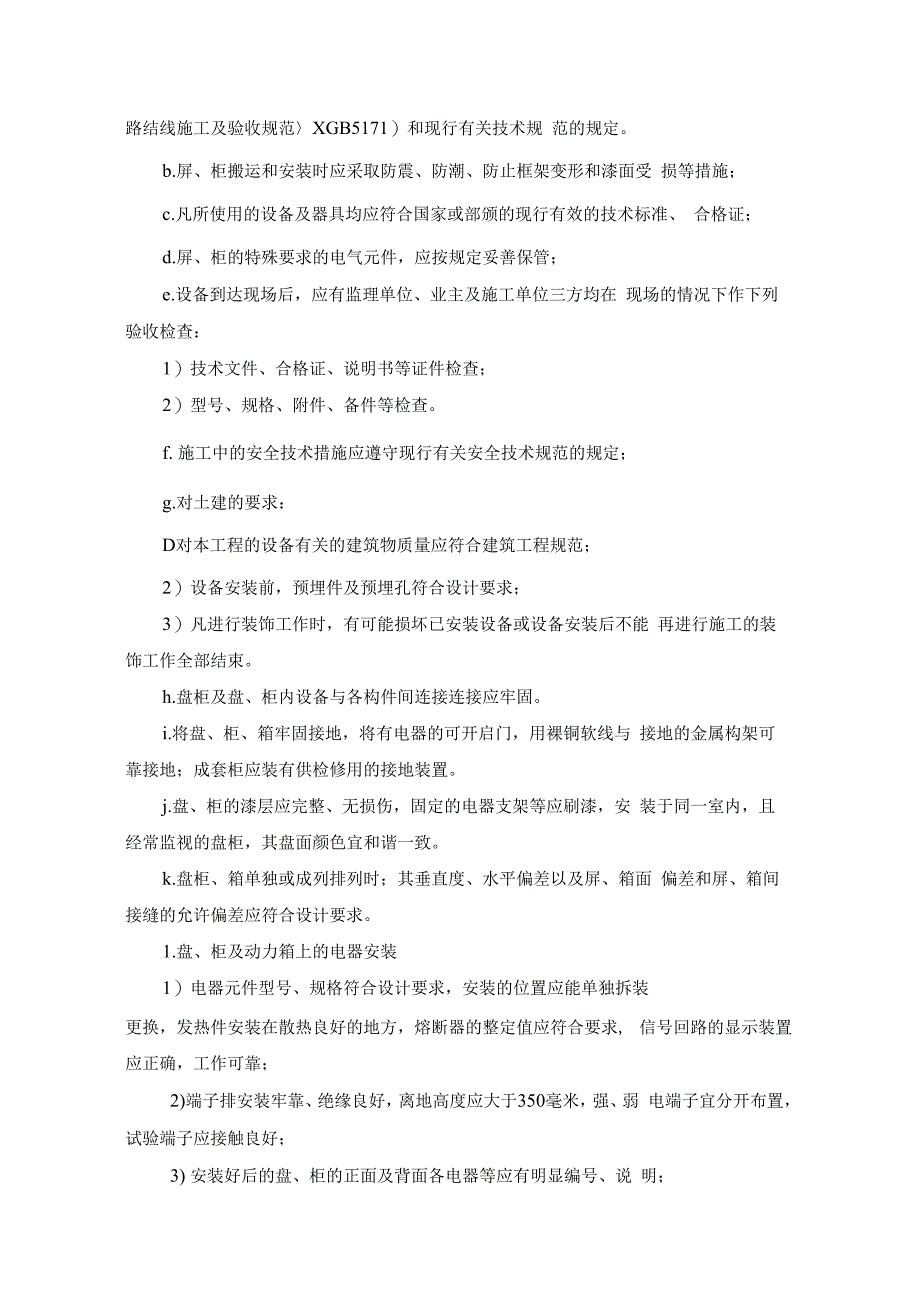

4、无损伤、绝缘良好风机系统牢固、转向正确相色标志齐全、正确接地外壳接地主控牢固、导通良好本体接地主控温控器接地用软导线可靠接地、且导通良好风机接地可开启门接地中性点接地主控符合设计要求（二）高低压配电柜安装a.本工程低压配电柜电屏及动力箱安装应遵守电气装置安装工 程盘、柜及二次回路结线施工及验收规范XGB5171）和现行有关技术规 范的规定。b.屏、柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受 损等措施；c.凡所使用的设备及器具均应符合国家或部颁的现行有效的技术标准、 合格证；d.屏、柜的特殊要求的电气元件，应按规定妥善保管；e.设备到达现场后，应有监理单位、业主及施工单位三方均在 现场
5、的情况下作下列验收检查：1）技术文件、合格证、说明书等证件检查；2）型号、规格、附件、备件等检查。f. 施工中的安全技术措施应遵守现行有关安全技术规范的规定；g.对土建的要求：D对本工程的设备有关的建筑物质量应符合建筑工程规范；2）设备安装前，预埋件及预埋孔符合设计要求；3）凡进行装饰工作时，有可能损坏已安装设备或设备安装后不能 再进行施工的装饰工作全部结束。h.盘柜及盘、柜内设备与各构件间连接连接应牢固。i.将盘、柜、箱牢固接地，将有电器的可开启门，用裸铜软线与 接地的金属构架可靠接地；成套柜应装有供检修用的接地装置。j.盘、柜的漆层应完整、无损伤，固定的电器支架等应刷漆，安 装于同一室内，
6、且经常监视的盘柜，其盘面颜色宜和谐一致。k.盘柜、箱单独或成列排列时；其垂直度、水平偏差以及屏、箱面 偏差和屏、箱间接缝的允许偏差应符合设计要求。1.盘、柜及动力箱上的电器安装1）电器元件型号、规格符合设计要求，安装的位置应能单独拆装更换，发热件安装在散热良好的地方，熔断器的整定值应符合要求, 信号回路的显示装置应正确，工作可靠；2)端子排安装牢靠、绝缘良好，离地高度应大于350毫米，强、弱 电端子宜分开布置，试验端子应接触良好；3) 安装好后的盘、柜的正面及背面各电器等应有明显编号、说 明；4)盘、柜上的小母线采用不小于6毫米的铜棒或铜管；m.二次回路接线D 按设计图纸进行施工，接线正确，导
7、线与电气元件连接时采用 螺栓，焊接或压接时，均应牢固可靠，盘柜内的导线不应有接头，多芯 电缆或电线要标明其回路编号；2) 配线应整齐、清晰、美观，导线绝缘应良好，无损伤；3)施工接线时，每个端子侧接线不得超过两根，对于插接式端子, 不同载面的导线不得接在同一端子上；4) 二次回路接地应设专用螺栓；5)引入盘、柜内的电缆将钢带切断且端部应扎紧，并将钢带接地， 安装好后的电缆排列整齐，避免交叉；强、弱电回路不应使用同一根电缆，且分别成束排列。n.高低压配电柜安装检验项目及质量标准1)手车式高压成套配电柜安装分项工程质量验收表工序检验项目性质质量标准柜体 就位 找正间隔布置符合设计文件要求垂直度 1
8、.5 mm/m水平误 差相邻两柜顶部 2mm成列柜顶部 2mm盘面误 差相邻两柜边 Imm成列柜面 Imm柜体 固定柜间接缝-V: 开关 本体 检查分、合闸线圈铁芯动作检查可靠、无卡阻熔断器检查主控导通良好、接触牢靠螺栓连接紧固均匀二次插件检查接触可靠三相同期符合产品技术文件要求导电 部分 检查触头外观检查洁净光滑、镀银层完好触头弹簧外观检查齐全、无损伤可挠铜片检查无断裂、锈蚀、固定牢靠其他辅助开关动作检查主控准确、可靠各部件外观及绝缘检查无损伤、开启灵活、绝缘良好仪表继电器防震措施可靠相色标志正确一次回路相间距离符合GB50149的 相关规定一次同路对地距离断路器与操动机构联动主控正常、无卡
9、阻分合闸指示主控正确带电显示装置指示正确2)固定式高压成套配电柜安装 分项工程质量验收表工序检验项目性质质量标准柜体就位间隔布置符合设计文件要求垂直度 1.5 mm/m找正水平误 差相邻两柜顶部 2mm成列柜顶部 2mm盘面误 差相邻两柜边 Imm成列柜面 Imm柜体 固定柜间接缝 2mm螺栓固定牢固紧固件检查镀锌完好、导通良好柜体 接地底架与基础连接主控牢固、导通良好有防阵垫的柜体接地每段柜有两点以上明显接地装有电器可开启屏门的接 地用软铜导线可靠接地柜体 检查柜面检查平整、齐全设备附件清点齐全柜内照明装置齐全隔离开关检查操作灵活、接触可靠接地开关接触可靠电气“五防”装置主控齐全、可靠盘柜前
10、后标识齐全、清晰开关 柜电 气部 件检 查设备型号及规格按设计规定设备外观检查完好、瓷件无掉瓷、裂纹电气联锁触点接触紧密、导通良好分、合闸线圈铁芯动作检查可靠、无卡阻各部件外观及绝缘检查无损伤、开启灵活、绝缘良好螺栓连接紧固均匀仪表继电器防震措施可靠相色标志正确一次同路相间距离符合GB50149规定一次回路对地距离符合GB50149规定断路器与操动机构联动主控正常、无卡阻分合闸指示主控正确带电显示装置指示正确() 动力配电箱安装a.配电箱安装应预先定位，依据定位和安装方式，并根据配电箱外型尺寸 和固定螺孔尺寸确定支架的尺寸，材料规格并制作安装，支架或支座的固定应牢 固可靠。b.配电箱支座或支架
11、宜采用型钢一支座为10#槽钢，支架为5#角钢下料、 组对、焊接、经除锈后刷一遍红丹防锈漆，干后再刷二遍灰磁漆。然后按预先定 位将支架、支座用膨胀螺栓固定在墙上或楼地面上。支架、支座制安在土建装修 前完成，安装时必须处理好其水平度、垂直度，落地金属底座距楼地面不得小于 50毫米。c.配电箱的安装就位采用螺栓固定在支座或支架上，并调整好水平度、垂 直度。对于较重的配电箱采用三角支架配手动葫芦将配电箱吊至安装的支座上就 位。d.配电箱安装完毕后，应检查并关闭箱门，均应编号、标注用途。e.就地动力、控制设备箱体的安装检验项目及质量标准工序检验项目性质质量标准外观检查型号规格符合设计文件要求设备外观无损
12、伤、变形、油漆完整箱体 安装安装位置符合设计文件要求落地箱底座高出地面尺寸符合设计文件要求悬挂箱中心至地面高度符合设计文件要求安装垂直度误差 1.5 mm/m户外箱体的密封主控良好，防水、防潮、防尘紧固件表面处理镀锌制品或其他防锈蚀制品紧固件检查主控齐全、完好、紧固振动场所的防振措施符合设计文件要求电气元件安装符合设计文件要求熔断器、断路器配置检查符合设计文件要求开关操作检查操作灵活、正确可靠模拟母线颜色与规范一致接地接地连接主控牢固、可靠、导通性良好端子箱二次接地检查主控用 50mm2绝缘铜导线或 铜缆接地装有电器可开启屏门的接用4mm2软铜导线可靠接地地（四）电缆及电缆保护管敷设本工程电缆敷设应遵吊电气装置安装工程电缆线路施工及验收规 范电气装置安装工程Ikv及以下配线工程施工及验收规范（GB50258） 的要求。a.待电缆沟、电缆桥架等处的地坪抹面工作结束后，清除电缆 沟等处的临时设施、杂物等；b.检查埋件是否牢固，是否符合设计尺寸；c.采用的电缆及附件型号、电压、规格是否符合设计要求；d.敷设电缆时架设放线架、人力敷设、转弯处设专人保护，电 缆的最小弯曲半径应符合设计要求。e.电缆管加工及敷设、电缆支架的配制安装1）电缆管加工时，管口应无毛刺和尖锐棱角，弯曲时不应出现裂
