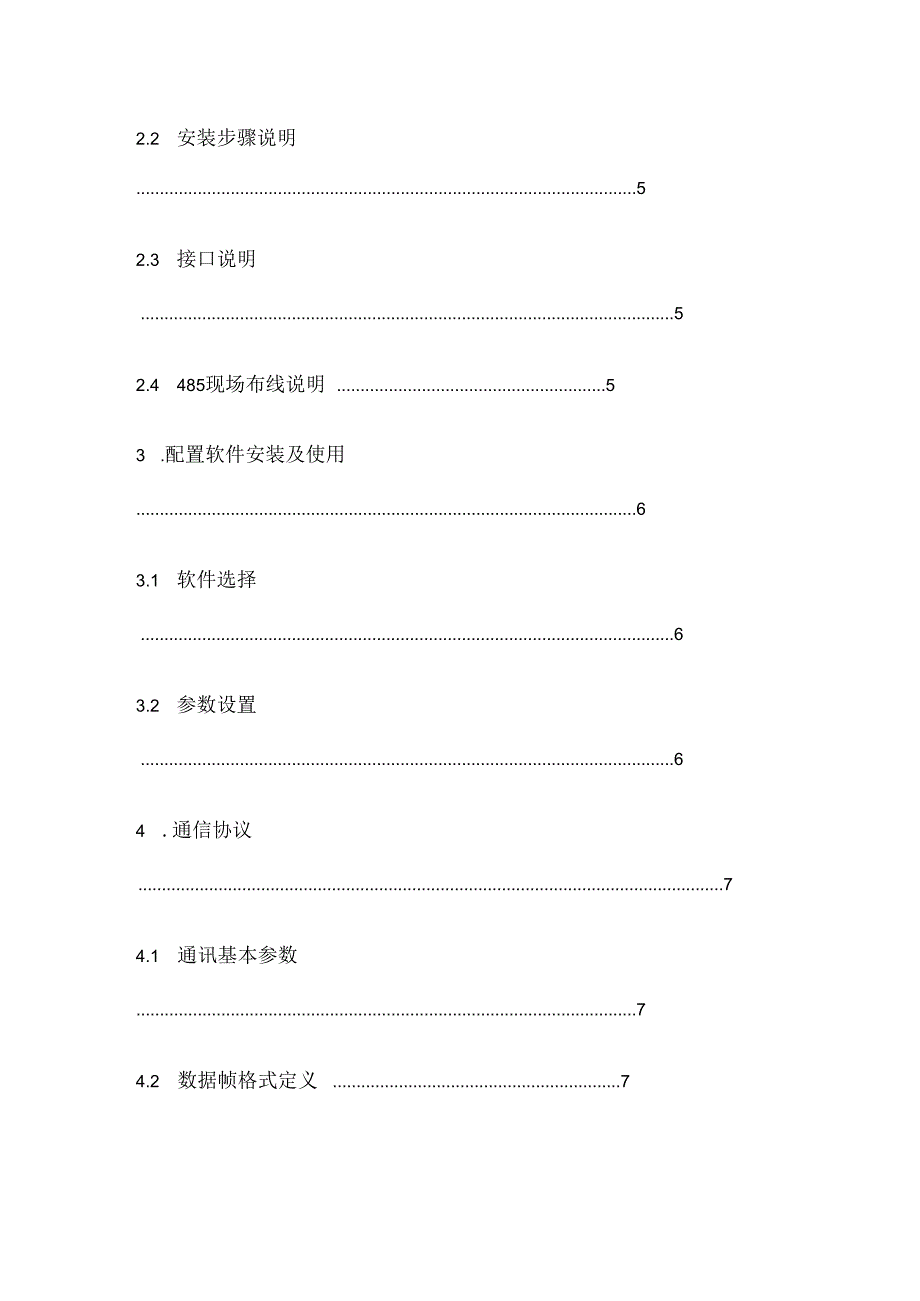

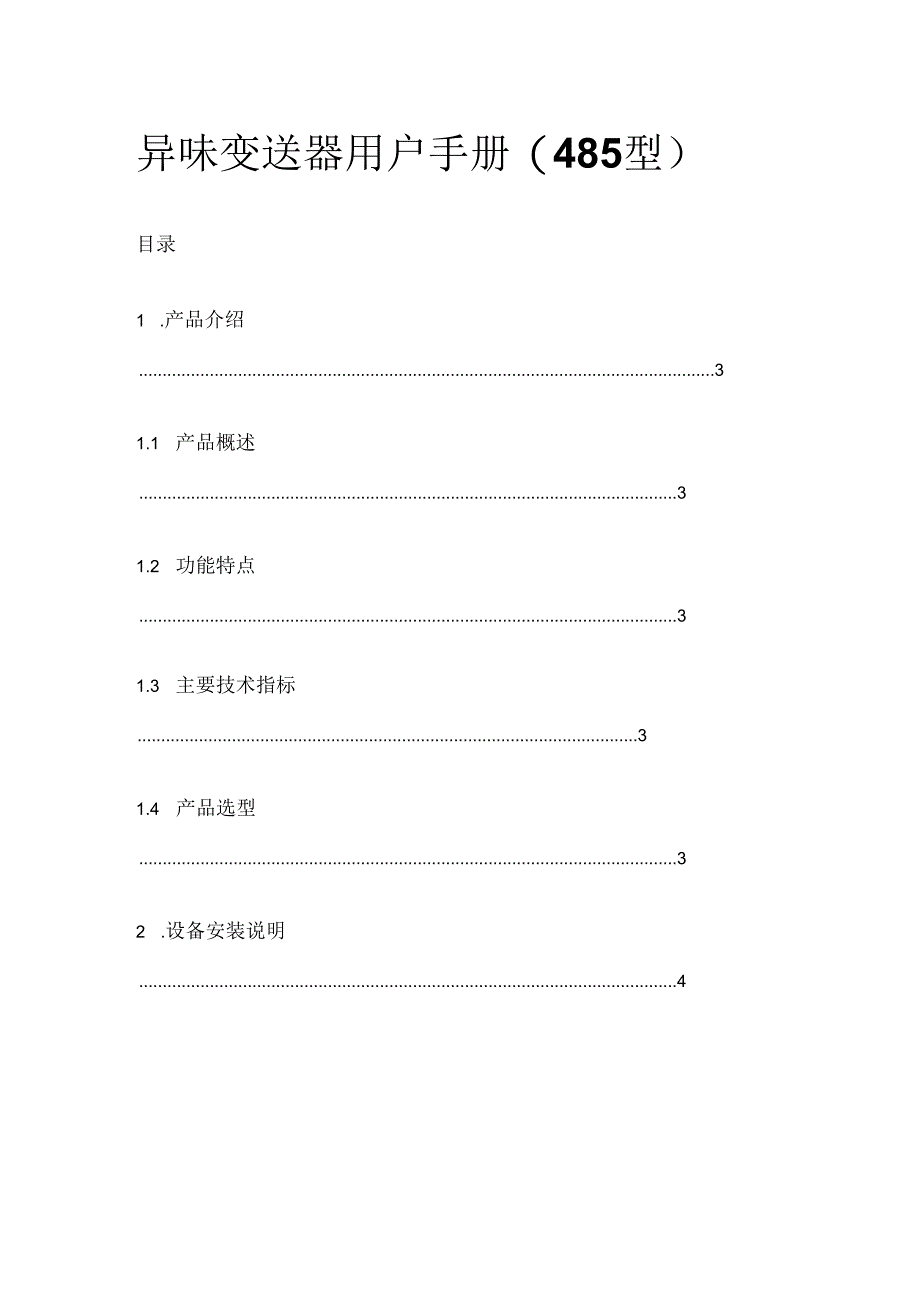

1、异味变送器用户手册（485型）目录1 .产品介绍31.1 产品概述31.2 功能特点31.3 主要技术指标31.4 产品选型32 .设备安装说明42.1 设备安装前检查2.2 安装步骤说明52.3 接口说明52.4 485现场布线说明 53 .配置软件安装及使用63.1 软件选择63.2 参数设置64 .通信协议74.1 通讯基本参数74.2 数据帧格式定义 74.3 寄存器地址84.4 通讯协议示例以及解释94.4.1 读取地址为OxOl设备的地址以及波特率94.4.2 修改地址94.4.3 修改地址为0x01的波特率94.4.4 读取设备地址0x01的异味值94.4.5 读取设备地址0x0
2、1的温湿度及异味值95 .常见问题及解决办法106 .联系方式7 .文档历史1 .产品介绍1.1 产品概述我司设计的异味变送器，采用进口电化学型和半导体型异味传感器，用 于测量环境中的食品腐烂、动物粪便等臭味、异味，具有反应迅速灵敏、抗干扰能力强 的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性 和高稳定性的特点。适用于垃圾处理厂、公厕等需要检测异味浓度的场合。设备采用宽压10-30V直流供电，485信号输出，标准Modbus-RTU 通信协议、ModBus地址可设置，波特率可更改，通信距离最远2000米。1.2 功能特点 采用进口电化学、半导体传感器，稳定耐用
3、。量程0-5PPm （电化学型）、0.033ppm （半导体型）可选，其他量 程亦可定做。485通信接口标准ModBus-RTU通信协议，地址、波特率可设置, 通信距离最远2000米。 可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰 显示。 现场供电采用10-30V直流宽压供电，可适应现场多种直流电源。 产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场 环境。13主要技术指标供电电源1030V DC平均功耗0.18W输出信号温度测量范围-40oC-+80oC湿度测量范围O-1OO%RH温度精度0.5 (25)湿度精度3%RH (60%RH,25oC)异味分辨率电化学型
4、/半导体型：0.001ppm异味精度电化学型：5%FS;半导体型：13%FS;零点漂移0.5ppm工作温度-20-50oC工作湿度1590%RH无冷凝稳定性电化学型： 10%信号值/年响应时间80S预热时间5分钟重复性2%压力范围90110Kpa以上所有规格参数均在环境条件：温度20相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。1.4 产品选型异味变送器用户手册（485 型）VLoRS-公司代号SG-异味变送器SGWS-异味温湿度三合一变送器NOl-RS485 （Modbus 协议）壁挂王字壳OLED-王字壳带OLED屏幕5P电化学型，量程05ppm3P半导体型
5、，量程0.033ppm注意：三合一变送器不带OLED屏幕，只有单气体才有OLED屏幕选 型1.5 系统框架图系统方案框图2 .设备安装说明2.1 设备安装前检查设备清单： 异味变送器设备1台自攻螺丝（2个）、膨胀塞（2个） 产品合格证、保修卡、接线说明等 USB转485 （选配）1号设备2号设备3号设备n号设备485总线USB 转 485 或 232 转 4851030V DCUPS电源（选配）AC220V市电2.2 安装步骤说明2.3 接口说明 宽电压电源输入1030V均可。485信号线接线时注意AB两条线 不能接反，总线上多 台设备间地址不能冲突。线色 说明棕色 电源正（1030VDC）
6、黑色 电源负黄色485-A蓝色485-B2.4 485现场布线说明多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体 请参考资料包中3 .配置软件安装及使用3.1 软件选择打开资料包，选择“调试软件-一485参数配置软件，找到打开即可。3.2 参数设置、选择正确的COM 口（我的电脑一属性一设备管理器一端口里面 查看COM端口），F图列举出几种不同的485转换器的驱动名称。、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出 当前设备的波特率以及地址，默认波特率为4800bits,默认地址为OXoL、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状 态。、如果测
7、试不成功，请重新检查设备接线及485驱动安装情况。、点击相应的气体，可直接查看气体当前实时数值、注意：此软件只可设置2400bits 480Obit/s、9600bits三种波 特率4 .通信协议4.1 通讯基本参数编码8位二进制数据位8位奇偶校验位停止位1位错误校验CRC （冗余循环码）波特率2400bits. 4800bits 9600 bit/s 可设，出厂默认为 4800bits4.2 数据帧格式定义采用Modbus-RTU通讯规约，格式如下：初始结构4字节的时间地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码 结束结构4字节的时间地址码：为变送器的地址，在通讯网络中
8、是唯一的（出厂默认OxOD o功能码：主机所发指令功能指示，本变送器只用到功能码0x03 （读取 寄存器数据）。数据区：数据区是具体通讯数据，注意16bits数据高字节在前！CRC码：二字节的校验码。主机问询帧结构：地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位1字节1字节2字节 1字节1字节从机应答帧结构：地址码功能码有效字节数数据一区第二数据区第N数据区校验码1字节1字节1字节2字节2字节 2字节4.3 寄存器地址单异味设备（其他寄存器相同）寄存器地址PLC或组态地址内容操作范围及定义说明OOOOH40001异味浓度值只读 电化学型：0-5000对应异味0-5PPm半导体型：30
9、3000对应异味0-5ppm0002 H40003异味温湿度一体设备寄存器地址PLC或组态地址内容操作范围及定义说明0000 H40001湿度值 只读O-IOOO（扩大10倍后的数值）0001 H40002温度值只读-400800（扩大10倍后的数值）0002 H40003异味浓度值只读电化学型：05000对应异味0-5PPm 半导体型：3030000032 H40051温度校准值读写扩大10倍写入0035 H40054湿度校准值读写扩大10倍写入0038 H40057异味校准值 读写扩大IOOO倍写入07D0 H42001设备地址读写1-254 （出厂默认1）07D1H42002设备波特率读
10、写0代表2400 1代表48002代表96004.4 通讯协议示例以及解释4.4.1 读取地址为OxOl设备的地址以及波特率 问询帧（例如：地址为0x01波特率为4800）地址码 功能码起始地址数据长度校验码低位校验码高位OxOl0x03007 OxDO0x00 0x020xC40x86应答帧地址码有效字节数 波特率地址校验码低位校验码高位OxOl0x030x040x00 0x010x00 0x010x6A0x334.4.2 修改地址问询帧（假设修改地址为0x02注意：修改地址后需断电重启设备）地址码起始地址 修改数值校验码低位校验码高位OxOl0x06007 OxDO0x00 0x020x0
11、80x86应答帧地址码功能码起始地址 修改数值校验码低位 校验码高位OxOl0x060x07 OxDO0x00 0x020x080x864.4.3 修改地址为OxOl的波特率问询帧（假设修改波特率为9600注意：修改地址后需断电重启设备）地址码功能码起始地址修改数值 校验码低位OxOl0x060x07 OxDl0x00 0x020x590x46应答帧地址码功能码起始地址修改数值校验码低位校验码高位0x07 OxDl000 0x020x590x464.4.4 读取设备地址OxOl的异味值问询帧地址码功能码起始地址数据长度校验码低位校验码高位0x01000 OxOl0x25OxCA应答帧（例如读到
12、异味为0.5ppm）地址码功能码返回有效字节数异味值校验码低位校验码高位OxOl0x030x02OxBF006异味：1F4 H（十六进制）=500 = 异味=0.5 PPm4.4.5 读取设备地址OxOl的温湿度及异味值问询帧地址码功能码起始地址数据长度校验码低位校验码高位0x010x03005OxCB应答帧（例如读到温度值-7.5C湿度值35.9%异味值0.5ppm）地址码功能码字节数湿度值温度值异味校验码低位校验码高位0x010x030x06 0x01 0x67 OxFF 0xB5 0x01 0xF40x340x89温度：低于OoC时温度以补码形式上传。FFB5 H（十六进制）=-75 =
13、 温度=-7.5湿度：167 H（十六进制）=359 =湿度=35.9%RH异味：1F4H（十六进制）=500 =异味=0.5PPm5 .常见问题及解决办法设备无法连接到PLC或电脑可能的原因：1）电脑有多个COM 口，选择的口不正确。2）设备地址错误，或者存在地址重复的设备（出厂默认全部为1） o3）波特率，校验方式，数据位，停止位错误。4）主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。5）485总线有断开，或者A、B线接反。6）设备数量过多或布线太长，应就近供电，加485增强器，同时增加120终端电阻。7）SB转485驱动未安装或者损坏。7.文档历史V1.0文档建立。8.附录：壳体尺寸整体尺寸：1108544mm
