1、支架预压专项施工方案FK0 + 226匝道桥支架预压专项施工方案目录一、工程概况二.支架超载预压L概述2、支架预压组织机构3、加载及卸载4、预压观测5、注意事项三、测量结果记录表格四、质量保证措施六、安全保证措施 一.工程概况 上部结构采用现浇预应力混凝土连续箱梁;下部结构采用柱式墩,柱式 台,基础均采用桩基础。桥梁起点桩号为FK0+105.5 ,终点桩号为FK0+346.5 ,桥梁全长为 241mo本桥平面分别位于缓和曲线(起桩号:FK0+105.5 ,终止桩 号:FK0 + 150.47 ,参数A:80右偏).缓和曲线(起始桩号:FKO+150.47 , 终止桩号:FKO+199.47 ,

2、参数A:70 ,左偏)和圆曲线(起始桩 号:FK0+199.47 ,终止桩号:FK0+346.5 ,半径:100m ,左偏)上,纵 断面位于R=1300m的竖曲线上;墩台径向布置。梁底宽6.5m ,梁顶 宽 10.5m。本桥现浇混凝土连续箱梁主要结构尺寸如下:二、支架超载预压1.概述现浇箱梁施工前必须进行支架预压,以检验支架设计的合理性和支架结 构的可靠性,并可校验支架变形及地基变形情况。支架在受荷载后易产 生变形和挠度,安装前须设置预拱度两墩顶点设为零点向中间渐变,使 浇筑后的梁体外型尺寸和标高符合设计要求,第一跨支架设置适量预拱 度,并在第一跨箱梁混凝土浇注前后,测量支架变形量,以各跨可参

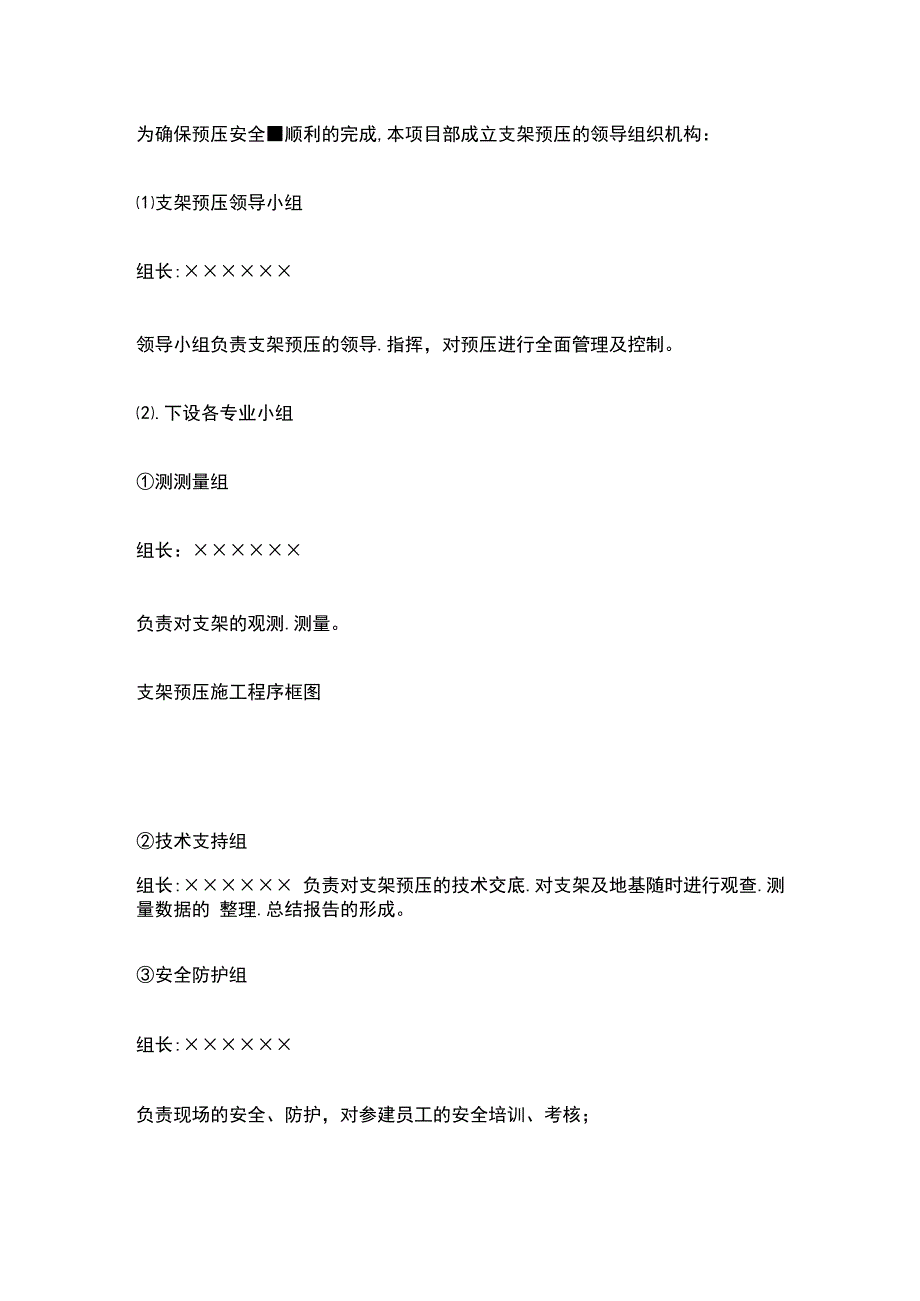

3、照 第一跨数值设置相应的预拱度。原则上支架整孔架设,预压分跨进行,一个梁段预压结束即可进行下道 工序施工。预压观测分三个阶段进行,每阶段预压完成后均需对支架进 行测量观测,支架预压结束后,对数据进行处理并得出结论.形成总结 报告。2、支架预压组织机构为确保预压安全顺利的完成,本项目部成立支架预压的领导组织机构:支架预压领导小组组长:领导小组负责支架预压的领导.指挥,对预压进行全面管理及控制。.下设各专业小组测测量组组长:负责对支架的观测.测量。支架预压施工程序框图技术支持组组长: 负责对支架预压的技术交底.对支架及地基随时进行观查.测量数据的 整理.总结报告的形成。安全防护组组长:负责现场的安

4、全、防护,对参建员工的安全培训、考核;3、加载及卸载、加载及卸载顺序加载重量:混凝土容重(2.5T) X混凝土方量(542.6-97.5-62.47 ) 安全系数(1.2 ) +钢材(123.153Tr4.534T)安全系数(1.2 ) = 1278.34T1278.34(69.66.5) = 2.83TM2按荷载总重的0-60%-IO0% 120%一:L00%60%0进行分级 加载及卸载。加载顺序为从跨中开始,按从中间到两边的顺序逐级加载。分2层进行 加载。第一次加载60% 767T , (1联数量)。第二次加载100% 511 Tr (1联数量)。第三次加载120% 226T , (1联数

5、量)。一联总面积487.5 m2o.根据现场条件采用沙袋进行加载及卸载,每个沙袋重1.5T ,根据 总荷载算沙袋个数。4、预压观测、观测次数支架搭设完毕,底模板及侧模板安装完成后,在模板相应位置进行观测 点的布设:观测次数一般为加载前、三个加载阶段中每个阶段加载完毕.加载12h. 加载24h、加载48h和卸载完毕共8次。支架的预压应加强稳定性观 测,确保安全,一旦发现变形量不收敛则立即采取卸载或紧急撤离等措 施。观测应按时、准确、认真地测量数据,最后综合分析这些数据,删 除不合理的值,为施工预拱度提供准确可靠的数据。、观测方法从开始加载布设好观测点,观测点的布设要上下对应,目的是既要观测 地基

6、的沉降量,又要观测支架方木的变形量。支架预压前应在跨中断 面布设3个点(7、8、9 ), 1/4跨中断面(大桩号:10、11、12)、(小桩号:4、5、6 )、(纵向距盖梁09米位置布设:1、2、3. 13、 14、15 )设置预压沉降观测点,纵向沿腹板中心位置每孔布设5个断 面,在每一个横断面上布置三个观测点观测精度按4等水准测量控制, 由专人负责观测。具体布置图如下:、观测结束当连续三天累计沉降量不大于3mm时,观测结束,并将预压总结报告 报监理工程师认可后方可卸载。、数据处理验浇注施工前支架预拱度应为卸载后上部结构自重及50%活载所生的 竖向挠度与支架在荷载作用下的弹性压缩之和。支架在荷

7、载作用下的非 弹性压缩和非弹性沉陷在通过预压即可消除。卸载后上部结构自重及 50%活载所生的竖向接度按结构力学的方法计算出来;支架在荷载作用 下的弹性压缩即为各观测点的变形量代数平均数。5.注意事项.支架必须经过验收合格后方可开始预压试验。、预压荷载加载后,应专人进行看护,禁止人员进入支架范围,遇雨 天时须加盖防雨设施,避免雨水对荷载的影响。(3)、每阶段预压加载Ih后开始观测,卸载完毕后立即开始观测。、预压施工前应按现浇箱梁支架安全文明施工管理要求对相关人 员进行培训;加载过程中设专人对支架进行观测,如发现异常情况,立 即启动应急救援预案。、加载过程中,沙袋应轻吊轻放,避免对支架形成严重的冲

8、击荷载。三、测量结果记录表格每级荷载加载按移动模架预压高程数据记录表表格(附后)进行如实 记录,为挠度分析提供数据。根据测得的数据绘制弹性.非弹性曲线图。四、质量保证措施1 .铺设底模侧模后测量前应加强模板的全面检查,确保模板在荷载 作用下无异常变形。2 .加载及卸载过程应加强施工现场安全保卫工作,确保各方面的安全。3、沉降观测仪器为专用精密仪器,要专职测量人员负责;4、测点要固定,用红油漆提前做好标识。5 .不能随意更换测量人员,防止出现人为误差;6 .专人负责对水准点位置进行保护;7 .如实填写观测数据,绘制弹性和非弹性曲线。如出现意外数据,应 分析原因,不得弄虚作假。8、观测过程如局部位

9、置变形过大,应立即停止加载并卸载,及时查找 原因,采取补救措施。9 .堆码砂袋一定要按施工设计方案认真堆码,确保模拟状态接近实际 状态。六、安全保证措施1、进入现场必须遵守安全生产纪律。2 .吊装时必须有统一的指挥.统一明确的信号。3 .作业人员上班前不得喝酒。4 .作业人员禁止穿硬底鞋.高跟鞋、塑料底鞋和带钉的鞋。5、吊车行走道路和工作地点应坚实平整,以防沉陷发生事故。6、吊装区域应设置警戒线,危险点须设专人监护。7、吊机驾驶员.指挥员必须持证上岗。8 .起重机工作前应检查距尾部的回转范围50cm内无障碍物。9 .起重臂最大仰角不得超过制造厂规定。10,起吊时的一切动作要以缓慢速度进行,吊车司机严禁同时进行两个 动作的操作。附表:25m现浇箱梁满堂支架预压高程数据记录表第二次观测支架验收合格观测布点及第一次测量第一阶段加载第二阶段加载第三次观测第三阶段加载第四、五、六、七次观测测量卸载完毕第八次观测观测总结
